戸上電機は、高圧開閉器を主力として、
“電気”に関する製品を幅広くラインナップしています。

　　
MGLU

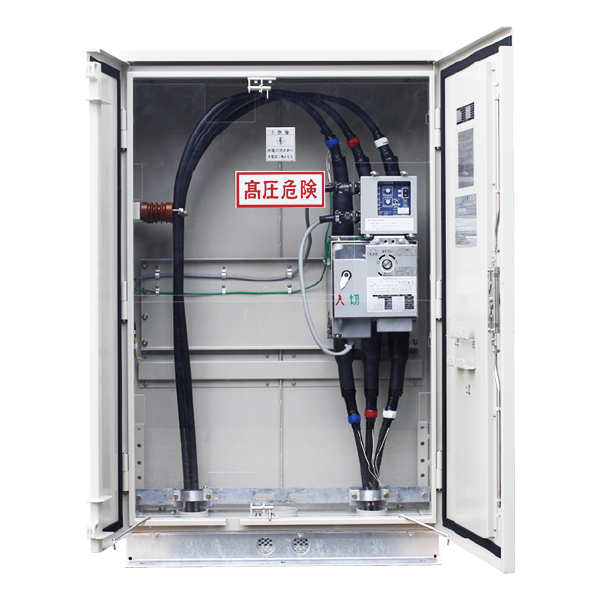

コンパクトタイプ（MGLU-CRB-UT）

MGLU

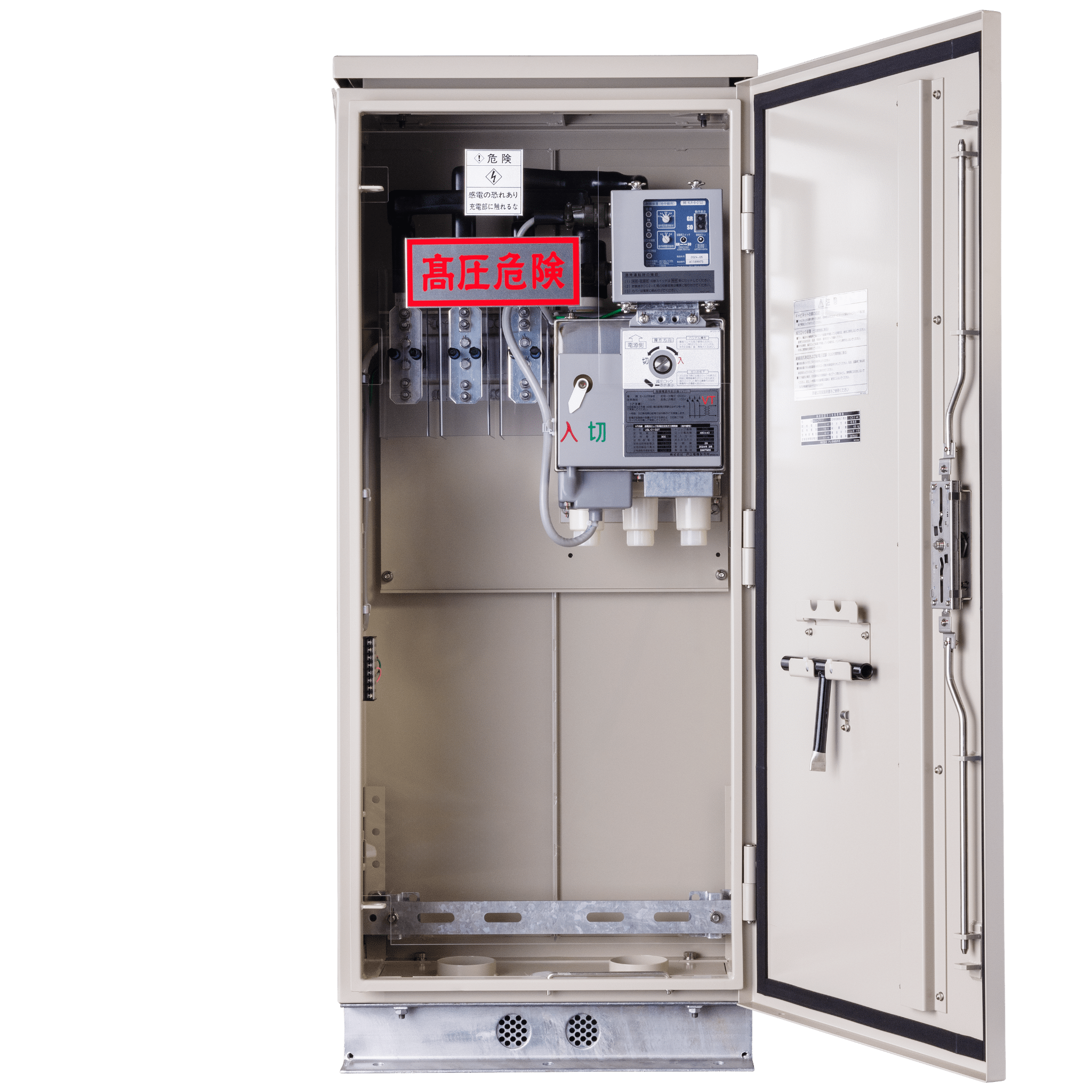

コストダウンタイプ（MGLU-CD-T）

自立型UGSタイプ
コンパクト/コストダウンタイプ
(地中線用SOG開閉器)

省スペース、環境調和形としてコンパクトにデザインした屋外地上設置型の自立盤です。設置場所が地中化エリアで電柱が建てられない場所や、GR付開閉器が未設置の場所などに最適です。

　　

特長

  • コンパクト、省スペース、環境調和を実現しました。
  • 母線を使用せずUGS に直接接続することでコストダウンに成功しました。（MGLU-CD-T)
  • 適用ケーブルサイズはCVおよびCVTケーブル150㎜2まで接続可能です。 　 ※ただし、MGLU-CD-T の電源（一次）側は60㎜2までとなります。
  • キャビネット内は感電防止のため、絶縁保護板を前面に取付けています。
  • SOG制御装置は自己診断機能を装備しており、万一異常があれば自己診断異常表示灯が点灯します。 また、警報接点をGR、SO、自己診断の3種独立で引出しています。
  • 外箱は板厚2.3mmの鋼板を使用しています。
  • 塗装色は設置環境によりご指定できます。（標準色：5Y7/1 塗装仕様：5分ツヤ） ※黒系統の色は選択できません。詳細は別途お問い合わせ下さい。

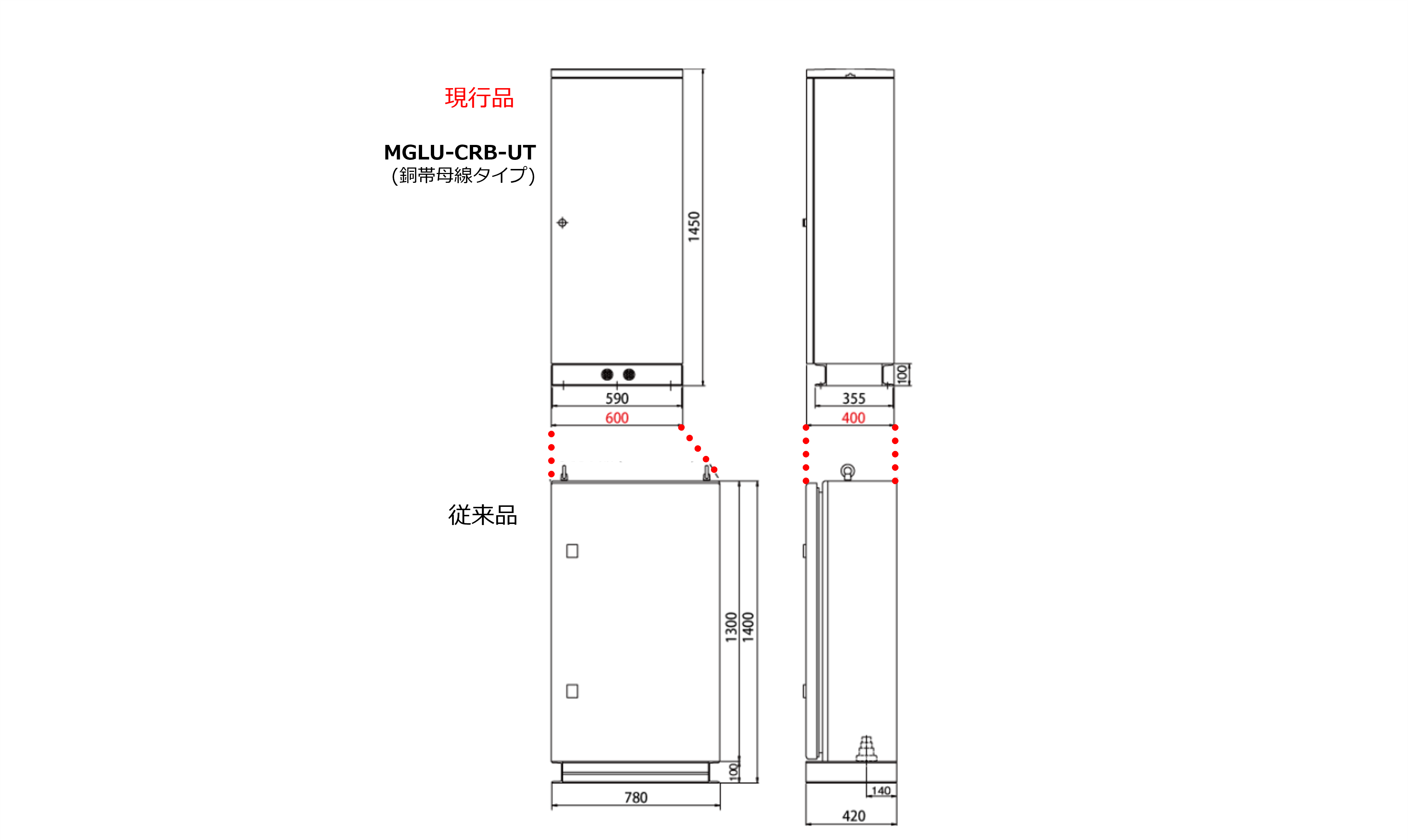

■従来品（A１キャビネットタイプ）より体積が約24％のコンパクト化に成功

種類

形名 MGLU-CRB-UT MGLU-CD-T
内蔵機器の構成 【高圧中継端子】＋【V-UGS】 V-UGS
内蔵機器の接続方法 銅帯母線（PDS母線） (V-UGSに直接接続)
開閉器の消弧媒体 ガス式 ガス式
圧縮端子一次側 ピラージスコン用 UGS用
二次側 UGS（モールドジスコン）用 UGS用
　　

定格および仕様

　 開閉器本体
定格電圧 7200V　　　　　　　　　　
定格周波数 50/60Hz
定格耐電圧 60kV
定格電流 300A
定格短時間耐電流 12.5kA
定格短絡投入電流 31.5kA-3回
適用系統短絡容量(※1) 160MVA
定格過負荷遮断電流(※2) 500A-3回
ロック電流値(※2) 460±40A
開閉性能 負荷電流 300A-300回
励磁電流 15A-1000回
充電電流 10A-1000回
無電圧連続 3000回
封入ガス圧力 50kPa・G(at20℃)
ガス圧低下鎖錠圧力 10～15kPa・G

※1 適用系統短絡容量とはこの開閉器の遮断容量ではなく、この開閉器が使用できる設置点の短絡容量です。
※2 手動開閉器にはございません。

　 方向性SOG制御装置（UGSおよびV-UGSに付属）
定格制御電圧 AC100/110V
定格周波数 50/60Hz
制御電圧変動範囲 85～120V
消費電力 9VA
動作電流整定値 0.2-0.4-0.6-0.8-1.0A（5段切替）
動作時間整定値 0.2-0.4-0.6秒（3段切替）
動作電圧整定値 （完全地絡時の）5％固定
位相特性(動作範囲) 遅れ45°～進み135°
警報接点性能閉路電流(誘導負荷) AC100V-2A
DC100V-2A
　 VT（V-UGSに内蔵）
定格一次電圧 6600V
定格二次電圧 105V
定格負担 10VA
定格周波数 50/60Hz
定格耐電圧 22/60kV
　　

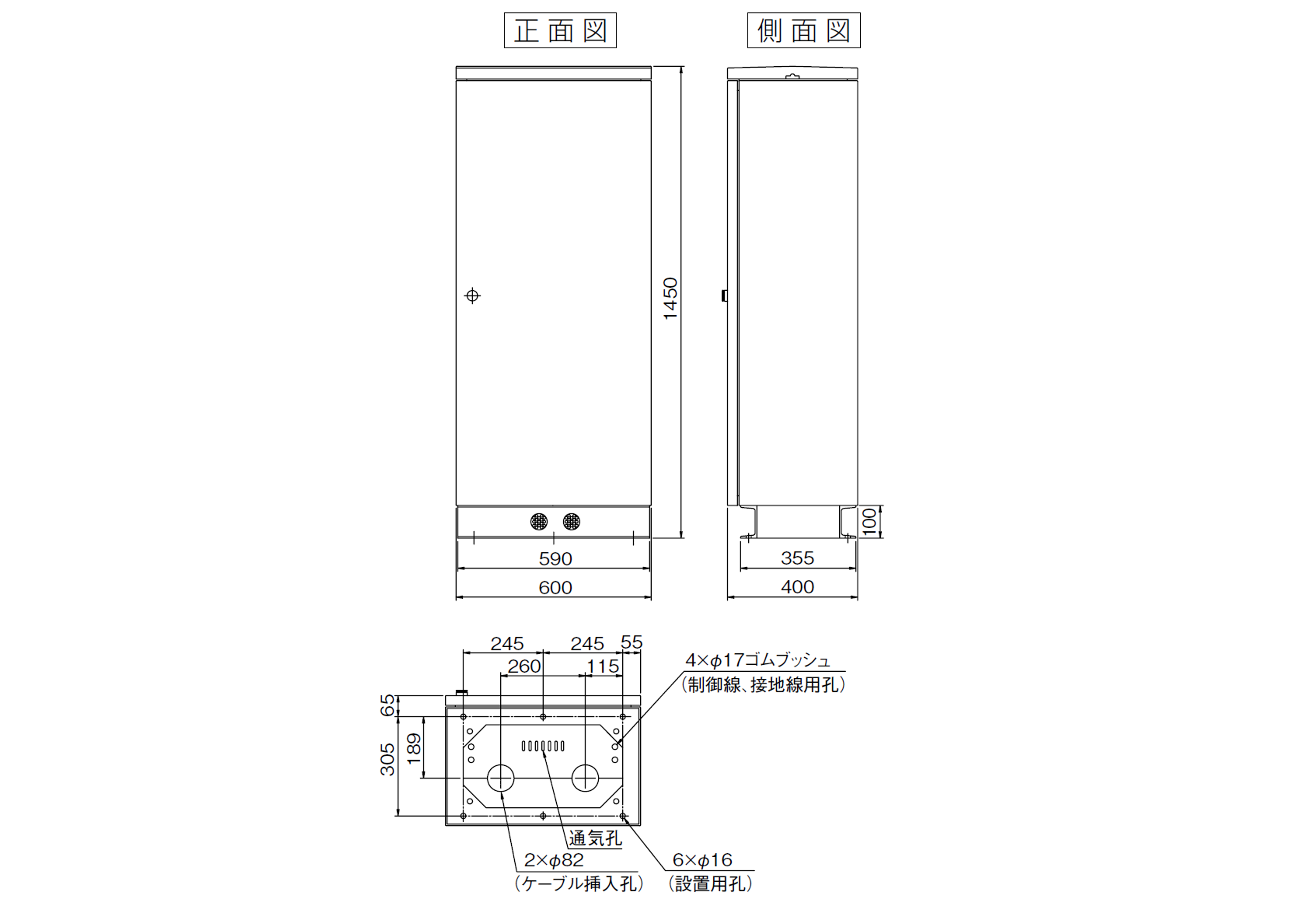

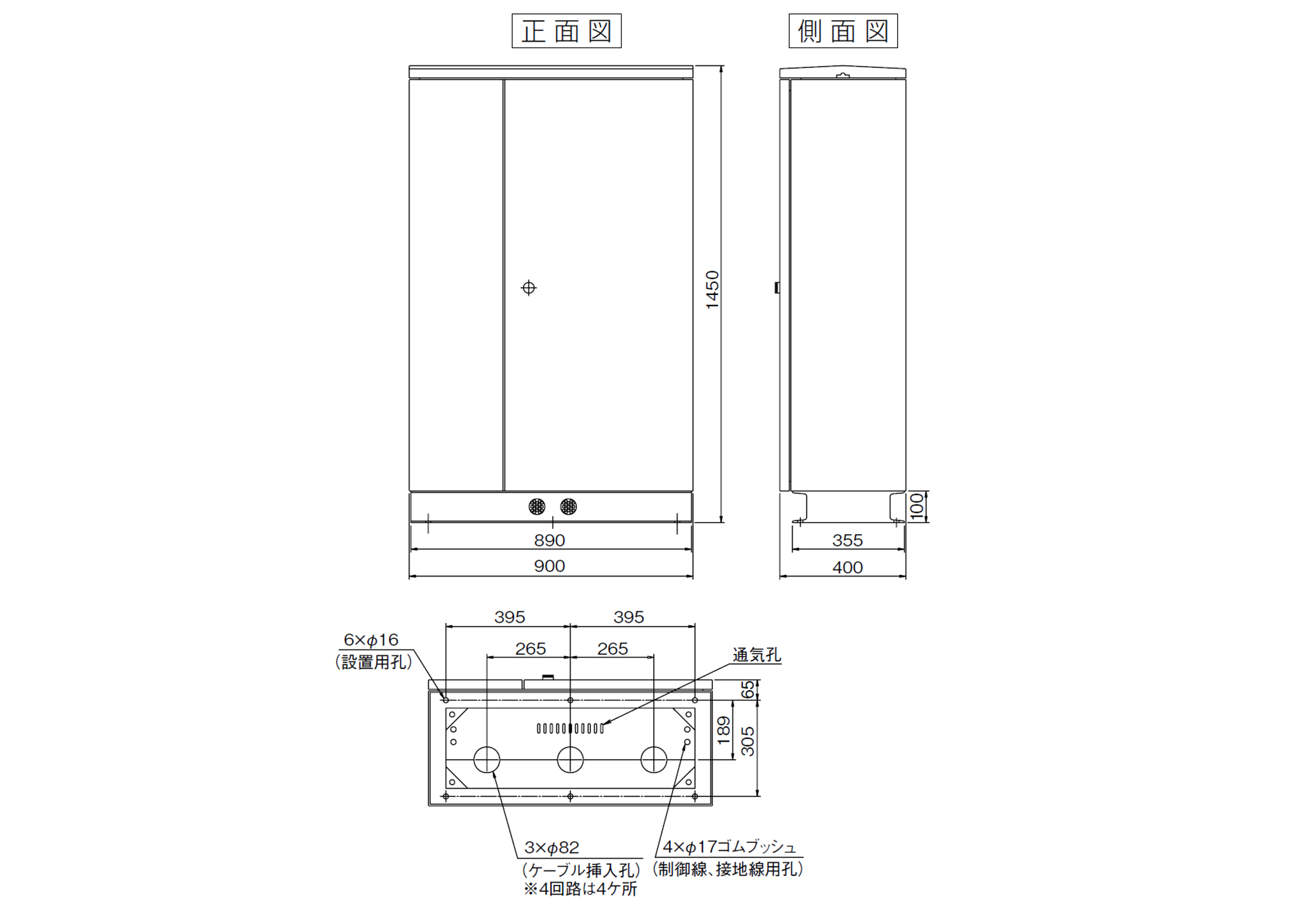

外形図

　

Q&A

01
収納機器、その他特長を教えてください。
MGLU-CRB-UTは一次側に高圧中継端子、二次側にSOG制御装置用電源トランスを内蔵した開閉器（ＵＧＳ）の収納した組合せのみとなります。銅帯母線（PDS母線）を採用することでコストダウンを図りました。 MGLU-CD-Tは一次側ケーブルをＵＧＳに直接接続するため、SOG制御装置用電源トランスを内蔵した開閉器（ＵＧＳ）のみ収納しております。 母線を使用しないことによりコストダウンを図りました。
02
LA（避雷器）を内蔵または収納できないでしょうか。
LAは内蔵・収納ともにできません。
03
キャビネットをステンレス製に変更できますか。
キャビネットの材質は鋼板製に統一しております。

詳細

■設置に際してのご注意


・ケーブルサイズにより付属品(圧縮端子、端子カバー)が異なります。 (ご注文に際は、電源側、負荷側のケーブルサイズをご指示下さい。)
・ 吊上げ運搬時は、吊り金具を使用して下さい。
・ケーブルの端末仕上げ部品として、圧縮端子、端子カバーを付属しています。それ以外は付属していませんので、お客様でご準備下さい。

　　 　　
