戸上電機は、高圧開閉器を主力として、
“電気”に関する製品を幅広くラインナップしています。防食形コンビネーションスタータ
(防食形制御機器)腐食性ガス雰囲気中での使用に適した防食形のコンビネーションスタータです。
特長
- 操作押ボタンのロック装置 操作押ボタンの切ボタンは施錠板によるロック装置を設けていますので、誤動作の場合などに対してきわめて安全です。
- パッキン引込方式の採用 外部導線引込口はパッキン引込方式を採用し、完全にケーブルを緊博する独特の構造になっています。
種類
分類 形式 最高適用負荷(kW) 電流計 表示灯 三相200V 三相400V 鋼板製外箱 GAMG-052J-B 5.5 11 － － GAMG-053J-B 7.5 15 － － GAMG-055H-B 11 22 － － GAMG-108H-B 19 37 － － GAMG-110H-B 22 45 － － GAMG-215H-B 40 75 － － GAMG-052J-ABC 5.5 11 ○ － GAMG-053J-ABC 7.5 15 ○ － GAMG-055H-ABC 11 22 ○ － GAMG-108H-ABC 19 37 ○ － GAMG-110H-ABC 22 45 ○ － GAMG-215H-ABC 40 75 ○ －
※特殊品については別途お問い合わせください。
定格および仕様
形式 収納機器 最高適用負荷(kW) 適用ケーブル外径(φ) MCCB 電磁開閉器 200～220V 380～440V 主回路 操作 GAMG-052J 50AF 26J 5.5 11 11～16 11～16 GAMG-053J 50AF 35J 7.5 15 15～19 11～16 GAMG-055H 50AF 50H 11 22 18～22 11～16 GAMG-108H 100AF 80H 19 37 26～31 11～16 GAMG-110H 100AF 100H 22 45 26～31 11～16 GAMG-215H 225AF 150H 40 75 32～39 11～16 ※電流計付の場合
1．30Aまではダイレクト電流計を標準としますが、ご指定によりCT付も製作致します。
2．30A超過の場合はCT付となります。
3．電流に関係なく、遠方に電流計を設置される場合はCT付となります。

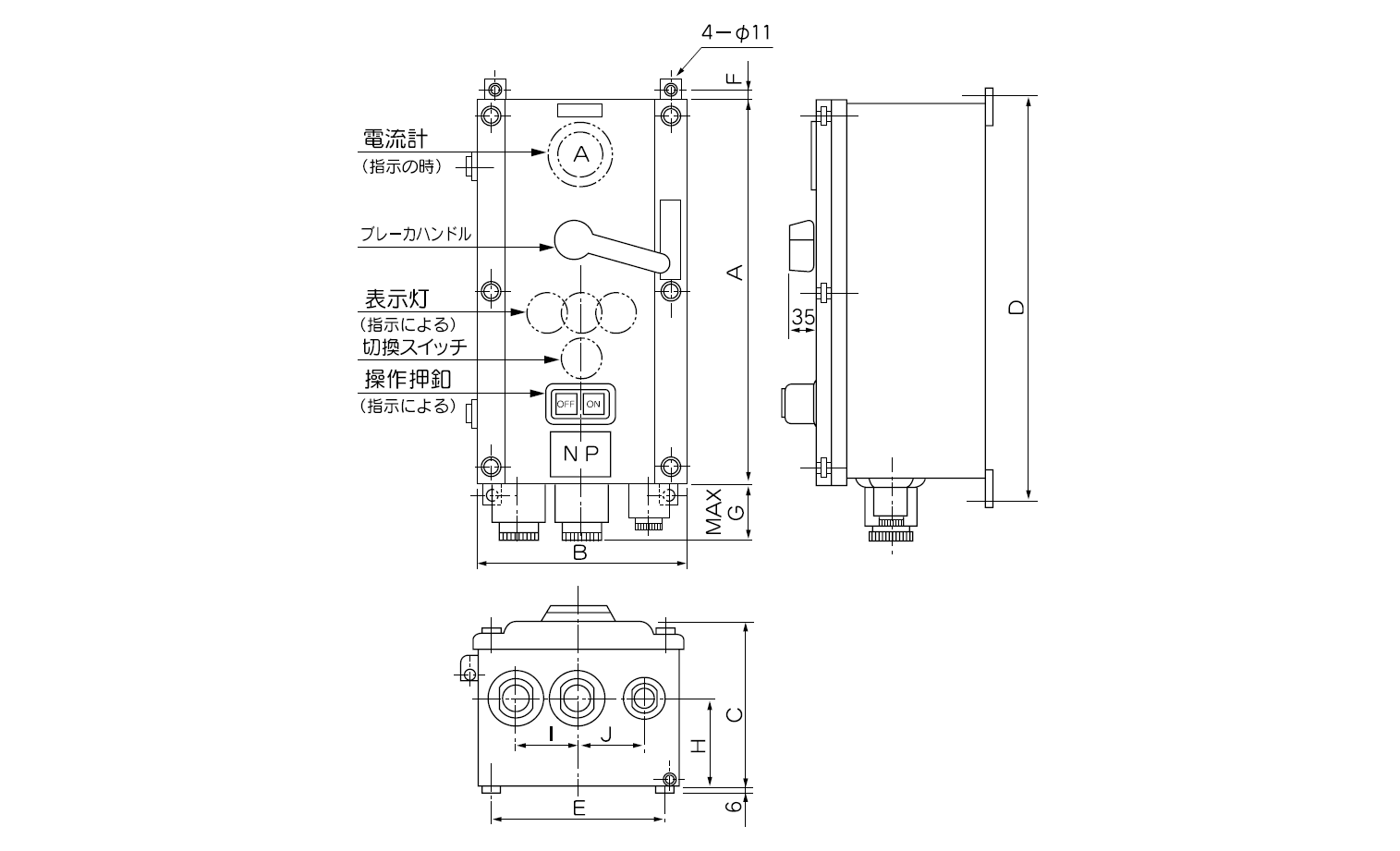

外形図
外形寸法
(単位：mm)
形式 A B C D E F G H I J 重量(kg) 電流計なし GAMG-052J 465 245 205 490 200 13 70 110 75 75 17 GAMG-053J 465 245 205 490 200 13 70 110 75 75 18 GAMG-055H 565 245 205 590 200 13 80 110 75 75 20 GAMG-108H 665 245 205 690 200 13 80 110 75 75 23 GAMG-110H 665 245 205 690 200 13 80 110 75 75 24 GAMG-215H 765 345 245 790 300 13 90 110 100 100 40 電流計付 GAMG-052J-A 565 245 205 590 200 13 70 110 75 75 20 GAMG-053J-A 565 245 205 590 200 13 70 110 75 75 21 GAMG-055H-A 665 245 205 690 200 13 80 110 75 75 23 GAMG-108H-A 765 245 205 790 200 13 80 110 75 75 26 GAMG-110H-A 765 245 205 790 200 13 80 110 75 75 27 GAMG-215H-A 915 345 245 940 300 13 90 110 100 100 47 詳細
- 本製品に関わる配線／運転／保守／点検作業は、防爆電気設備の施工、関連法規などの専門知識及び技能を持った方が実施ください。
- 危険場所に設置する場合、型式により設置可能な危険エリアが異なりますので、対応する危険エリアを必ずご確認ください。
- 仕様／デザイン等は予告無く変更する場合がございます。
