- 手動式高圧交流気中負荷開閉器(600A)
製品情報
PRODUCTS
戸上電機は、高圧開閉器を主力として、

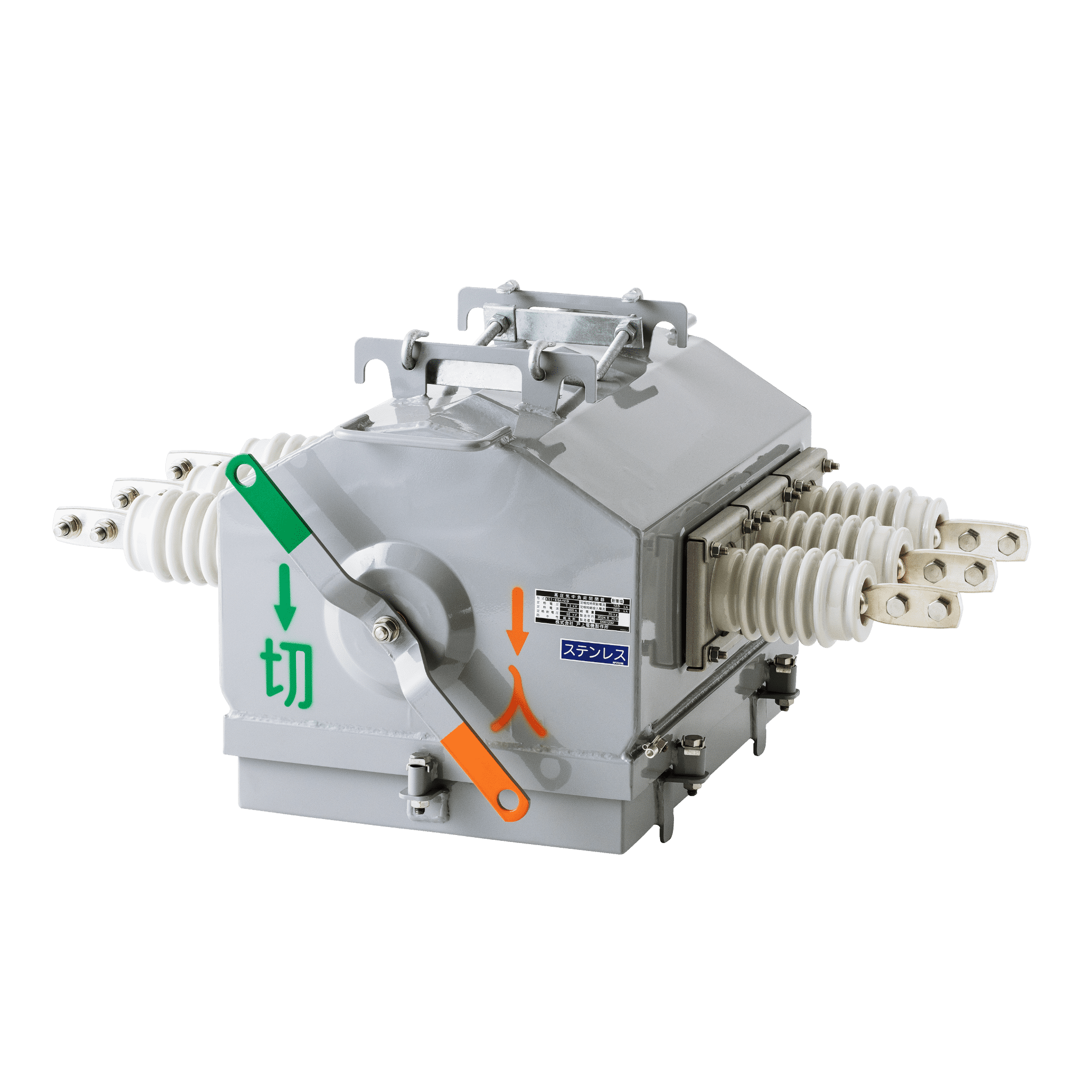

“電気”に関する製品を幅広くラインナップしています。手動式高圧交流気中
負荷開閉器(600A)配電線路や工場構内の区分開閉器として最適です。
特長
- 完全密閉構造のため外気の影響は受けません。
- 誘導雷等により万一開閉器内部で短絡しても、放圧構造の作用により周辺の建築物や歩行者に被害を与えない安全設計です。
定格および仕様
操作方式 手動操作式 形式 KST-KSA-N19 定格電圧 7.2kV 定格周波数 50/60Hz 定格耐電圧 60kV 定格電流 600A 定格短時間耐電流(1秒間) 12.5kA 定格短絡投入電流 31.5kA-3回 適用系統短絡容量※1 160MVA 定格開閉容量 負荷電流 600A 励磁電流 30A 充電電流 10A コンデンサ電流 30A 開閉性能 電気的 200回 機械的 1000回 主回路端子 スタッド方式 耐塩じん汚損性能 0.35mg/cm2(耐重塩じん用) 質量 70kg 規格 JIS C 4605(高圧交流負荷開閉器)

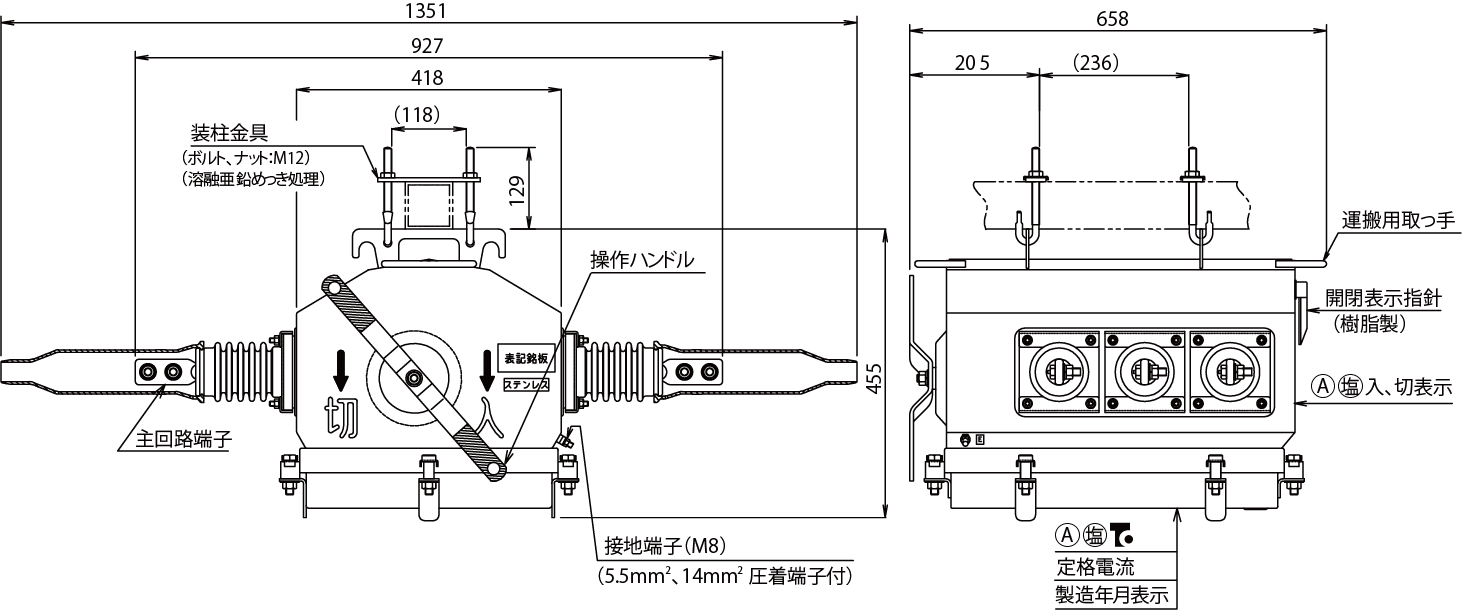

※1 適用系統短絡容量とはこの開閉器の遮断容量ではなく、この開閉器が使用できる設置点の短絡容量です。外形図
Q&A
- 01
- 操作用ロープは付属されていますか？
設置場所により長さが異なるため、付属しておりません。オプション品として当社で準備可能ですので、購入時に長さのご指示をお願いいたします。製品詳細メニュー- TOP
