VWT-B-N11

VWT-B-N11

手動式電源切換用
高圧交流真空負荷
開閉器

停電の許されない重要設備の電源切換に最適です。

　　

特長

  • 機械的インターロックを採用していますので、一方が投入している時、他方は投入できない安全設計です。
  • 誘導雷等により万一開閉器内部で短絡しても、放圧構造の作用により周辺の建築物や歩行者に被害を与えない安全設計です。
　　

定格および仕様

　　
操作方式 手動操作式
形式 VWT-B-N11
定格電圧 7.2kV
定格周波数 50/60Hz
定格耐電圧 60kV
定格電流 200A 300A 400A
定格短時間耐電流(1秒間) 8kA 12.5kA
定格短絡投入電流 20kA-3回 31.5kA-3回
適用系統短絡容量※1 100MVA 160MVA
開閉性能 負荷電流 200A-3000回 300A-3000回 400A-3000回
励磁電流 10A-3000回 15A-3000回 20A-3000回
充電電流 10A-3000回
無電圧連続 3000回
耐塩じん汚損性能 0.35mg/cm2(耐重塩じん用)
主回路口出線サイズ 80mm2-30cm 100mm2-30cm 125mm2-30cm
質量 111kg 116kg 124kg
規格 JIS C 4605(高圧交流負荷開閉器)

※1 適用系統短絡容量とはこの開閉器の遮断容量ではなく、この開閉器が使用できる設置点の短絡容量です。

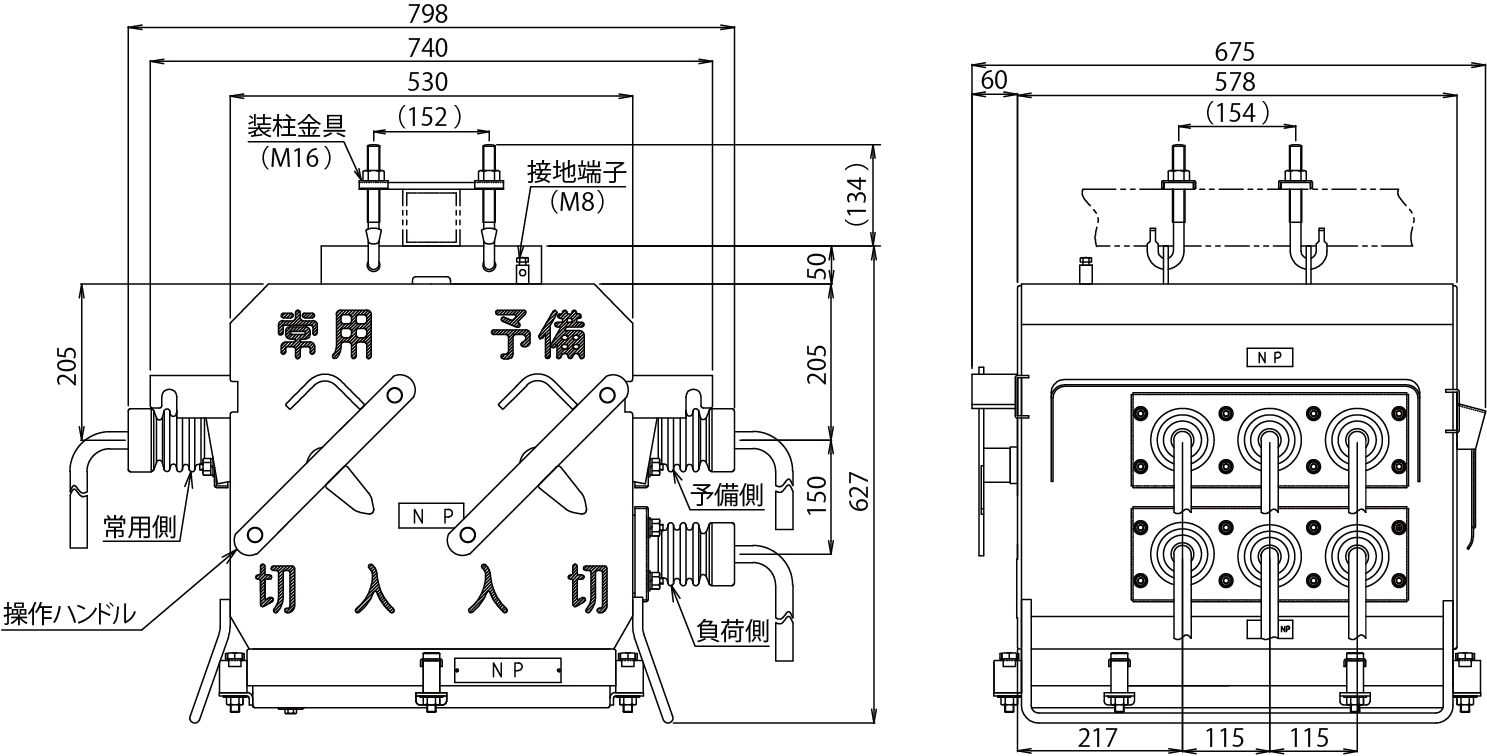

外形図

Q&A

01
口出線を上向きにすることは可能でしょうか。また、許容できる曲げ半径を教えて下さい。
口出し線内部に雨水等が浸透しないよう下向きとしています。屋内設置であれば、下向きでなくても問題ありませんが、キュービクル内でも湿気等で結露が発生する場合もあるため接続部の防水処理をお願いいたします。
口出し線の許容曲げ半径はR≧6D(※)を推奨しています。各口出し線(充電部)の離隔は十分にとって下さい。
※D：電線仕上り外形－VWT(200A)口出し線の仕上り外形は約20㎜
