戸上電機は、高圧開閉器を主力として、

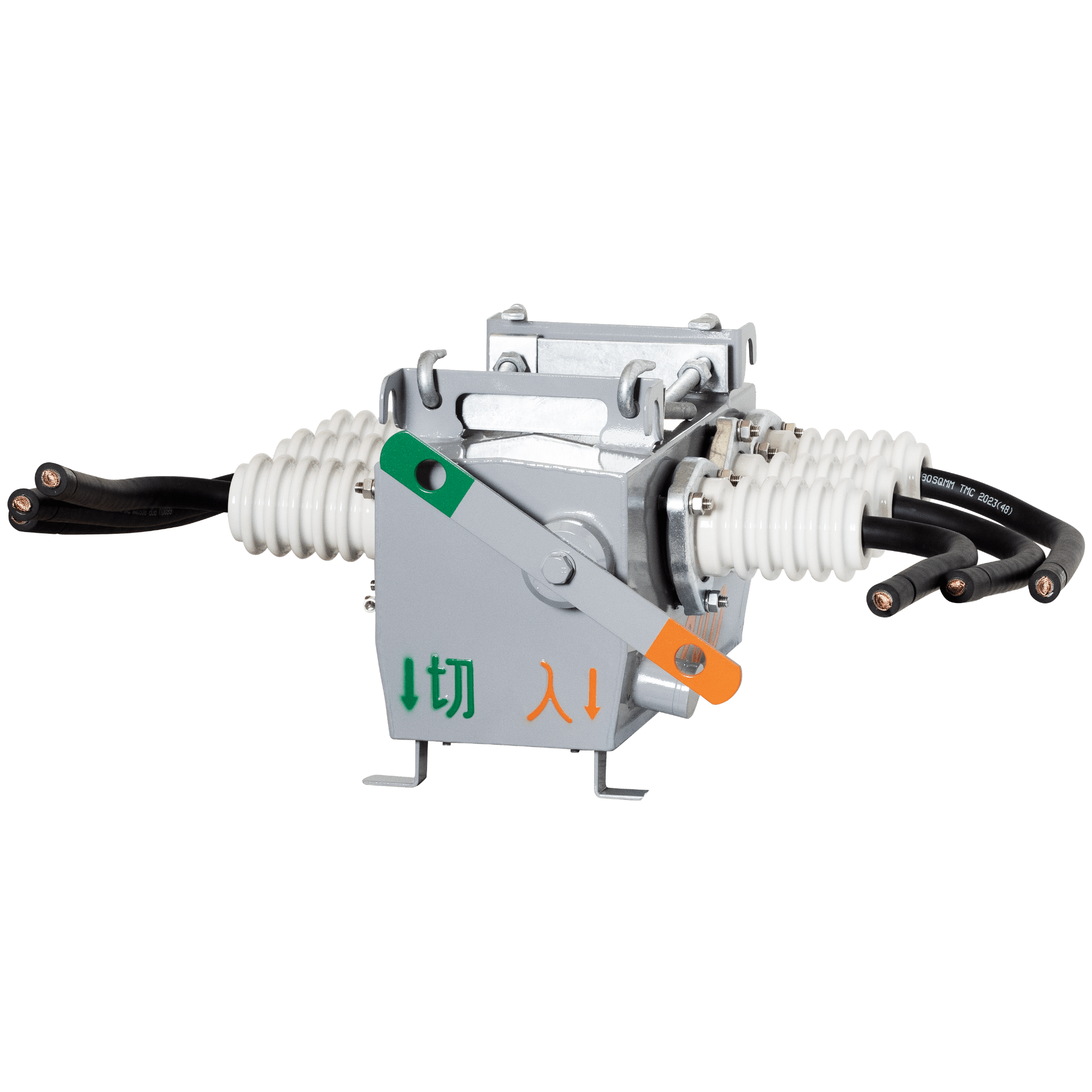

“電気”に関する製品を幅広くラインナップしています。手動式高圧交流ガス
負荷開閉器コンデンサの開閉、配電線路や工場構内の区分開閉器として最適です。
特長
- 小型・軽量ですので工事の省力化が可能です。
- ケースは耐久性および耐候性に優れているステンレス製を使用し、防食性能を高めるために塗装をしています。
- ハンドル操作力に影響されない完全トグル蓄力機構により「入」「切」操作が確実です。
- 完全密閉構造のため、外気の影響を受けません。
- 誘導雷により万一開閉器内部で短絡しても、放圧構造の作用により周辺の建築物、歩行者に被害を与えない安全設計です。
定格および仕様
一覧
操作方式 手動操作式 形式 ガス圧センサ内蔵形 － GST-B-N11 汎用形 屋内用(据置形) GTQ-A － 架空線用 － GST-C-MN11 定格電圧 7.2kV 定格周波数 50/60Hz 定格耐電圧 60kV 定格電流 200A 200A 300A 400A 定格短時間耐電流(1秒間) 8kA 8kA 12.5kA 定格短絡投入電流 20kA-3回 20kA-3回 31.5kA-3回 適用系統短絡容量※1 100MVA 100MVA 160MVA 開閉性能 ガス圧センサ内蔵形
GST-B-N11負荷電流 - 200A-1000回 300A-200回 400A-200回 励磁電流 - 10A-3000回 15A-3000回 20A-3000回 充電電流 - 10A-3000回 コンデンサ電流 - 6kV 1000kVA(3kV 500kVA)-3000回 無電圧連続 - 3000回 汎用形
GST-C-MN11
GTQ-A負荷電流 200A-1000回 200A-1000回 300A-200回 400A-200回 励磁電流 10A-3000回 10A-1000回 15A-1000回 20A-1000回 充電電流 10A-3000回 10A-1000回 コンデンサ 6kV 1000kVA-3000回 6kV 1000kVA-1000回 無電圧連続 3000回 1000回 耐塩じん汚損性能 耐重塩形 － 0.35mg/cm2(耐重塩じん用) 一般形 0.12mg/cm2(耐中塩じん用) － 主回路口出線サイズ － 80mm2 100mm2 125mm2 封入ガス圧力 ガス圧センサ内蔵形 － 0.05MPa・G(at20℃) 汎用形 0.05MPa・G(at20℃) 0.07MPa・G(at20℃) 質量 ガス圧センサ内蔵形 － 28kg 30kg 31kg 汎用形 22kg 19kg 21kg 22kg 規格 JIS C 4605(高圧交流負荷開閉器)

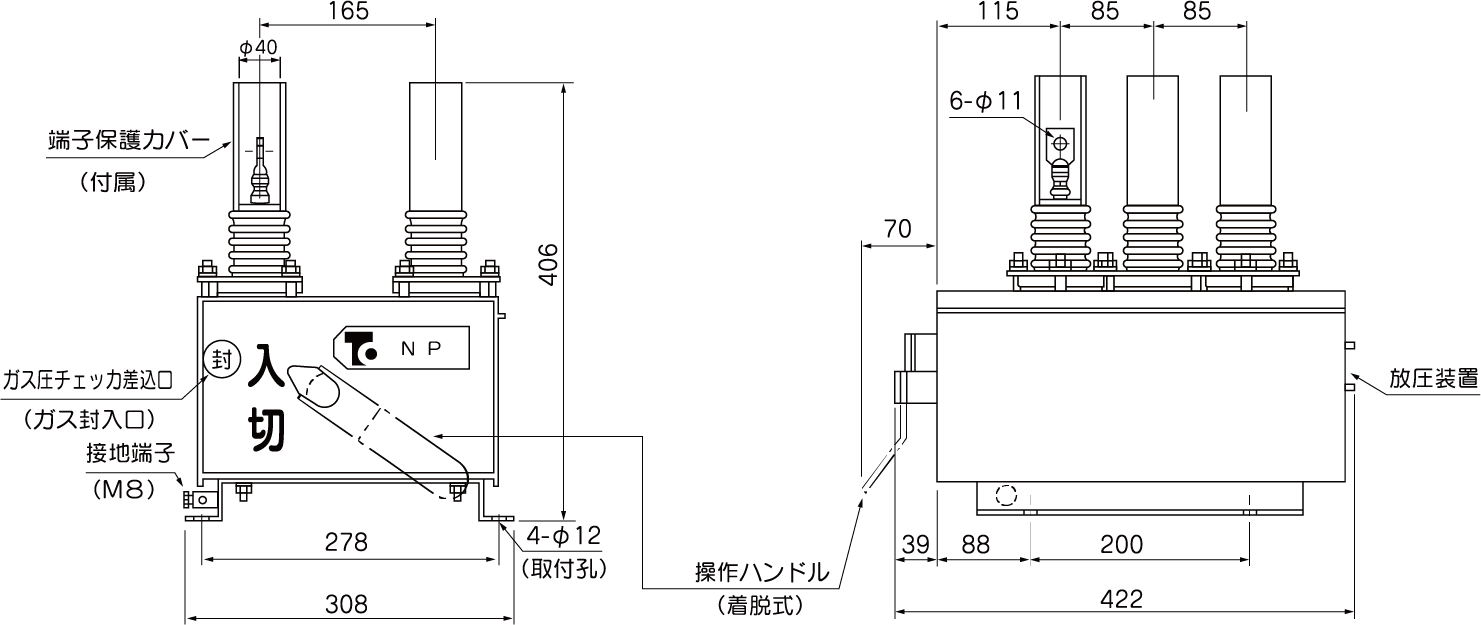

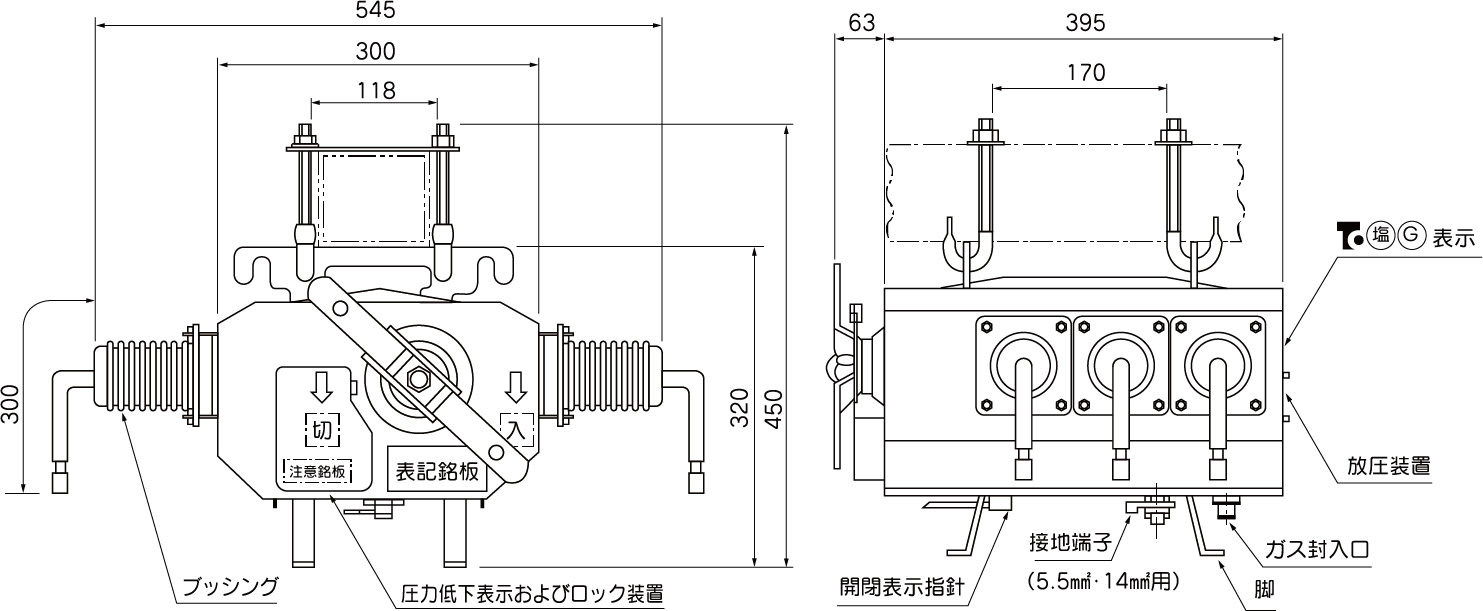

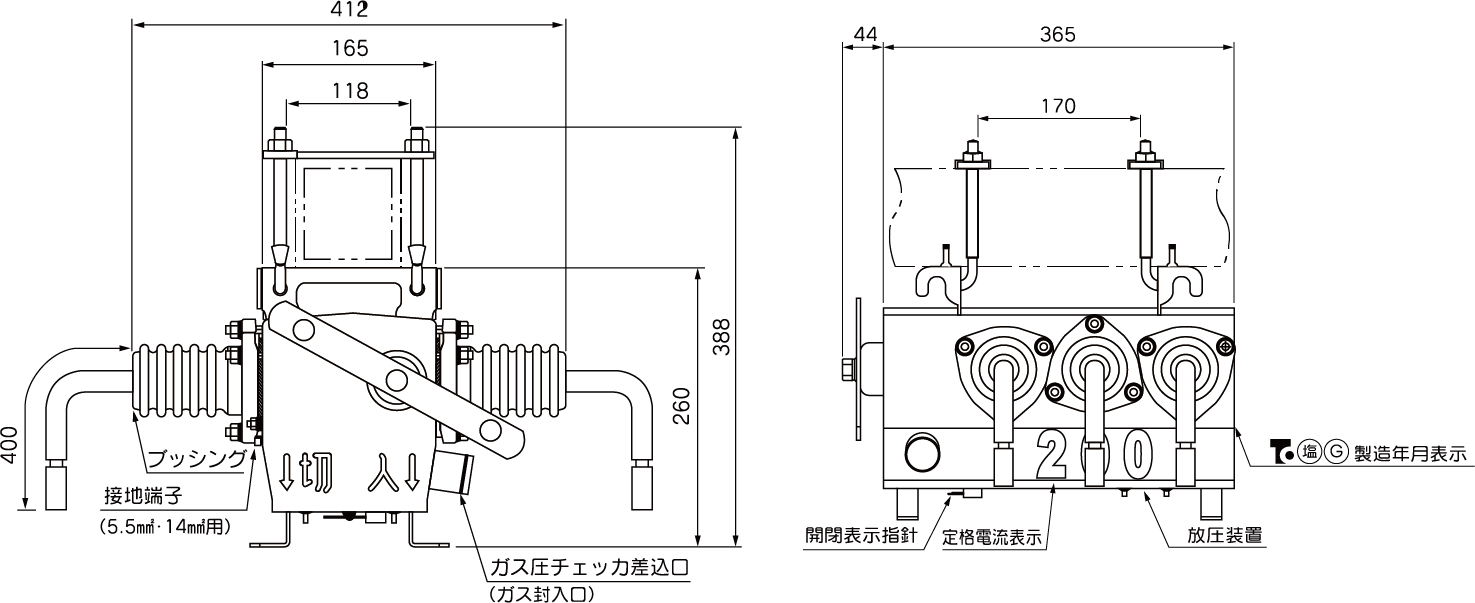

※1 適用系統短絡容量とはこの開閉器の遮断容量ではなく、この開閉器が使用できる設置点の短絡容量です。外形図
Q&A
- 01
- 装柱されているガス開閉器を見てガス圧力表示装置付きか判別が付きますか。

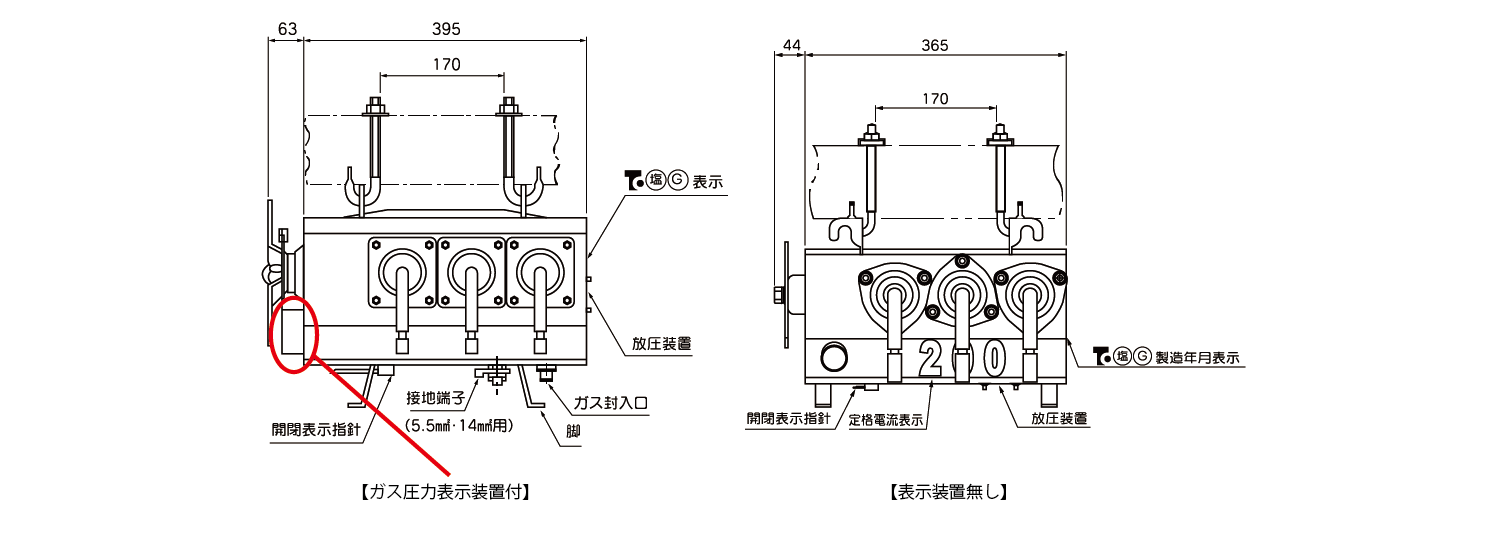

下から見てケースと操作ハンドルの間に四角の突起部があれば、ガス圧力低下表示装置付きです。
