KND-A-N6

KND-A-N6

自動式瞬時励磁形高圧気中負荷開閉器

配電線路や工場構内の区分開閉器として最適です。

　　

特長

  • 操作開閉器(TR3-G2)と組み合わせて遠隔入切制御が可能です。

    ▼操作開閉器(TR3-G2)ページはこちら
  • ラッチ機構の採用により「入」状態でも消費電力はゼロです。
  • 万一制御回路の不具合や制御電源がなくなった場合でも、直接ハンドル操作による開閉ができます。
  • 誘導雷等により万一開閉器内部で短絡しても、放圧構造の作用により周辺の建築物などに被害を与えない安全設計です。
  • 瞬時励磁形で直流操作です。
　　

定格および仕様

　 一覧
　　
操作方式 自動操作式
制御方式 直流操作
形式 KND-A-N6
定格電圧 7.2kV
定格周波数 50/60Hz
定格耐電圧 60kV
定格電流 200A 300A 400A
定格短時間耐電流(1秒間) 8kA 12.5kA
定格短絡投入電流 20kA-3回 31.5kA-3回
適用系統短絡容量※1 100MVA 160MVA
開閉性能 負荷電流 200A-200回 300A-200回 400A-200回
励磁電流 10A-3000回 15A-3000回 20A-3000回
充電電流 10A-3000回
コンデンサ電流 6kV 200kVA(3kV 100kVA)-200回
無電圧連続 自動操作-3000回　手動操作-1000回
耐塩じん汚損性能 0.35mg/cm2(耐重塩じん用)
操作性能 定格制御電圧 DC100VまたはDC200V
制御電圧変動範囲 AC定格制御電圧の85~110%
投入電流 DC100V-DC15A以下またはDC200V-DC7.5A以下
引外し電流 DC100V-DC5A以下またはDC200V-DC2.5A以下
制御回路耐電圧 充電部・アース間 2kV
補助接点 1a1b(C接点)
主回路口出線サイズ 80mm2-30cm 100mm2-30cm 125mm2-30cm
質量 133kg 134kg 135kg
規格 JIS C 4605(高圧交流負荷開閉器)

※1 適用系統短絡容量とはこの開閉器の遮断容量ではなく、この開閉器が使用できる設置点の短絡容量です。

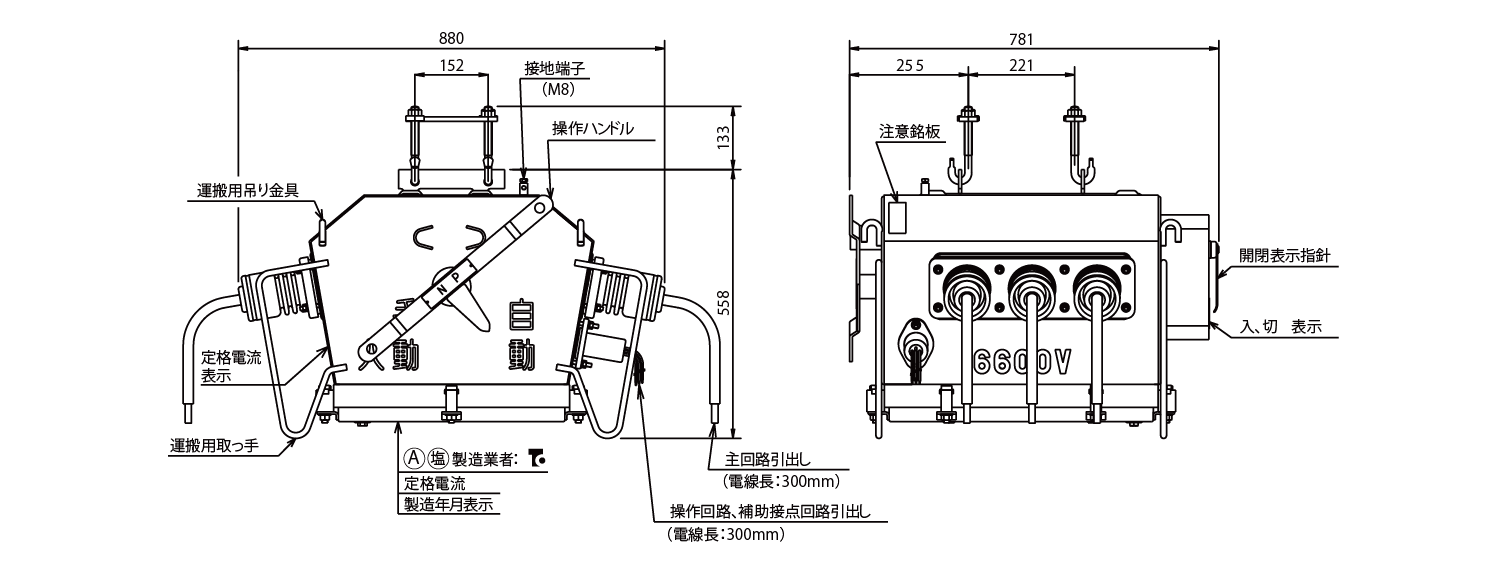

外形図

Q&A

01
操作用ロープは付属されていますか？
設置場所により長さが異なるため、付属しておりません。オプション品として当社で準備可能ですので、購入時に長さのご指示をお願いいたします。
