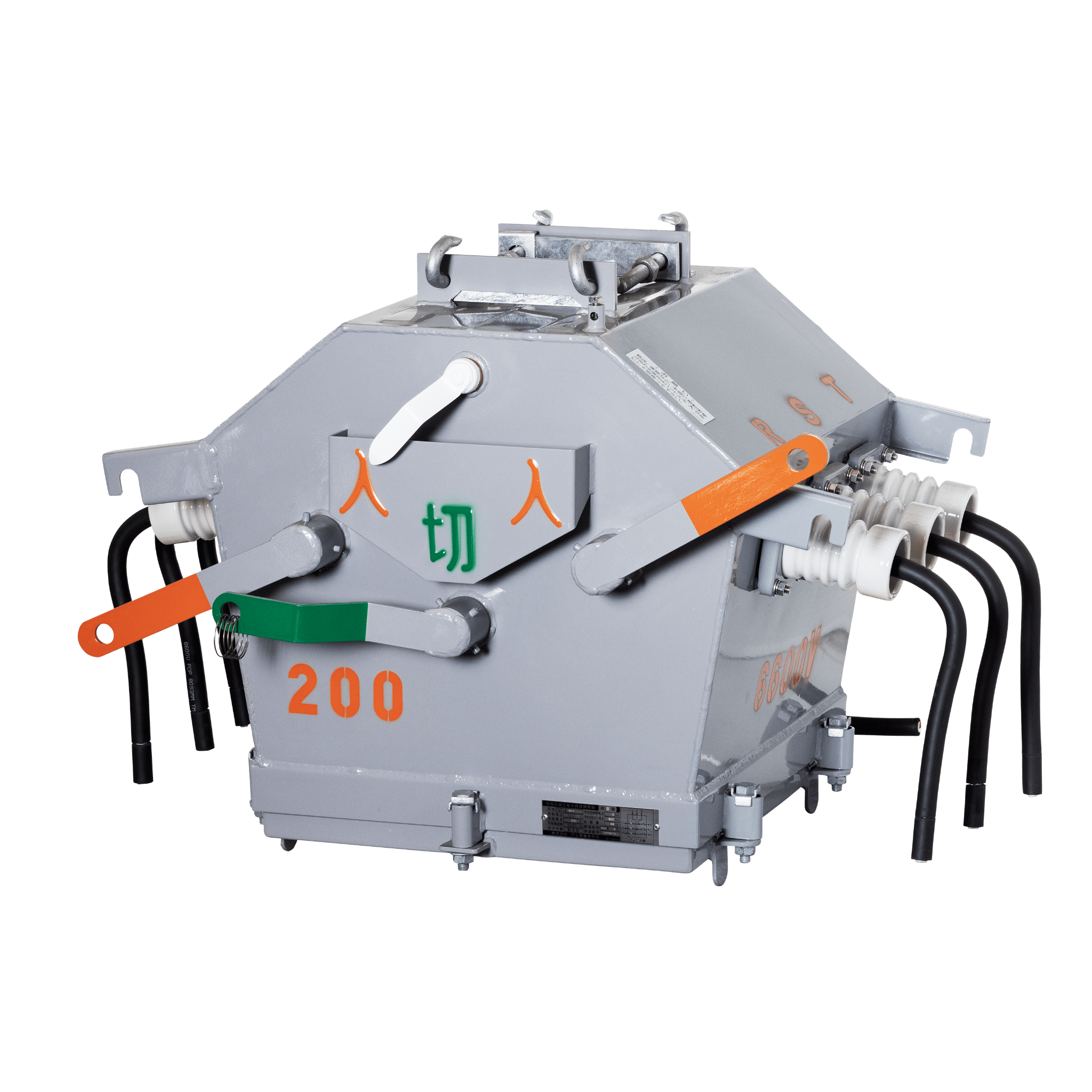

“電気”に関する製品を幅広くラインナップしています。手動式電源切換用高圧交流真空負荷開閉器
停電の許されない重要設備の電源切換に最適です。
特長
- 機械的インターロックを採用していますので、一方が投入している時、他方は投入できない安全設計です。
- 誘導雷等により万一開閉器内部で短絡しても、放圧構造の作用により周辺の建築物や歩行者に被害を与えない安全設計です。
定格および仕様
操作方式 手動操作式 形式 KWT-A-N11 定格電圧 7.2kV 定格周波数 50/60Hz 定格耐電圧 60kV 定格電流 200A 定格短時間耐電流(1秒間) 8kA 定格短絡投入電流 20kA-2回 適用系統短絡容量※1 100MVA 開閉性能 負荷電流 200A-200回 励磁電流 10A-3000回 充電電流 10A-3000回 無電圧連続 3000回 耐塩じん汚損性能 0.35mg/cm2(耐重塩じん用) 主回路口出線サイズ 80mm2-30cm 質量 93kg 規格 JIS C 4605(高圧交流負荷開閉器)

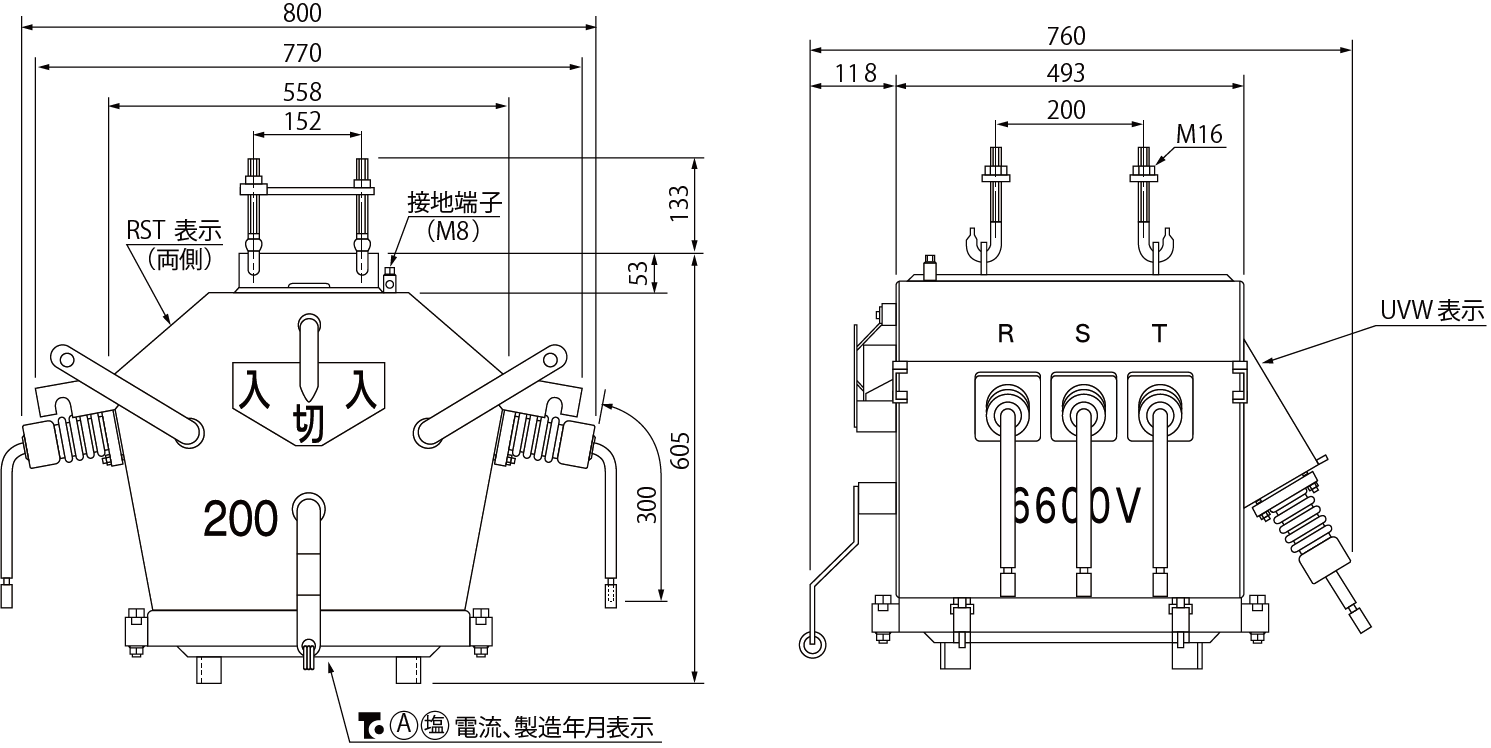

※1 適用系統短絡容量とはこの開閉器の遮断容量ではなく、この開閉器が使用できる設置点の短絡容量です。外形図
Q&A
- 01
- 操作用ロープは付属されていますか。
設置場所により長さが異なるため、付属しておりません。オプション品として当社で準備可能ですので、購入時に長さのご指示をお願いいたします。製品詳細メニュー- TOP
