MKLU

MGLU-CR-UT

自立型UGSタイプ
(地中線用SOG開閉器)

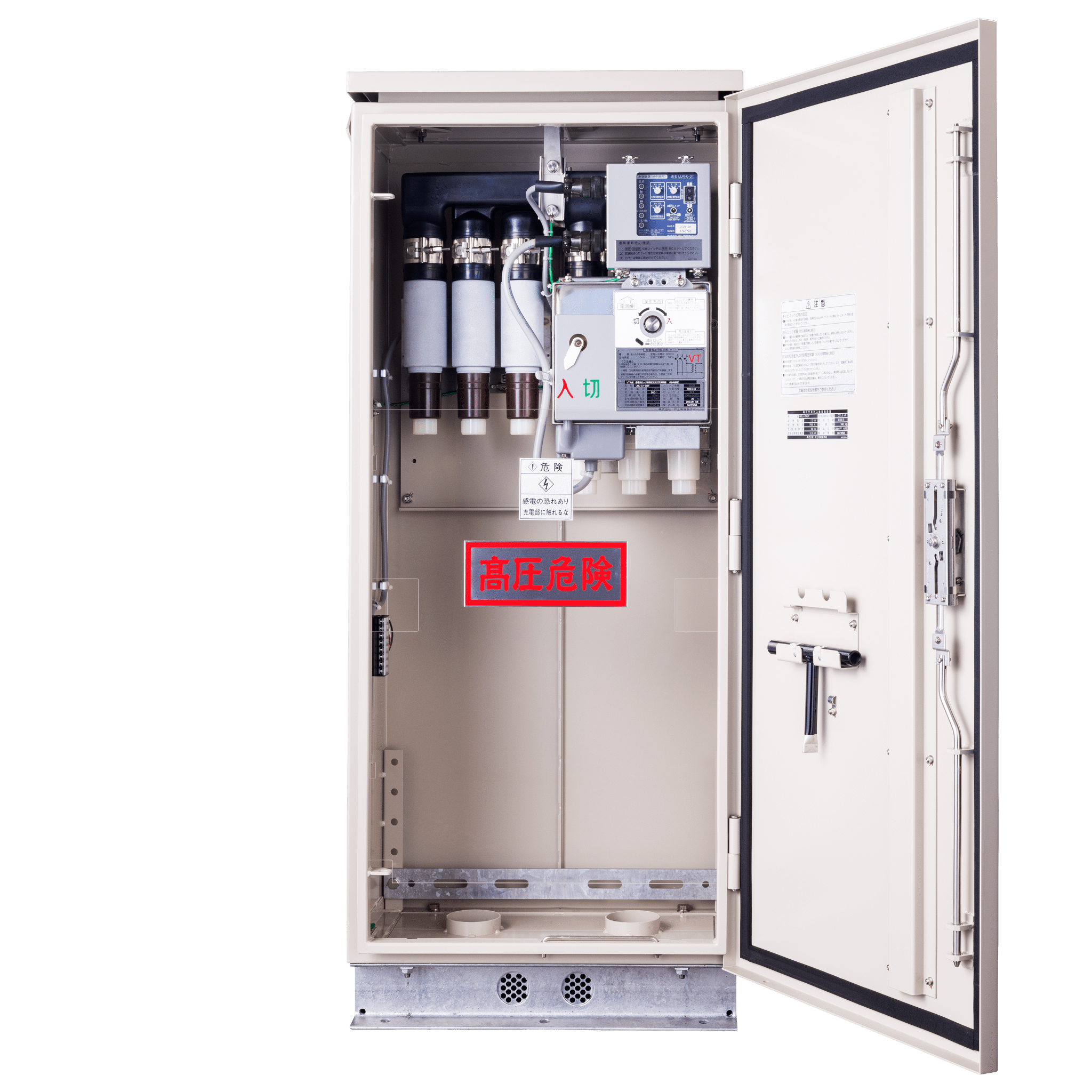

設置場所が市街地で電柱を建てるスペースがない所や､美観上電柱を建てたくない所､さらには借室などでGR付開閉器が未設置の場所などに最適です｡豊富な組合せが可能です。

　　

特長

  • ご仕様に応じて内蔵機器は自由に組み合わせできます。
  • コンパクト、省スペース、環境調和を実現しました。
  • 適用ケーブルサイズはCVおよびCVTケーブル150㎜2まで接続可能です。
  • キャビネット内は感電防止のため、絶縁保護板を前面に取付けています。
  • SOG制御装置は自己診断機能を装備しており、万一異常があれば自己診断異常表示灯が点灯します。 また、警報接点をGR、SO、自己診断、減圧ロックの4種独立で引出しています。
  • 外箱は板厚2.3mmの鋼板(ご要望により板厚2.0mmステンレスも製作)を使用しています。 塗装色は設置環境によりご指定できます。（標準色：5Y7/1 塗装仕様：5分ツヤ） ※内装部品は標準色になります。
    ※黒系統の色は選択できません。詳細は別途お問い合わせ下さい。
  • 開閉器はガス圧センサを内蔵していますので、封入ガス圧が規定値以下に低下した場合に減圧ロック装置が動作し、開閉器のその時の状態(入または切)をそのままロックし、事故を防止します。

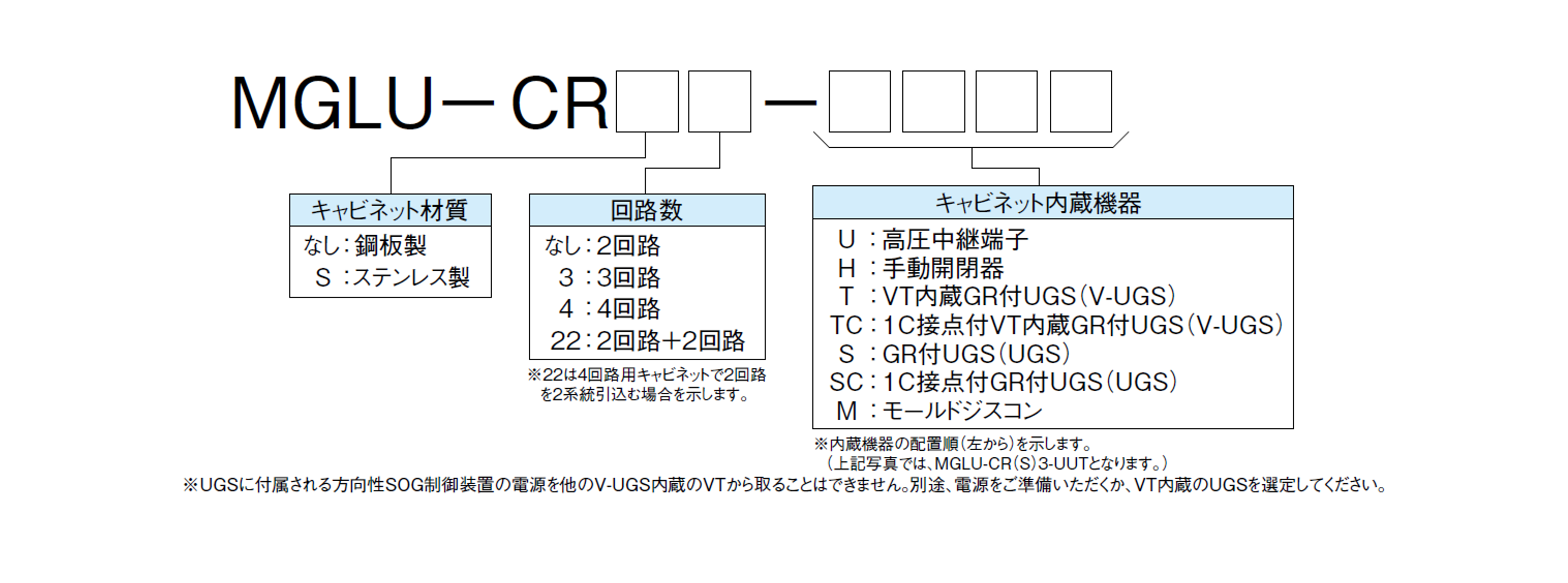

種類

　　

定格および仕様

　 開閉器本体
定格電圧 7200V　　　　　　　　　　
定格周波数 50/60Hz
定格耐電圧 60kV
定格電流 300A
定格短時間耐電流 12.5kA
定格短絡投入電流 31.5kA-3回
適用系統短絡容量(※1) 160MVA
定格過負荷遮断電流(※2) 500A-3回
ロック電流値(※2) 460±40A
開閉性能 負荷電流 300A-300回
励磁電流 15A-1000回
充電電流 10A-1000回
無電圧連続 3000回
封入ガス圧力 50kPa・G(at20℃)
ガス圧低下鎖錠圧力 10～15kPa・G

※1 適用系統短絡容量とはこの開閉器の遮断容量ではなく、この開閉器が使用できる設置点の短絡容量です。
※2 手動開閉器にはございません。

　 方向性SOG制御装置（UGSおよびV-UGSに付属）
定格制御電圧 AC100/110V
定格周波数 50/60Hz
制御電圧変動範囲 85～120V
消費電力 9VA
動作電流整定値 0.2-0.3-0.4-0.6A(4段切替)
動作時間整定値 0.1-0.2-0.3-0.5秒(4段切替)
動作電圧整定値 2-5-7.5-10%(4段切替)
位相特性(動作範囲) 遅れ60°～進み120°
警報接点性能閉路電流(誘導負荷) AC100V-2A
DC100V-2A
　 VT（V-UGSに内蔵）
定格一次電圧 6600V
定格二次電圧 105V
定格負担 10VA
定格周波数 50/60Hz
定格耐電圧 22/60kV

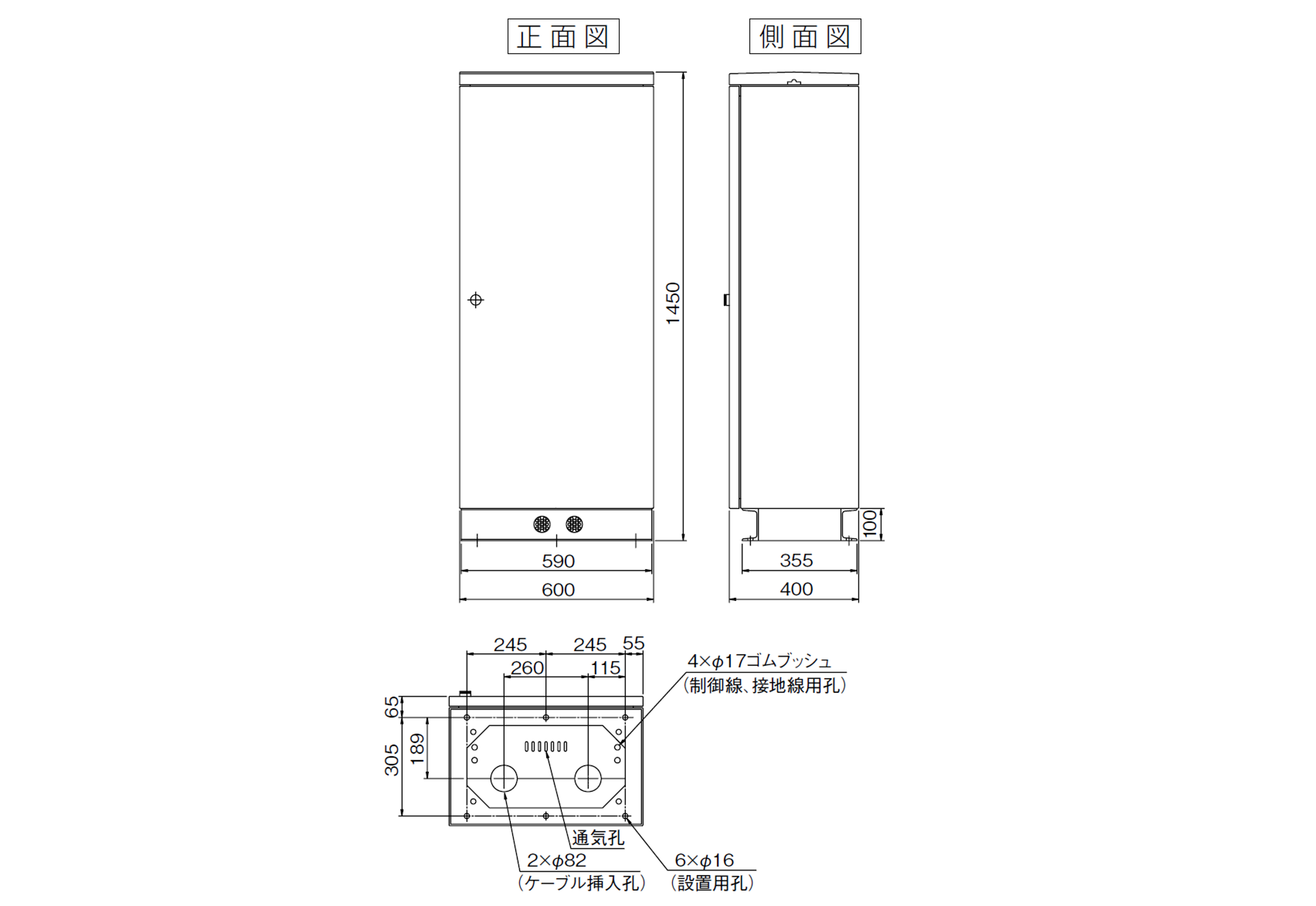

外形図

　

Q&A

01
収納機器、その他特長を教えてください。
開閉機能のない中継端子やモールドジスコン、SOG制御装置用電源トランスを開閉器に内蔵・非内蔵したタイプや手動開閉器などを用意しております。 回路数も２回路から最大４回路まで用意しております。
02
LA（避雷器）を内蔵または収納できないでしょうか。
LAは内蔵・収納ともにできません。
03
キャビネットの材質を変更できますか。
キャビネットの材質は鋼板製またはステンレス製です。

詳細

■設置に際してのご注意


・ケーブルサイズにより付属品(圧縮端子、端子カバー)が異なります。 (ご注文に際は、電源側、負荷側のケーブルサイズをご指示下さい。)
・ 吊上げ運搬時は、吊り金具を使用して下さい。
・ケーブルの端末仕上げ部品として、圧縮端子、端子カバーを付属しています。それ以外は付属していませんので、お客様でご準備下さい。

　　 　　
