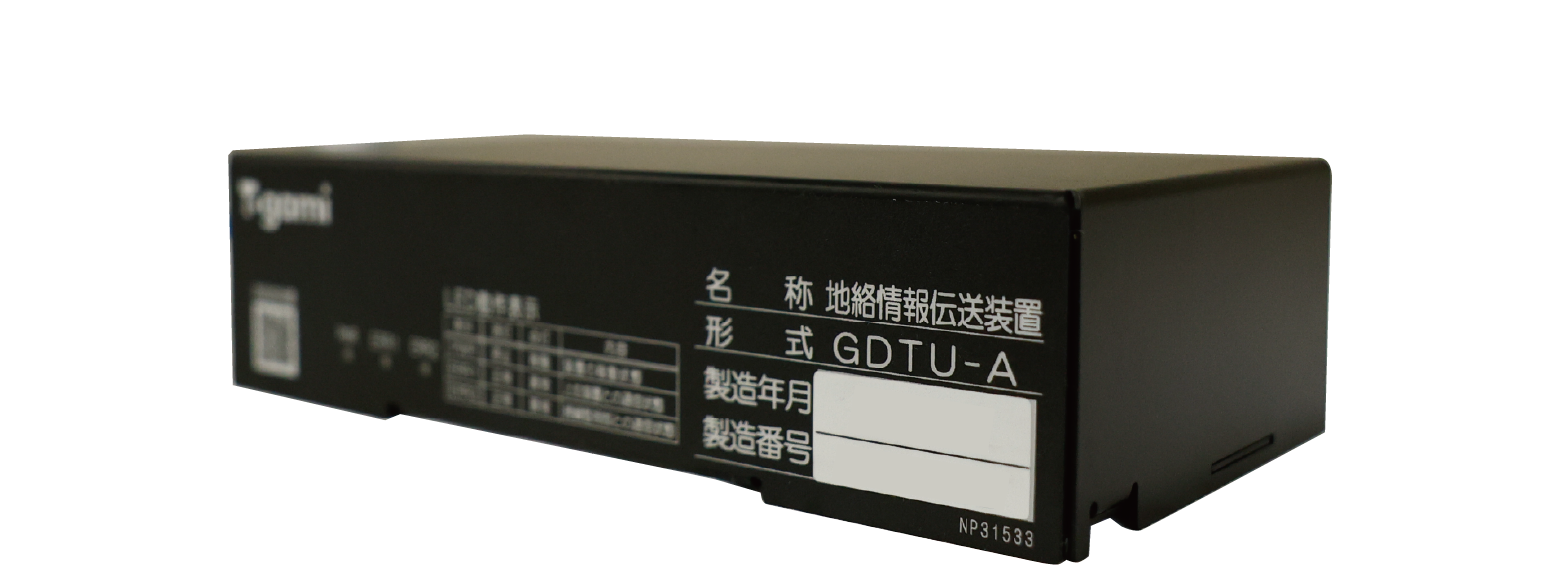

GDTU-A

GDTU-A

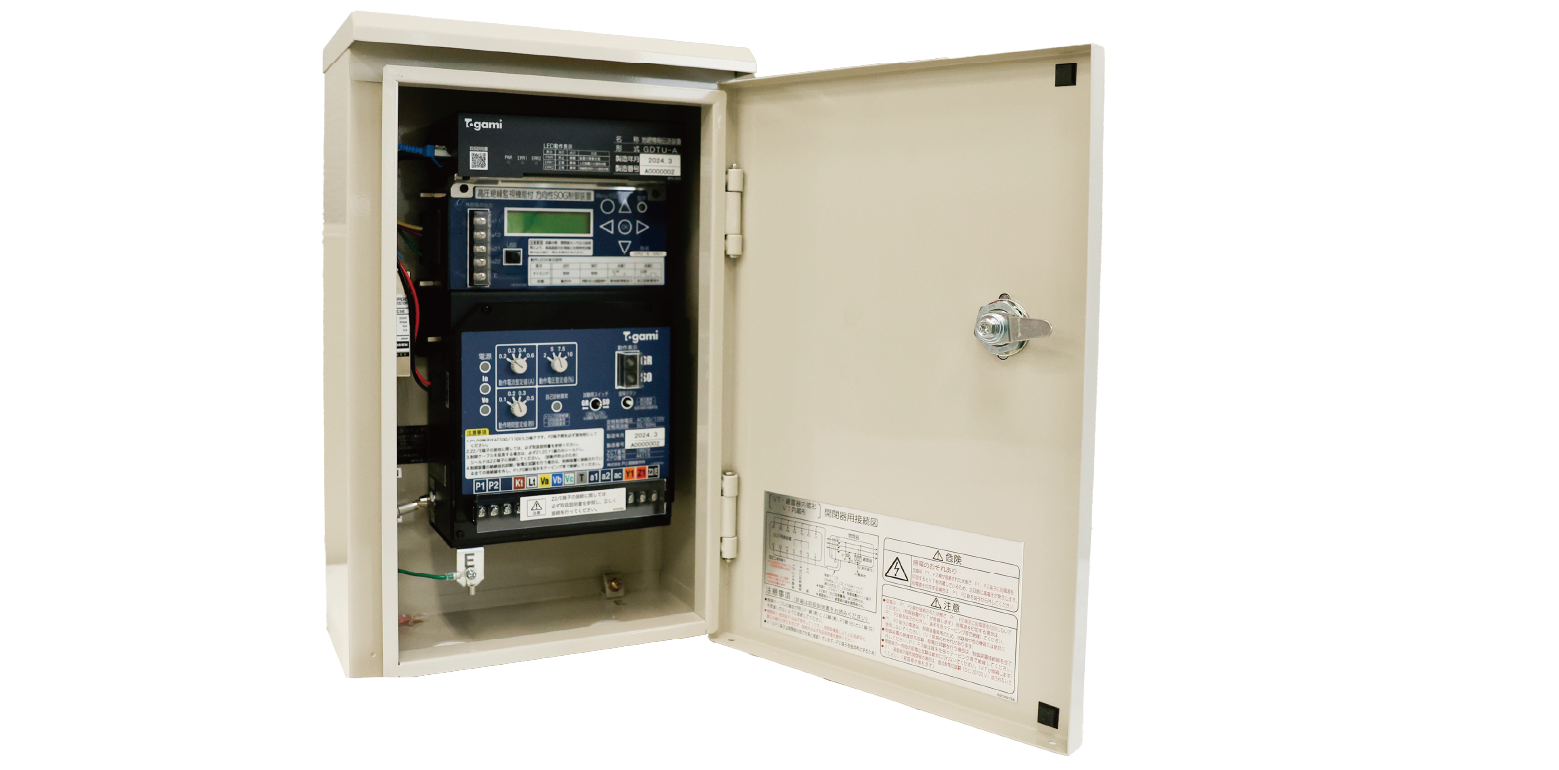

CHZ-ES-DO(T)Q1202

CHZ-ES-DO(T)Q1202

地絡情報伝送装置

高圧絶縁監視機能付方向性SOG制御装置の情報を貴社システム(上位装置)へ伝送することで、状態監視、遠隔監視が可能です。

▼高圧絶縁監視機能付方向性
　SOG制御装置(CHZ)ページはこちら

　　

機能

  • ①現在値送信機能
    　1秒周期で絶縁監視装置の内部情報を取得し、上位装置へ送信します。
    　※絶縁監視装置からの応答がない場合(最大2回リトライ実施)、絶縁監視装置間の通信異常を上位装置へ送信します。
  • ②バックアップ送信機能
    　｢①｣の情報を伝送装置内部メモリへ保存(CSVファイル形式)し、伝送装置起動時または、任意に設定した時刻(1日1回)にFTP通信にて上位装置へ転送します。

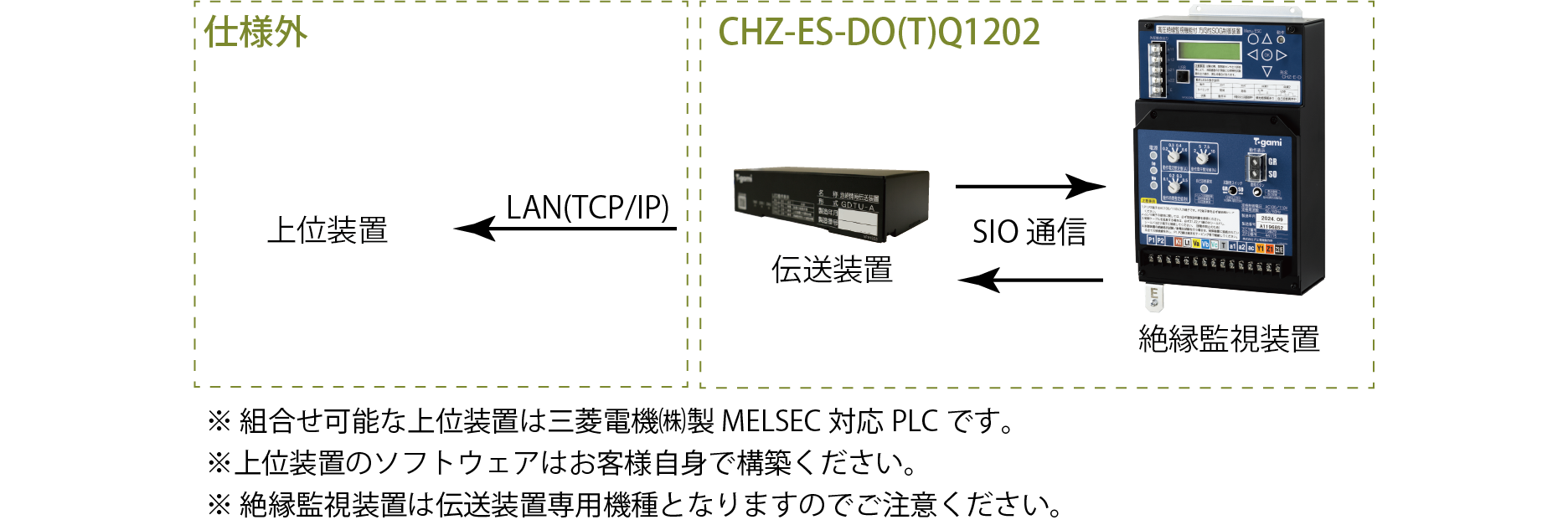

システム構成

定格および仕様

形式 CHZ-ES-DO(T)Q1202
使用場所 屋内外
電源電圧 AC100V(50/60Hz)
消費電力 19VA以下
通信種類 Ethernet(物理的仕様EthernetⅡ)
伝送速度 100BASE-TX
通信プロトコル TCP/IP：上位装置 - 伝送装置間通信
UDP/IP：PC(設定ソフト - 伝送装置間通信)
インターネットプロトコル IPv4


　 現在値送信情報
　　
現在時刻情報 送信時の年 / 月 / 日 / 時 / 分
通信状態 絶縁監視装置との通信状態(正常 or 異常)
Vo検出状態 Vo検出有無
Io検出状態 Io検出有無
電源検出状態 絶縁監視装置の電源検出有無
電源周波数 50Hz / 60Hz
Io計測レンジ状態 レンジ1：15mA～90mAタップ整定時
レンジ2：100mA～600ｍAタップ整定時
VoIo位相判定状態 不動作域 / 動作域
動作位相範囲整定値 -60(遅)～120°(進) / -45(遅)～135°(進) (2タップ)
位相差有効性 無効：Voが30.0V以下またはIoが13.0mA以下
有効：Voが30.1V以上かつIoが13.1mA以上
微地絡確定状態 絶縁監視部の微地絡検出状態
自己診断情報 絶縁監視部の自己診断異常状態
自己診断状態 絶縁監視部が自己診断中か否か
死活監視状態 上位装置との通信状態(0 ⇔ 1を交互に送信)
FTP通信状態 上位装置とのFTP通信状態(正常 or 異常)
FTP通信設定 FTP通信(CSV送信)の有効/無効設定状態
FTP通信設定 FTP通信(CSV送信)の有効/無効設定状態
微地絡成立条件設定 絶縁監視装置停止中/Voのみ/Ioのみ/Vo＆Io/Vo＆Io＆位相
微地絡動作時間整定値 40/50/60/70/80/90/100/150/200/250/300/350/400/450/500ms
微地絡確定回数整定値 1/2/3/4/5/6/7/8/9/10回
Vo整定値 1/2/3/4/5/6/7/8/9/10%
Io整定値 12/20/25/30/35/40/50/60/70/80/90/100/200/300/400/500/600ｍA
Vo計測値(現在値) 0.0V～457.2V
Io計測値(現在値) 0.000～0.105A(レンジ1)/0.000～0.720A(レンジ2)
Vo - Io位相差(現在値) -180～180°
微地絡発生時刻 微地絡確定時の年 / 月 / 日 / 時 / 分
Vo計測値(確定時) 0.0V～457.2V
Io計測値(確定時) 0.000～0.105A(レンジ1)/0.000～0.720A(レンジ2)
Vo - Io位相差(確定時) -180～180°

設定

専用の設定ソフトを使用し、伝送装置内部の設定を変更することができます。設定項目は以下の通りです。

＜設定項目＞

本体IPアドレス/接続元ポート番号/接続先IPアドレス/接続先ポート番号/先頭Wデバイス番号/先頭Bデバイス番号/定期送信時間設定/FTP通信設定
