戸上電機は、高圧開閉器を主力として、

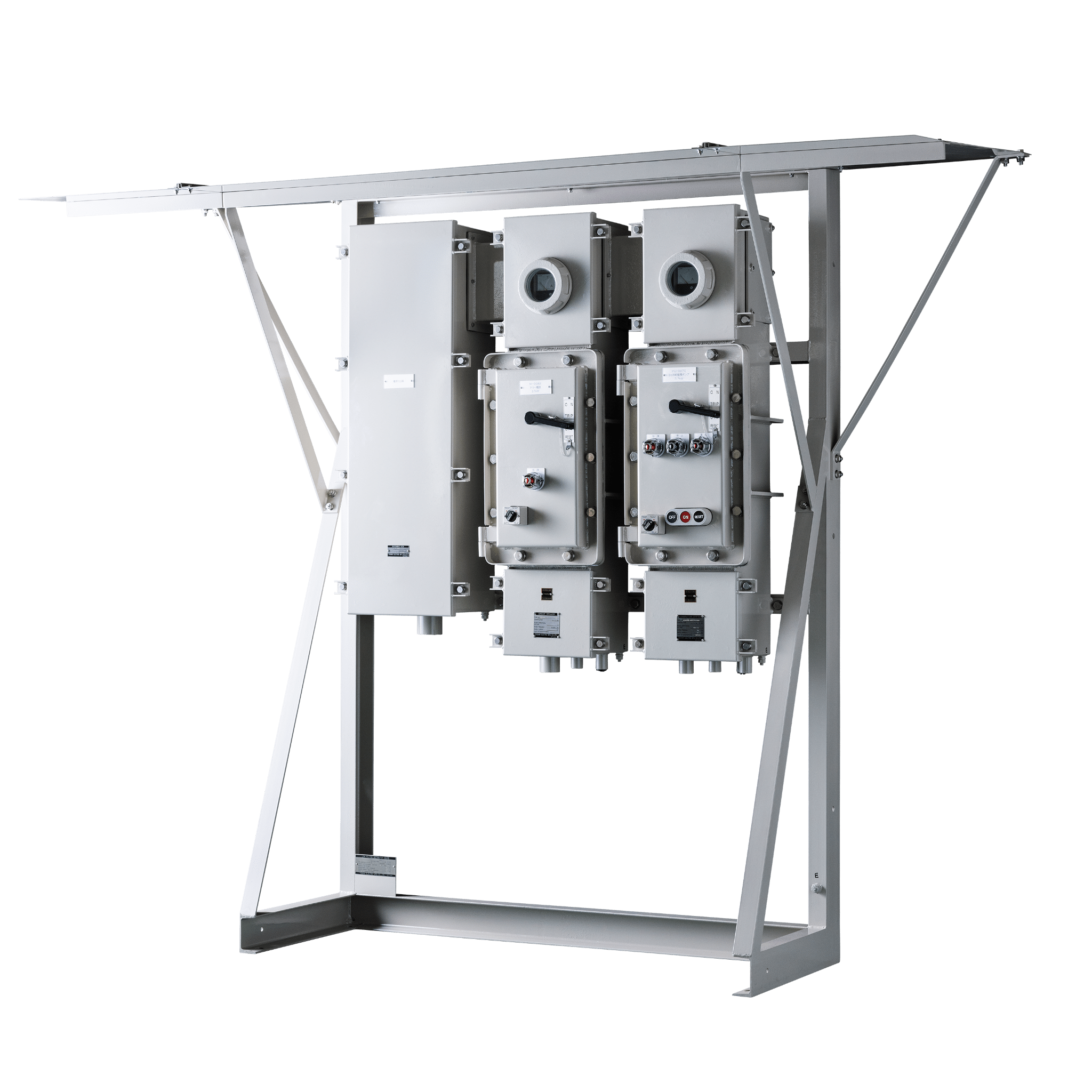

“電気”に関する製品を幅広くラインナップしています。マルチユニット盤
(防爆形制御機器)防爆形配線用遮断器および防爆形コンビネーションスイッチは単独で設置されることが多いですが、この製品はマルチユニット式となり、任意の容量のものを任意の台数連結することができます。
※取付可能な各ユニットについては最寄りの営業窓口にお問合せください。
特長
- 保守、点検が同一場所で可能となります。
- 設置場所が僅少となります。
- 工場の美観を損ないません。
- 同一電源でユニットの追加が容易にできます。

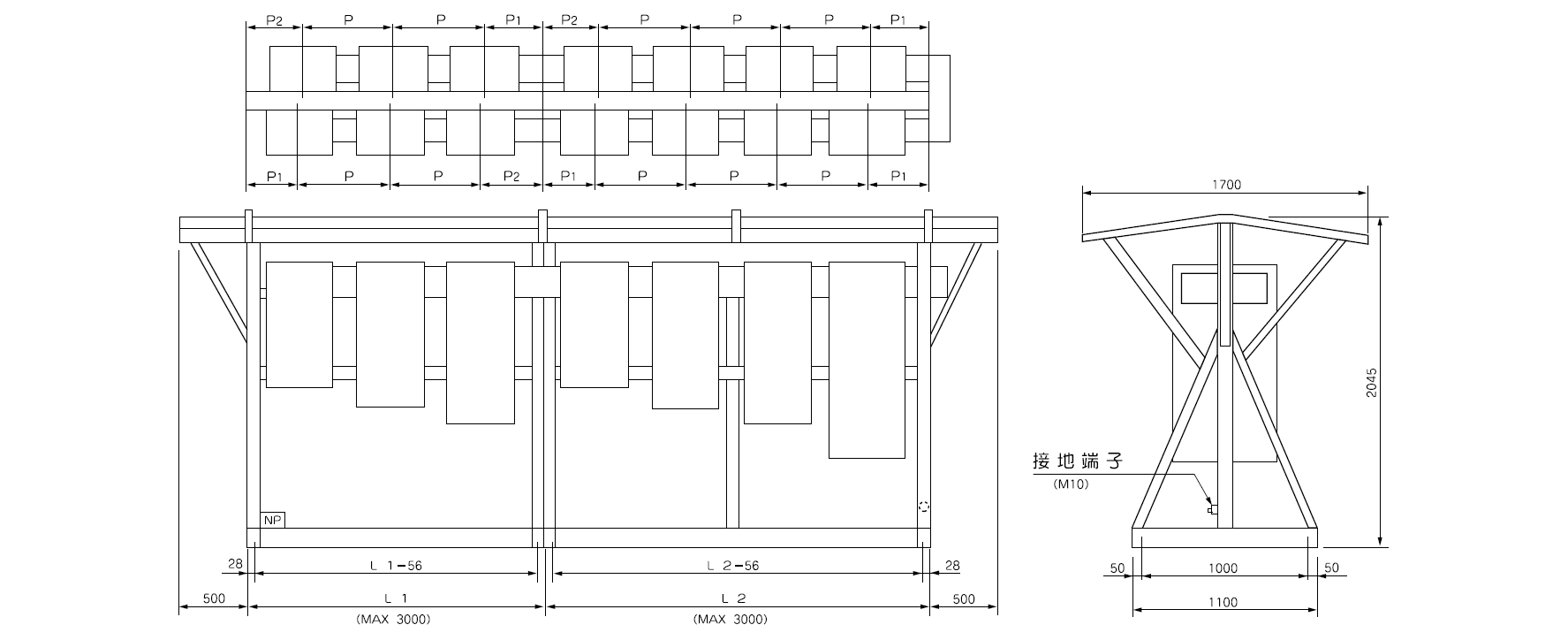

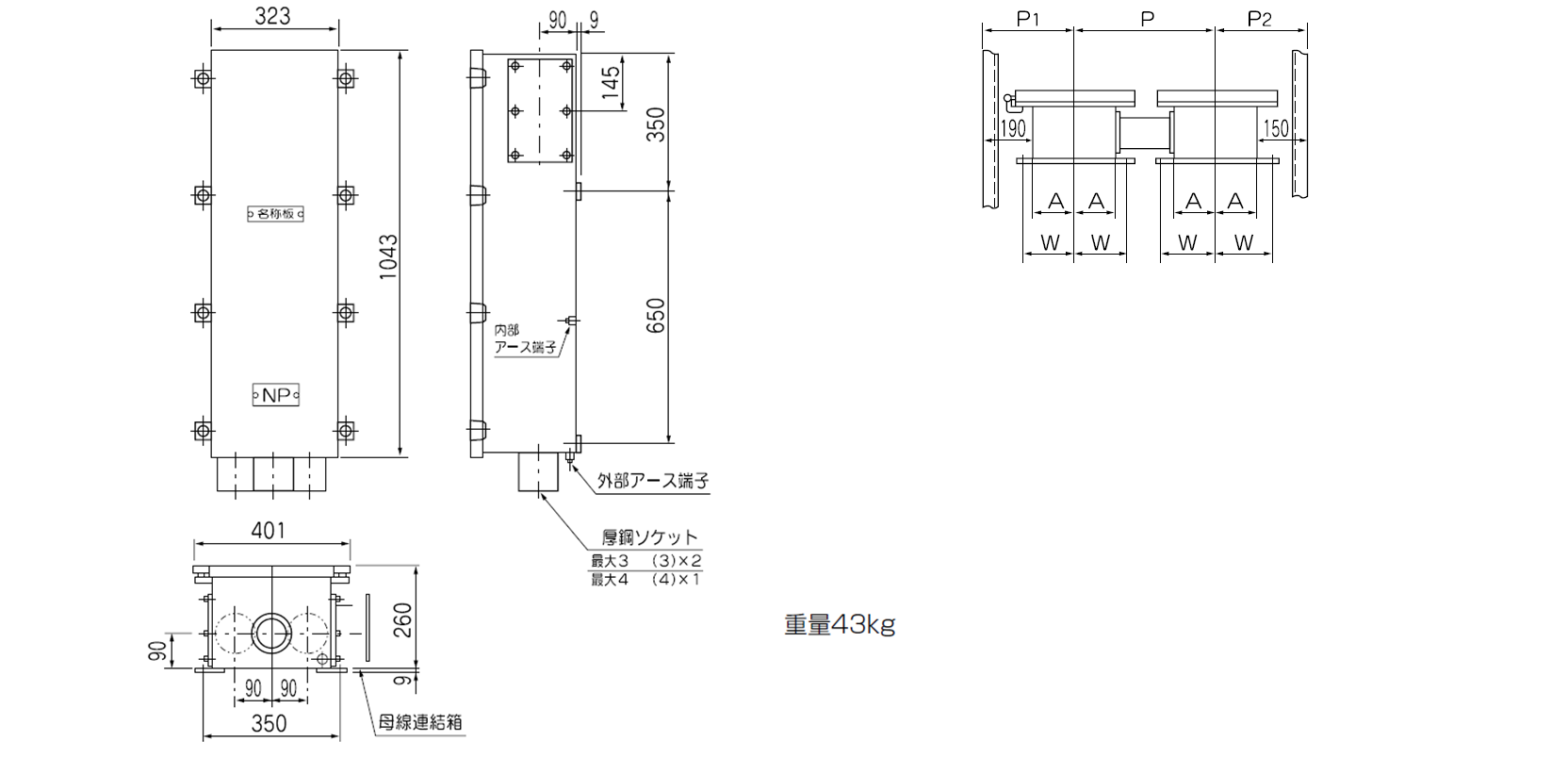

外形図
ユニット間寸法表
(単位：mm)
容器番号 P P1 P2 W A 1 2 3 4 5 6 8 9 左側 右側 ユニット
取付寸法速結面
寸法1 354 377 385 443 483 483 354 428 287 247 120 97 2 377 401 409 466 506 506 377 451 310 270 140 120 3 385 409 417 474 514 514 385 459 318 278 150 128 4 443 466 474 512 552 552 443 497 356 316 190 166 5 483 506 514 552 592 592 483 537 396 356 240 206 6 483 506 514 552 592 592 483 537 396 356 240 206 8 354 377 385 443 483 483 354 428 287 247 120 97 9 428 451 459 497 537 537 428 482 341 301 175 151 TBZL 410 433 441 499 539 539 410 484 343 303 175 153 製品詳細メニュー- TOP
