製品情報
PRODUCTS
戸上電機は、高圧開閉器を主力として、

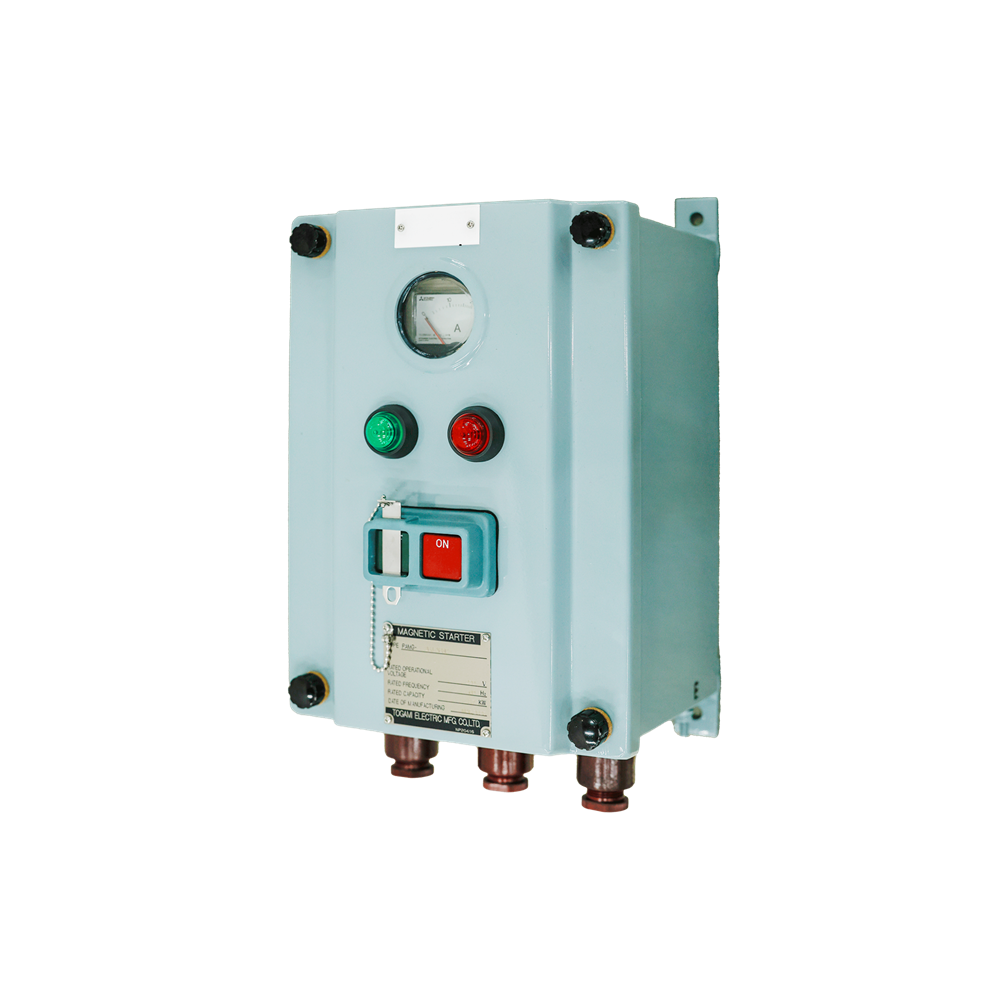

“電気”に関する製品を幅広くラインナップしています。防食形電磁開閉器
(防食形制御機器)腐食性ガス雰囲気中での使用に適した防食形の電磁開閉器です。
特長
- 操作押ボタンのロック装置 操作押ボタンの切ボタンは施錠板によるロック装置を設けていますので、誤動作の場合などに対してきわめて安全です。
- パッキン引込方式の採用 外部導線引込口はパッキン引込方式を採用し、完全にケーブルを緊博する独特の構造になっています。
種類
分類 形式 最高適用負荷(kW) 電流計 表示灯 三相200V 三相400V 鋼板製外箱 PAMG-26J-B 5.5 11 － － PAMG-35J-B 7.5 15 － － PAMG-50H-B 11 22 － － PAMG-80H-B 19 37 － － PAMG-100H-B 22 45 － － PAMG-150H-B 40 75 － － PAMG-26J-ABC 5.5 11 ○ － PAMG-35J-ABC 7.5 15 ○ － PAMG-50H-ABC 11 22 ○ － PAMG-80H-ABC 19 37 ○ － PAMG-100H-ABC 22 45 ○ － PAMG-150H-ABC 40 75 ○ －
※特殊品については別途お問い合わせください。
定格および仕様
形式 電磁開閉器 最高適用負荷(kW) 適用ケーブル外径(φ) 200V～220V 380V～440V 主回路 操作 PAMG-26J 26J 5.5 11 11～16 11～16 PAMG-35J 35J 7.5 15 15～19 11～16 PAMG-50H 50H 11 22 18～22 11～16 PAMG-80H 80H 19 37 26～31 11～16 PAMG-100H 100H 22 45 26～31 11～16 PAMG-150H 150H 40 75 32～39 11～16 ※電流計付の場合
1．30Aまではダイレクト電流計を標準としますが、ご指定によりCT付も製作致します。
2．30A超過の場合はCT付となります。
3．電流に関係なく、遠方に電流計を設置される場合はCT付となります。

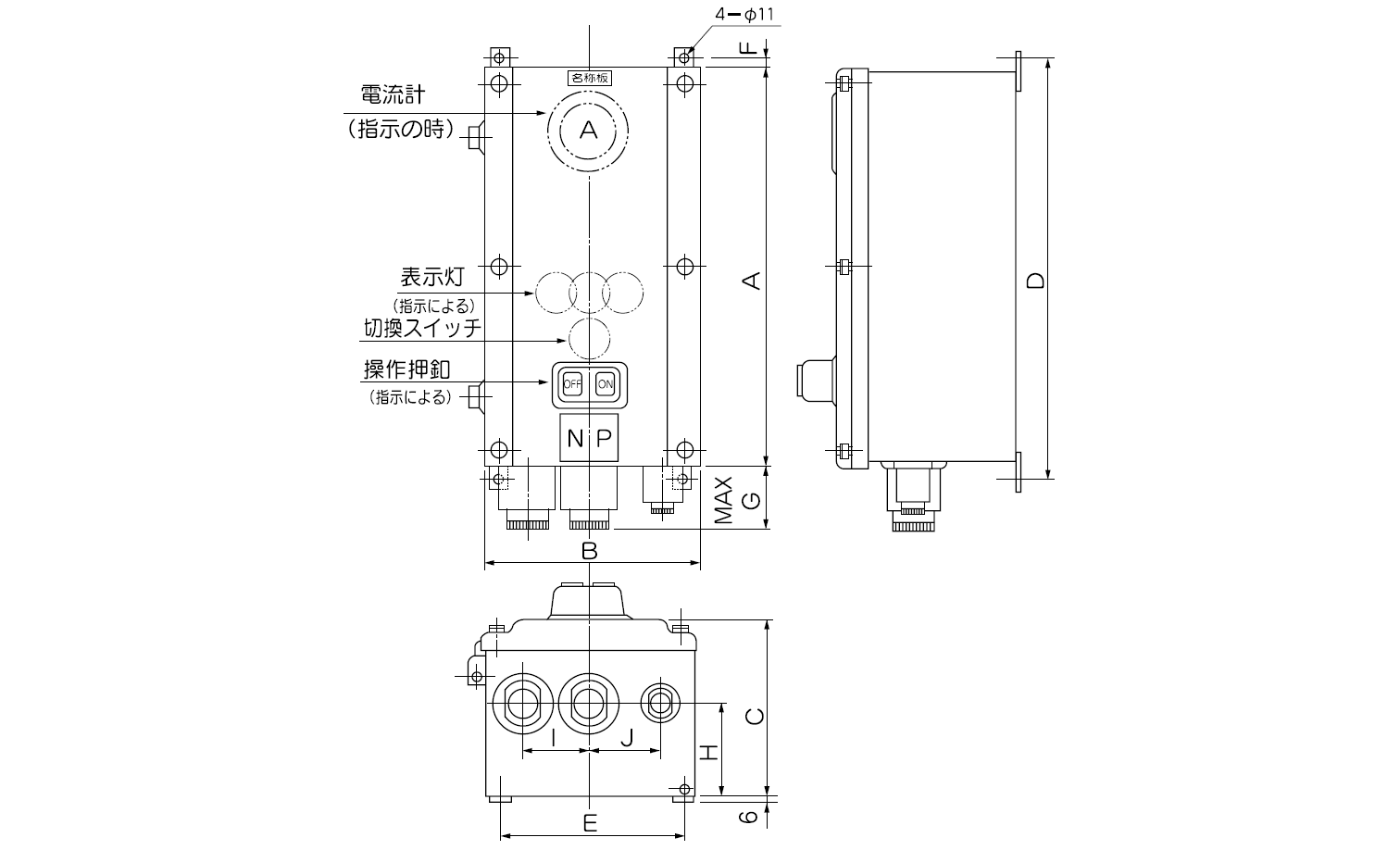

外形図
外形寸法
(単位：mm)
形式 A B C D E F G H I J 重量(kg) 電流計なし PAMG-26J 265 205 175 290 160 13 70 95 65 60 13 PAMG-35J 265 205 175 290 160 13 70 95 65 60 13 PAMG-50H 345 245 205 370 200 13 80 110 75 75 15 PAMG-80H 345 245 205 370 200 13 80 110 75 75 15 PAMG-100H 465 245 205 490 200 13 80 110 75 75 18 PAMG-150H 465 345 245 490 300 13 90 110 100 100 22 電流計付 PAMG-26J-A 345 245 205 370 200 13 70 110 75 75 15 PAMG-35J-A 345 245 205 370 200 13 70 110 75 75 15 PAMG-50H-A 465 245 205 490 200 13 80 110 75 75 18 PAMG-80H-A 465 245 205 490 200 13 80 110 75 75 18 PAMG-100H-A 565 245 205 590 200 13 80 110 75 75 20 PAMG-150H-A 565 345 245 590 300 13 90 110 100 100 25 詳細
- 本製品に関わる配線／運転／保守／点検作業は、関連法規などの専門知識及び技能を持った方が実施ください。
- 危険場所に設置する場合、形式により設置可能な危険エリアが異なりますので、対応する危険エリアを必ずご確認ください。
- 仕様／デザイン等は予告無く変更する場合がございます。
