製品情報
PRODUCTS
戸上電機は、高圧開閉器を主力として、
“電気”に関する製品を幅広くラインナップしています。

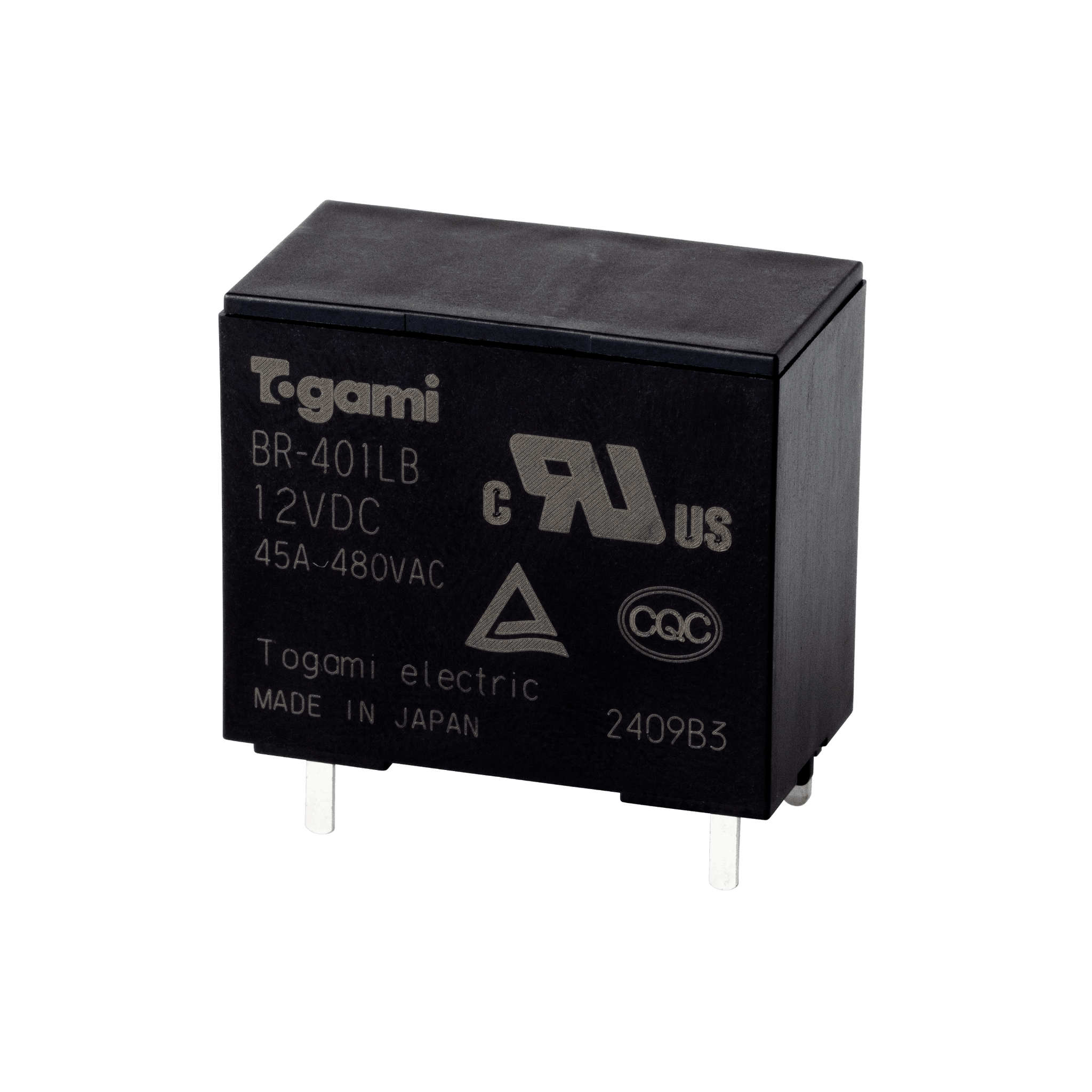

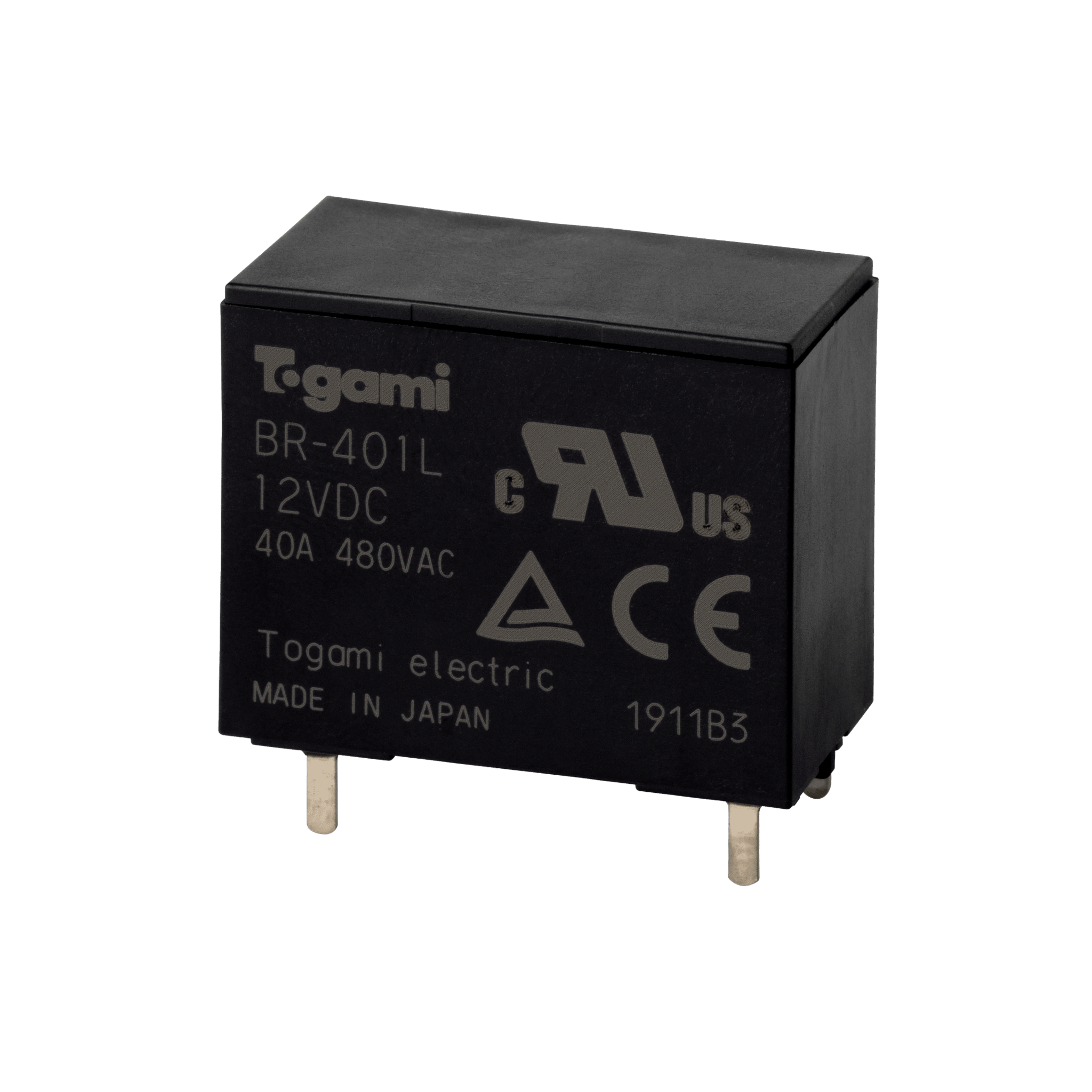

BR-401L
BRシリーズ
インバータの電源回路における突入電流防止回路
用途に最適なリレーです。小型高容量を実現してい
ます。
▼取得国際規格に関する詳細はこちら特長
小型・高容量を実現

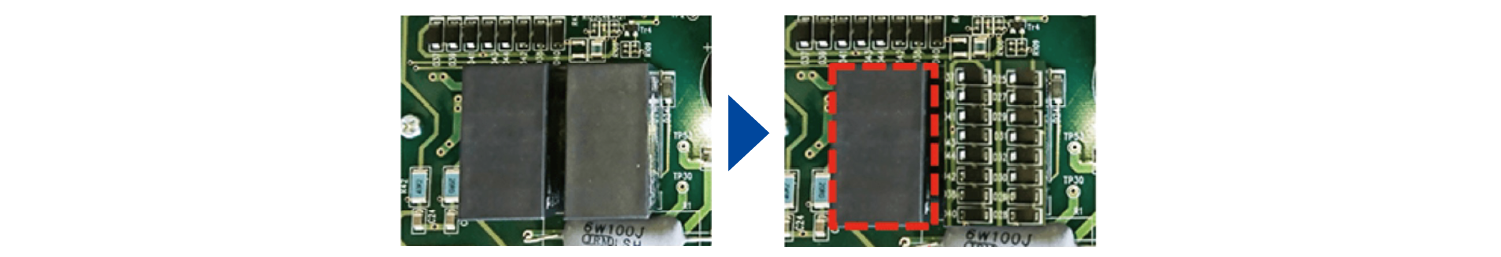

一般的な20Aリレーの大きさで45Aの連続通電電流を実現し、プリント基板の実装スペースを約50%節約しました。設計自由度がアップするとともにプリント基板の小型化にも貢献できます。
使用周囲温度のワイドレンジ化を実現
寒冷地や温暖地でも使用できます。
定格および仕様
一覧
形式 BR-401LB BR-401L BR-301L 接点構成 1a(NO) 接触抵抗(初期値) 100mΩ以下(6VDC 1A、電圧降下法) 接点材質 銀合金 定格動作電圧 480VAC 連続通電電流 45A 40A 30A 接点定格
(抵抗負荷)250VAC 440VAC 480VAC 250VAC 440VAC 480VAC 250VAC 440VAC 480VAC 40A 28A 25A 40A 28A 25A 30A 21A 19A 定格遮断容量(50回) 60A 42A 37.5A 60A 42A 37.5A 45A 31.5A 28.5A 最小適用負荷 100ｍA 5VDC 電気的耐久性 10,000回(抵抗負荷) 機械的耐久性 3,000,000回(無負荷) 開閉頻度 無負荷 1,800回/時 定格負荷 120回/時 最低動作電圧※1 定格コイル電圧の95%以下 定格コイル電圧の85%以下 復帰電圧 定格コイル電圧の10%以上 最大許容電圧 定格コイル電圧の110% 動作時間 20ms以下 復帰時間 10ms以下 絶縁抵抗(初期値) 1,000MΩ以上 耐電圧(初期値) 開放接点間：1,700VAC 1分間 コイル-接点間：4,500VAC 1分間 定格インパルス電圧
(初期値)開放接点間：2,500V(1.2×50μs) コイル-接点間：6,000V(1.2×50μs) 保護構造 耐フラックス形 絶縁特性
(IEC 61810-1)絶縁距離：空間距離 5.5mm/沿面距離 8.0mm
断路の種類：マイクロ断路
過電圧カテゴリ：Ⅲ
材料グループ：Ⅲa
定格絶縁電圧(Ui)：500V 定格絶縁電圧(Ui)：250V
コイル-接点間：基礎絶縁 コイル-接点間：強化絶縁
汚損度：2 汚損度：3耐衝撃性 誤動作 ピーク加速度 100m/s2 作用時間 11ms 耐久 ピーク加速度 1,000m/s2 作用時間 6ms 耐振動性 誤動作 周波数範囲 10~55~10Hz 複振幅 1.5mm 耐久 使用条件 結露、氷結しないこと。
硫化ガス、有機ガス雰囲気中に長期間放置あるいは使用される場合、
接点表面が腐食し接触抵抗が増大する可能性があります。
シリコン含有の製品をリレー近傍で使用しないで下さい。

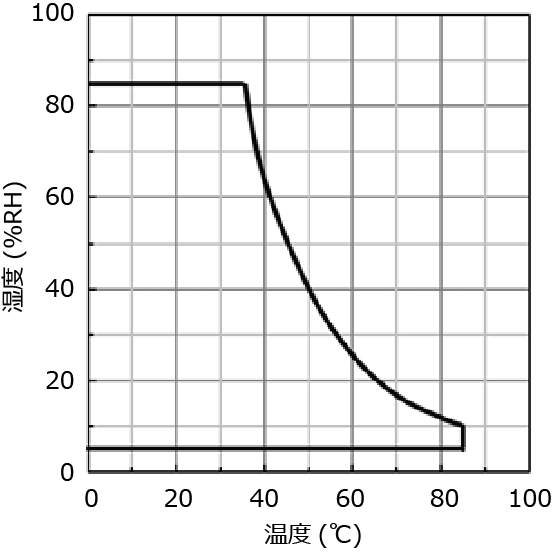

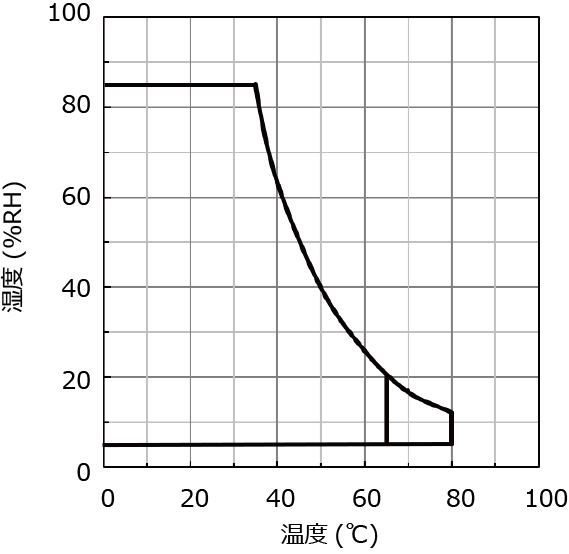

接点表面に酸化シリコンを生成し、接触障害を起こす可能性があります。使用周囲温度 -40～85℃ -40～65℃ 保存周囲温度 -40～80℃ 使用・保存温湿度範囲
標高 2,000m以下 はんだ耐熱性 フローソルダ式 はんだ温度260±3℃ 浸せき保持時間5±0.5s 手付けはんだ こて先温度350℃以下 はんだ時間3s以内 取付方向 制限なし 質量 約26g 包装形態 個装単位 100個 出荷単位 300個 または 500個
※1 最低動作電圧は、最大周囲温度におけるホットスタート値です。操作コイル
定格コイル電圧 6VDC 12VDC 24VDC 定格電流 150mA 75mA 46mA 定格消費電力 0.9W 0.9W 1.1W コイル抵抗 40Ω 160Ω 525Ω

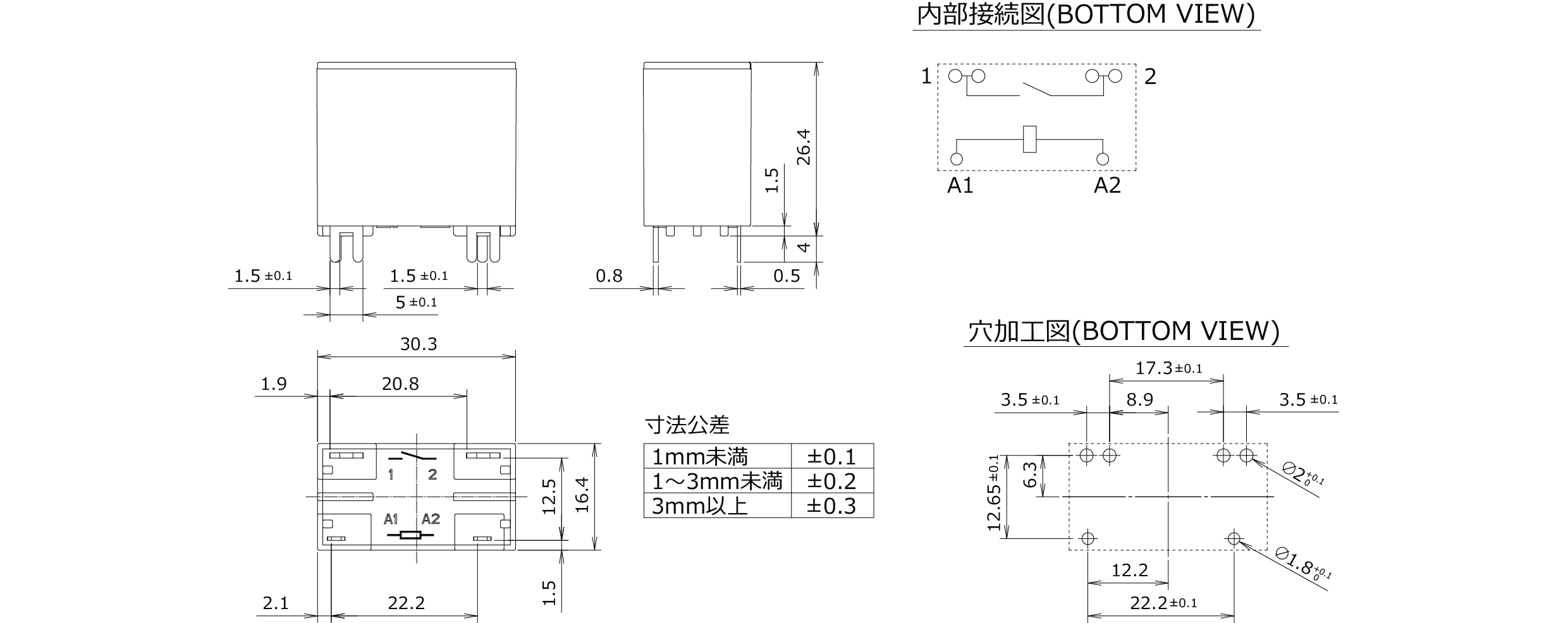

※ 定格電流、定格消費電力、コイル抵抗はコイル温度が+23℃における値で、公差は±10%です。外形図
取得国際規格
■安全規格認証定格
BR-401LB
認証機関 認定定格 回数 周囲温度 UL 40A 277VAC(抵抗負荷)
25A 480VAC(抵抗負荷)10,000回 85℃ TUV 40A 250VAC(抵抗負荷)
28A 440VAC(抵抗負荷)
25A 480VAC(抵抗負荷)CQC 40A 250VAC(抵抗負荷)
28A 440VAC(抵抗負荷)
25A 480VAC(抵抗負荷)BR-401L
認証機関 認定定格 回数 周囲温度 UL 40A 277VAC(抵抗負荷)
25A 480VAC(抵抗負荷)10,000回 65℃ TUV 40A 250VAC(抵抗負荷)
28A 440VAC(抵抗負荷)
25A 480VAC(抵抗負荷)CQC 40A 250VAC(抵抗負荷)
28A 440VAC(抵抗負荷)
25A 480VAC(抵抗負荷)BR-301L
認証機関 認定定格 回数 周囲温度 UL 30A 277VAC(抵抗負荷)
19A 480VAC(抵抗負荷)10,000回 65℃ TUV 30A 250VAC(抵抗負荷)
21A 440VAC(抵抗負荷)
19A 480VAC(抵抗負荷)CQC 30A 250VAC(抵抗負荷)
21A 440VAC(抵抗負荷)
