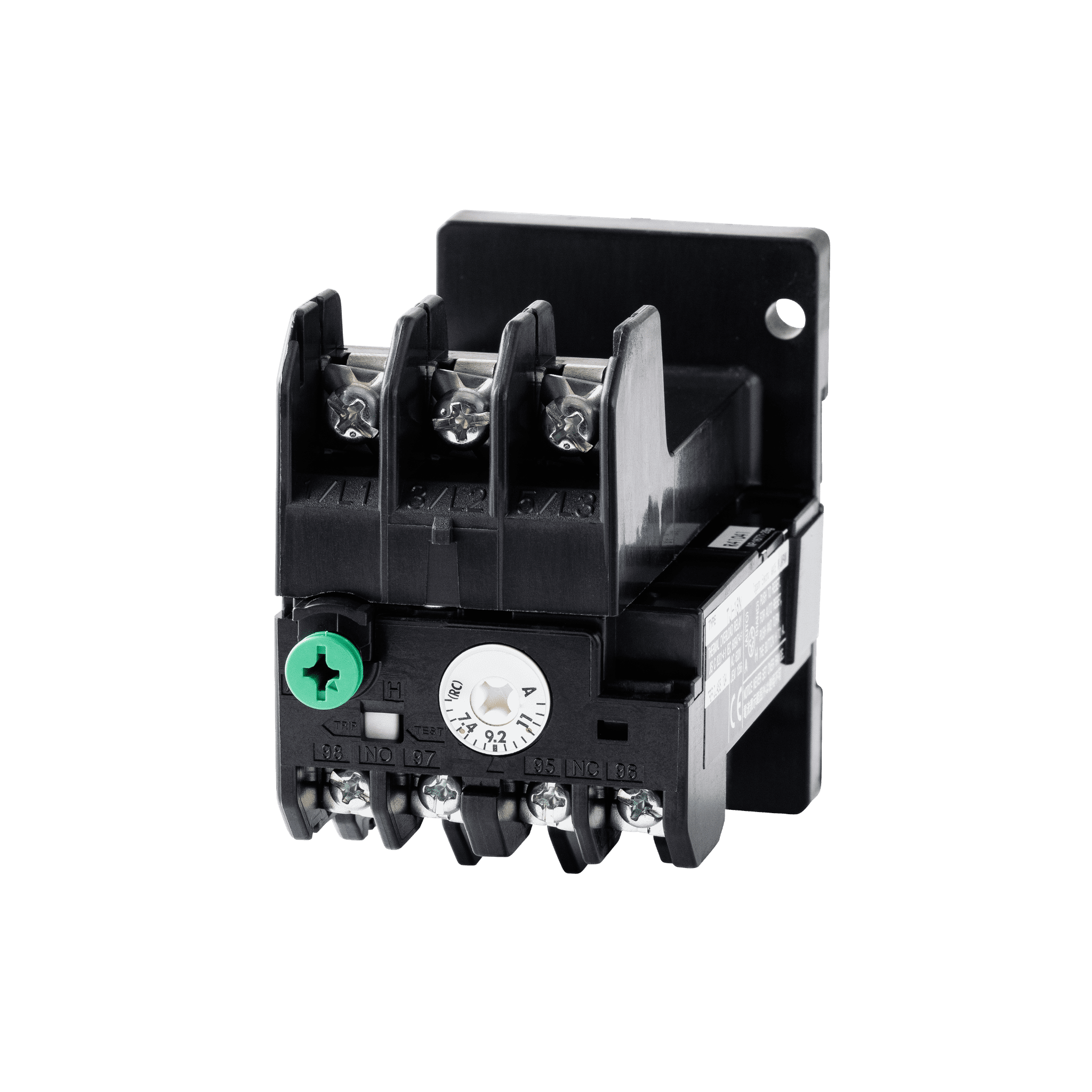

サーマルリレー

過負荷や欠相を感知し、モータやコンプレッサの
焼損保護に最適です。

特長

標準形（2素子・3素子）、欠相保護形に加え、速動形、遅動形とバリエーション豊富です。
各種モータの過負荷、拘束による損傷を防止します。
-20℃～60℃の範囲内で周囲温度が変化しても周囲温度補償機能があるため自動的に動作電流を補正します。
出力接点は、1NO，1NCの独立接点です。
手動復帰・自動復帰の切替えは、リセットボタンを押し込み90度回転させることで切替えが可能です。
TJ-18N、TJ-35～TJ-125およびTJ-400Nは、単独形として使用できます。

定格および仕様

　一覧

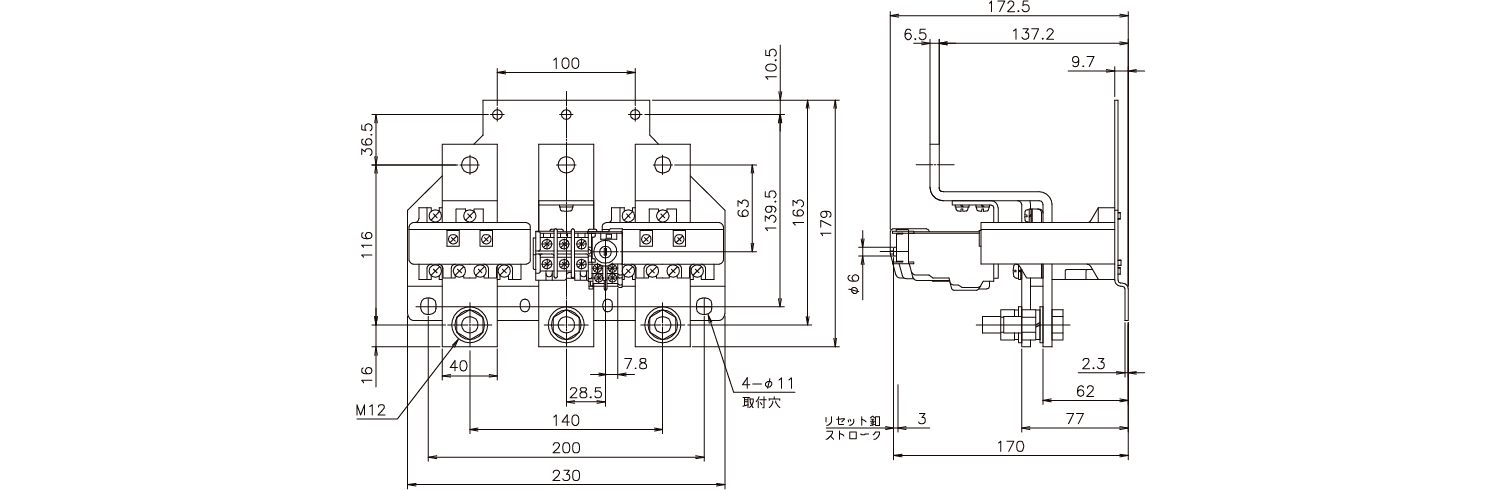

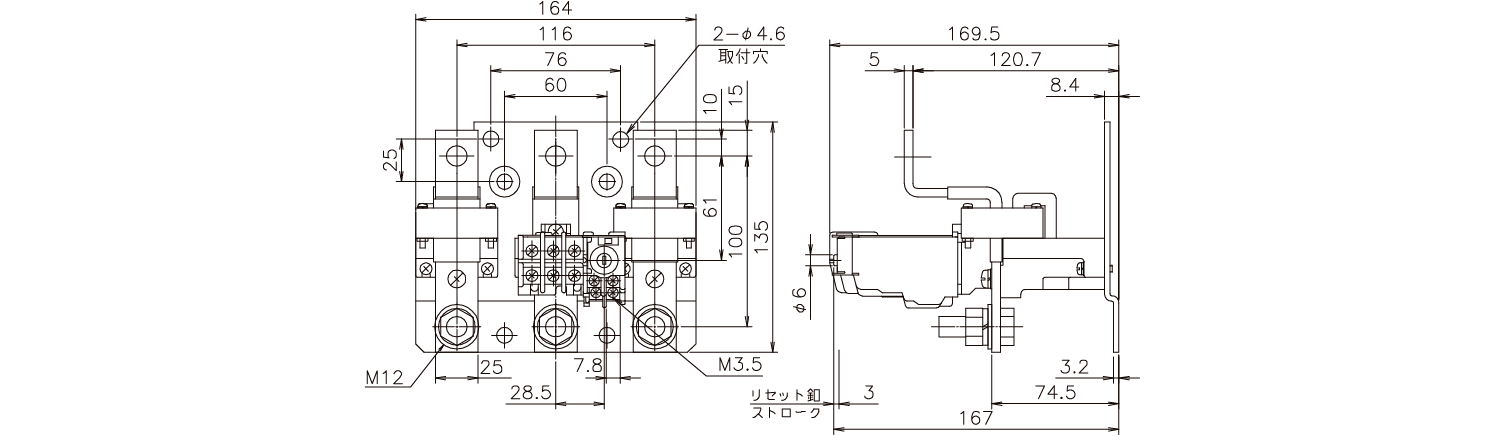

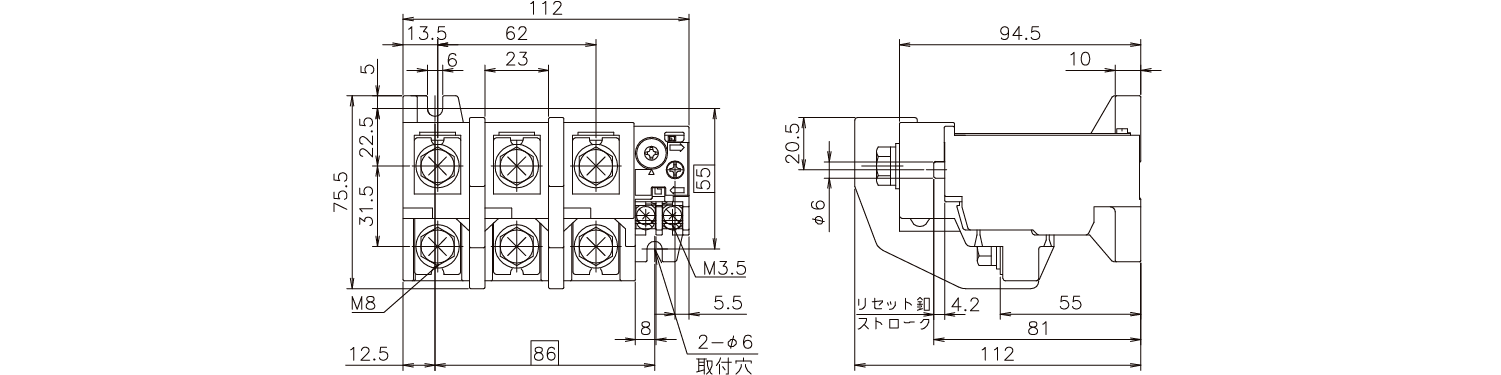

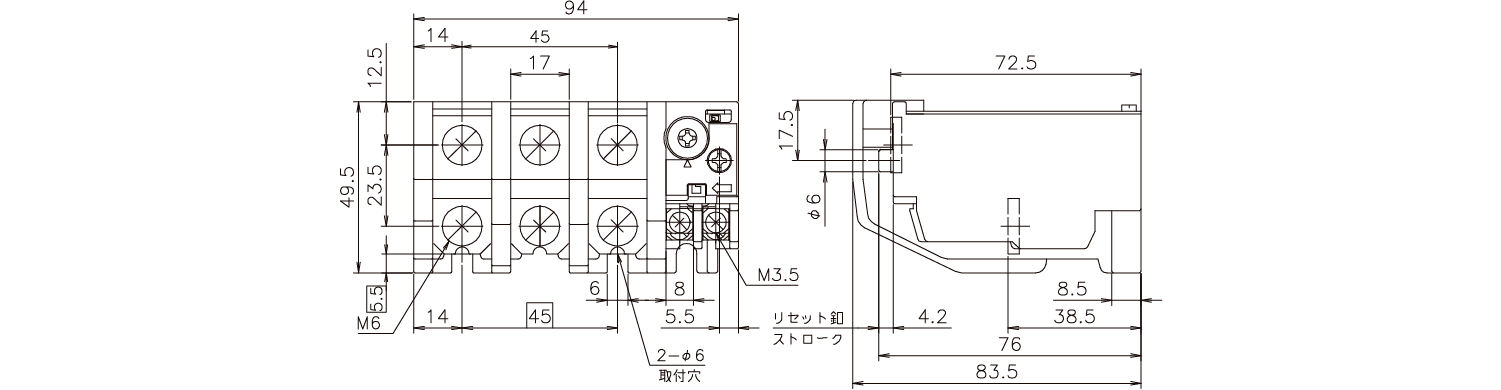

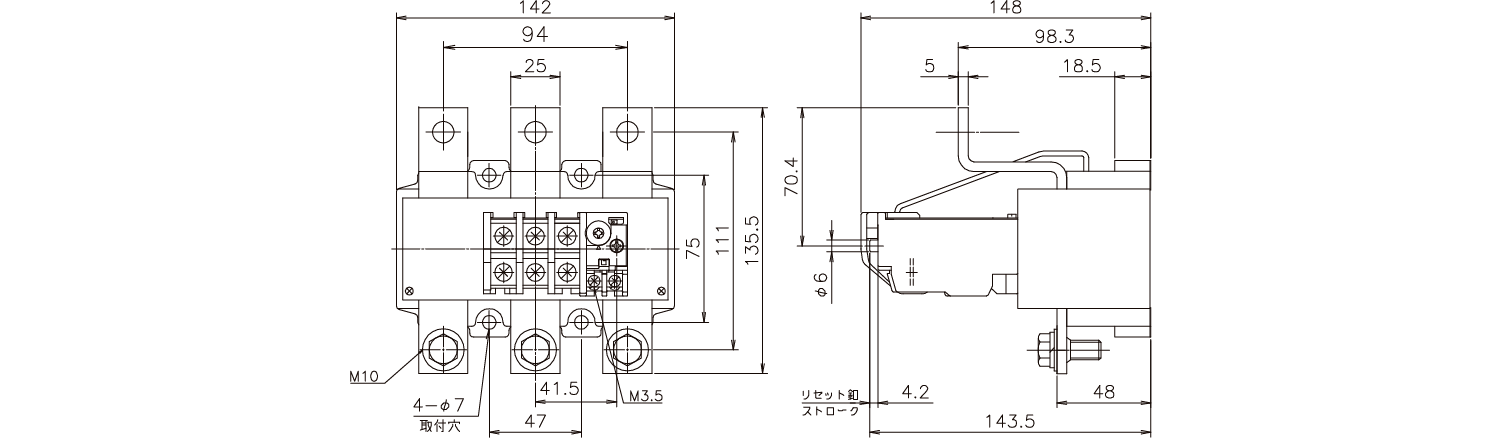

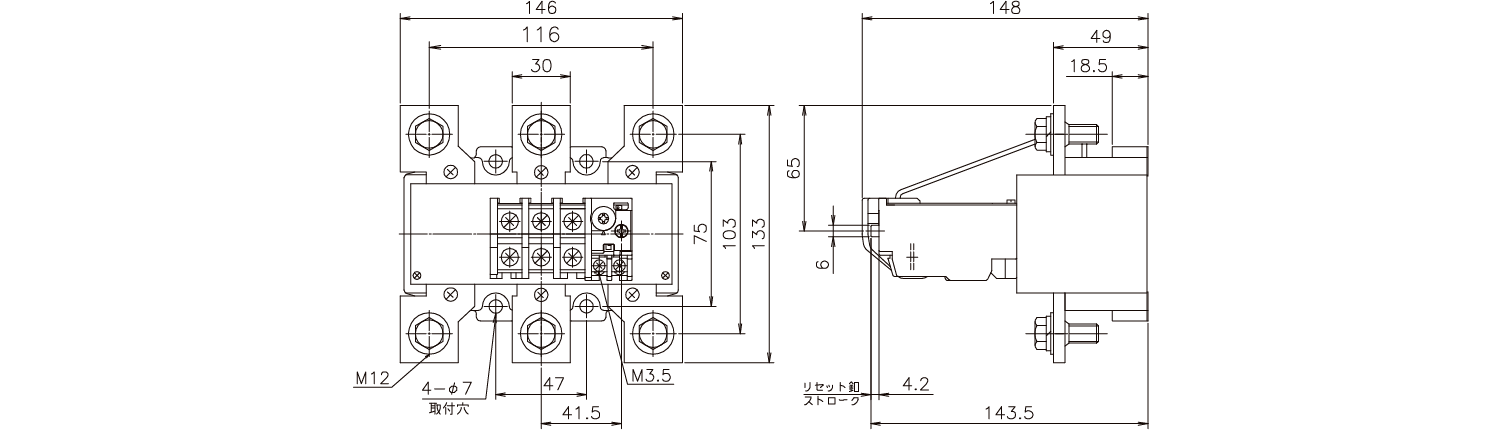

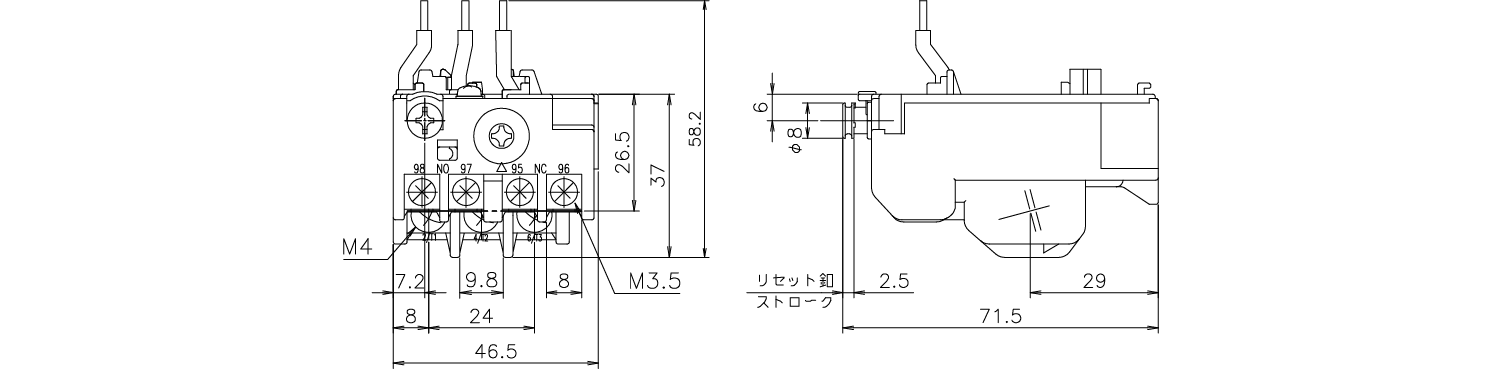

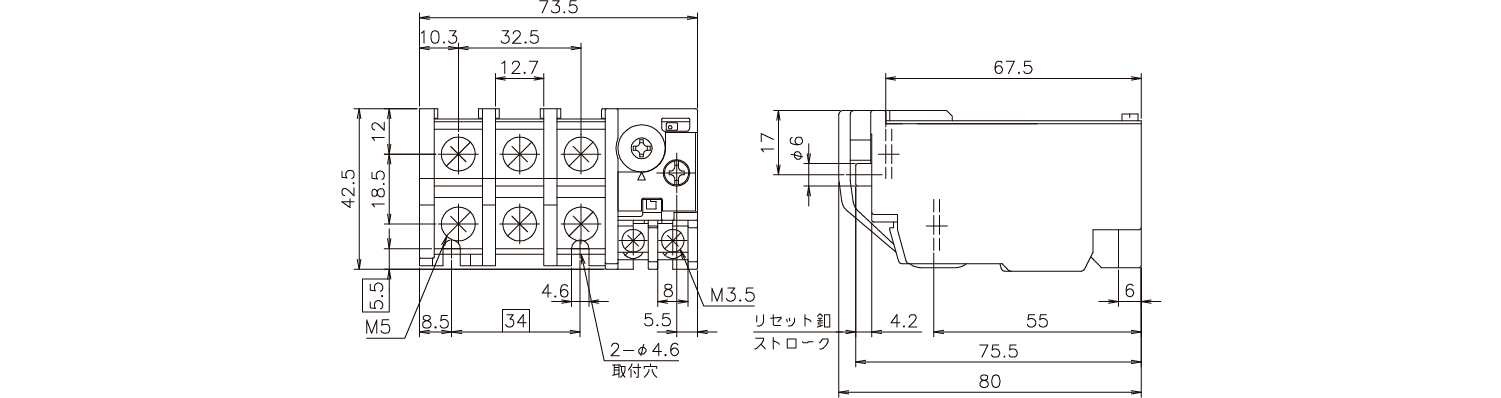

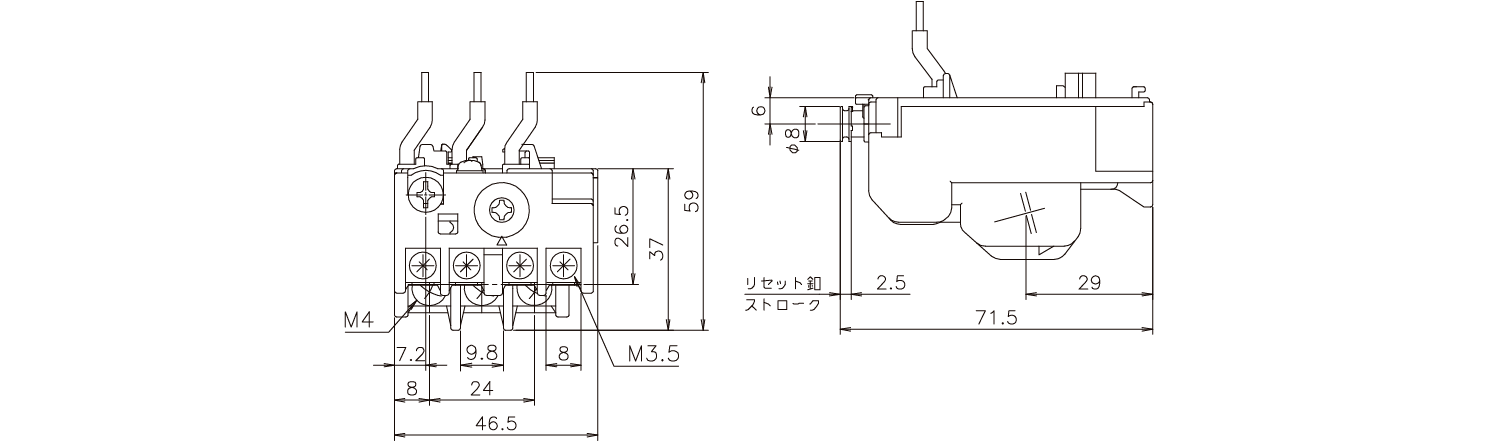

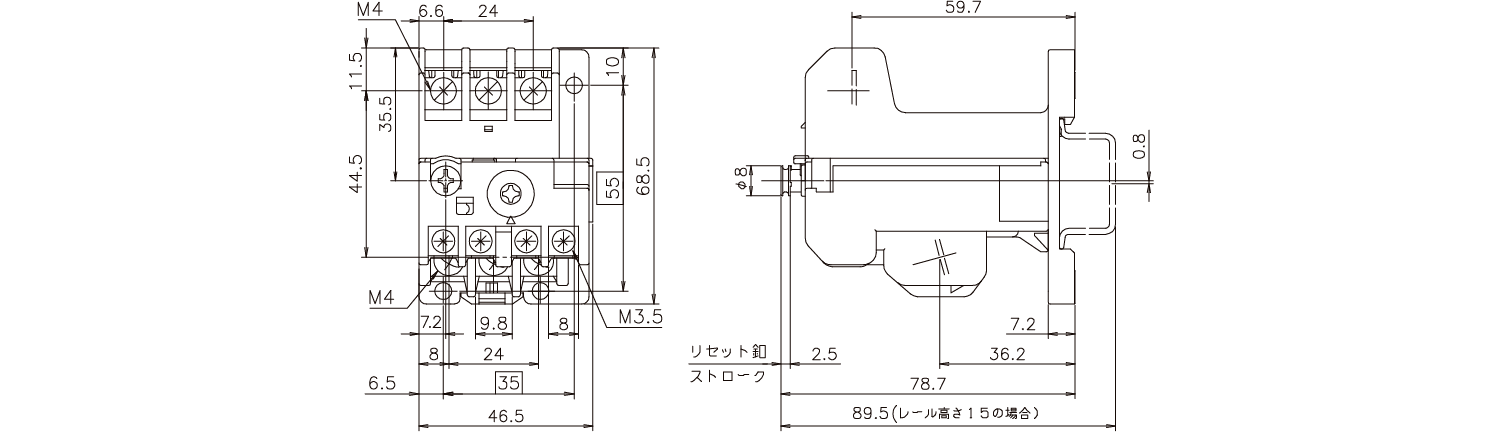

形式	標準形^※1	TJ-18JA	TJ-18	TJ-18N	TJ-35	TJ-50	TJ-125	TJ-220^※2	TJ-400N^※2	T-400^※3	T-600^※3
	欠相保護形^※1	GTJ-18JA	GTJ-18	GTJ-18N	GTJ-35	GTJ-50	GTJ-125	GTJ-220^※2	GTJ-400N^※2	GT-400^※3	GT-600^※3
	3素子形	TJ-18JA-3	TJ-18-3	TJ-18N-3	TJ-35-3	TJ-50-3	TJ-125-3	TJ-220-3^※2	TJ-400N-3^※2	-^※4	-^※4
組合せ電磁接触器		PAK-6JC^※5	PAK-11J PAK-12J PAK-20J PAK-21J	単独使用専用形	PAK-26J PAK-35J PAK-50J	PAK-50H PAK-65H PAK-80H PAK-95H	PAK-100H PAK-125H PAK-150H	PAK-220H	単独使用専用形	PAK-300J PAK-400J	PAK-600J
極数		3		3	3	3	3	3	3	3	3
素子数	標準形	2		2	2	2	2	2	2	2	2
	欠相保護形	3		3	3	3	3	3	3	3	3
	3素子形	3		3	3	3	3	3	3	3	3
単独使用の可否		-		可	可	可	可	-	可	-	-
定格電流値 (A)^※6	標準形欠相保護形 3点セット電流目盛	0.2-0.25-0.3 0.24-0.3-0.36 0.28-0.35-0.42 0.4-0.5-0.6 0.56-0.7-0.84 0.64-0.8-0.96 0.8-1-1.2 1-1.2-1.4 1.2-1.4-1.6 1.4-1.8-2.2 1.8-2.3-2.8 2.4-3-3.6 2.9-3.6-4.3 3.7-4.6-5.5 4-5-6 5.4-6.7-8 6-7.5-9 7.4-9.2-11 8.8-11-13 11-13-15 12-15-18 15-18-20 18-22-26 22-26			0.2-0.25-0.3 0.24-0.3-0.36 0.28-0.35-0.42 0.4-0.5-0.6 0.56-0.7-0.84 0.64-0.8-0.96 0.8-1-1.2 1-1.2-1.4 1.2-1.4-1.6 1.4-1.8-2.2 1.8-2.3-2.8 2.4-3-3.6 2.9-3.6-4.3 3.7-4.6-5.5 4-5-6 5.4-6.7-8 6-7.5-9 7.4-9.2-11 8.8-11-13 11-13-15 12-15-18 15-18-20 18-22-26 21-26-31 24-30-36 28-34-42 34-42-48 40-48-52 46-56-65	12-15-18 18-22-26 21-26-31 24-30-36 28-34-42 34-42-48 40-48-58 46-56-64 56-68-80 68-80-94 76-90-100	34-42-48 40-48-58 46-56-64 56-68-80 68-80-94 76-90-100 85-105-125 110-130-150 130-160-190 170-200-230	65-80-95 85-105-125 105-130-150 130-160-190 150-190-230 185-230-275 215-270-325 265-330-400	150-190-230 185-230-275 215-270-325 265-330-400 310-390-470 400-500-600	^※8 110-140-180 170-240-290 280-380-440	^※8 110-140-180 170-240-290 280-380-440 400-500-600
	標準形欠相保護形 3点セット電流目盛									^※8 110-140-170 140-180-220 200-240-280 240-300-360 300-380-450	^※8 110-140-170 140-180-220 200-240-280 240-300-360 300-380-450 400-500-600
	速動形^※7 1点セット電流固定	2.8～26			4～65	20～100	60～150	－	－	－	－

※1 標準形・欠相保護形の応用商品として、遅動形も製作いたします。
※2 TJ-220・TJ-400NはTJ-35CとCTをセットした形状となります。
※3 T-400・600は、T-21CとCTをセットした形状となります。
※4 T-400、T-600の3素子形は製作できません。
※5 PAK-6JCと組合せる時、接続用付属品は不要です。
※6 電磁接触器に使用できるサーマルリレーの容量は、電磁接触器の定格使用電流以下を選択して下さい。
※7 欠相保護形の場合、8A以上で製作可能です。
※8 T-400およびT-600の定格電流値は、上段が標準形、下段が欠相保護形を示します。
