戸上電機は、高圧開閉器を主力として、
“電気”に関する製品を幅広くラインナップしています。経済形電磁開閉器
ACコイルタイプインチング、プラッキング運転が少なく、電気的寿命が25万回あれば十分な空調機、乾燥機、暖房機などのコンプレッサ、モータやヒータ制御などに最適です。
特長
- 経済形専用の設計を行い低コスト高品質を実現しました。
- 小型機種(15AF)から大型機種(250AF)まで充実したラインナップを揃えています。
定格および仕様
形式/適用 AC-3 三相かご形モータ AC-1 抵抗負荷 定格容量 定格電流 240V 440V 240V 440V 240V 440V CLK-25JF2 － － － － 30A 21A CLK-15JFC 3kW 4.5kW 15A 10A 24A 18A CLK-25J2 － － － － 30A 30A CLK-15JC 3kW 4.5kW 15A 10A 20A 18A CLK-25J3 5.5kW 7.5kW 26A 18A 30A 20A CLK-20J 4kW 5.5kW 20A 13A 26A 20A CLK-26J 5.5kW 7.5kW 26A 18A 30A 28A CLK-28J 7.5kW 11kW 28A 23A 30A 28A CLK-35J2 － － － － 45A 38A CLK-35J3 7.5kW 11kW 35A 26A 45A 38A CLK-35J 7.5kW 11kW 35A 26A 45A 38A CLK-40J 7.5kW 11kW 40A 32A 45A 38A CLK-50J 11kW 19kW 50A 40A 60A 60A CLK-65J 15kW 30kW 65A 65A 65A 65A CLK-65H 15kW 30kW 65A 65A 75A 75A CLK-80H 19kW 37kW 80A 75A 90A 90A CLK-100H 22kW 40kW 100A 80A 110A 110A CLK-125H 30kW 55kW 125A 110A 150A 150A CLK-150H 37kW 60kW 150A 125A 170A 170A CLK-200H 50kW 80kW 200A 160A 220A 220A CLK-250H 68kW 90kW 250A 180A 260A 260A 外形図

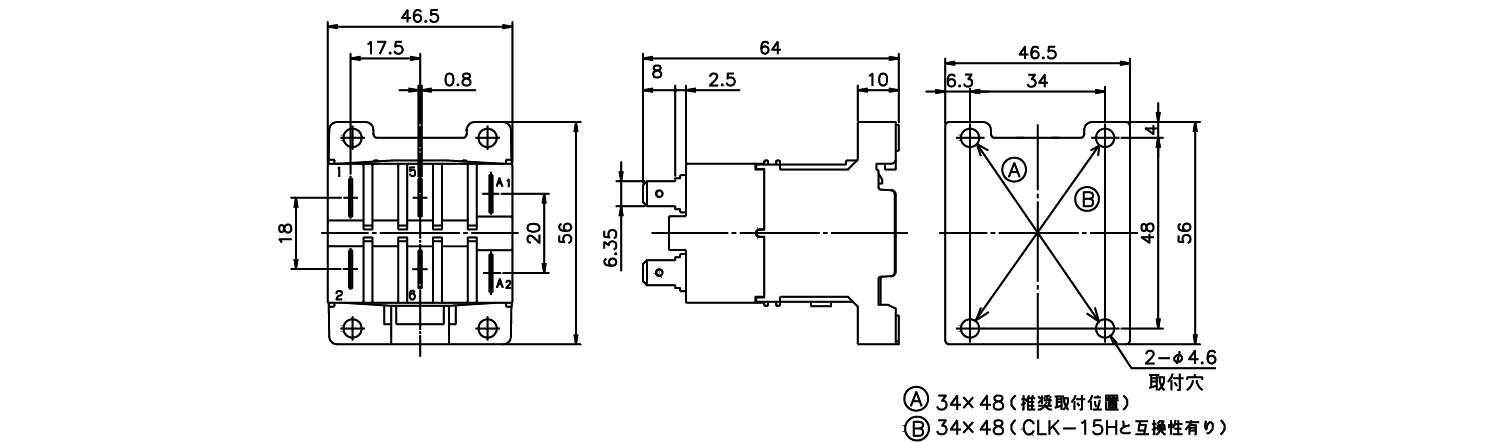

■電磁接触器CLK-25JF2

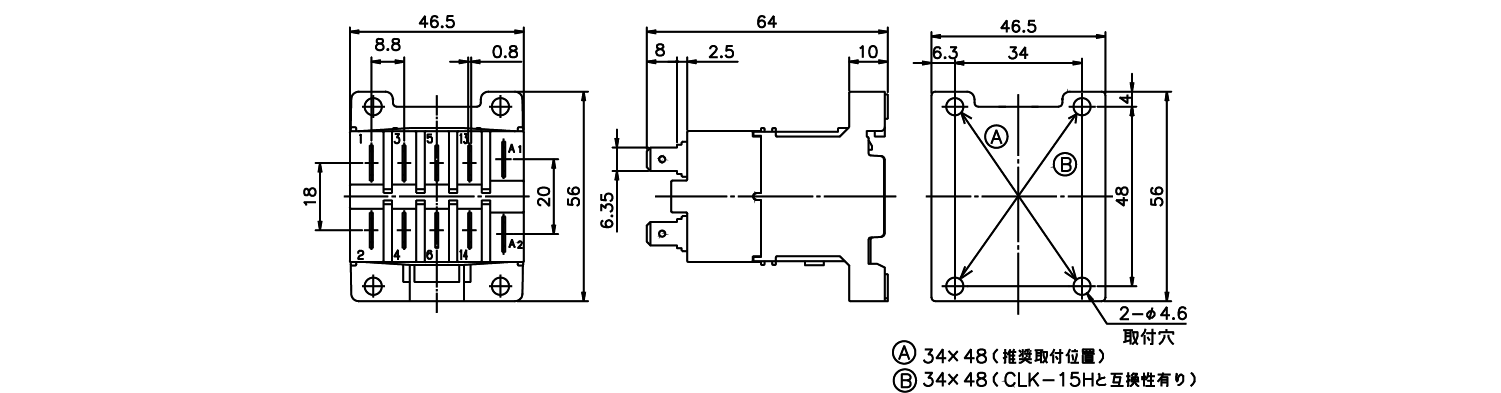

CLK-15JFC

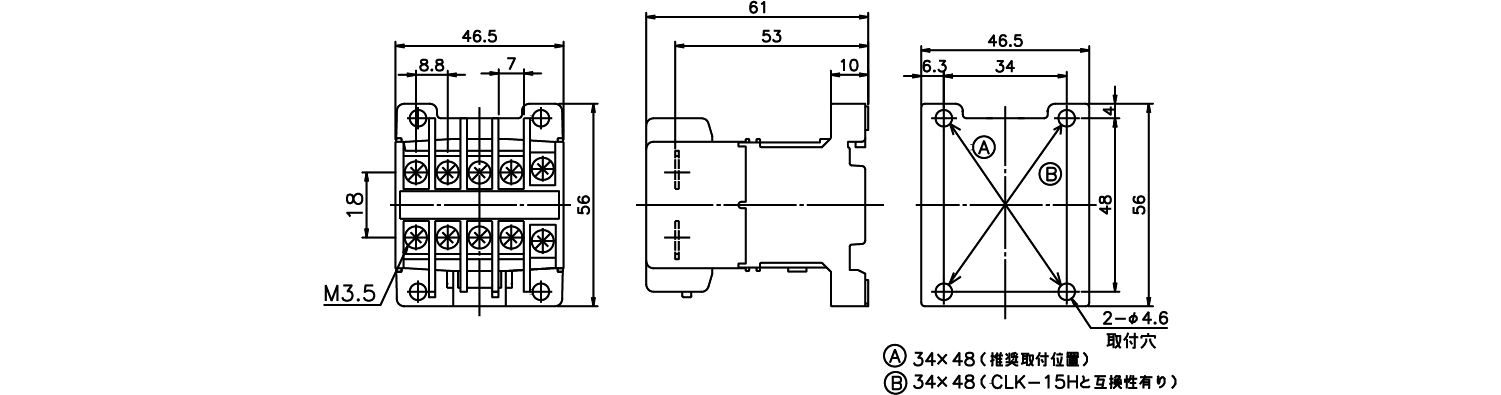

CLK-15JC

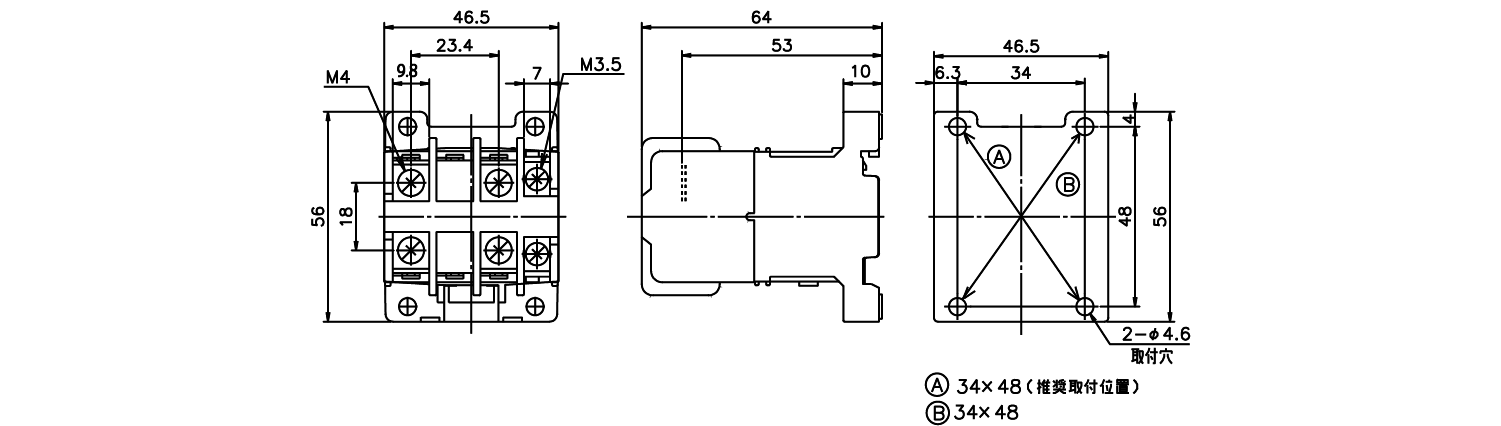

CLK-25J2

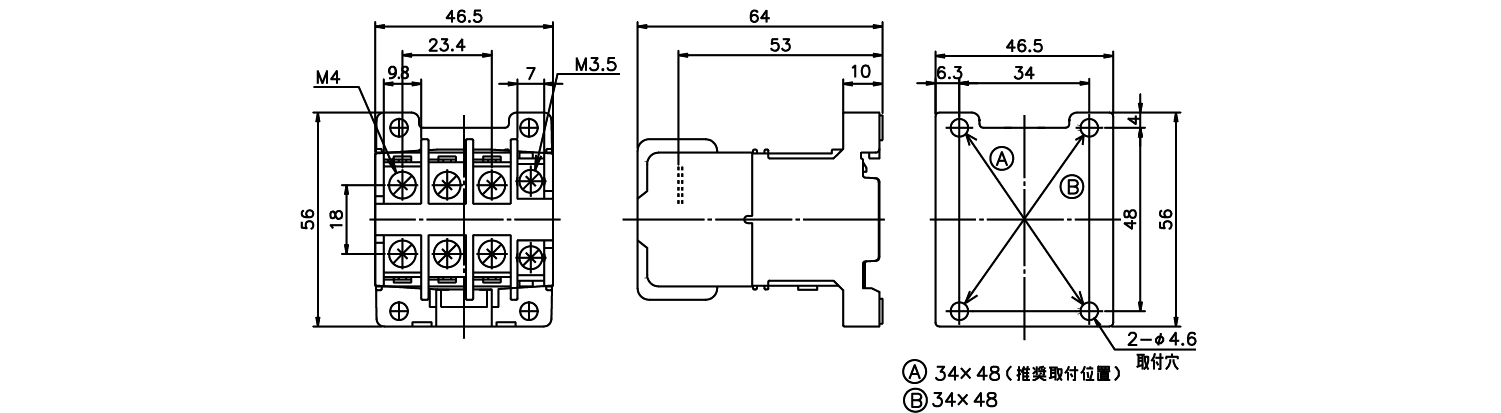

CLK-25J3

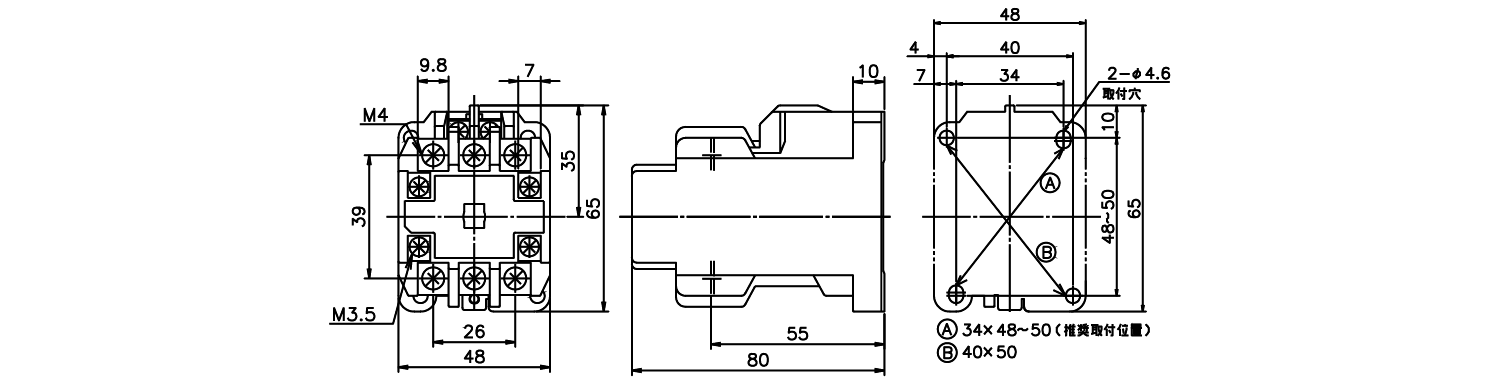

CLK-20J・26J・28J

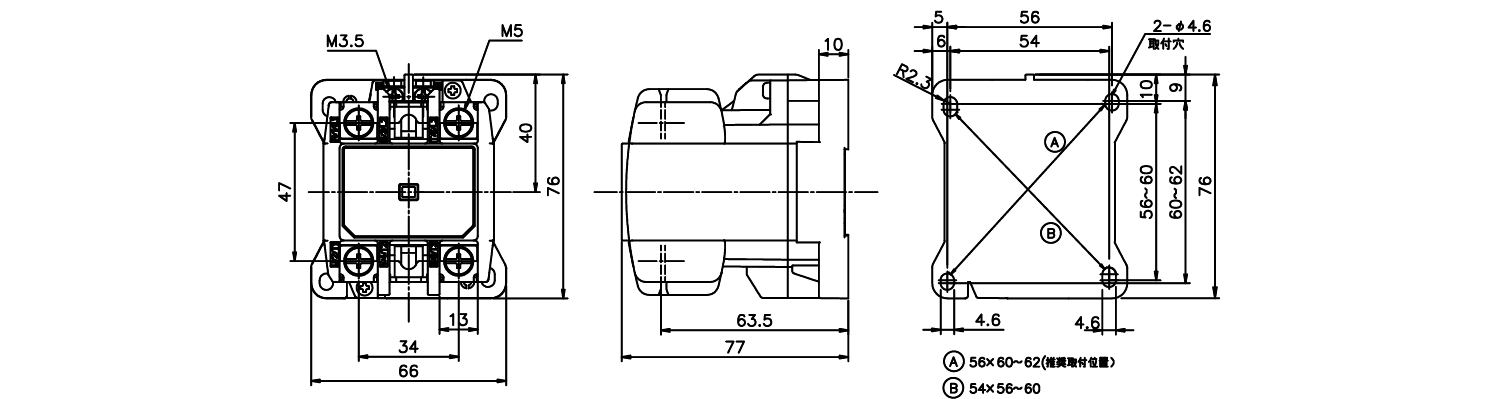

CLK-35J2

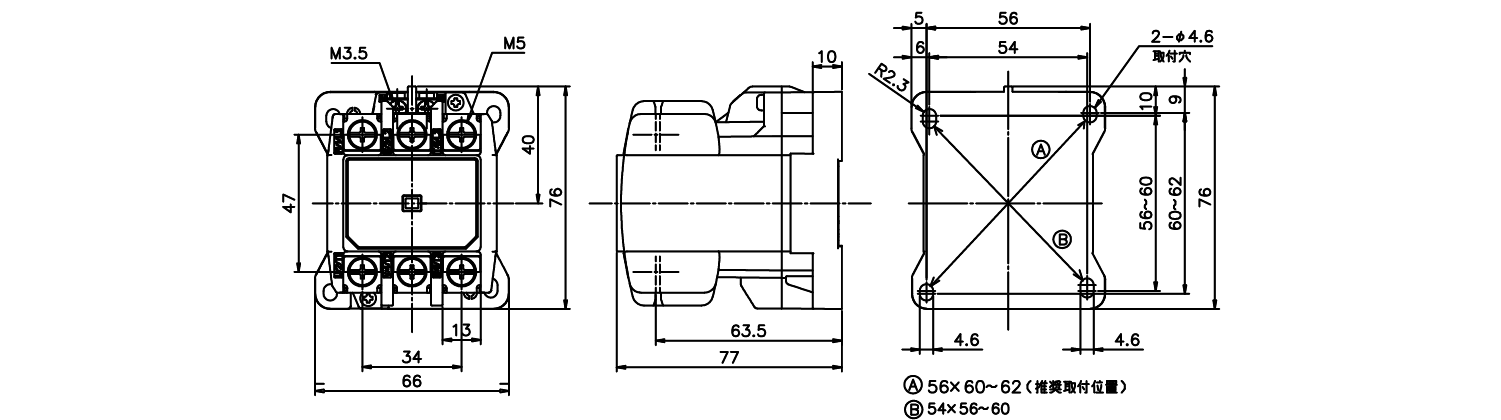

CLK-35J3

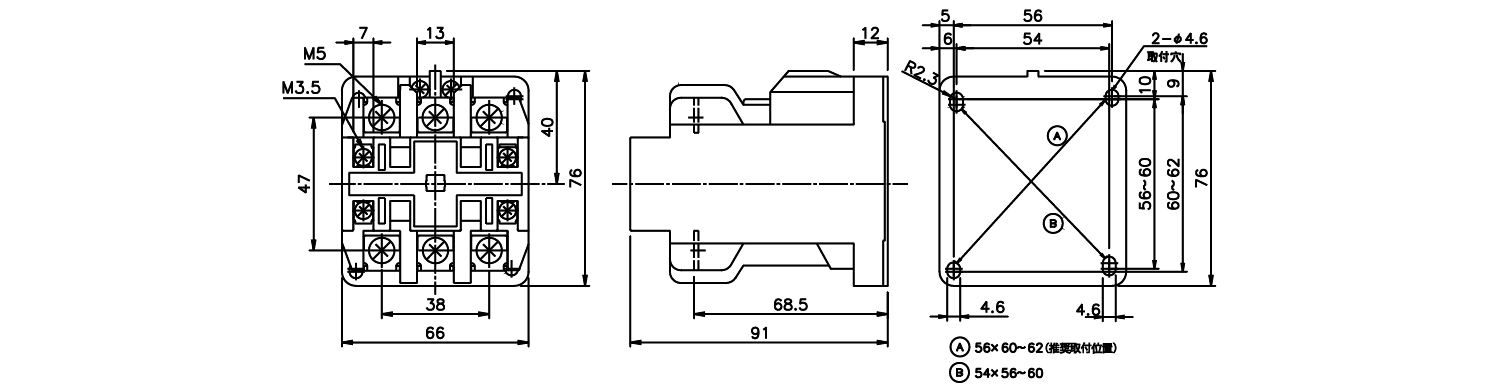

CLK-35J・40J

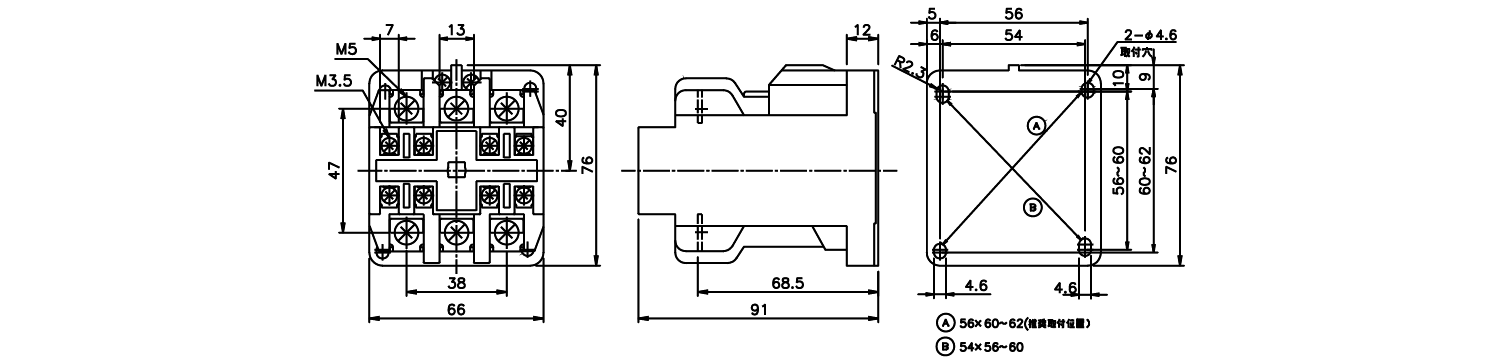

CLK-50J

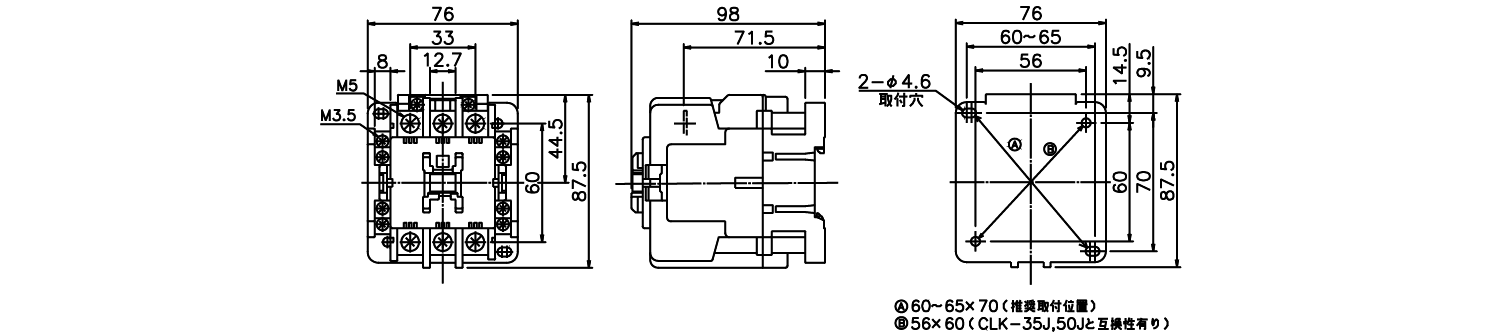

CLK-65J

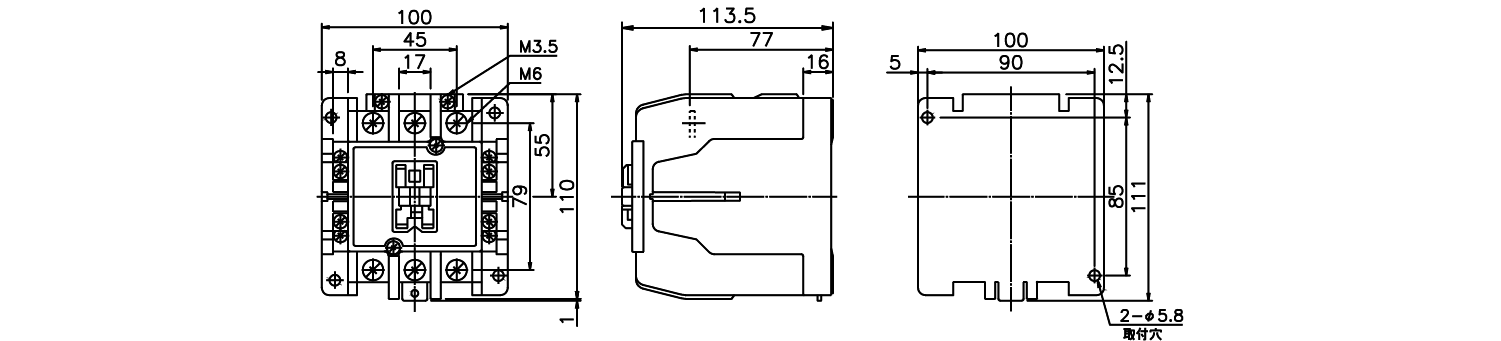

CLK-65H・80H・100H

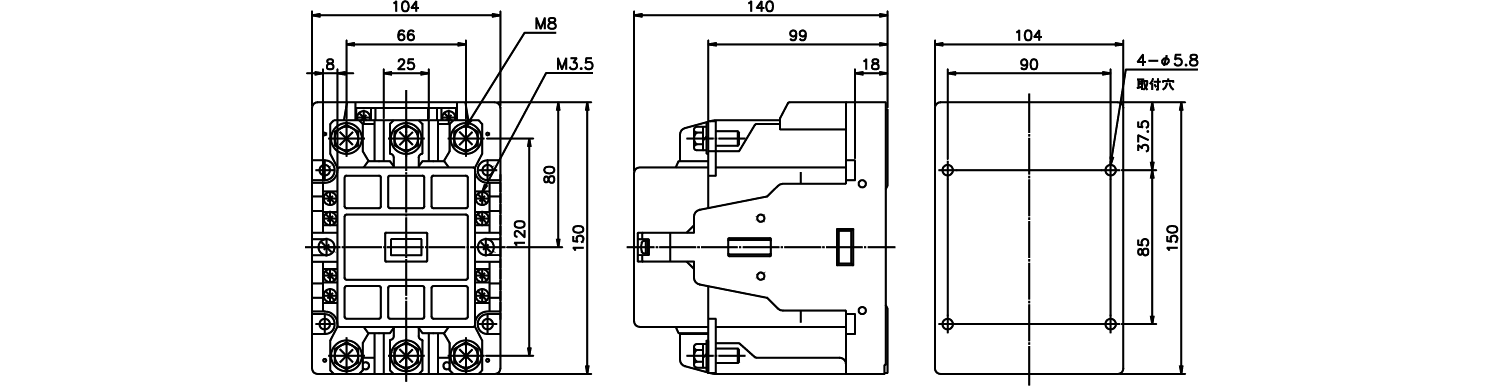

CLK-125H・150H

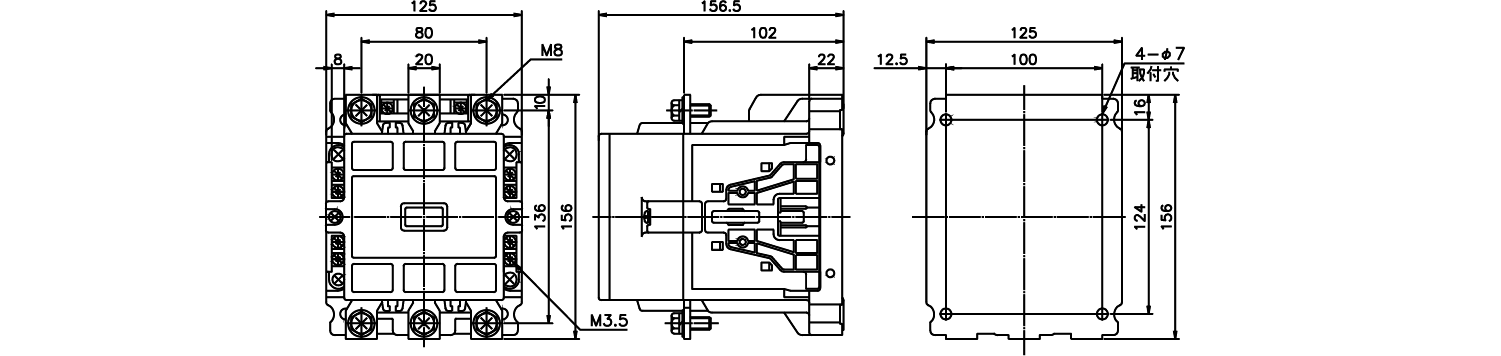

CLK-200H

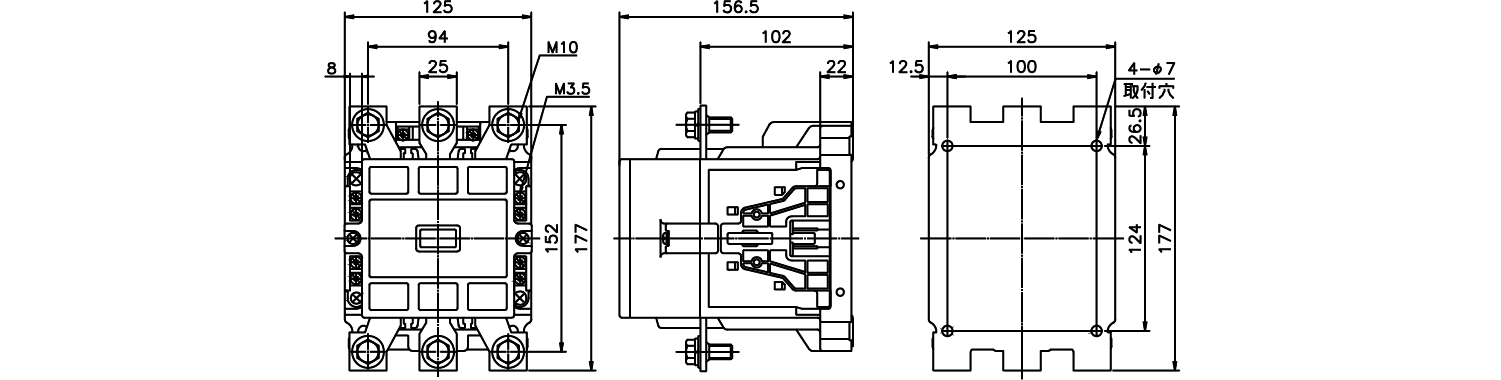

CLK-250H

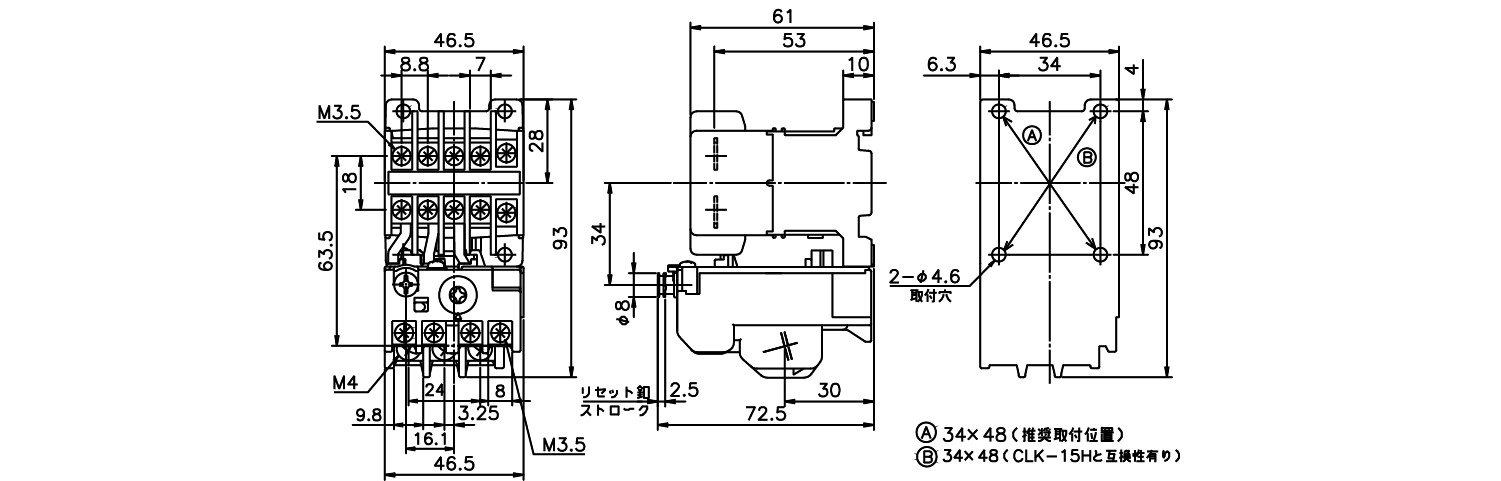

■電磁開閉器CLK-15JTC

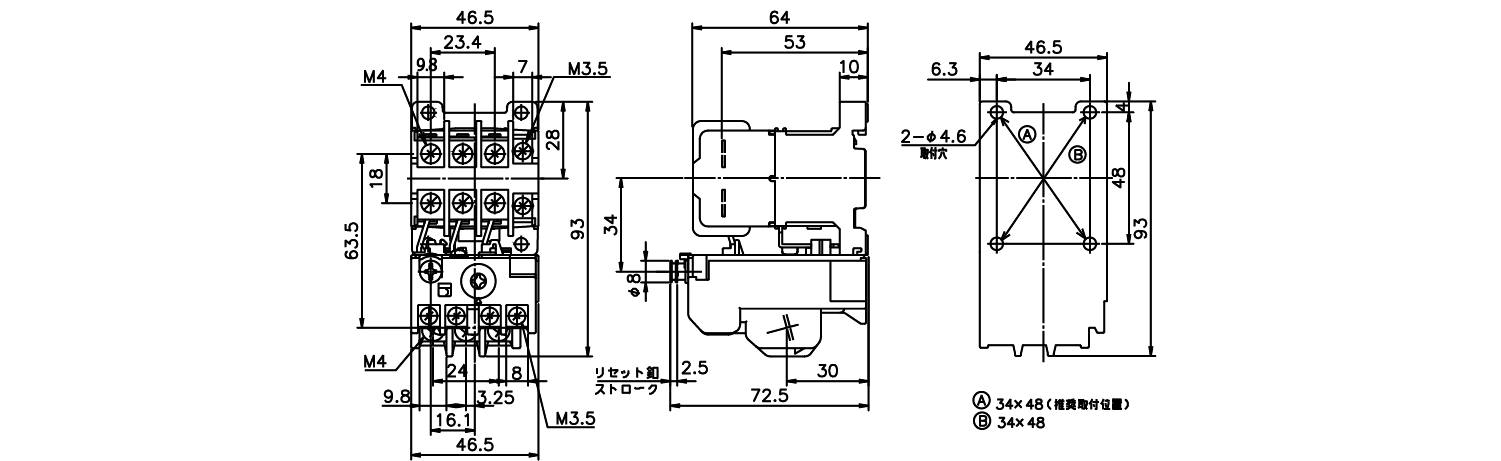

CLK-25J3T

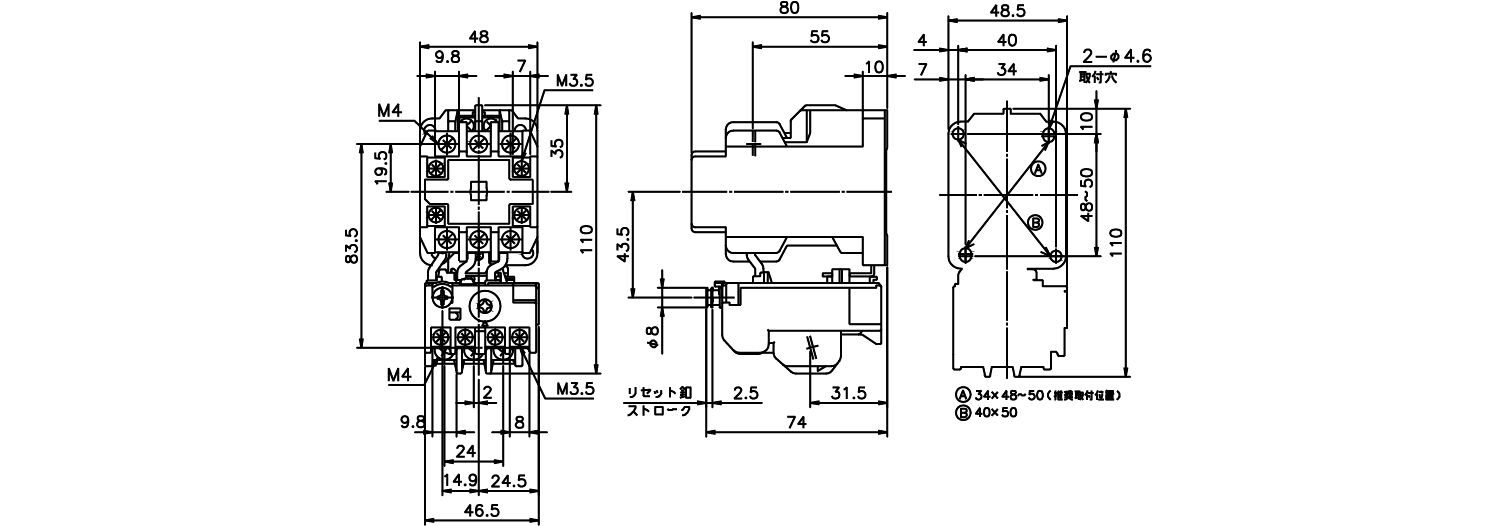

CLK-20JTC・26JTC・28JT

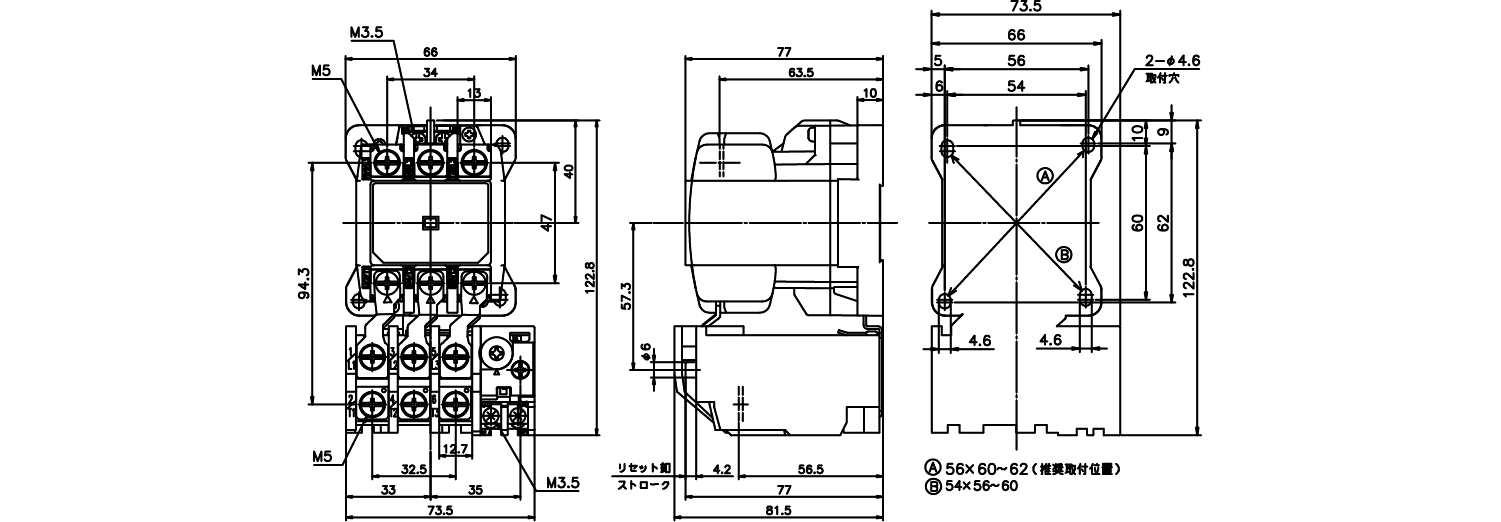

CLK-35J3T

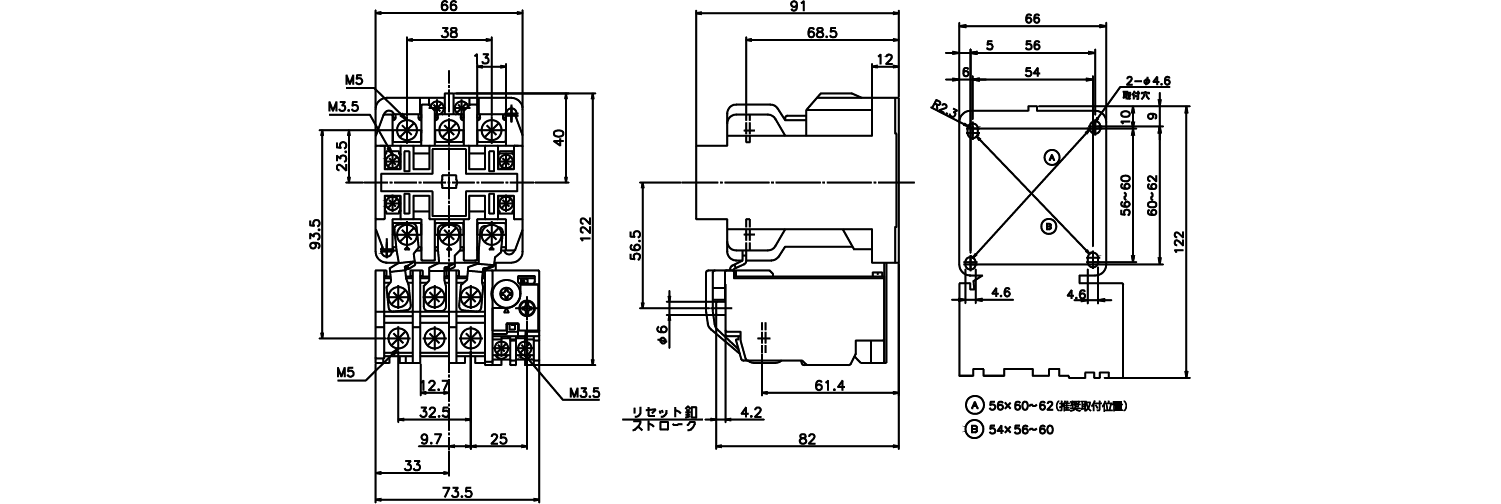

CLK-35JTC・40JTC

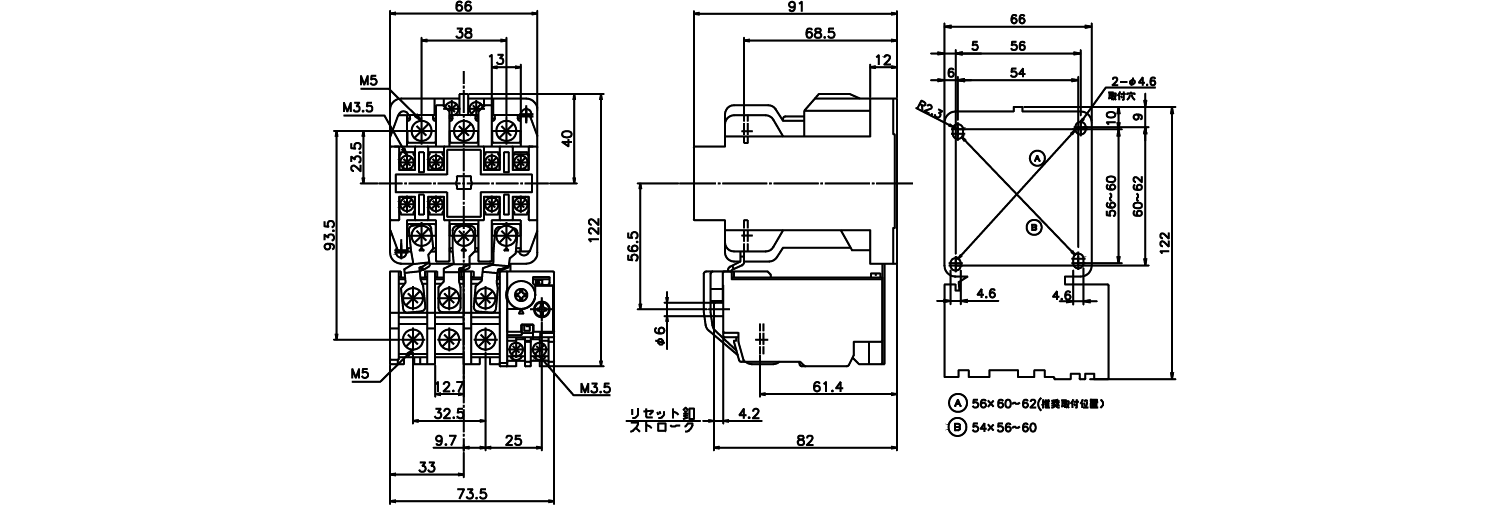

CLK-50JTC

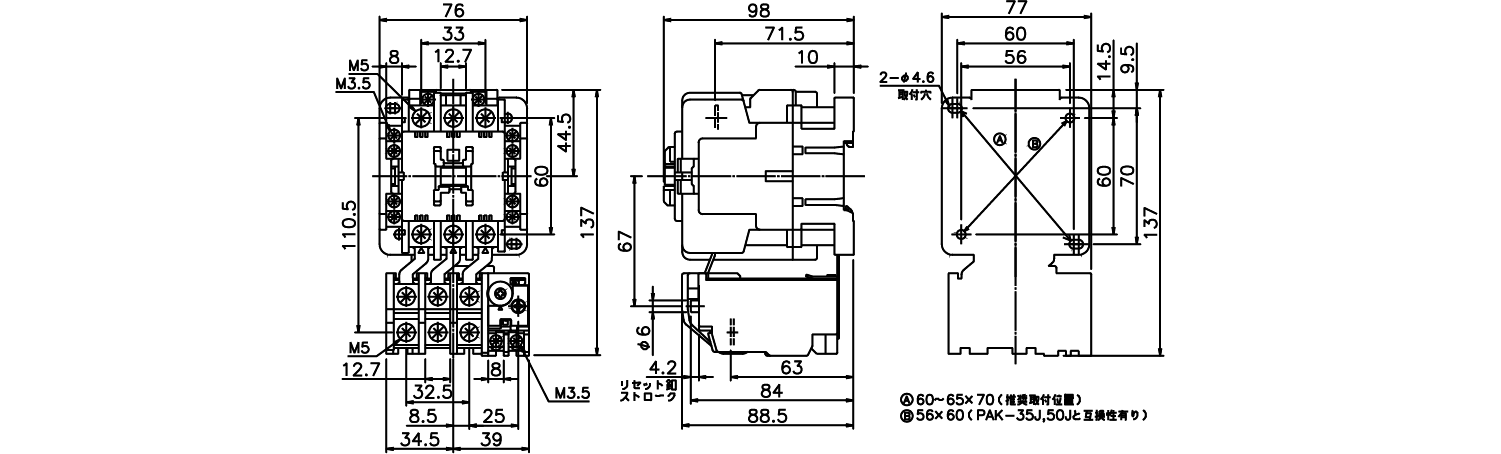

CLK-65JT

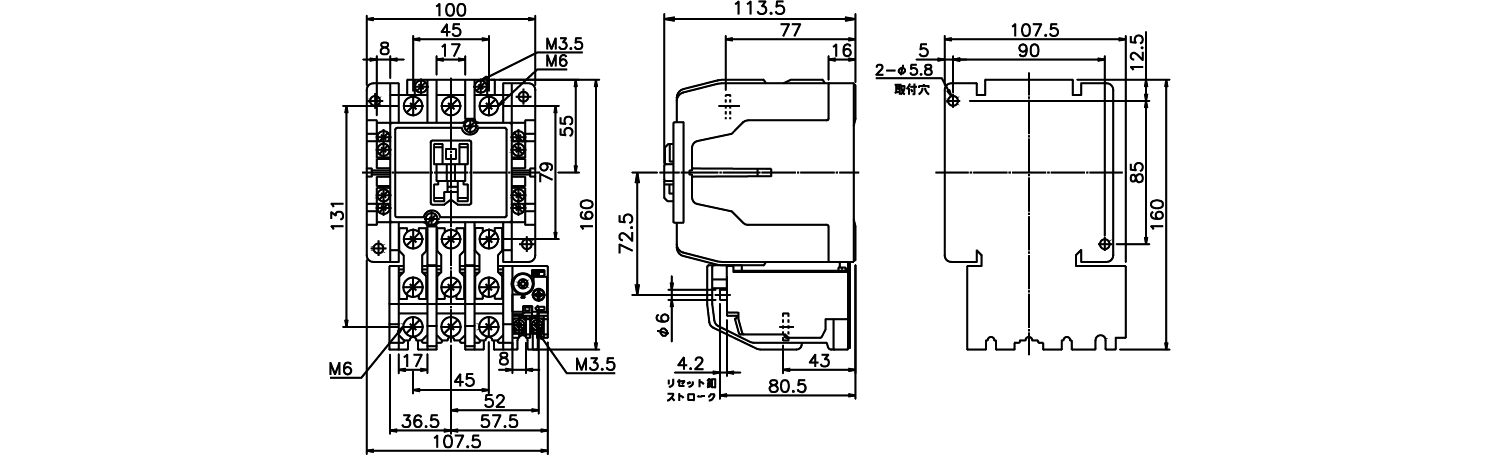

CLK-65HTC・80HTC・100HTC

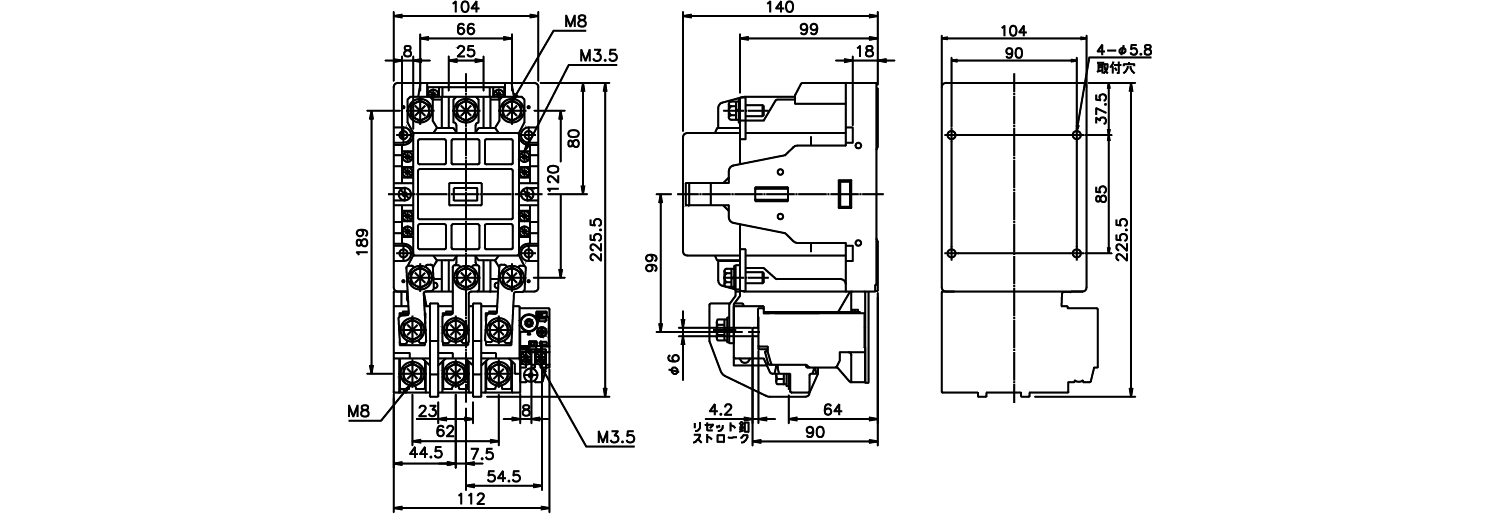

CLK-125HTC・150HTC

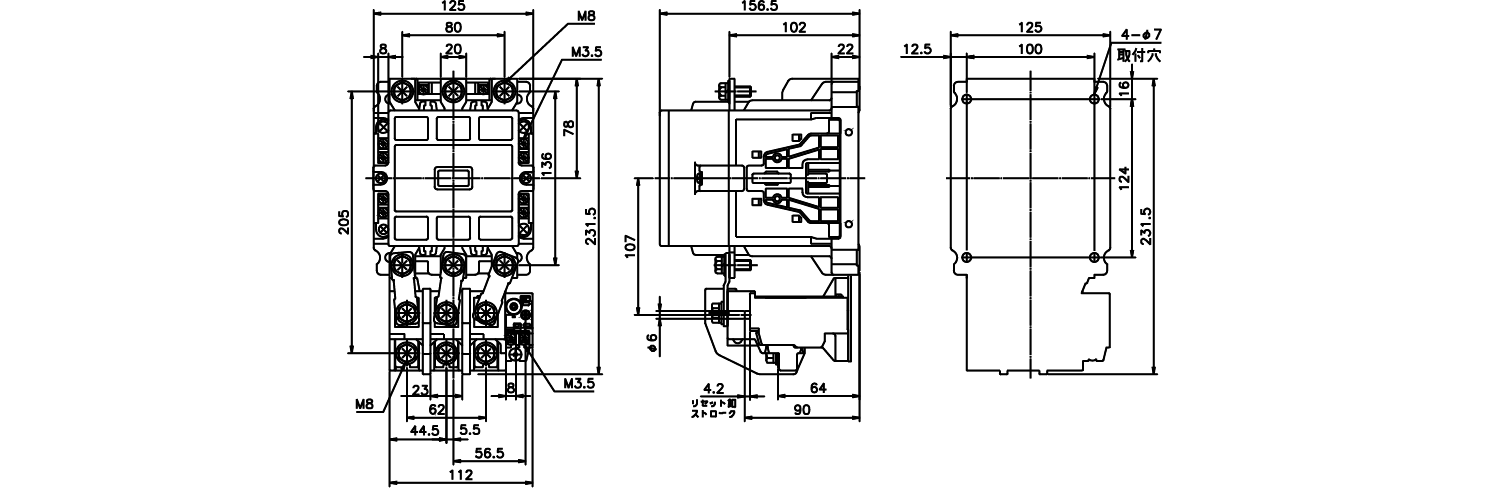

CLK-200HTC

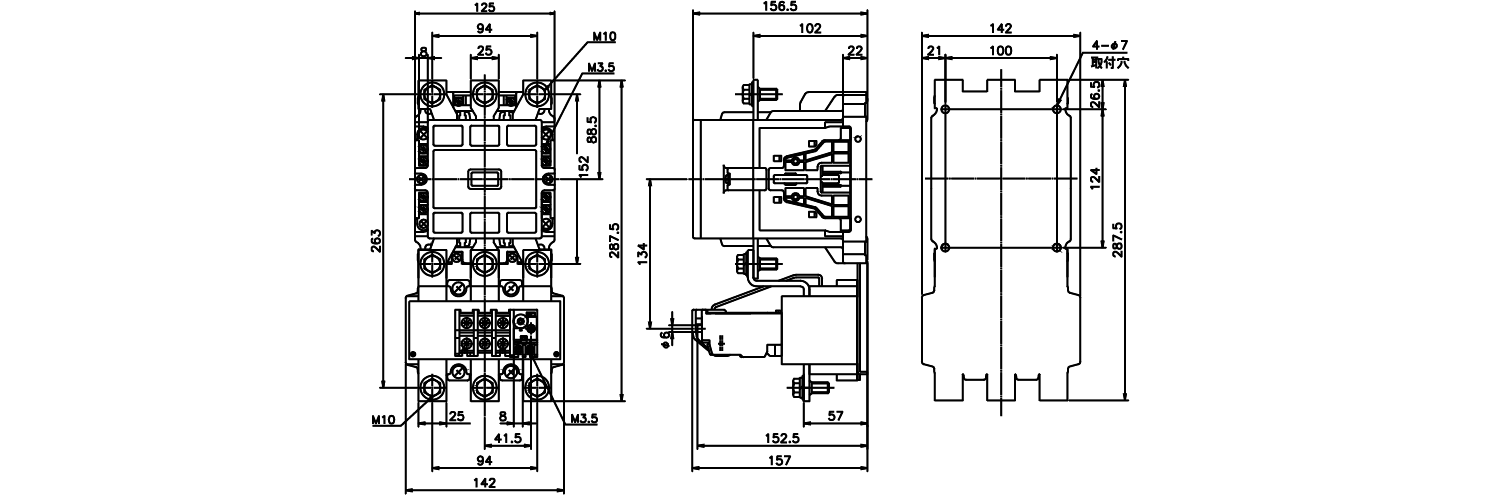

CLK-250HTC
Q&A
- 01
- 取得規格を教えて下さい。
UL、cULus、CCCの国際規格認証を一部の形式で取得しています。また、JIS、IECに適合しています。
※cULus：ULでのカナダ向けとアメリカ向けの両方の安全規格認証
CCC：中国GB規格の強制認証- 02
- 既設品の取替・更新は可能ですか。
基本的には可能です。補助接点数や、特殊仕様、特定ユーザ向け商品は対応できない場合があります。製品詳細メニュー- TOP
