戸上電機は、高圧開閉器を主力として、

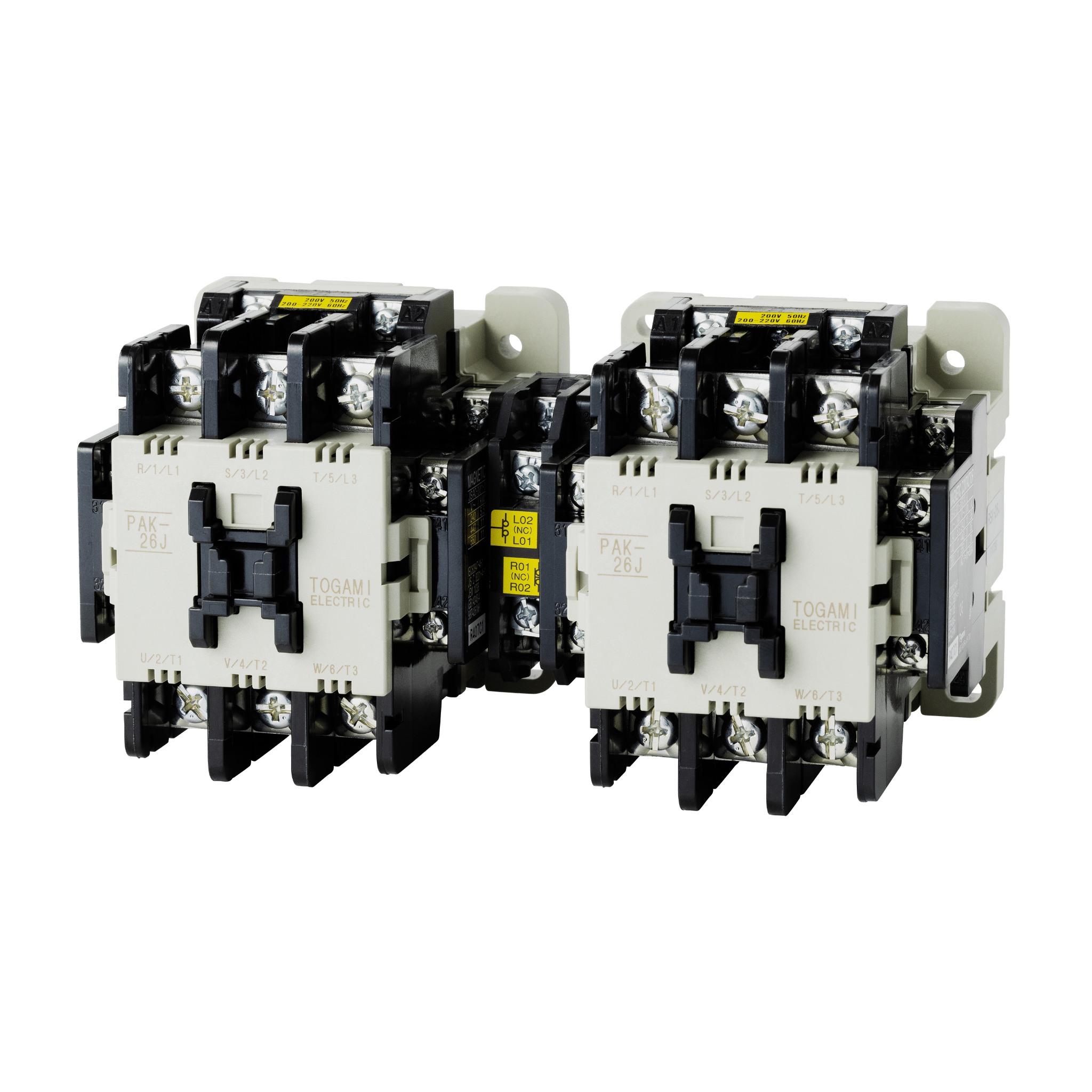

“電気”に関する製品を幅広くラインナップしています。可逆形電磁開閉器
ACコイルタイプ交流モータの正転・逆転運転や常用・非常用切換えが必要な回路に最適です。
特長
- RSK-12J～35J形のインターロックユニット(ML-E形)には、機械的インターロックと電気的インターロック専用接点(1NC×2)を内蔵しています。
- 専用基板がないため省スペースです。(11J～50J)
- PAK(非可逆形電磁接触器)2台を組み合わせることで(RSK-11Jは一体形)信頼性の高い機械的インターロックを標準装備しています。
定格および仕様
形式/適用 AC-3 三相かご形モータ AC-1 抵抗負荷 定格容量 定格電流 240V 440V 550V 240V 440V 550V 240V 440V 550V RSK-11J 2.2kW 3kW 3kW 11.1A 7.5A 6A 20A 20A 20A RSK-12J 2.7kW 4kW 4kW 13A 9A 7.2A 26A 26A 26A RSK-20J 4kW 7.5kW 7.5kW 20A 17A 13.6A 32A 32A 32A RSK-21J 4kW 7.5kW 7.5kW 20A 17A 13.6A 32A 32A 32A RSK-26J 5.5kW 11kW 11kW 26A 25A 20A 50A 50A 50A RSK-35J 7.5kW 15kW 15kW 35A 32A 26A 60A 60A 60A RSK-50J 11kW 22kW 26kW 50A 48A 45A 65A 65A 65A RSK-50H 11kW 22kW 26kW 50A 46A 45A 75A 75A 75A RSK-65H 15kW 30kW 37kW 65A 62A 60A 90A 90A 90A RSK-80H 19kW 37kW 45kW 80A 75A 72A 110A 110A 110A RSK-95H 22kW 45kW 50kW 95A 90A 80A 110A 110A 110A RSK-100H 25kW 45kW 55kW 100A 90A 90A 150A 150A 150A RSK-125H 30kW 55kW 70kW 125A 110A 110A 170A 170A 170A RSK-150H 40kW 75kW 75kW 150A 150A 120A 220A 220A 220A RSK-220H 60kW 90kW 90kW 220A 180A 150A 275A 275A 275A RSK-300J 75kW 150kW 160kW 300A 300A 250A 350A 350A － RSK-400J 110kW 200kW 200kW 400A 400A 350A 420A 420A － 外形図

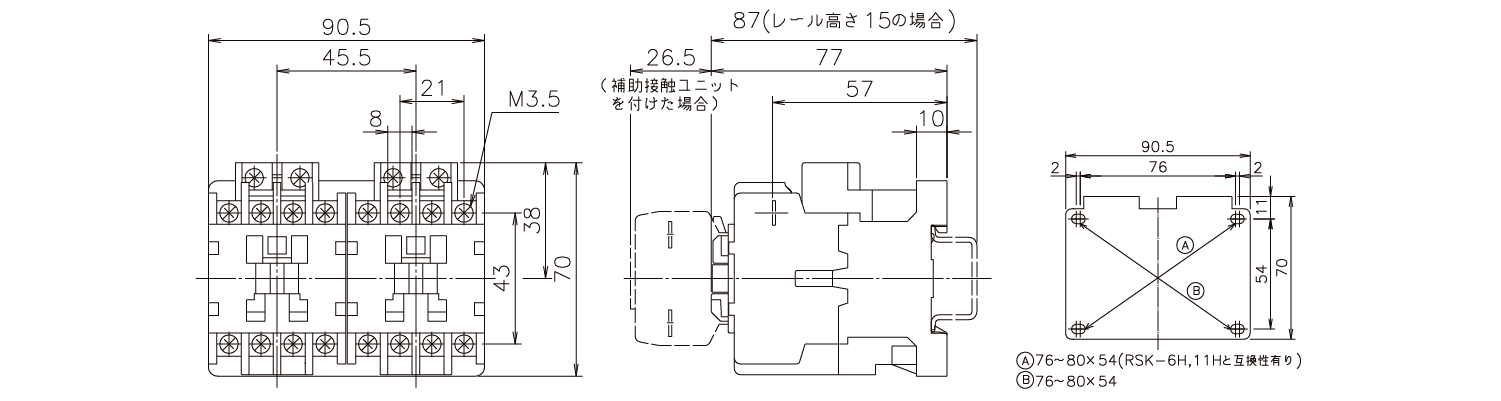

■電磁接触器RSK-11J

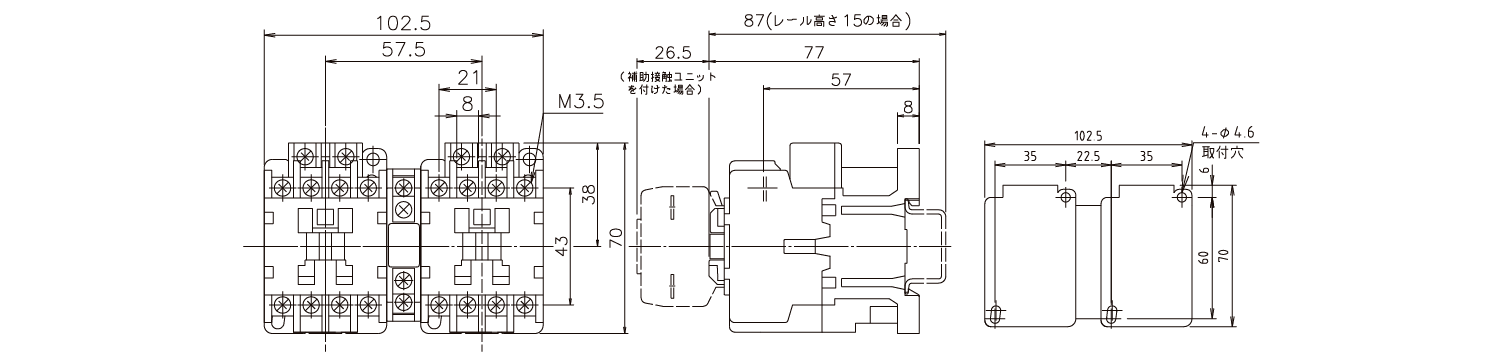

RSK-12J

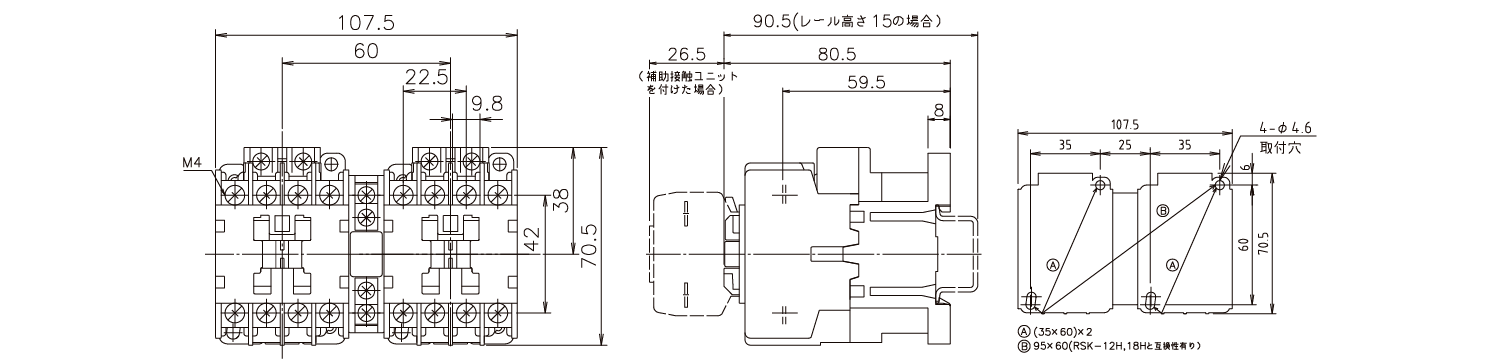

RSK-20J

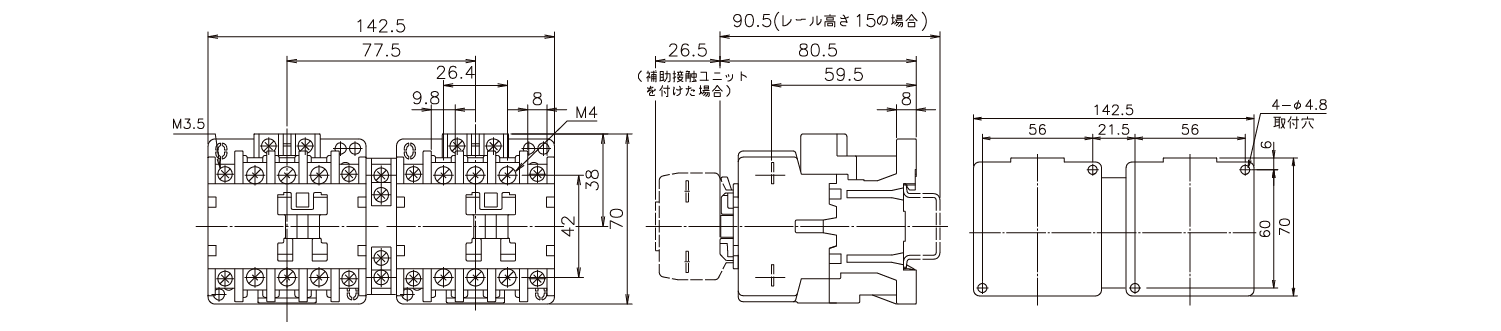

RSK-21J

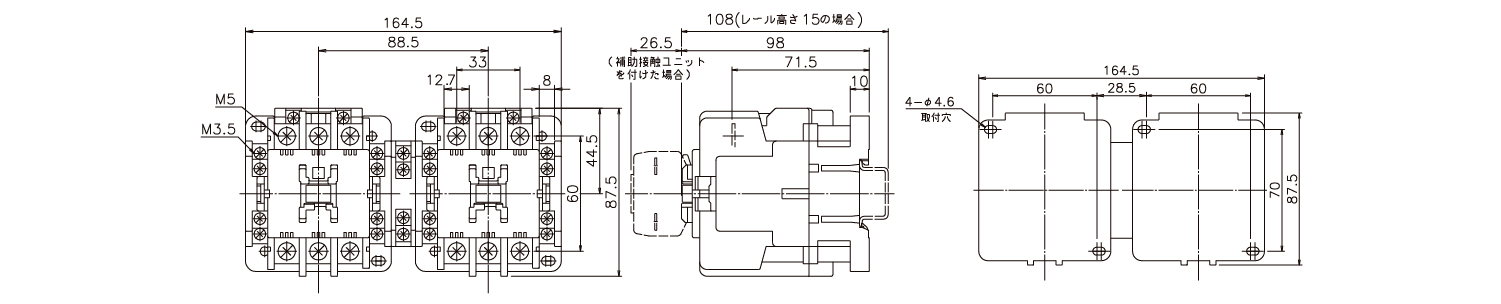

RSK-26J・35J・50J

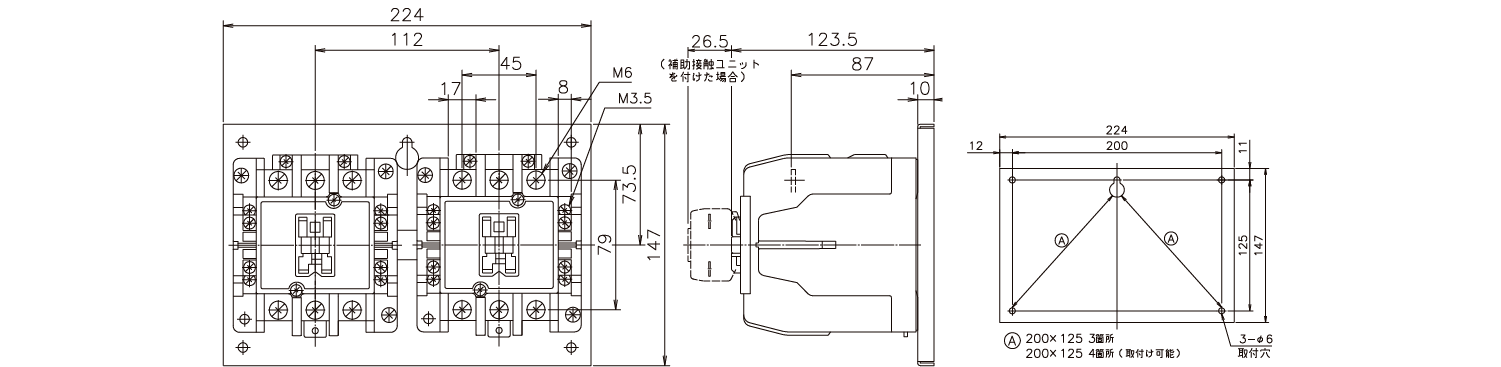

RSK-50H・65H・80H・95H

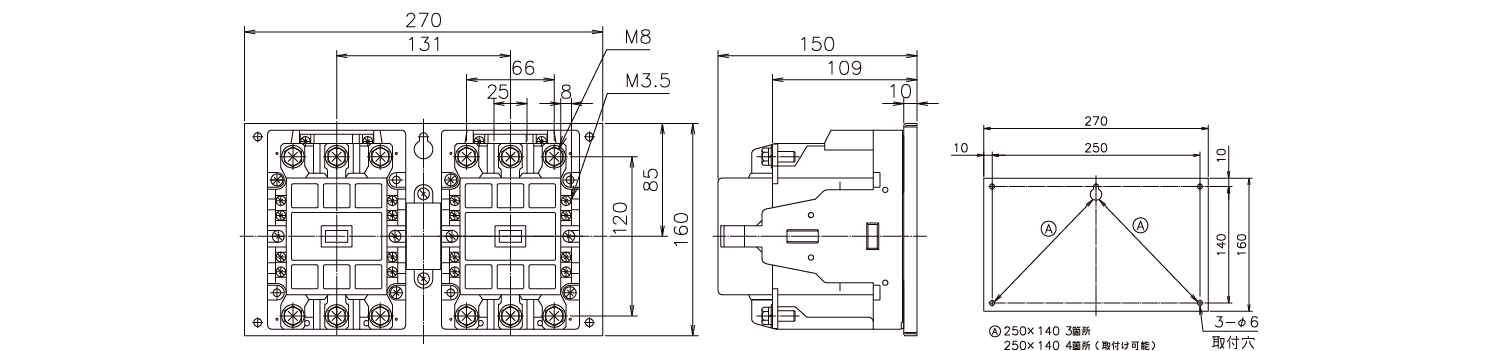

RSK-100H・125H

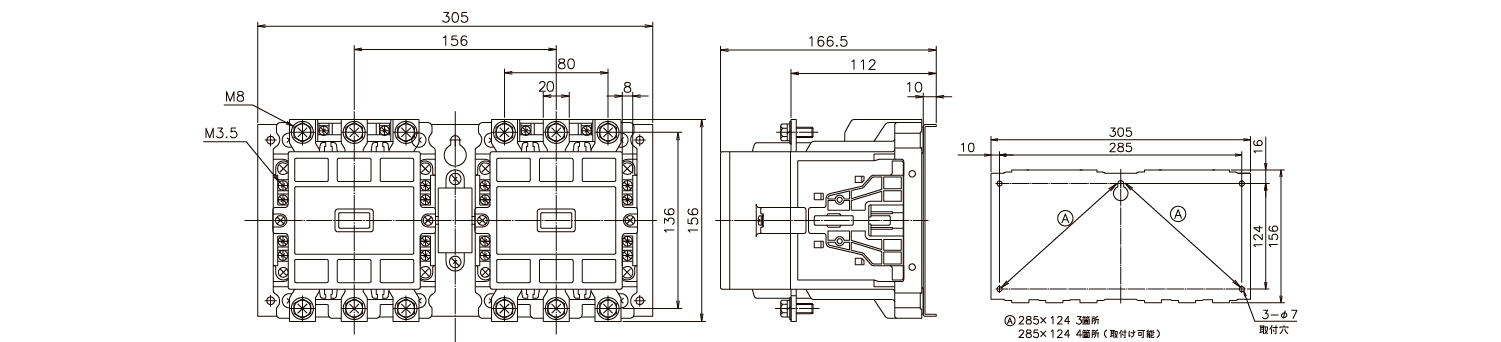

RSK-150H

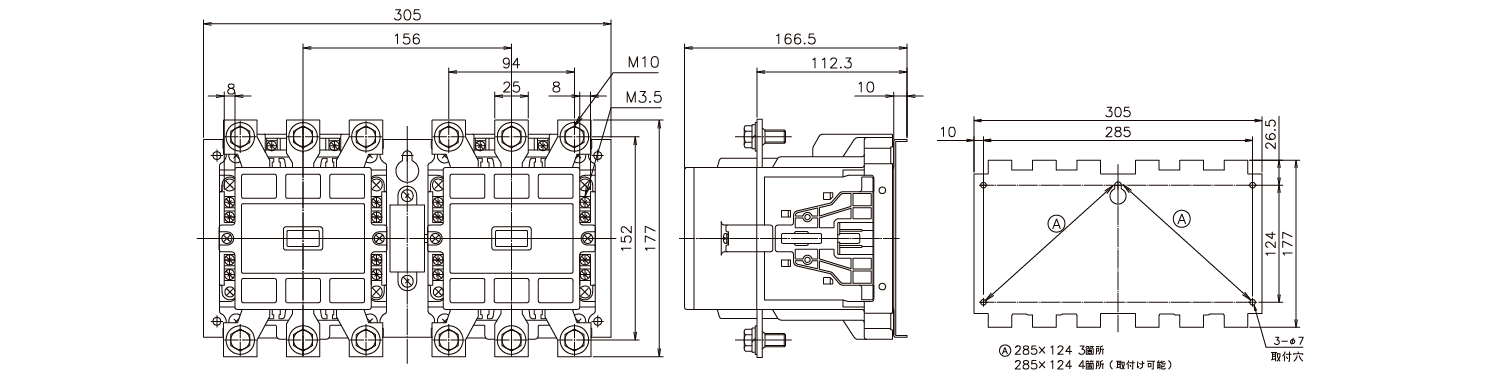

RSK-220H

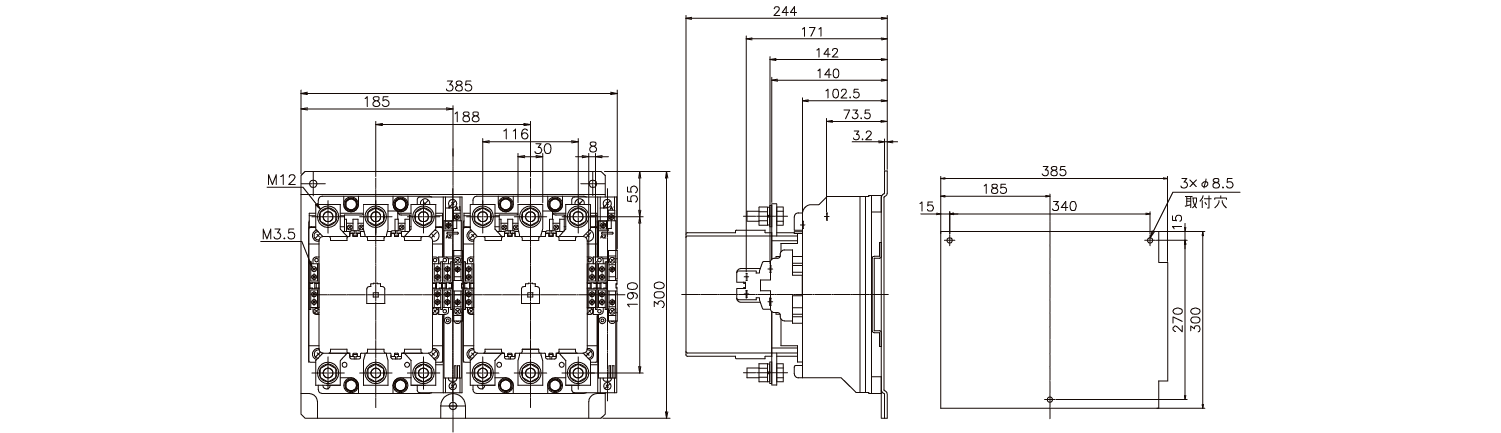

RSK-300J・400J

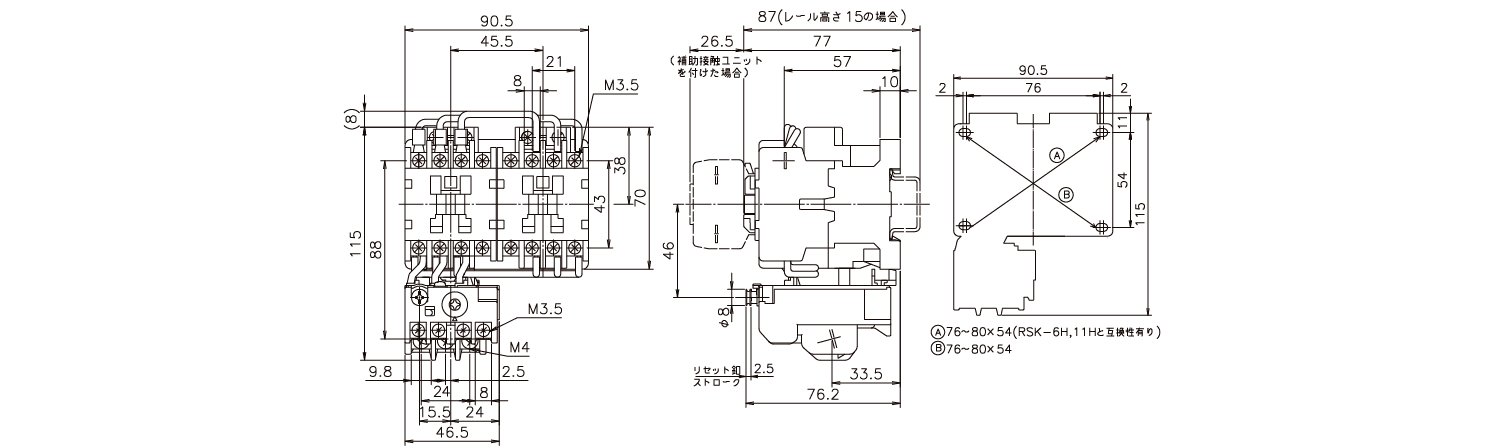

■電磁開閉器RSK-11JTC

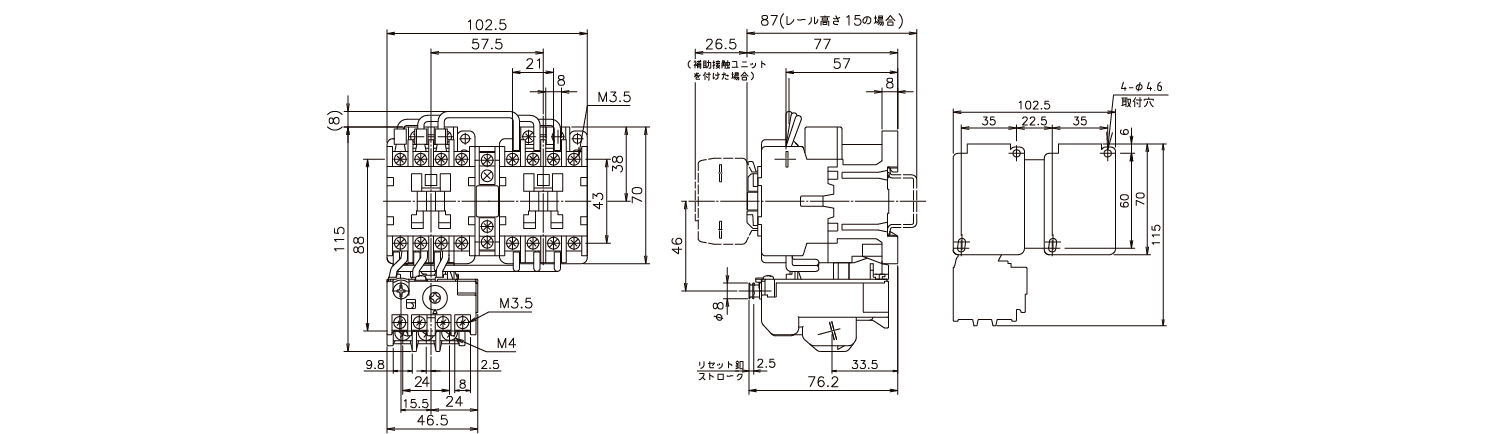

RSK-12JTC

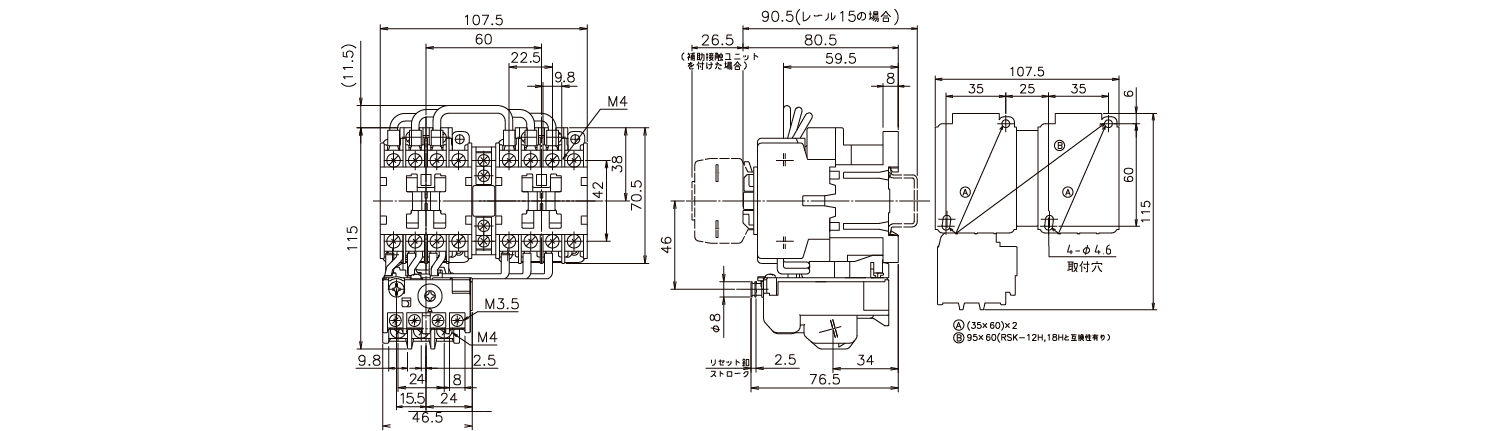

RSK-20JTC

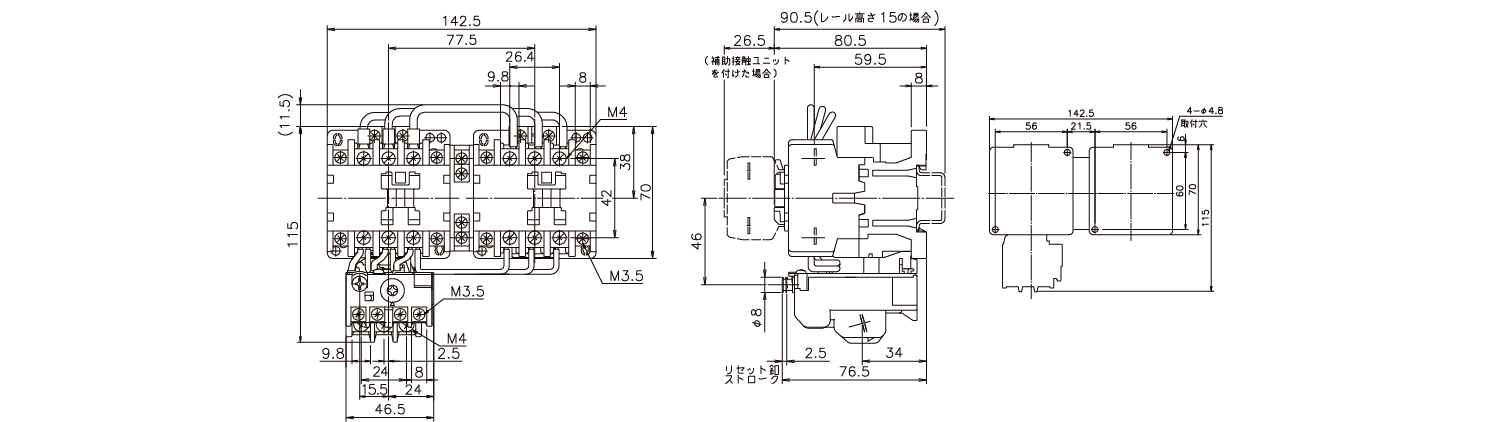

RSK-21JTC

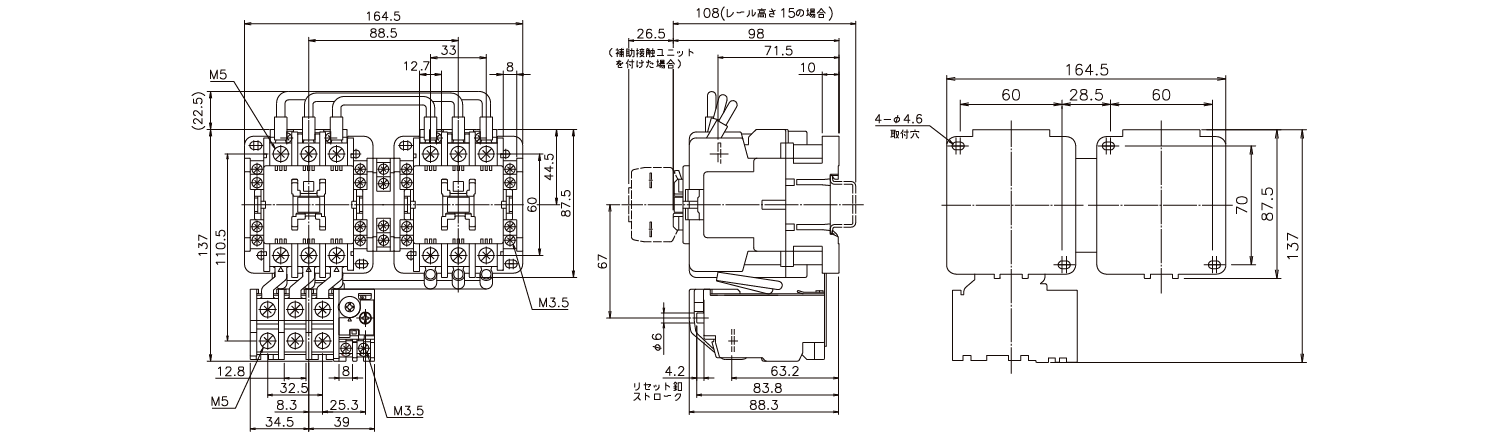

RSK-26JTC・35JTC・50JT
RSK-50HTC・65HTC・80HTC・95HT

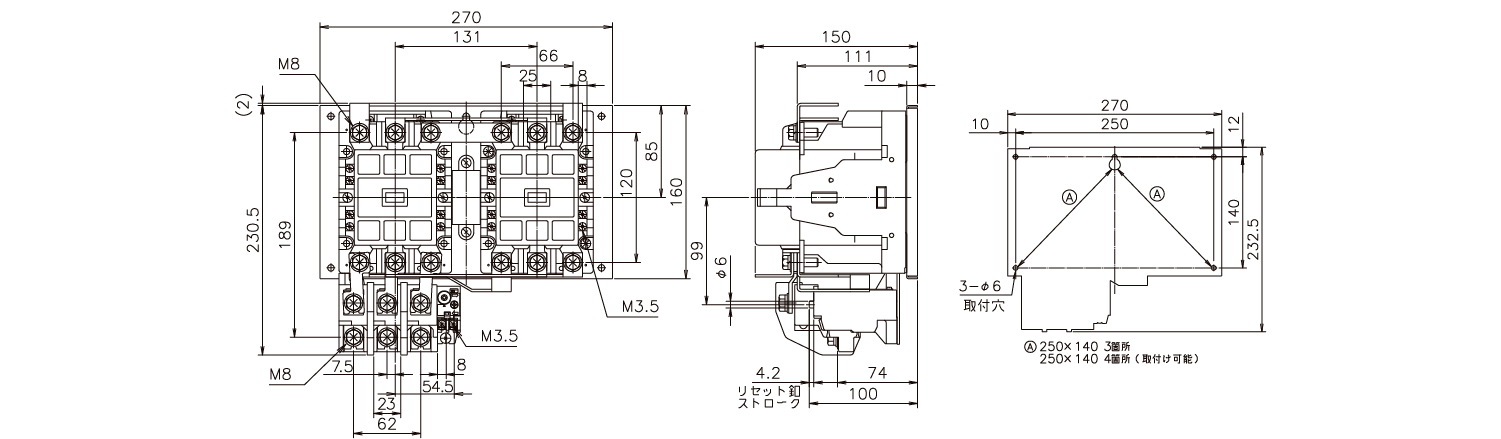

RSK-100HTC・125HTC

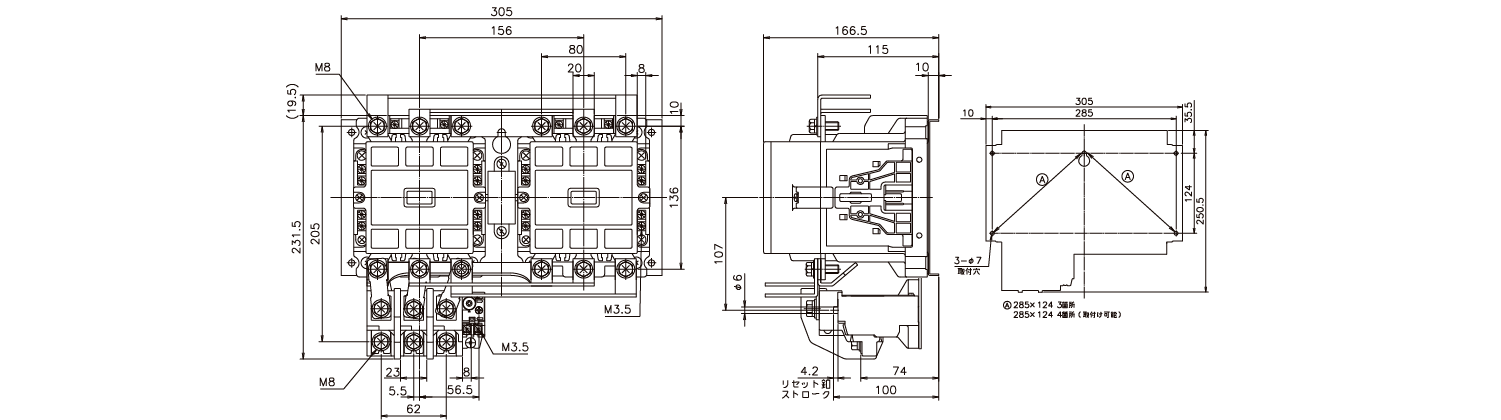

RSK-150HTC

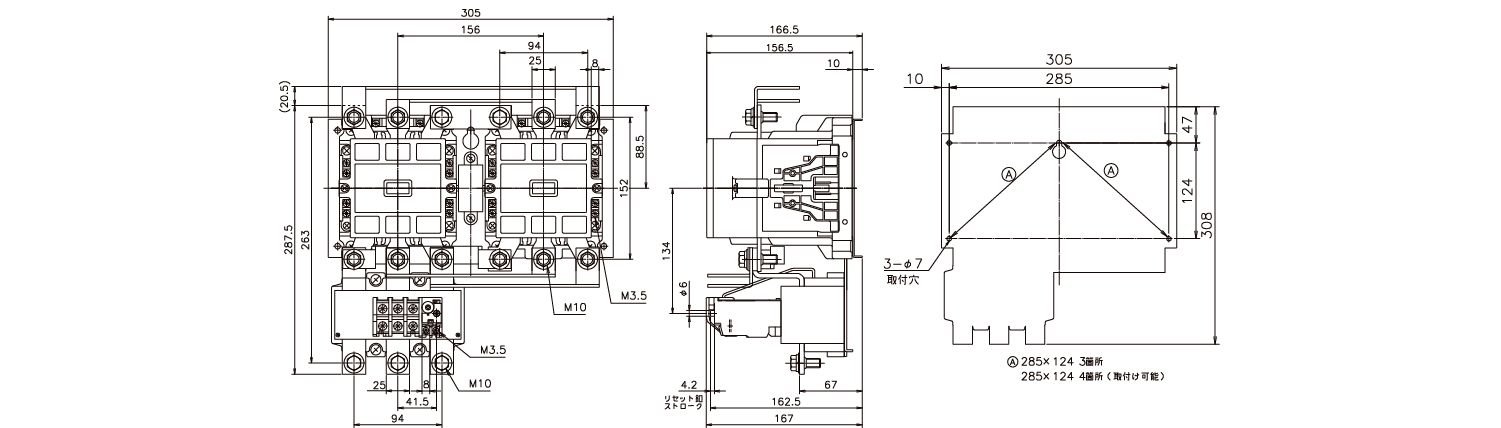

RSK-220HTC

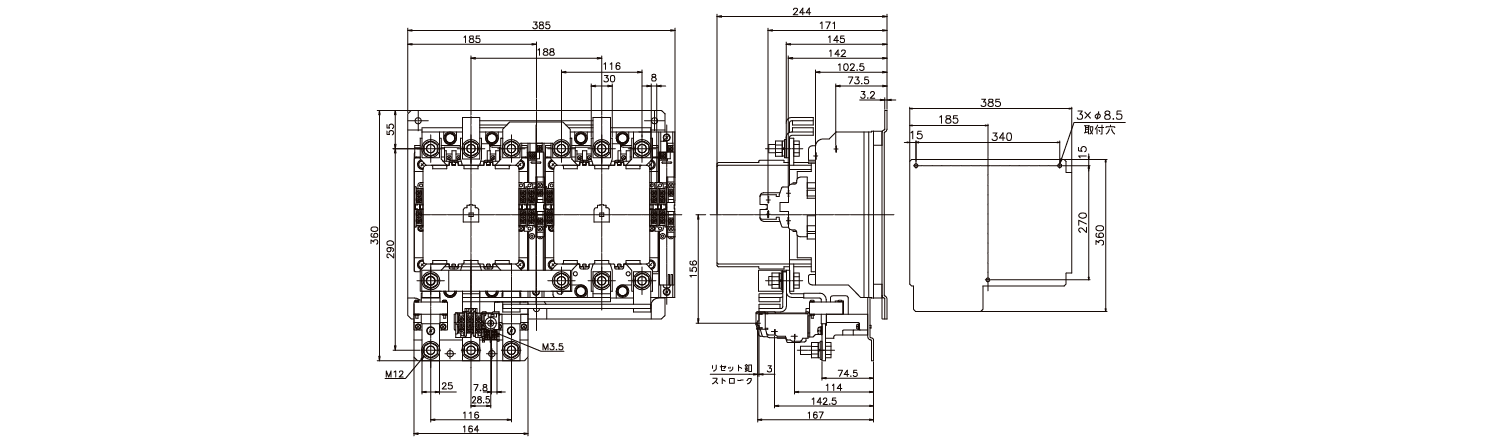

RSK-300JT・400JT
Q&A
- 01
- どのようなオプション品がありますか。
以下のオプション品があります。
■補助接触ユニット
11J～95Hまでの小型電磁接触器はヘッドオンタイプを用意しており2接点タイプと4接点タイプの2種類を準備しています。
■フィンガープロテクション機能端子カバー（11J～50J）
■端子保護カバー（50H～400J）
■コイルサージ吸収ユニット（11J～50J）
コイルから発生する電圧を抑制するユニット。50H～400Jはサージ吸収機能内蔵タイプ- 02
- レール取付できますか。
DIN、IEC、JIS C 2812に定められた幅35mmのレールに、ワンタッチで取り付けられます。(11J～50J)- 03
- 既設品の取替・更新は可能ですか。
基本的には可能です。補助接点数や、特殊仕様、特定ユーザ向け商品は対応できない場合があります。製品詳細メニュー- TOP
