RSK-20KDC

RSK-20KDC

可逆形電磁開閉器
DCコイルタイプ

交流モータの正転・逆転運転や常用・非常用切換えが必要な回路に最適です。

　　

特長

  • PLCダイレクト駆動可能

    プログラマブルコントローラ（PLC）の出力DC24V 0.1Aでダイレクト駆動可能です。

  • 安全設計

    信頼性の高い機械的インターロックと電気的インターロック専用接点(1NC×2)を内蔵しています。

  • 省スペース化

    専用基板がないため省スペースです。

  • ワイドレンジ化を実現

    寒冷地や温暖地向けに、使用周囲温度を-10℃から70℃に対応しました。（現行品は-5℃から60℃のためワイドレンジ化しています。） ワイドレンジ図

  • ドライバー直角アクセスを実現

    ドライバーを傾けずに取付可能になったため、作業性向上につながります。 直角アクセス図

  • コイルサージ吸収機能（バリスタ）を全機種内蔵


    従来品（交流操作形）では、外部取付式コイルサージユニットを採用していましたが、新型（直流操作形）では、直接本体に内蔵したため取付工数の削減に繋がります。

  • 端子カバーを標準装備

    端子カバーを標準装備することで、防塵に関する保護等級のフィンガープロテクション(IP2X)を実現しました。 端子カバー

定格および仕様

形式/適用 AC-3 三相かご形モータ AC-1 抵抗負荷
定格容量 定格電流
240V 440V 550V 240V 440V 550V 240V 440V 550V
RSK-20KDC 3.7kW 7.5kW 7.5kW 20A 20A 17A 20A 20A －
RSK-21KDC 3.7kW 7.5kW 7.5kW 20A 20A 17A 20A 20A －
RSK-32KDC 7.5kW 15kW 11kW 32A 32A 20A 32A 32A －

外形図


■電磁接触器

　　　　　　　　　　　　　　
　 RSK-20KDC

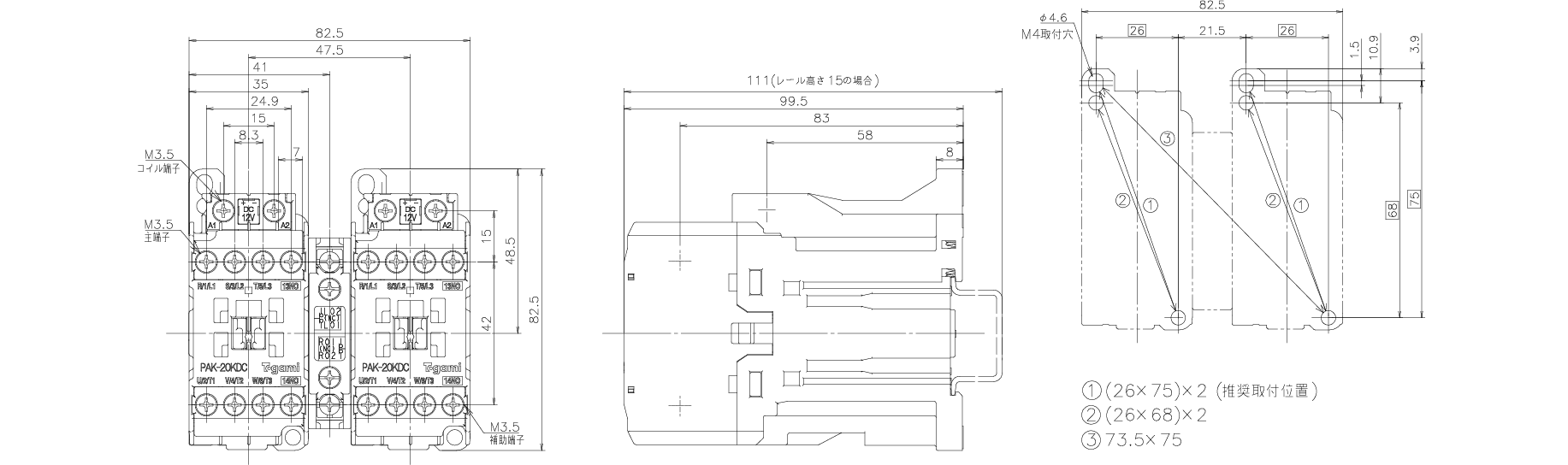

RSK-20KDC外形図
　 RSK-21KDC

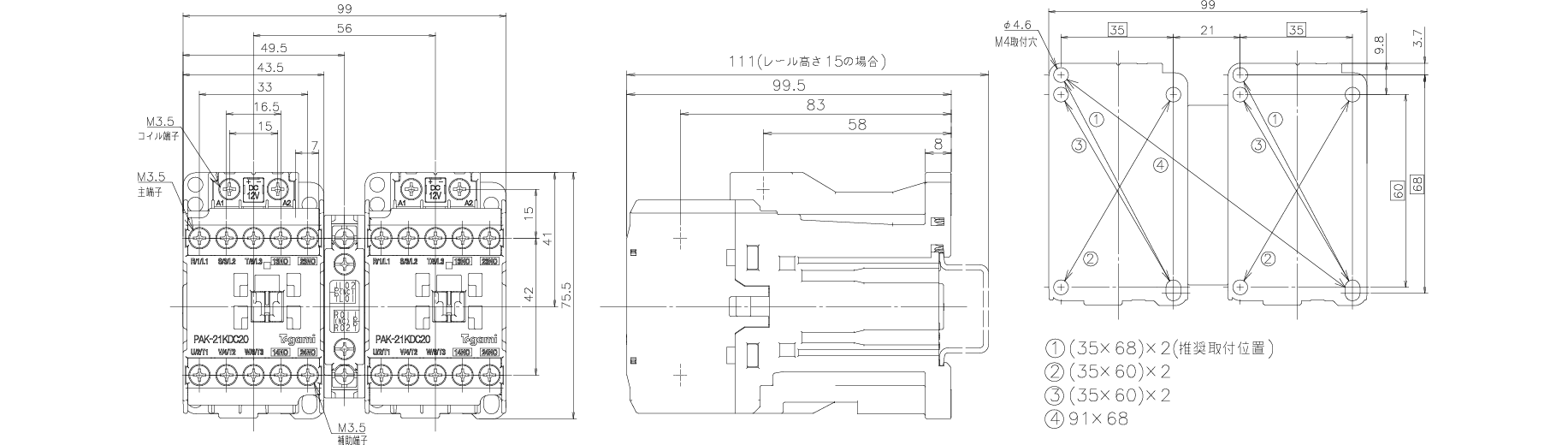

RSK-21KDC外形図
　 RSK-32KDC

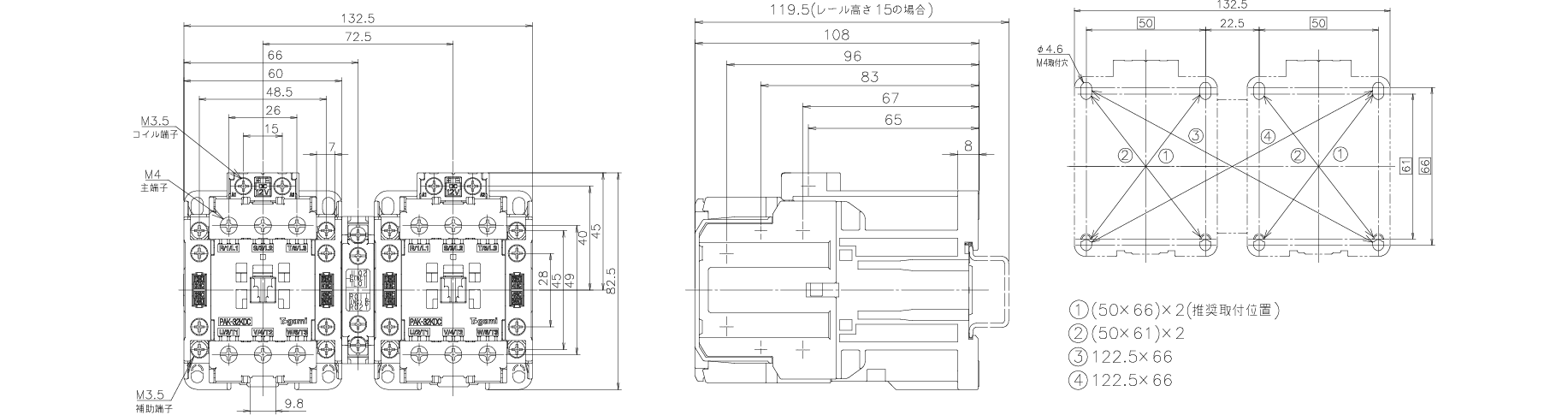

RSK-32KDC外形図


■電磁開閉器

　 RSK-20KDCT

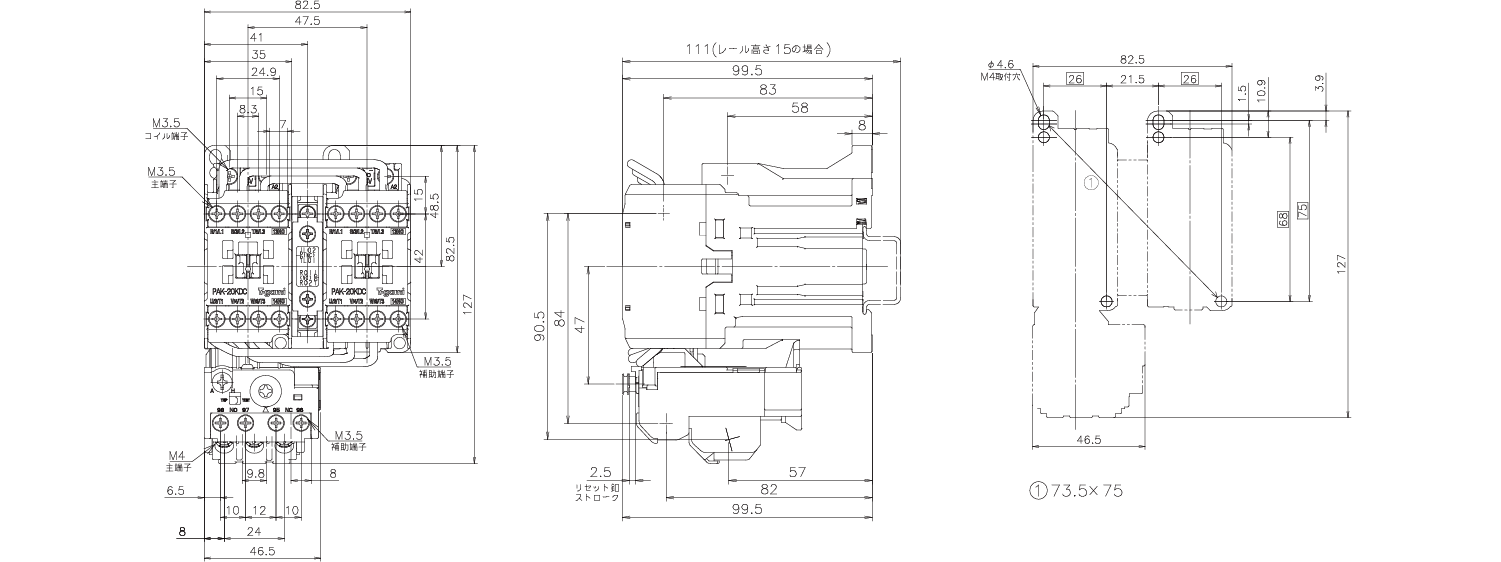

RSK-20KDCT外形図
　 RSK-21KDCT

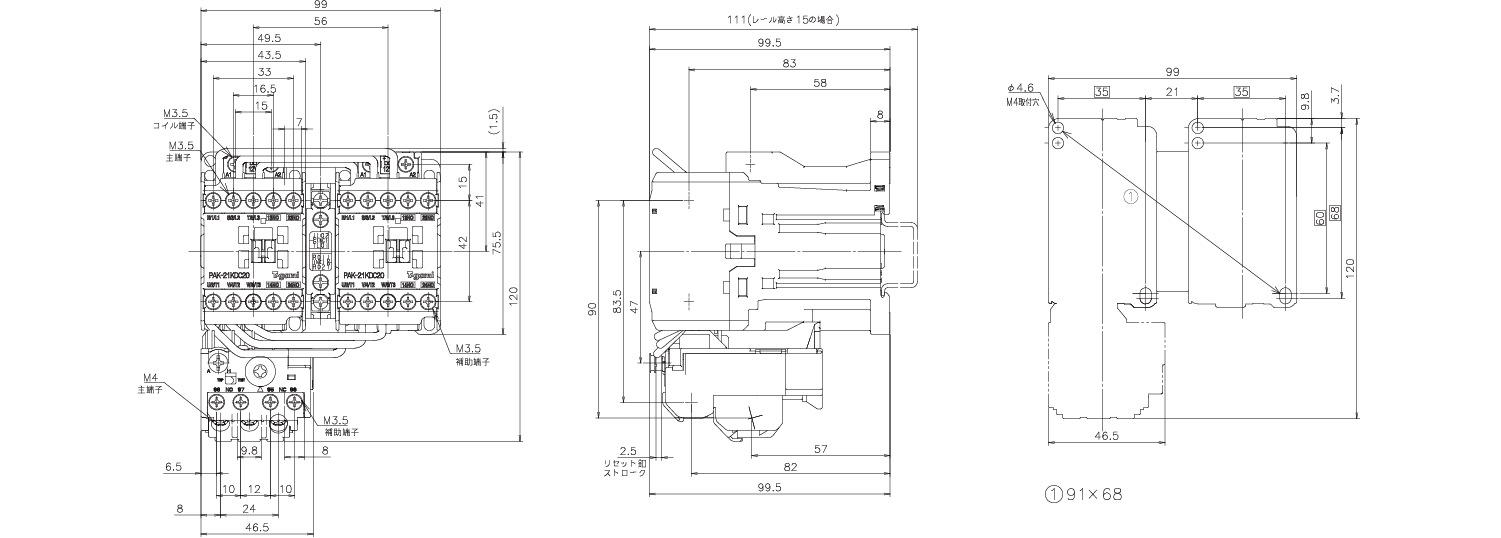

RSK-21KDCT外形図
　 RSK-32KDCT

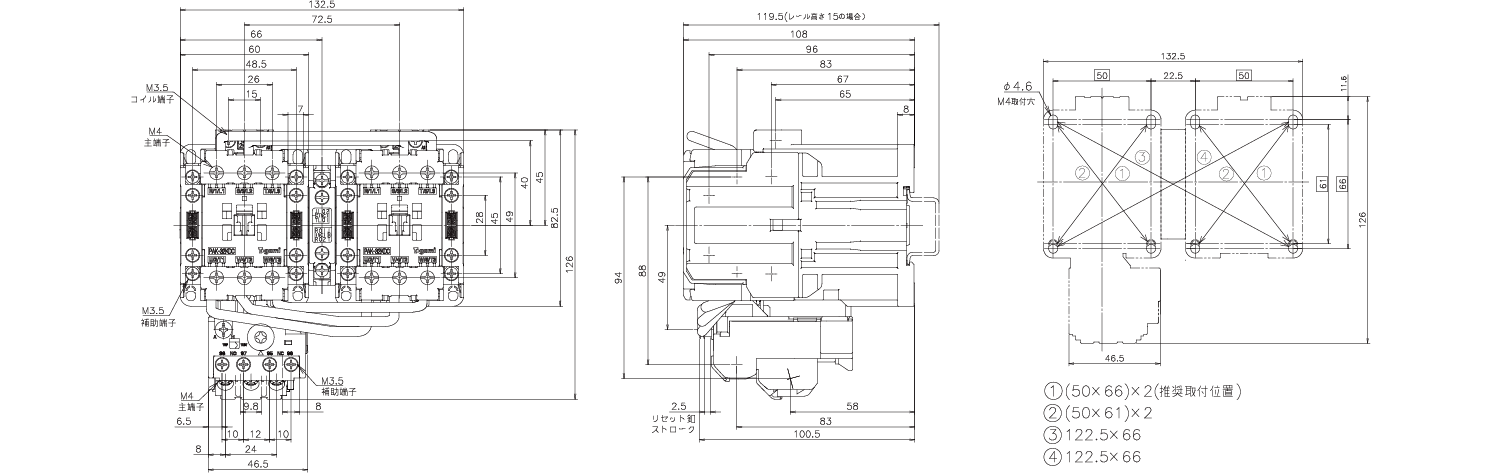

RSK-32KDCT外形図

Q&A

01
どのようなオプション品がありますか。
以下オプション品があります。
■補助接触ユニット
ヘッドオンタイプの補助接触ユニットを2接点タイプ、4接点タイプの２種類ご準備しております。(対応機種：RSK-20KDC,RSK-21KDC,RSK-32KDC)
02
取得している規格を教えて下さい。
cULus、CCC、TUVの国際規格認証を全機種取得しています。また、JIS、IECに適合しています。
※cULus：ULでのカナダとアメリカ向けの安全規格認証
　CCC：中国GB規格の強制認証
　TUV：ドイツ技術検査協会
03
レール取付できますか。
全機種DIN、IEC、JIS C 2812に定められた幅35mmのレールに、ワンタッチで取り付けられます。
