戸上電機は、高圧開閉器を主力として、

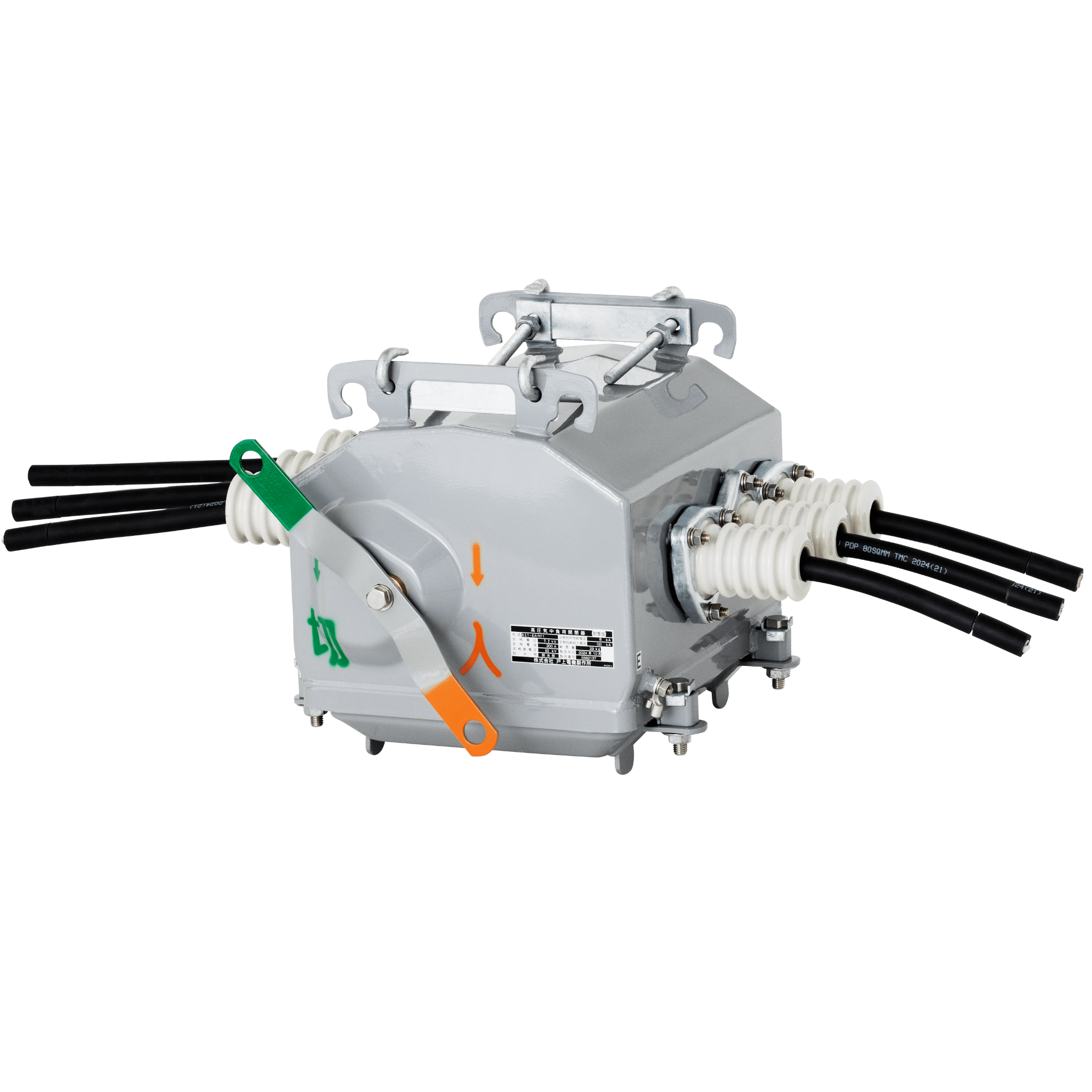

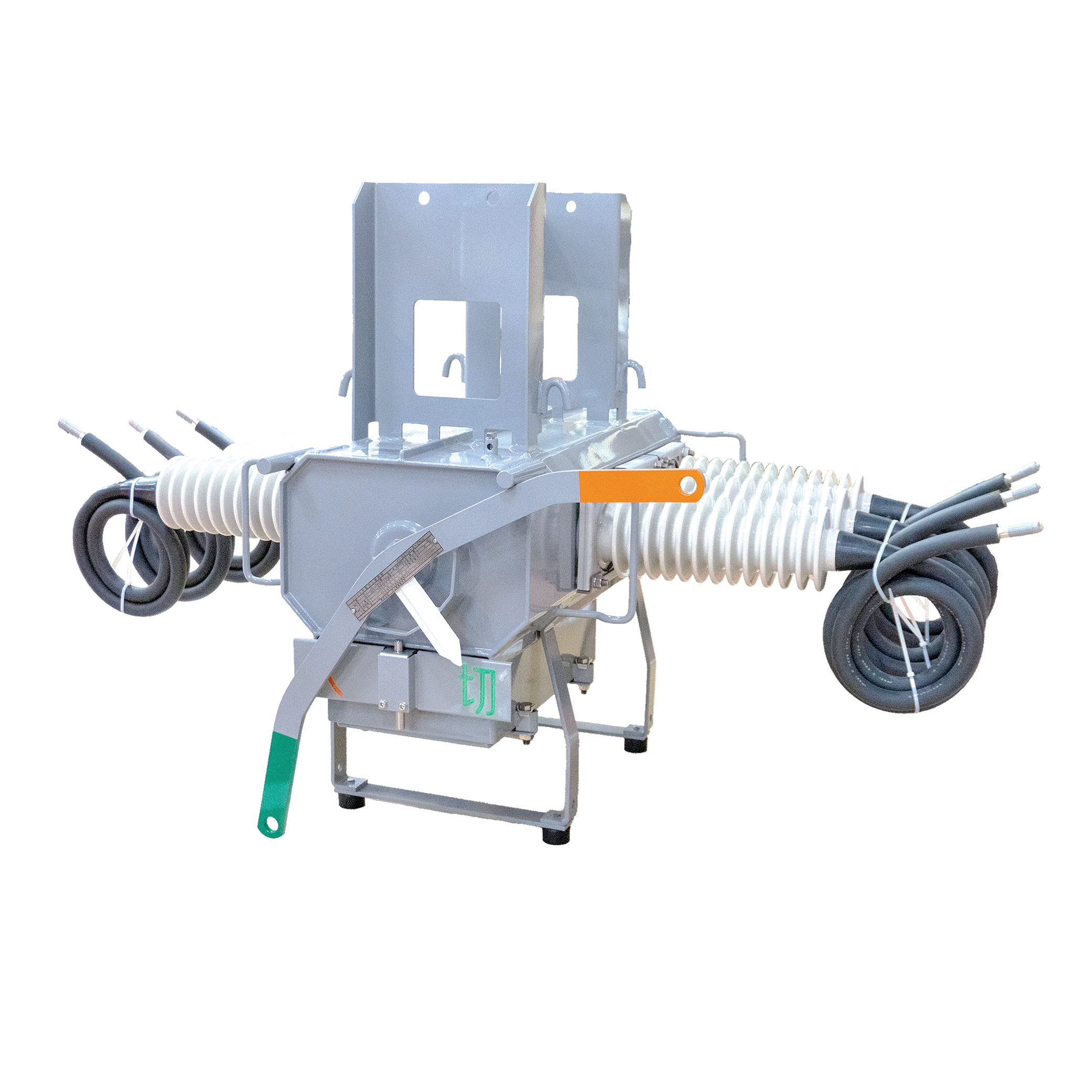

“電気”に関する製品を幅広くラインナップしています。手動式高圧交流気中
負荷開閉器配電線路や工場構内の区分開閉器として最適です。
特長
- 小型・軽量のため、取付け工事が楽にできます。
- 完全密閉構造のため外気の影響は受けません。
- 誘導雷等により万一開閉器内部で短絡しても、放圧構造の作用により周辺の建築物や歩行者に被害を与えない安全設計です。
定格および仕様
操作方式 手動操作式 形式 鋼板製 KST-KA-N11 ステンレス製 KST-KSA-N11 定格電圧 7.2kV 定格周波数 50/60Hz 定格耐電圧 60kV 定格電流 200A 300A 400A 定格短時間耐電流(1秒間) 8kA 12.5kA 定格短絡投入電流 20kA-3回 31.5kA-2回 適用系統短絡容量※1 100MVA 160MVA 開閉性能 負荷電流 200A-200回 300A-200回 400A-200回 励磁電流 10A-1000回 15A-1000回 20A-1000回 充電電流 10A-1000回 コンデンサ電流 30A-200回 無電圧連続 1000回 耐塩じん汚損性能 0.35mg/cm2(耐重塩じん用) 主回路口出線サイズ 80mm2-40cm 100mm2-40cm 125mm2-40cm 質量 鋼板製 29kg 30kg 31kg ステンレス製 28kg 29kg 30kg 規格 JIS C 4605(高圧交流負荷開閉器)

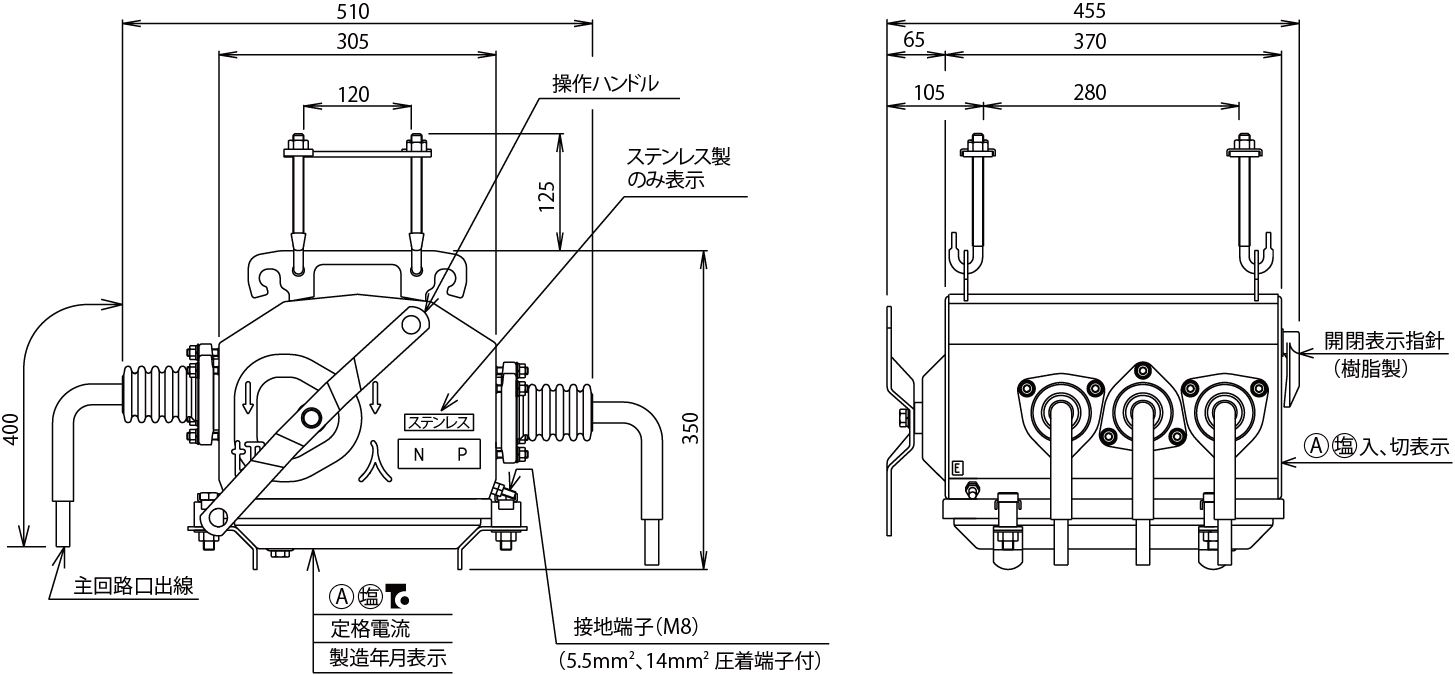

※1 適用系統短絡容量とはこの開閉器の遮断容量ではなく、この開閉器が使用できる設置点の短絡容量です。外形図
Q&A
- 01
- 操作用ロープは付属されていますか。
設置場所により長さが異なるため、付属しておりません。オプション品として当社で準備可能ですので、購入時に長さのご指示をお願いいたします。- 02
- 3kV回路で使用できますか。
使用可能ですが、適用系統短絡容量が半分（200Aタイプは50MVA、300A・400Aタイプは80MVA）となります。- 03
- 口出線の長さを延長できますか。
標準は40cmですが、1m、2mの製作も可能です。製品詳細メニュー- TOP
