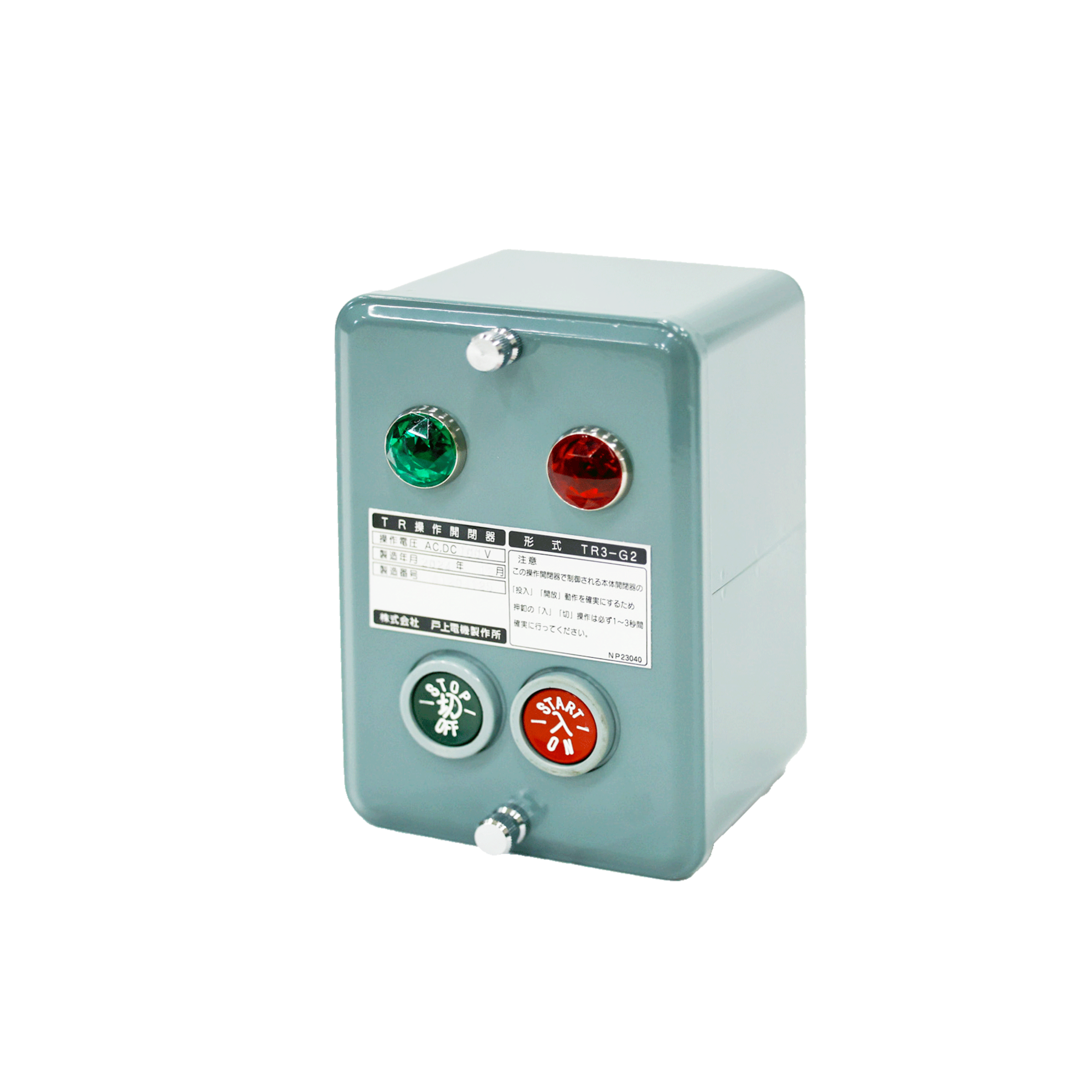

“電気”に関する製品を幅広くラインナップしています。操作開閉器（開閉器操作用押ボタン）
自動式瞬時励磁形高圧気中負荷開閉器(KND形)、多頻度自動式高圧交流自動ガス負荷開閉器(GSN形、GNQ形)、多頻度自動長寿命高圧交流自動真空負荷開閉器(VN形)と組み合わせることで、遠隔で入切操作が可能です。
特長
- 表示灯により開閉器の開閉状態がひと目で確認できます。
- ケースを外して埋込形としても使用できます。
定格および仕様
定格制御電圧 AC/DC100V兼用※ 形式 TR3-G2 定格周波数 50/60Hz 制御電圧変動範囲 定格制御電圧の85～110% 接点性能 通電電流 AC45A/DC30A 遮断電流 AC45A/DC30A 投入電流 AC80A/DC55A

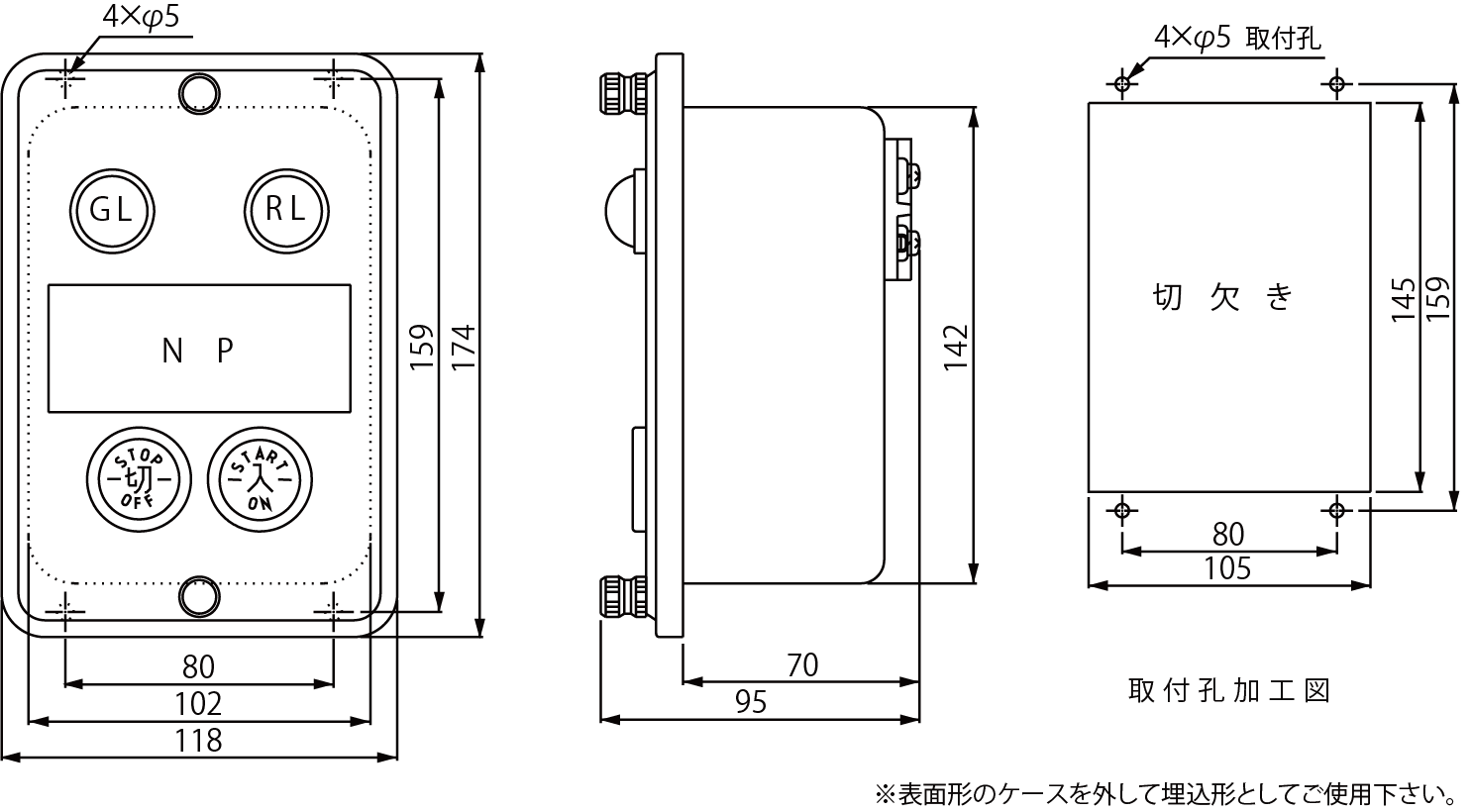

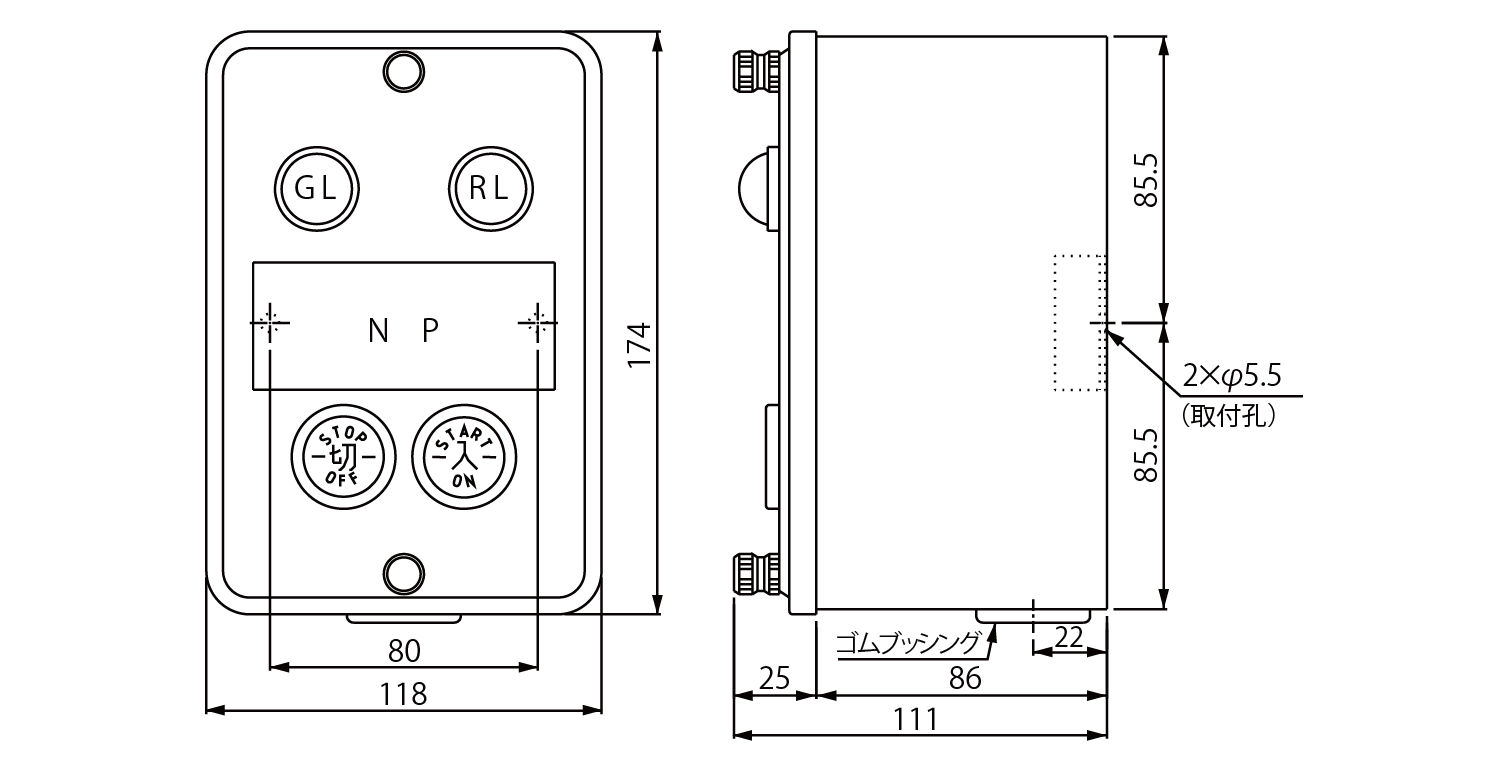

※ 200Vも製作可能です。外形図
Q&A
- 01
- 表示灯LEDが切れた場合、LEDのみ交換は可能ですか。
LEDは半田付けをしているため、LEDのみの交換は不可です。操作開閉器本体の交換となります。- 02
- キー付きボックスに入った製品がありますか。
ボックス入りの製品はありません。- 03
- TR3-G2 1台で2台の開閉器を入切可能でしょうか。
開閉器1台につきTR3-G2 1台にて使用下さい。製品詳細メニュー- TOP
