戸上電機は、高圧開閉器を主力として、
“電気”に関する製品を幅広くラインナップしています。22kV用手動ガス
負荷開閉器22kV系統で区分開閉器として使用する手動式ガス(SF6ガス)開閉器です。
特長
- ガス圧センサ内蔵形です。
- ケースは耐久性および耐候性に優れているステンレス製を使用し、防食性能を高めるために塗装をしています。
- モールドコーン口出線を採用しております。

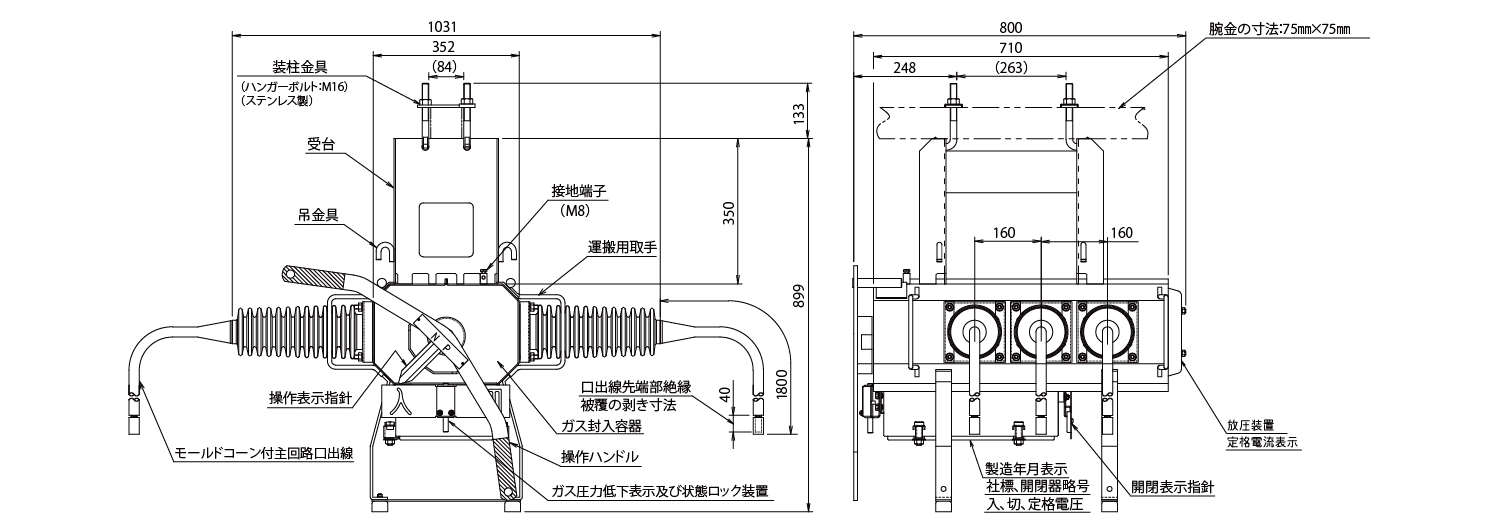

定格および仕様
操作方式 手動操作式 形式 GST20-A-N10 定格電圧 24kV 定格周波数 50/60Hz 定格耐電圧 150kV 定格電流 400A 定格短時間耐電流(1秒間) 12.5kA 定格短絡投入電流 31.5kA-3回 適用系統短絡容量※1 500MVA 開閉性能 負荷電流 400A-200回 無電圧連続 1000回 耐塩じん汚損性能 0.35mg/cm2(耐重塩じん用) 封入ガス圧力 150kPa･G(at20℃) 減圧ロックガス圧力 70～90kPa･G 質量 146kg 規格 JIS C 4605(高圧交流負荷開閉器)
※1 適用系統短絡容量とはこの開閉器の遮断容量ではなく、この開閉器が使用できる設置点の短絡容量です。製品詳細メニュー- TOP
