VN-B-N11

VN-B-N11

多頻度自動長寿命
高圧交流自動真空
負荷開閉器

力率改善用コンデンサの開閉、配電線路や工場構内の区分開閉器として最適です。

　　

特長

  • 操作開閉器(TR3-G2)と組み合わせて遠隔入切制御が可能です。

    ▼操作開閉器(TR3-G2)ページはこちら
  • ラッチ機構の採用により「入」状態でも消費電力はゼロです。
  • 真空中(真空バルブ)で開閉しますので開閉能力に優れています。
  • 誘導雷等により万一開閉器内部で短絡しても、放圧構造の作用により周辺の建築物などに被害を与えない安全設計です。
  • 万一、制御回路の不具合や制御電源がなくなった場合でも、直接ハンドル操作による開閉ができます。
  • 瞬時励磁形で交流・直流兼用です。
    〔常時励磁形でご使用の場合は電圧検出リレー付整流器箱(RFN形)との組合せで制御できます〕

    ▼電圧検出リレー付整流器箱(RFN形)ページはこちら
　　

定格および仕様

　 一覧
　　
操作方式 自動操作式
制御方式 交流・直流兼用
形式 VN-B-N11
定格電圧 7.2kV
定格周波数 50/60Hz
定格耐電圧 60kV
定格電流 200A 300A 400A
定格短時間耐電流(1秒間) 8kA 12.5kA
定格短絡投入電流 20kA-3回 31.5kA-3回
適用系統短絡容量※1 100MVA 160MVA
開閉性能 負荷電流 200A-3000回 300A-3000回 400A-3000回
励磁電流 10A-50000回 15A-50000回 20A-50000回
充電電流 10A-50000回
コンデンサ電流 6kV 1000kVA(3kV 600kVA)-10000回
無電圧連続 自動操作-50000回　手動操作-1000回
操作性能 定格制御電圧 AC/DC100V(兼用)
制御電圧変動範囲 AC定格制御電圧の85~110%
DC定格制御電圧の75~110%
投入電流 AC-7.9A
DC-6.0A
引外し電流 AC-1.0A
DC-1.1A
耐塩じん汚損性能 0.35mg/cm2(耐重塩じん用)
補助接点 1a1b(C接点)
主回路口出線サイズ 80mm2-30cm 100mm2-30cm 125mm2-30cm
質量 97kg 98kg 101kg
規格 JIS C 4605(高圧交流負荷開閉器)

※1 適用系統短絡容量とはこの開閉器の遮断容量ではなく、この開閉器が使用できる設置点の短絡容量です。

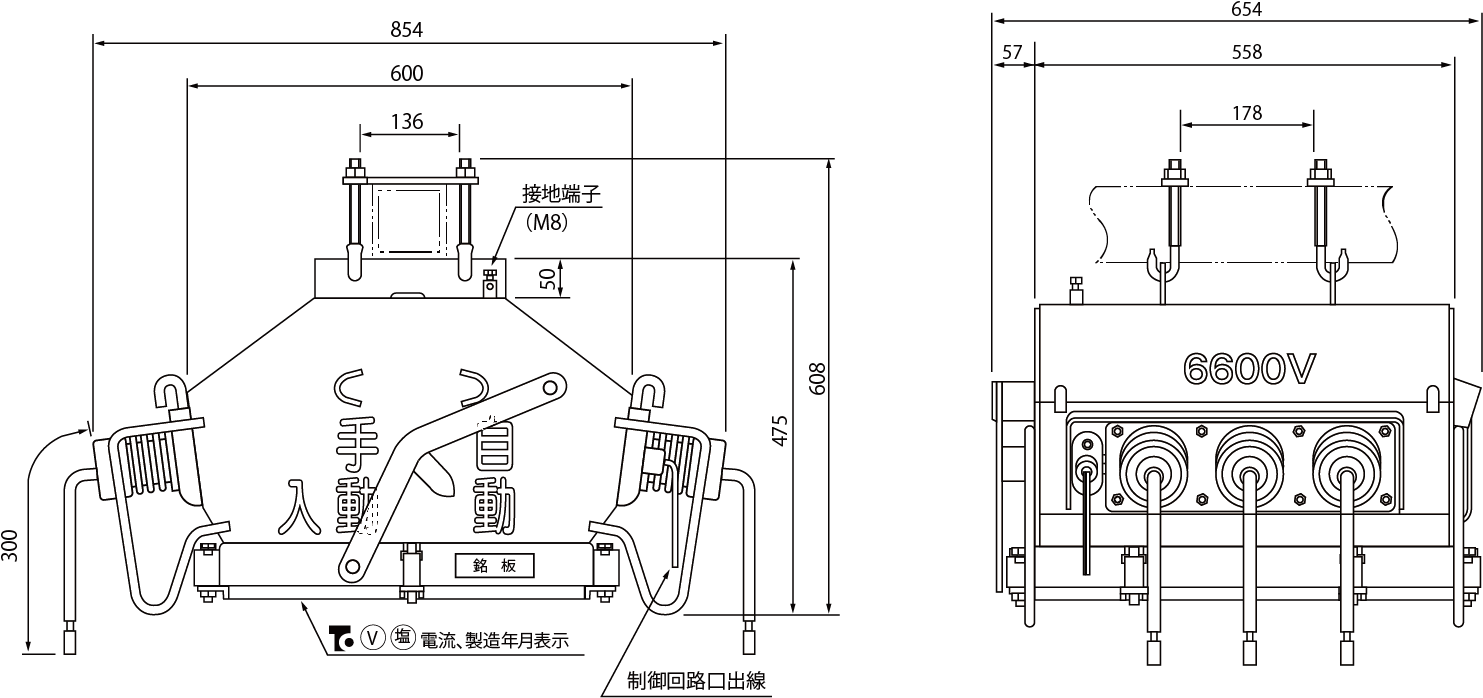

外形図

外形図

Q&A

01
操作用ロープは付属されていますか？
設置場所により長さが異なるため、付属しておりません。オプション品として当社で準備可能ですので、購入時に長さのご指示をお願いいたします。
