ZL-8AX-M
避雷器 アレスタ
(ZL形)避雷器(アレスタ)は、雷または回路の開閉などによって過電圧の波高値がある一定の値を超えた場合、放電により過電圧を制限して電気施設の絶縁を保護するものです。放電が実質的に終了した後は、引き続き電力系統から供給されて避雷器を流れる電流（続流）を短時間のうちに遮断して、系統の正常な状態を乱すことなく、原状に回復する機能が要求されます。
特長
- 信頼性の高いZnO素子を使用した弁抵抗形で、続流がないため、多重雷時でも十分に動作責務に耐えます。
- 小形・軽量のため取扱いが容易です。
- 制限電圧はJEC-2374 2500A避雷器の規格値に対し30％以上低く、当社製SOG開閉器との絶縁協調には余裕があります。
- 避雷器の下蓋は碍管に力を加えないスピニングシール方式で絞って固定していますので、破管に欠けやクラック等を生じさせず万全な気密となっています。(モールドコーンタイプ)
種類

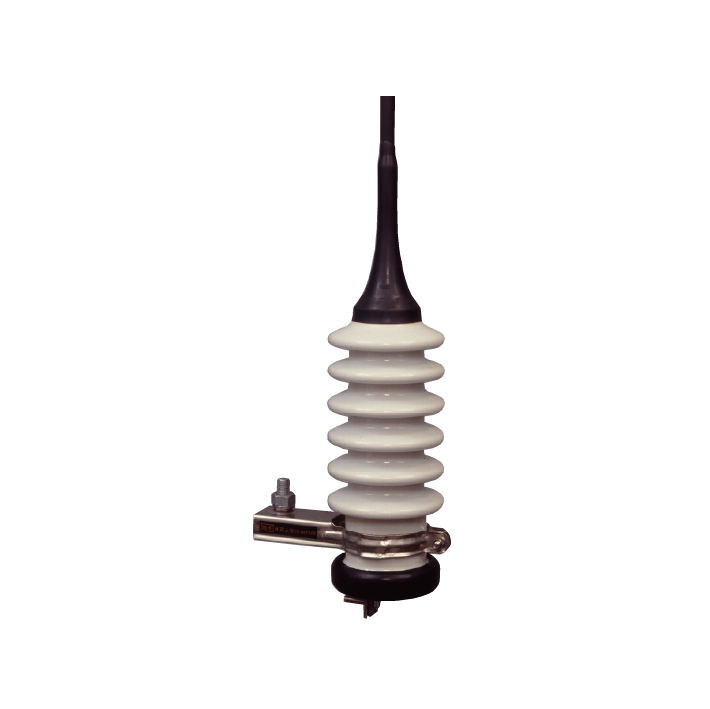

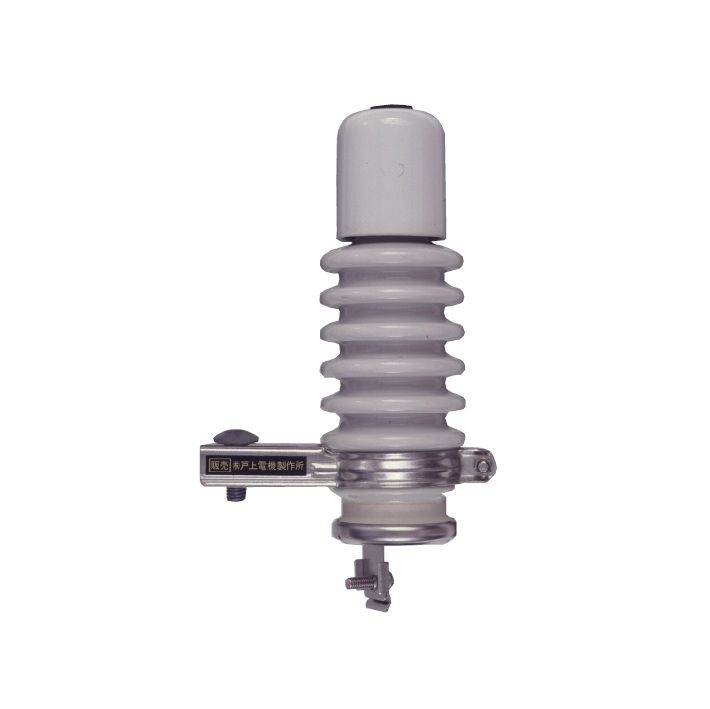

形式 標準形 ZL-8A 耐汚損形 ZL-8AX モールドコーン付耐汚損形 ZL-8AX-M 定格および仕様
形式 ZL-8A ZL-8AX ZL-8AX-M 定格電圧(kV) 8.4 公称放電電流(kA) 2.5 AC放電開始電圧(kV) 13.9以上 雷インパルス放電開始電圧(kV) 100%(kV) 33以下 0.5μS(kV) 38以下 制限電圧(kV) 33以下 放電耐量 4/10μS(2回)(kA) 10 2ms(20回)(A) 75 汚損特性(mg/cm2) 0.06 0.35 質量(kg) 1.3 2.1 2.3 製品詳細メニュー
