戸上電機は、高圧開閉器を主力として、
“電気”に関する製品を幅広くラインナップしています。

　　

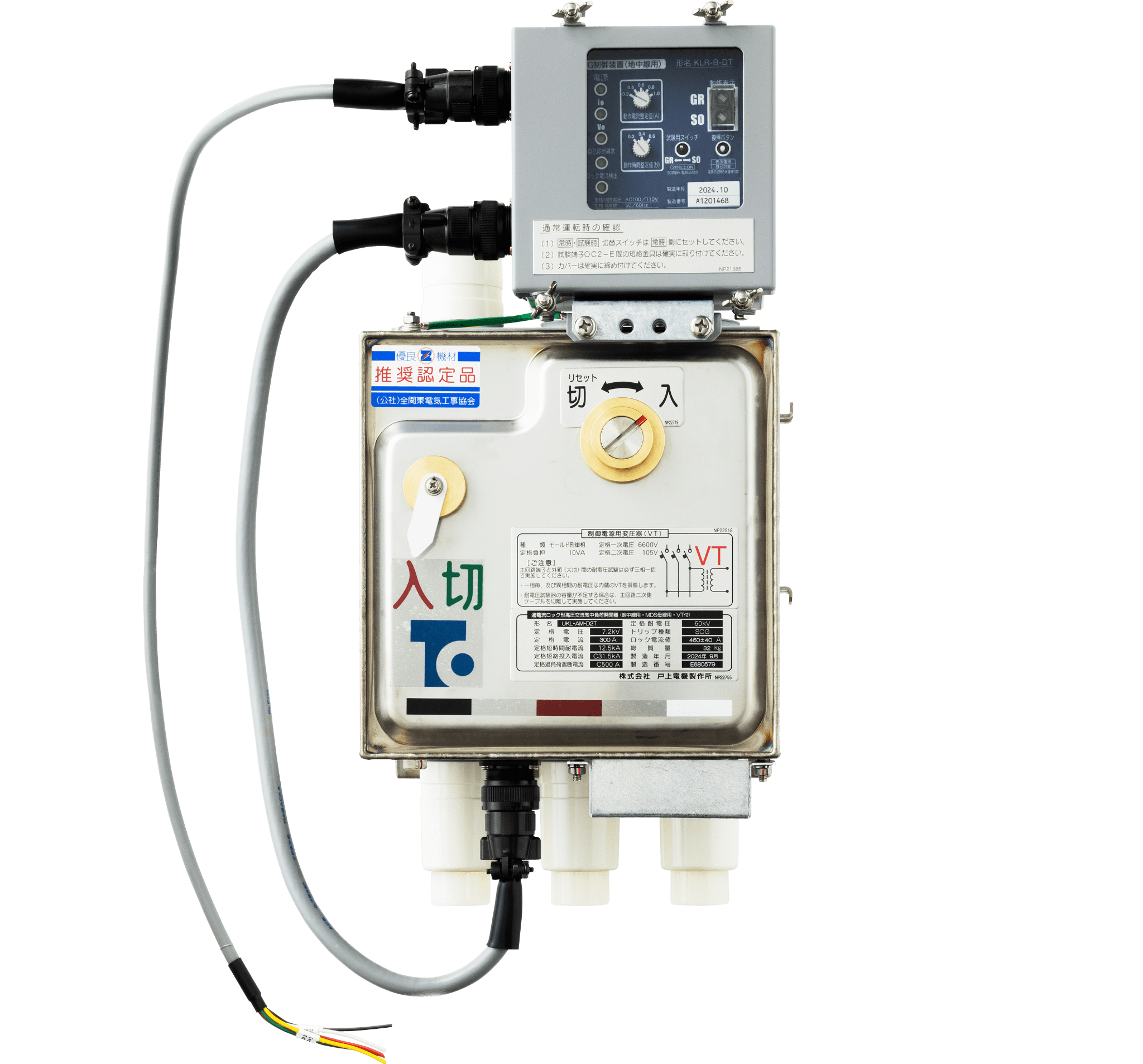

UAS写真

UKL-AP-D2T

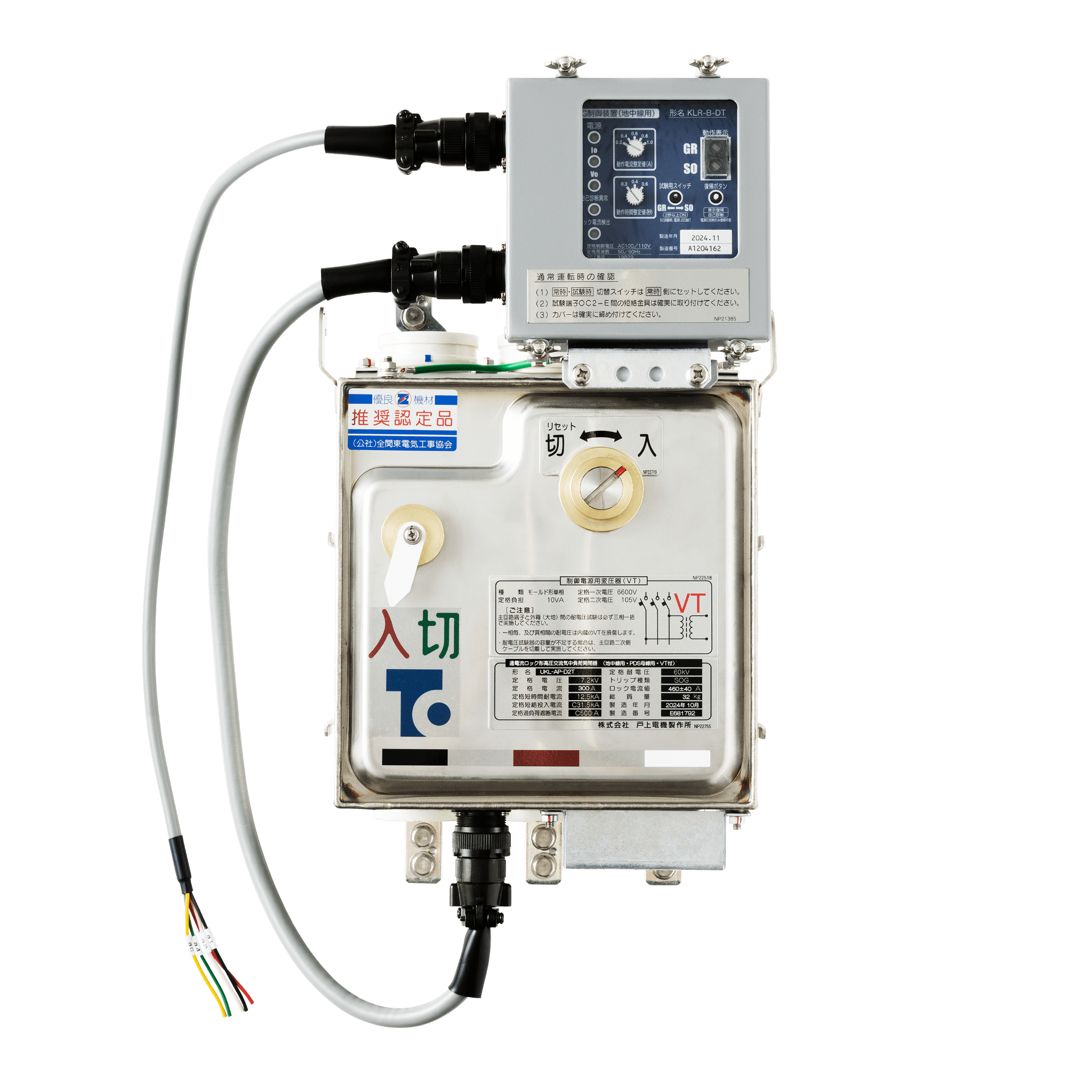

UAS写真①

UKL-AM-D2T

VT内蔵GR付UAS

本装置は地中線引込みの自家用施設における保守の容易化､ 配電線への波及事故防止のため､ 電力様高圧キャビネット内の第3回路（お客様側）に取付ける過電流ロック形高圧交流気中負荷開閉器です｡

※本装置は、電力様高圧キャビネット第3回路(お客様側)が扉正面に向かって右側になっているタイプのみに取付できます。(左側タイプには取付できません。)

　　

特長

  • 環境にやさしい気中式です。
  • VT(制御電源用変圧器)を内蔵しているため、制御電源確保のための工事が不要で作業の合理化が図れます。
  • 方向性SOG機能により電源側の地絡事故による不必要動作を防止します。
  • SOG制御装置に自己診断機能を装備しており、万一異常があれば自己診断異常表示灯が点灯します。
  • 適用ケーブルサイズは、PDS母線対応品はCVTケーブル150mm2で、モールド母線対応品はCVケーブル60mm2まで・CVTケーブル150mm2まで使用できます。更に既設のピラージスコンやモールドジスコンと取替えて設置できます。
  • 警報接点をGR、SO、自己診断の3種独立で引出しています。
  • 動作表示器付で事故動作をGRとSO動作に分けて表示するため事故種別が一目で判断できます。
  • ピラー母線対応品のケーブル終端接続部は、UAS用圧縮端子と組合わせてJCAA K1301の認定を受けた屋内終端接続材(UAS)仕様に対応します。

種類

仕様 形式 備考
開閉器 SOG制御装置
PDS母線対応品 UKL-AP-D2T KLR-B-DT 端子カバー付、圧縮端子はケーブル終端端末に付属
モールド母線対応品 UKL-AM-D2T 圧縮端子および端子カバー付
　　

定格および仕様

■開閉器

　　 　　
形式 PDS UKL-AP-D2T
モールド UKL-AM-D2T
定格電圧 7.2kV
定格電流 300A
極数 3極
定格耐電圧 60kV
定格短時間耐電流(1秒間) 12.5kA(実効値)
定格短絡投入電流 31.5kA(波高値)-3回
ロック電流値 460±40A
適用系統短絡容量(※1) 160MVA
定格過負荷遮断電流 500A-3回
定格地絡遮断電流 30A-30回
開閉性能 負荷電流 300A-200回
励磁電流 15A-10回
充電電流 10A-10回
無電圧連続開閉 1000回
適合規格 過電流ロック形高圧交流負荷開閉器(地中線用)全関規格

※1 適用系統短絡容量とはこの開閉器の遮断容量ではなく、使用できる設置点の短絡容量です。


■方向性SOG制御装置

　　
形式 KLR-B-DT
定格制御電圧 AC100/110V
定格周波数 50/60Hz
制御電圧変動範囲 定格制御電圧の85%～110%
消費電力 9VA
地絡動作電流整定値 0.2-0.4-0.6-0.8-1.0A(5段切替)
地絡動作時間整定値 0.2-0.4-0.6秒(3段切替)
地絡動作電圧整定値 (完全地絡時の)5%固定
位相特性(動作範囲) 遅れ45°～進み135°
警報接点性能閉路電流(誘導負荷) AC100V-2A
DC100V-2A


■開閉器内蔵VT

定格一次電圧 6600V
定格二次電圧 105V
定格負担 10VA
定格周波数 50/60Hz
定格耐電圧 22/60kV
　　

外形図

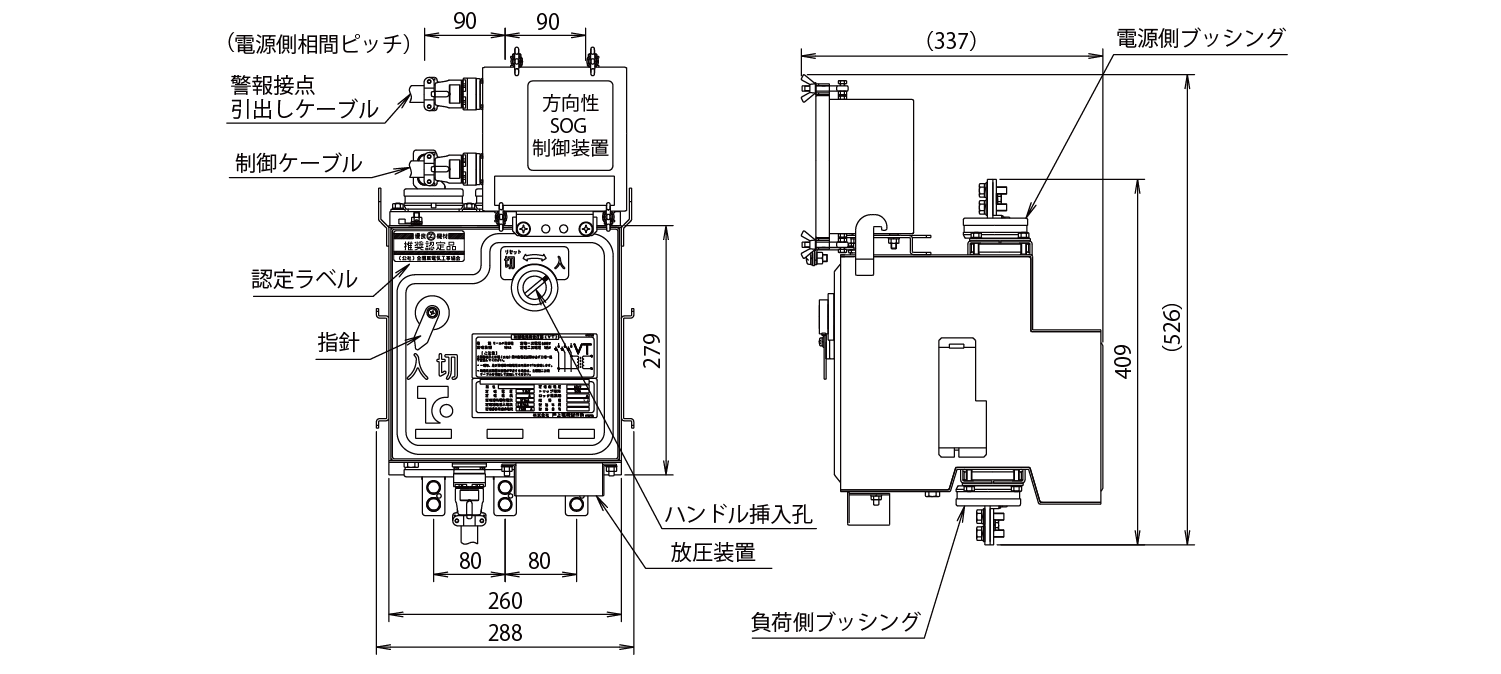

PDS外形図

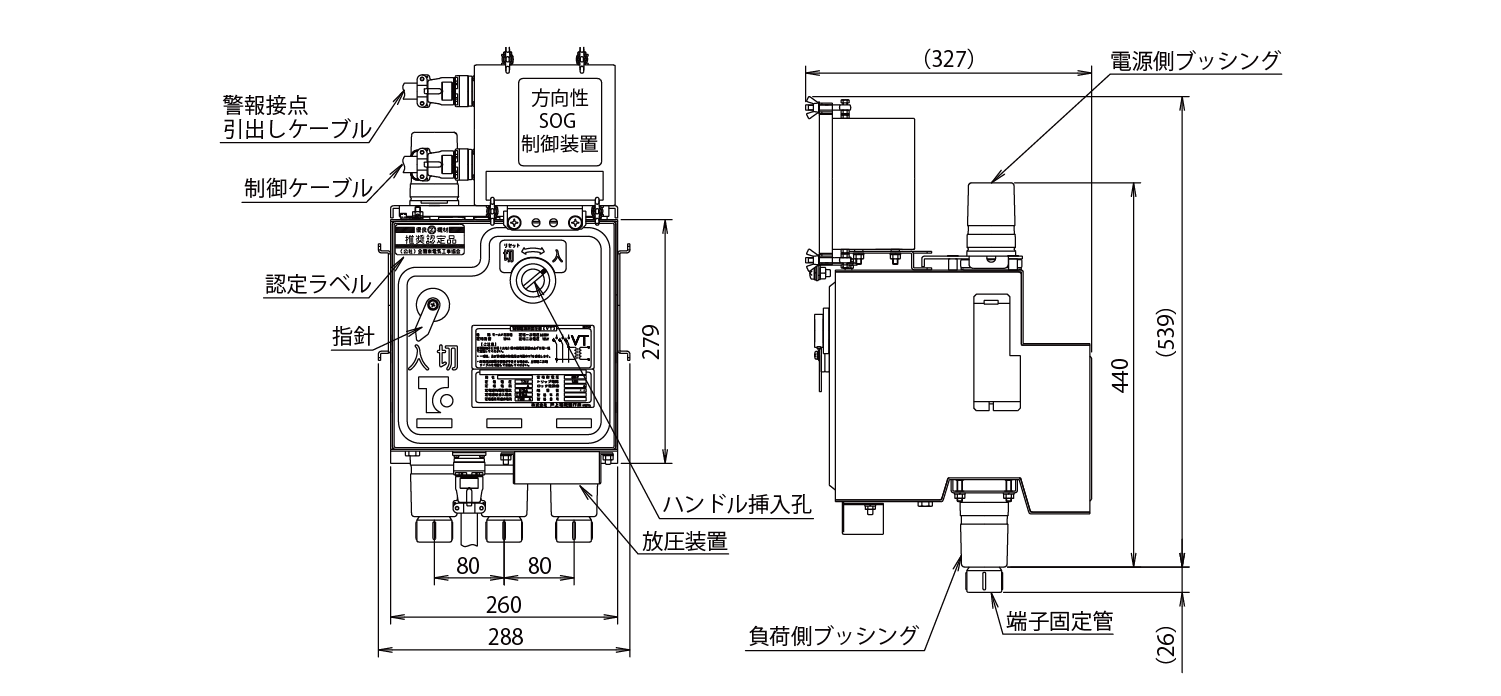

モールド外形図

設置上のご注意

  • 電力様キャビネット内に設置されますので、(公社)全関東電気工事協会様より最終需要家様名を登録するように決められています。
  • 圧縮端子のケーブルサイズ別寸法

    ■PDS母線対応品

    圧縮端子は付属しておりません。圧縮端子はケーブル終端端末材に付属されます。

    適用ケーブルサイズ 寸法 圧縮ダイス対角寸法C
    φA φB
    CVT150 15.4 26 26
    CVT100 12.6 26 26
    CVT60 10.6 22.5 22
    CVT38 8.0 22.5 22
    CVT22 6.0 22.5 22

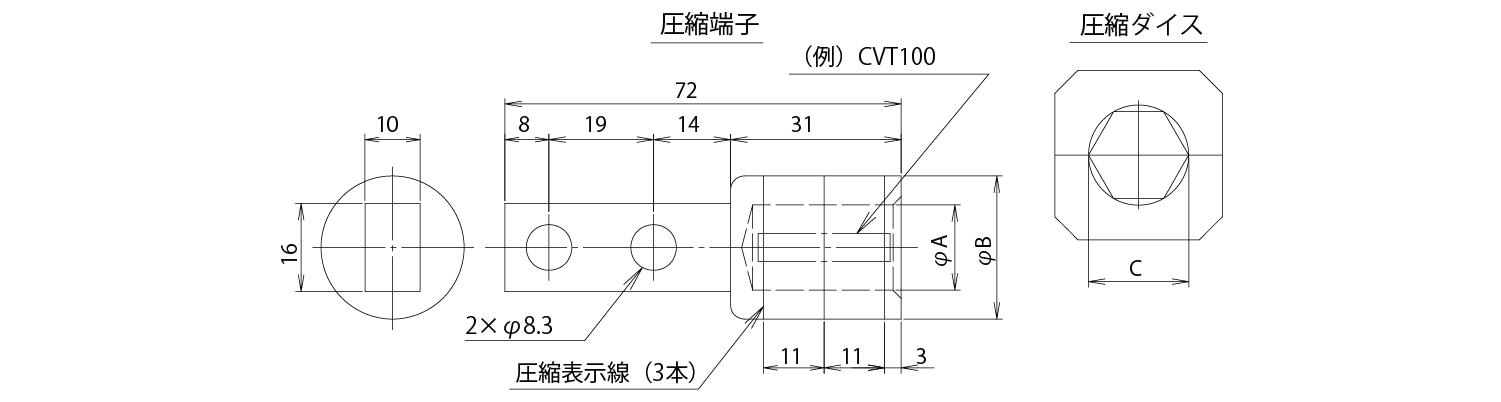

    PDS圧縮寸法

    ■モールド母線対応品

    ケーブルサイズにより付属品(圧縮端子、端子カバー)が異なります。ご注文の際はケーブルサイズをご指示下さい。なお、使用可能ケーブルサイズは絶縁体外径がφ27以下です。(端子固定管の内径φ27.5のため)

    圧縮端子

    適用ケーブルサイズ 寸法 圧縮ダイス対角寸法C
    φA φB
    CVT150 15.4 26 26
    CVT100 12.6 26 26
    CVT60 9.8 22 22
    CVT38 8.0 22 22
    CVT22 6.0 12 12
    CV60 10.6 22 22
    CV22 6.5 12 12


    モールド圧縮寸法 端子カバー

    ケーブルサイズ(mm2) φA寸法
    CVT150 42
    CVT100 39
    CVT60 36
    CV60
    CVT38 34
    CVT22 32
    CV22

    モールド圧縮端子カバー
  • モールド母線対応品取付の際は専用取付工具をご使用下さい。専用取付工具がない場合は、弊社最寄りの営業支店へお問い合わせ下さい。(PDS母線対応品は人力による取付もできます。)
  • 本装置の取付工事は、(一社)日本電気協会関東支部様の施工技術認定者に限ります。(関東地区の場合)
  • 本装置の取付工事は、工事店様で設置して頂くようになっていますが、工事店様で施工技術認定者がいらっしゃらない場合は、別途取付工事も承ります。
  • SOG制御装置には制御電源が必要です。

動画

■取外し・取付方法



Youtubeはこちら

■端子圧縮・接続方法



Youtubeはこちら
　　

Q&A

01
更新推奨時期について教えて下さい。
日本電機工業会発行の「汎用高圧機器の更新推奨時期に関する調査報告書」によると、高圧交流負荷開閉器の更新推奨時期は次のようになっています。
・屋内用...15年または負荷電流開閉回数200回
・屋外用...10年または負荷電流開閉回数200回
但し、この報告書によりますと、上記の更新推奨時期は機能や性能に対する製造者の保証値ではなく、通常の環境のもとで通常の保守点検を行って使用した場合に、機器構造材の老朽化などにより新品と交換した方が経済性を含めて一般的に有利と考えられる時期となっておりますので、更新時期は環境条件などを考慮する必要があります。
02
UASとUGSの違いについて教えて下さい。
UASは気中式、UGSはガス式（SF6ガス）になります。基本的には全関東電気工事協会様の認定品ですので性能は同等になります。UASは電源側形状により、ピラー母線対応タイプとモールド母線対応タイプがあります。UGSはモールド母線のみの対応となります。
03
LA内蔵タイプはありますか。
LA内蔵タイプはありません。
04
設置後、キャビネットはそのままで、機器（UAS）の更新は可能ですか。
機器のみの更新は可能です。
05
材質を教えて下さい。
ステンレス製となります。
