“電気”に関する製品を幅広くラインナップしています。自立型PASタイプ

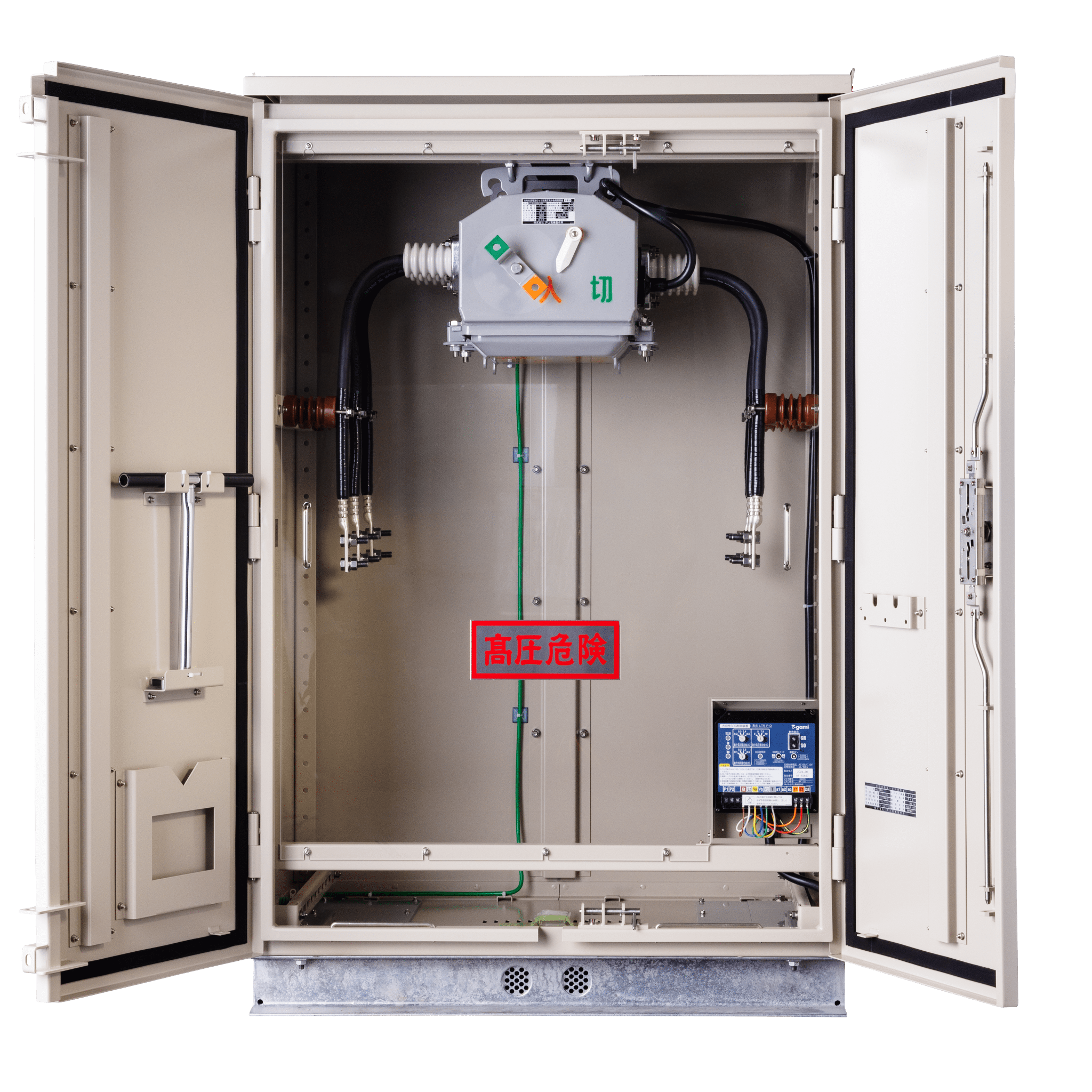

(地中線用SOG開閉器)本装置は、気中開閉器(KLT形200A～400A)・ガス開閉器（GLT形600A）を屋外防雨形のキャビネットに収納し、省スペース、環境調和形としてコンパクトにデザインした屋外地上設置型の自立盤です。設置場所が地中化エリアで電柱が建てられない所や、GR付開閉器が未設置の場所などに最適です。豊富な組合せが可能です。
特長
- 地中化エリアの責任分界点用地絡遮断装置として最適の屋外地上設置型です。
- 外箱は板厚2.3mmの鋼板(ご要望により板厚2.0mmステンレスも製作)を使用しています。
- 塗装色は設置環境によりご指定できます。(標準色：5Y7/1 5分ツヤ)ただし、黒系統の色の選択はできません。詳細は別途お問い合わせ下さい。
- 主回路ケーブルには圧縮端子を装着していますので接続作業が容易にできます。
- キャビネット内の前面には危険防止のために保護カバーを設けています。
- 開閉器の操作は着脱式のハンドルで簡単に操作できます。
- 内蔵機器、収納機器を自由に選定いただけます。

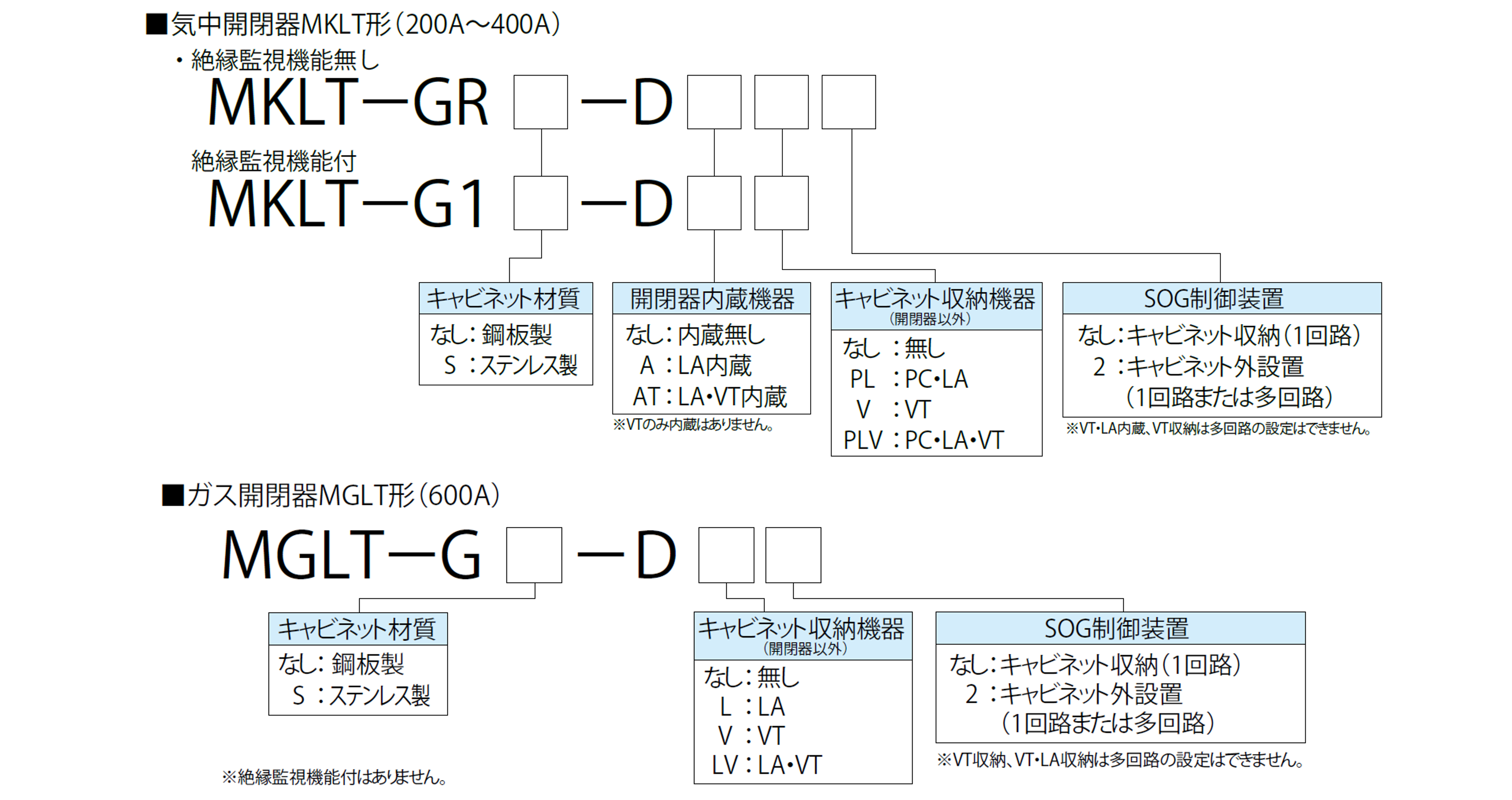

種類
定格および仕様
MKLT形
操作方式 手動操作式 定格電圧 7.2kV 定格周波数 50/60Hz 定格耐電圧 60kV 定格電流 200A 300A 400A 定格短時間耐電流(1秒間) 8kA 12.5kA 定格短絡投入電流 20kA-3回 31.5kA-3回 適用系統短絡容量(※1) 100MVA 160MVA 定格過負荷遮断電流 400A-3回 700A-3回 ロック電流値 350A±50A 600A±100A 定格地絡遮断電流 30A 定格制御電圧 AC100/110V(制御装置) 開閉性能 負荷電流 200A-200回 300A-200回 400A-200回 励磁電流 10A-1000回 15A-1000回 20A-1000回 充電電流 10A-1000回 無電圧連続 1000回 耐塩じん汚損性能 0.35mg/cm2(耐重塩じん用) 規格 JIS C 4607(引外し形高圧交流負荷開閉器) ※1 適用系統短絡容量とはこの開閉器の遮断容量ではなく、この開閉器が使用できる設置点の短絡容量です。
MGLT形
操作方式 手動操作式 定格電圧 7.2kV 定格周波数 50/60Hz 定格耐電圧 60kV 定格電流 600A 定格短時間耐電流(1秒間) 12.5kA 定格短絡投入電流 31.5kA-3回 適用系統短絡容量(※1) 160MVA 定格過負荷遮断電流 1200A-3回 ロック電流値 1000A±200A 定格地絡遮断電流 30A 定格制御電圧 AC100/110V(制御装置) 開閉性能 負荷電流 200A-200回 300A-200回 400A-200回 励磁電流 10A-1000回 15A-1000回 20A-1000回 充電電流 10A-1000回 無電圧連続 1000回 耐塩じん汚損性能 0.35mg/cm2(耐重塩じん用) 封入ガス圧力 0.1MPa・G(at20℃) ガス圧低下表示およびロック装置作動範囲 0.03～0.05MPa・G 規格 JIS C 4607(引外し形高圧交流負荷開閉器) ※1 適用系統短絡容量とはこの開閉器の遮断容量ではなく、この開閉器が使用できる設置点の短絡容量です。

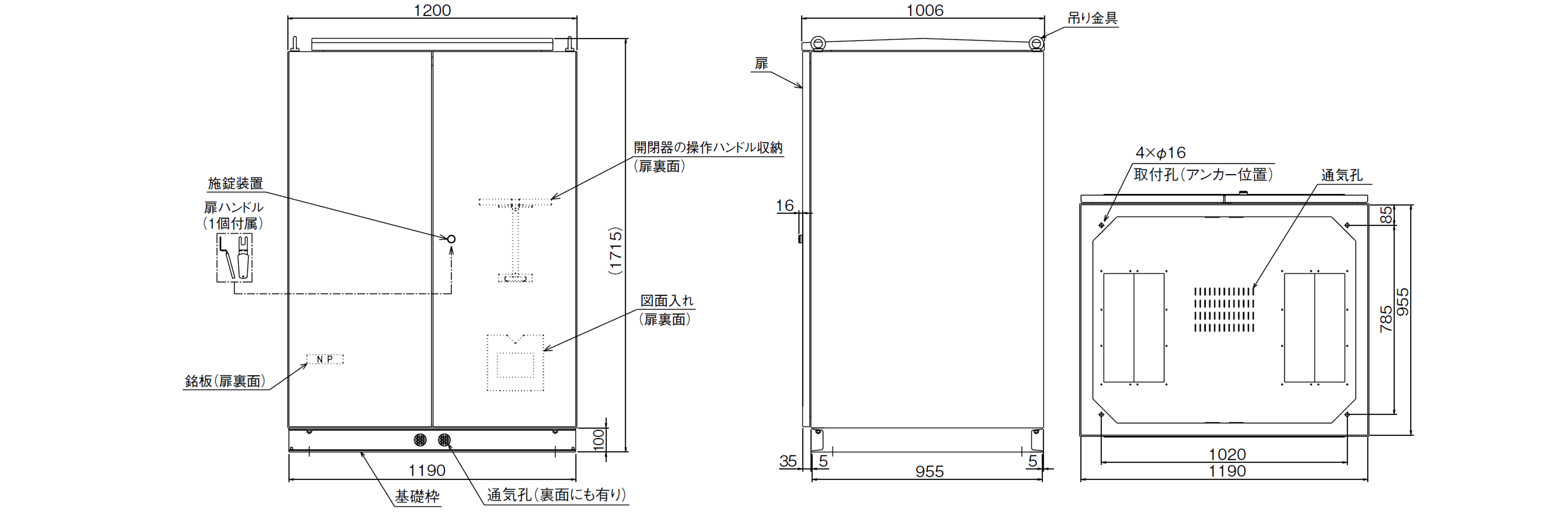

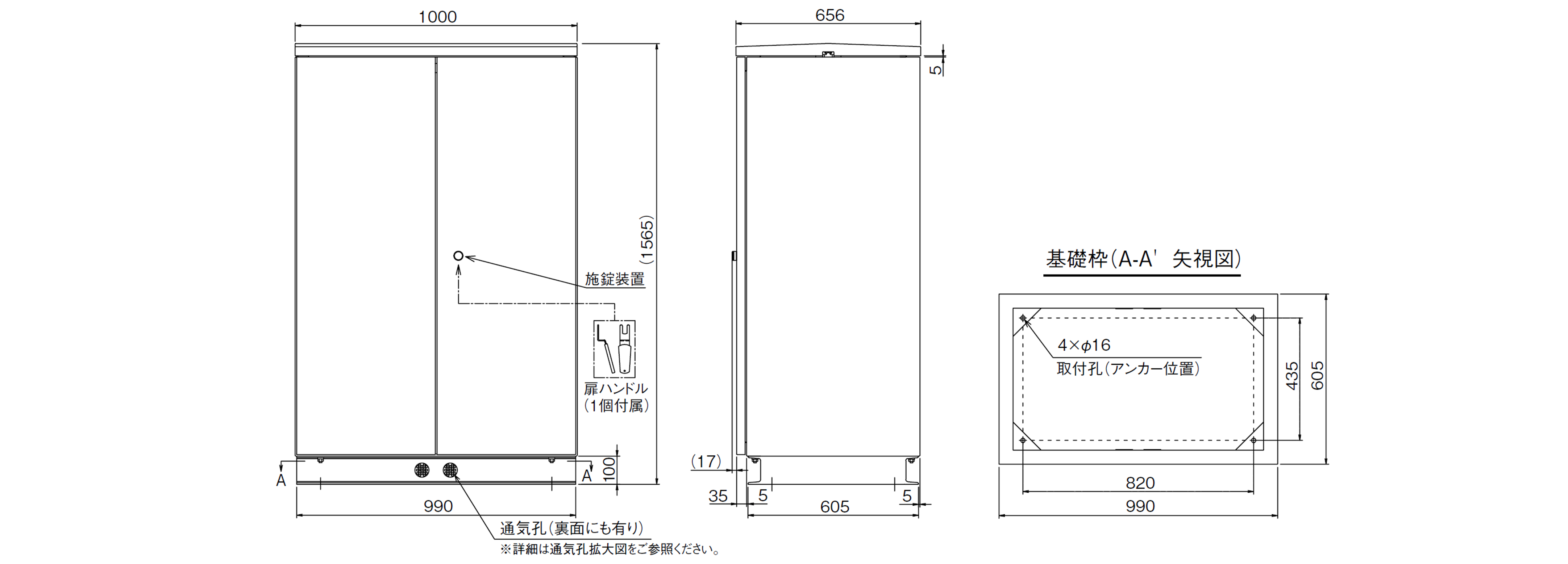

外形図
Q&A
- 01
- 内蔵機器や収納機器、その他特長を教えて下さい。
すべての機種ではございませんが、避雷器、SOG制御装置用電源トランスは開閉器に内蔵したタイプとキャビネットに収納したタイプを用意しております。 キャビネットに、高圧絶縁監視機能付SOG制御装置をキャビネットに収納したタイプを用意しております。 収納する高圧開閉器の定格電流が200A、300A、400Aは消弧媒体に大気を使用した気中開閉器、600Aは消弧媒体にSF6（六フッ化硫黄）ガスを封入したガス開閉器を用意しております。- 02
- 定格電流は200A、300A、400A、600Aがありますが、どれを選定したらよいですか。
基本的には開閉器設置点の系統短絡容量と変圧器容量によって決めて下さい。（通常お客様で選定）
《系統短絡容量》
高圧需要家では電力会社変電所の電源容量によって決まります。国内では大きく3地区に分けられます。
・160MVA地区...開閉器定格電流は300A以上
・100MVA地区... 〃 200A以上
・50MVA地区... 〃 100A以上
特高需要家では受電点の電源容量により決まります。
《変圧器容量》
変圧器の定格一次電流を算出します。三相6kVでは変圧器容量を10で除算すれば概略の数値がつかめます。［例］500kVAの場合 500÷10＝50A
以上のことから、変圧器定格一次電流50Aでも開閉器設置点の系統短絡容量が100MVA地区であれば、200Aを設置しなければいけません。- 03
- キャビネットの材質を変更できますか。
キャビネットの材質は鋼板製またはステンレス製です。製品詳細メニュー
