防食形制御機器

PBT2-C

防水・防食形操作開閉器(壁掛形･自立形)
(防食形制御機器)

防水・防食性を要求される工場や、塵埃が多く密閉容器を要求される工場での使用に最適です。労働安全衛生規則第107条2項に適合しています。

　　

特長

  • 充実のPBTシリーズ 壁掛形12機種・自立形12機種とラインナップが豊富です。
  • 全面パッキン方式の採用 ケース・カバー間のゴムパッキンは、全面パッキン方式を採用していますので完全な気密性が保たれるとともに、押ボタン操作による繰返し張力ででも劣化することがありません。
  • 防食性に優れた材料を採用 ケース・カバーはプリミックス樹脂製で、一般の鋼板や鋳鉄製に比べ防食性は抜群に優れています。また、カバー締付ネジや施錠板にもステンレスを使用していますので、腐食の心配がありません。
  • 施錠板ロック装置を全機種に標準装備 切ボタン(OFF)には、施錠板によるロック装置を標準装備していますので、南京錠をかけることにより労働安全衛生規則第107条2項に適合します。
  • ワイドな電流計窓 電流計窓を電流計のスケール幅一杯に構成し、電流値が読み取り易いようにしています。(電流計は赤指針付を標準としています。)
  • 操作しやすい大形押ボタン 大形押ボタンの採用により、押しやすいボタンと見やすい表示文字で、手袋着用時の操作や、壁・パネルなど室内にも最適です。
  • 完全な気密性 ケーブル引込口をテーパリング締付方式(パッキン方式)とし、さらに全面パッキン方式を採用していますので完全な気密性が保たれます。 ※気密性のグレードはIP65に適合しています。(IEC-144) ※気密試験では0.2kgf/cm2のエアー加圧による試験を満足します。 ※IP65(保護等級)とは
    ・外来固形物に対する保護…粉塵が中に入らない(耐塵形)
    ・水の侵入に対する保護…あらゆる方向からの噴流水による有害な影響がない(防噴流形)
  • 頻繁な操作、長期間の使用に耐えるよう固定接点、可動接点とも銀接点を使用しています。
  • 1P、2P、3P形とも露出形を標準としています。ケースをはずせば埋込形にも対応可能です。
  • パネルや壁面から直接配線できるインテリアタイプです。

種類

形式 設置方式 装備器具 防塵パッキン方式引込口 厚鋼電線管サイズ
押ボタン 電流計 表示灯 切換スイッチ パッキン内径 ケーブル外径
PBT1-C(ON) 壁掛形 ON － － － φ14 φ9～φ13 PF3/4
PBT1-C-P(ON) 自立形
PBT1-C(OFF) 壁掛形 OFF － － － φ14 φ9～φ13 PF3/4
PBT1-C-P(OFF) 自立形
PBT2-C 壁掛形 ON-OFF － － － φ14 φ9～φ13 PF3/4
PBT2-C-P 自立形
PBT3-C 壁掛形 FOR-REV-OFF － － － φ17 φ11～φ16 PF3/4
PBT3-C-P 自立形
PBT2-C-A 壁掛形 ON-OFF ○ － － φ17 φ11～φ16 PF3/4
PBT2-C-A-P 自立形
PBT2-C-L 壁掛形 ON-OFF － 2コ － φ17 φ11～φ16 PF3/4
PBT2-C-L-P 自立形
PBT2-C-L1 壁掛形 ON-OFF － 1コ － φ17 φ11～φ16 PF3/4
PBT2-C-L1-P 自立形
PBT2-C-LG 壁掛形 ON-OFF － － ○ φ17 φ11～φ16 PF3/4
PBT2-C-LG-P 自立形
PBT2-C-GL1 壁掛形 ON-OFF － 1コ ○ φ18 φ13～φ17 PF1
PBT2-C-GL1-P 自立形
PBT2-C-GL2 壁掛形 ON-OFF － 2コ ○ φ20 φ15～φ19 PF1
PBT2-C-GL2-P 自立形
PBT2-C-XL1 壁掛形 ON-OFF ○ 1コ － φ18 φ13～φ17 PF1
PBT2-C-XL1-P 自立形
PBT2-C-XL2 壁掛形 ON-OFF ○ 2コ － φ18 φ13～φ17 PF1
PBT2-C-XL2-P 自立形
PBT2-C-XG 壁掛形 ON-OFF ○ － ○ φ18 φ13～φ17 PF1
PBT2-C-XG-P 自立形
PBT2-C-X 壁掛形 ON-OFF ○ 2コ ○ φ20 φ15～φ19 PF1
PBT2-C-X-P 自立形
　　

定格および仕様

定格電圧 250V
定格電流 5A
電流計 60角、2.5級、□/5Aまたは□/1A、3倍延長目盛、赤指針付
表示灯 LED球(RL・GL)、AC100・200V、DC100・200V
切換スイッチ 220V、6A、25φ、2ノッチ、3ノッチ
ケーブル引込方式 防塵パッキン方式(パッキン内径φ17…ケーブル外径φ10～φ16・φ20…ケーブル外径φ15～φ19)
ロック装置 切ボタン(OFF)にのみロック装置付(施錠板方式。但し、南京錠はお客様にてご用意ください。)
設置方式 壁掛形・自立形
材質 ケース・カバー プリミックス(RL311-BG21)　外観色マンセル7.5BG6/1.5近似色
防水用パッキング エチレン・プロピレンゴム(EPDM黒)
押ボタン ABS樹脂　標準ON(赤)・OFF(緑)　(他に黒色製作可)
表示灯 グローブ：ポリカーボネート樹脂　ケース：PPE樹脂(黒)
切換スイッチ ABS樹脂(黒)
電流計 カバー：アクリル樹脂(透明)　ケース：フェノール樹脂(黒)　枠色：黒
スタンド支柱 鋼管
スタンドベース 鋳鉄
　　

外形図

外形寸法

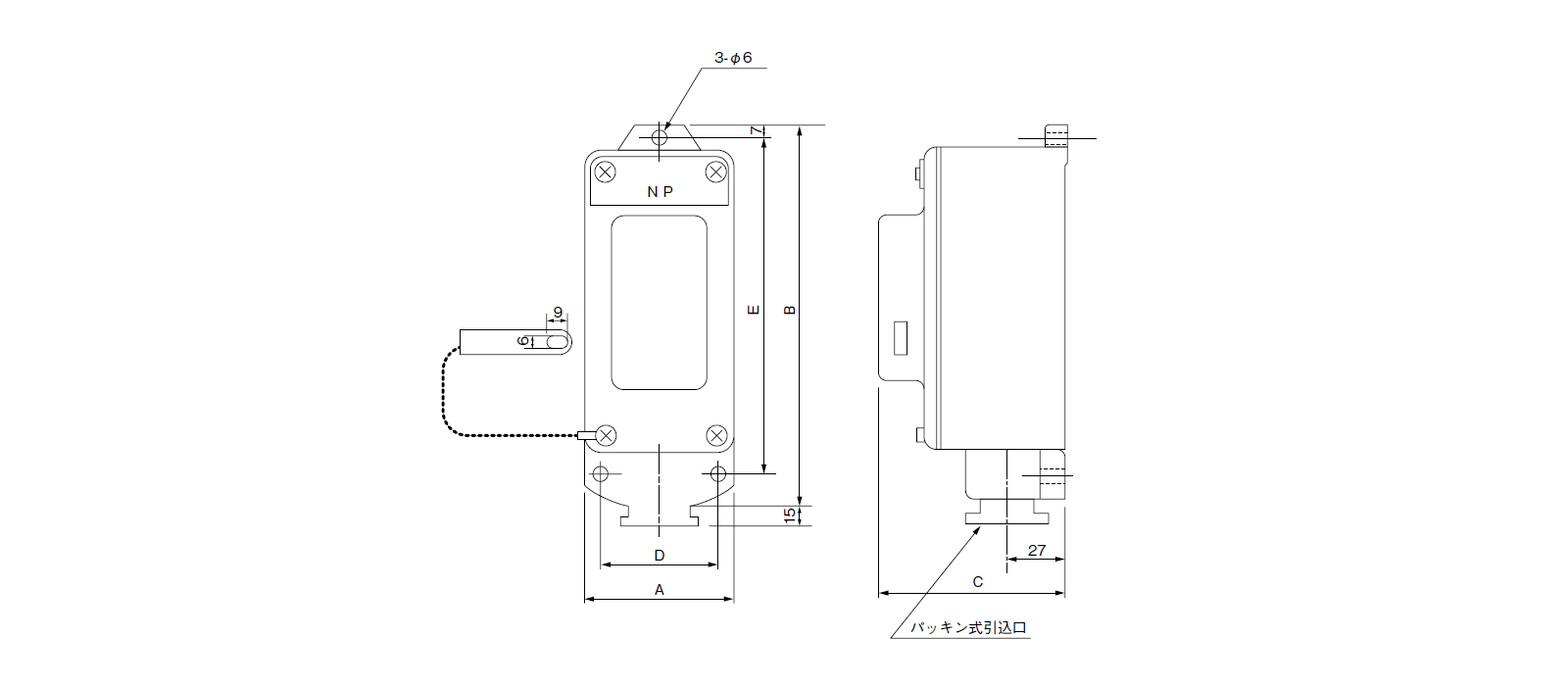

　 壁掛形
分類 形式 押ボタン 電流計 表示灯(数) 切換スイッチ 外形寸法(mm) 取付寸法(mm)
A B C D E
プリミックス樹脂製外箱 PBT1-C ON － － － 65 141 85 50 120
PBT1-C OFF － － － 65 141 85 50 120
PBT2-C ON、OFF － － － 65 177 85 50 155
PBT3-C FOR、REV、OFF － － － 65 213 85 50 190
PBT2-C-A ON、OFF ○ － － 80 270 91 60 248
PBT2-C-L ON、OFF － 2 － 80 270 91 60 248
PBT2-C-L1 ON、OFF － 1 － 80 270 91 60 248
PBT2-C-LG ON、OFF － － ○ 80 270 91 60 248
PBT2-C-GL1 ON、OFF － 1 ○ 110 320 120 80 295
PBT2-C-GL2 ON、OFF － 2 ○ 110 320 120 80 295
PBT2-C-XL1 ON、OFF ○ 1 － 110 320 120 80 295
PBT2-C-XL2 ON、OFF ○ 2 － 110 320 120 80 295
PBT2-C-XG ON、OFF ○ － ○ 110 320 120 80 295
PBT2-C-X ON、OFF ○ 2 ○ 110 320 120 80 295

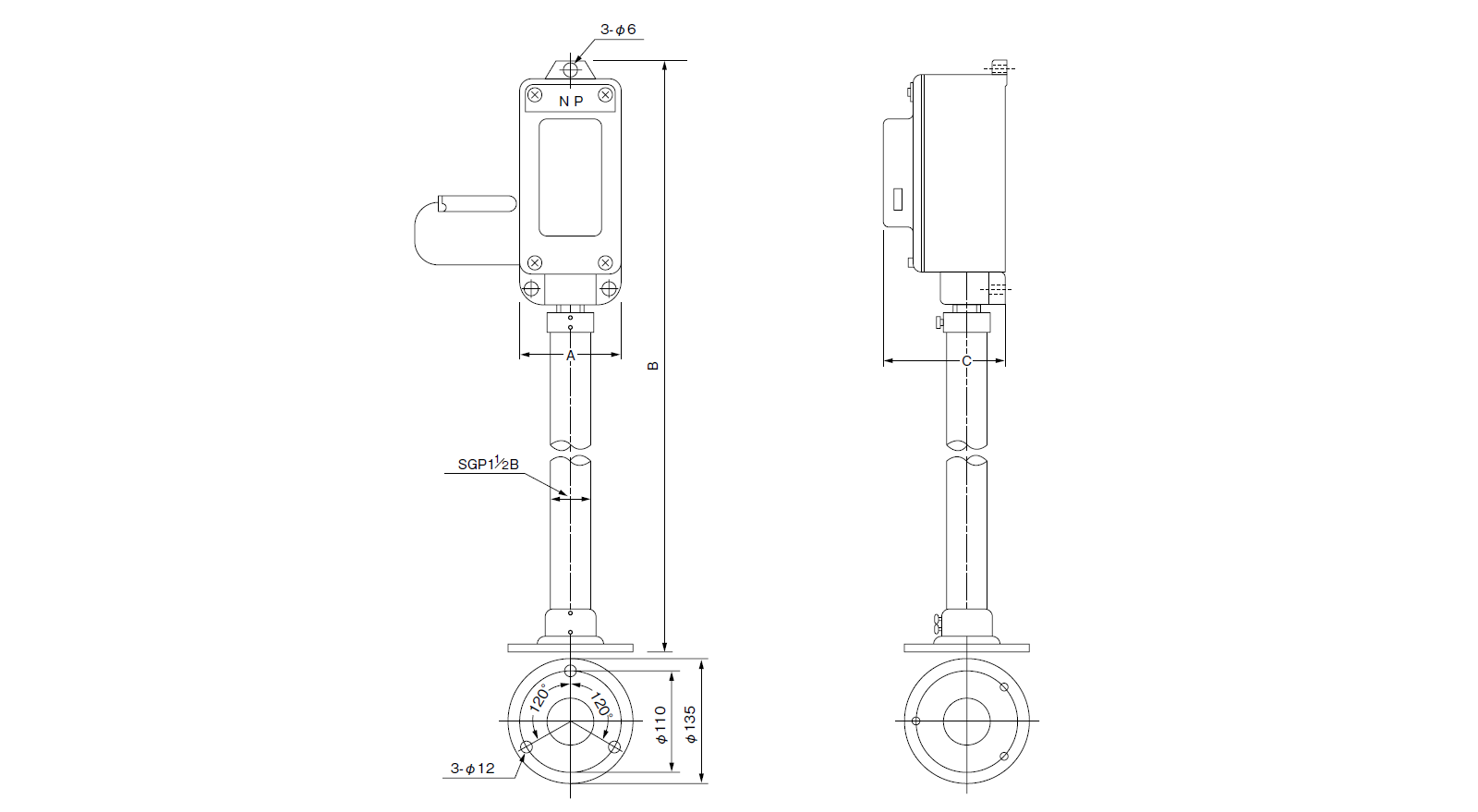

　 自立形
分類 形式 押ボタン 電流計 表示灯(数) 切換スイッチ 外形寸法(mm)
A B C
プリミックス樹脂製外箱 PBT1-C-P ON － － － 65 1,100 85
PBT1-C-P OFF － － － 65 1,100 85
PBT2-C-P ON、OFF － － － 65 1,135 85
PBT3-C-P FOR、REV、OFF － － － 65 1,170 85
PBT2-C-A-P ON、OFF ○ － － 80 1,225 91
PBT2-C-L-P ON、OFF － 2 － 80 1,225 91
PBT2-C-L1-P ON、OFF － 1 － 80 1,225 91
PBT2-C-LG-P ON、OFF － － ○ 80 1,225 91
PBT2-C-GL1-P ON、OFF － 1 ○ 110 1,275 120
PBT2-C-GL2-P ON、OFF － 2 ○ 110 1,275 120
PBT2-C-XL1-P ON、OFF ○ 1 － 110 1,275 120
PBT2-C-XL2-P ON、OFF ○ 2 － 110 1,275 120
PBT2-C-XG-P ON、OFF ○ － ○ 110 1,275 120
PBT2-C-X-P ON、OFF ○ 2 ○ 110 1,275 120
　　

詳細

  • 本製品に関わる配線/運転/保守/点検作業は、関連法規などの専門知識及び技能を持った方が実施ください。
  • 危険場所に設置する場合、形式により設置可能な危険エリアが異なりますので、対応する危険エリアを必ずご確認ください。
  • 仕様/デザイン等は予告無く変更する場合がございます。
