特長

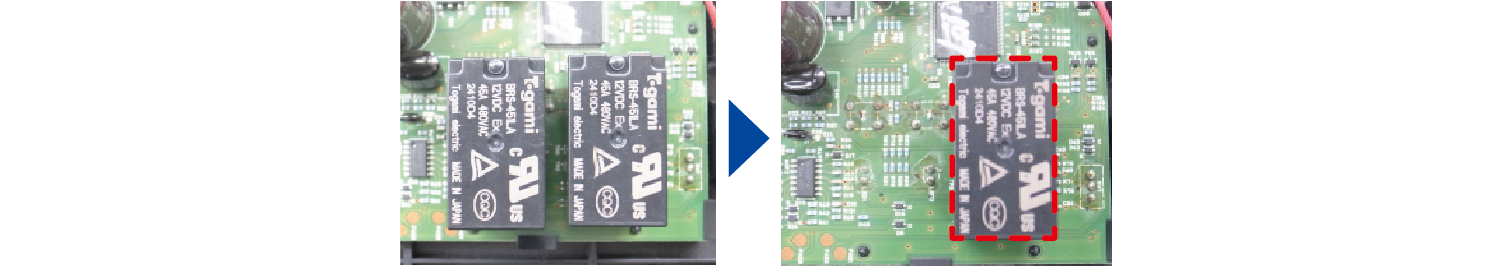

• 小型・高容量を実現

  一般的な20Aリレーの大きさで45Aの連続通電電流を実現し、プリント基板の実装スペースを約50%節約しました。設計自由度がアップするとともにプリント基板の小型化にも貢献できます。

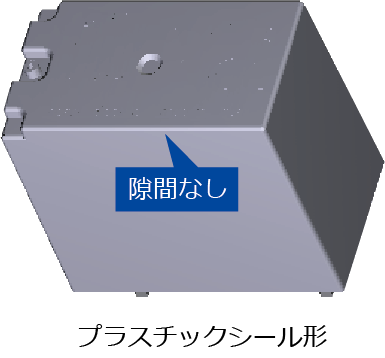

• 特殊雰囲気、防塵に最適

  プラスチックシール形は隙間がないため、特殊雰囲気および防塵での使用に最適です。


• 使用周囲温度のワイドレンジ化を実現

  寒冷地や温暖地でも使用できます。

• 取付互換性あり

  BRシリーズとプリント基板ピン配置が同一のため、取付互換性があります。

定格および仕様

　 一覧

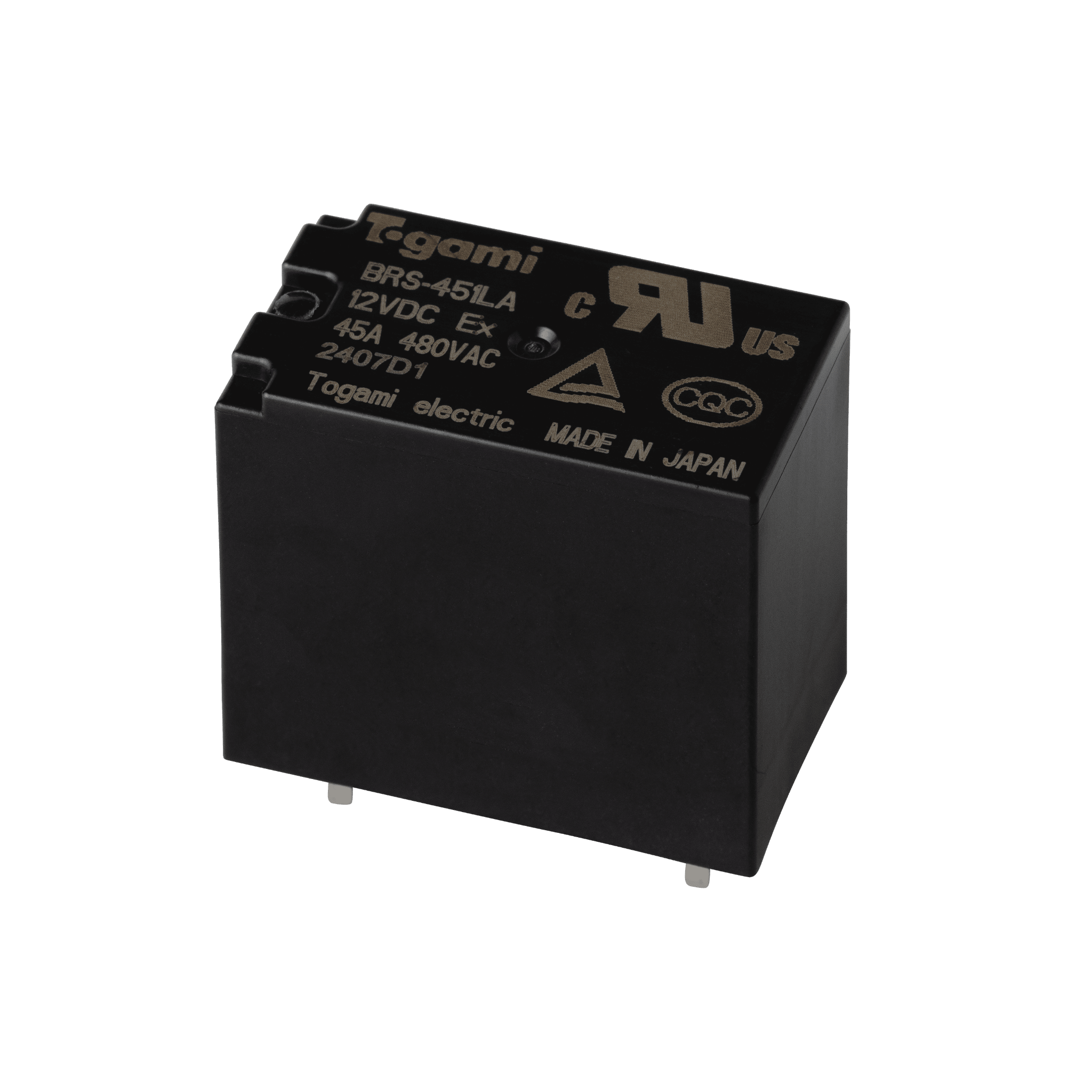

形式		BRS-451LA
接点構成		1a(NO)
接触抵抗(初期値)		100mΩ以下(6VDC 1A、電圧降下法)
接点材質		銀合金
定格動作電圧		480VAC
連続通電電流		45A
接点定格 (抵抗負荷)		250VAC	480VAC
		45A on / 10A off	25A on / 5A off
定格遮断容量(50回)		45A(250VAC)
最小適用負荷		100ｍA 5VDC
電気的耐久性		10,000回(抵抗負荷)
機械的耐久性		3,000,000回(無負荷)
開閉頻度	無負荷	1,800回/時
	定格負荷	120回/時
最低動作電圧※1		定格コイル電圧の95%以下
復帰電圧		定格コイル電圧の10%以上
最大許容電圧		定格コイル電圧の110%
動作時間		20ms以下
復帰時間		10ms以下
絶縁抵抗(初期値)		1,000MΩ以上
耐電圧(初期値)		開放接点間：1,700VAC 1分間
		コイル-接点間：4,500VAC 1分間
定格インパルス電圧 (初期値)		開放接点間：2,500V(1.2×50μs)
		コイル-接点間：6,000V(1.2×50μs)
保護構造		耐洗浄リレー(プラスチックシール形)
絶縁特性 (IEC 61810-1)		絶縁距離：空間距離　5.5mm/沿面距離　8.0mm 断路の種類：マイクロ断路 過電圧カテゴリ：Ⅲ 材料グループ：Ⅲa 定格絶縁電圧(Ui)：500V　　　　定格絶縁電圧(Ui)：250V コイル-接点間：基礎絶縁　　　　コイル-接点間：強化絶縁 汚損度：2　　　　　　　　　　　汚損度：3
耐衝撃性	誤動作	ピーク加速度　100m/s2　　作用時間　11ms
	耐久	ピーク加速度　1,000m/s2　　作用時間　6ms
耐振動性	誤動作	周波数範囲 10~55~10Hz 複振幅 1.5mm
	耐久
使用条件		結露、氷結しないこと。 硫化ガス、有機ガス雰囲気中に長期間放置あるいは使用される場合、 接点表面が腐食し接触抵抗が増大する可能性があります。 シリコン含有の製品をリレー近傍で使用しないで下さい。 プラスチックの透過性によりシリコーンガスがリレー内部に侵入します。 接点表面に酸化シリコンを生成し、接触障害を起こす可能性があります。
使用周囲温度		-40～85℃
保存周囲温度

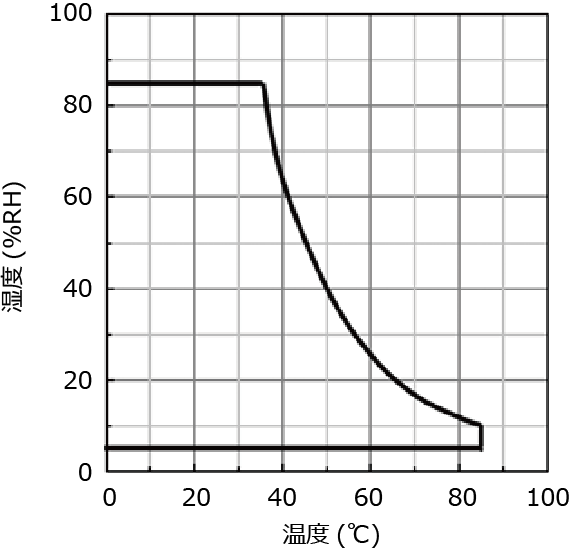

使用・保存温湿度範囲
標高		2,000m以下
はんだ耐熱性		フローソルダ式　はんだ温度260±3℃　浸せき保持時間5±0.5s
		手付けはんだ　こて先温度350℃以下　はんだ時間3s以内
取付方向		制限なし
質量		約35g
包装形態	個装単位	100個
	出荷単位	500個

※1 最低動作電圧は、最大周囲温度におけるホットスタート値です。

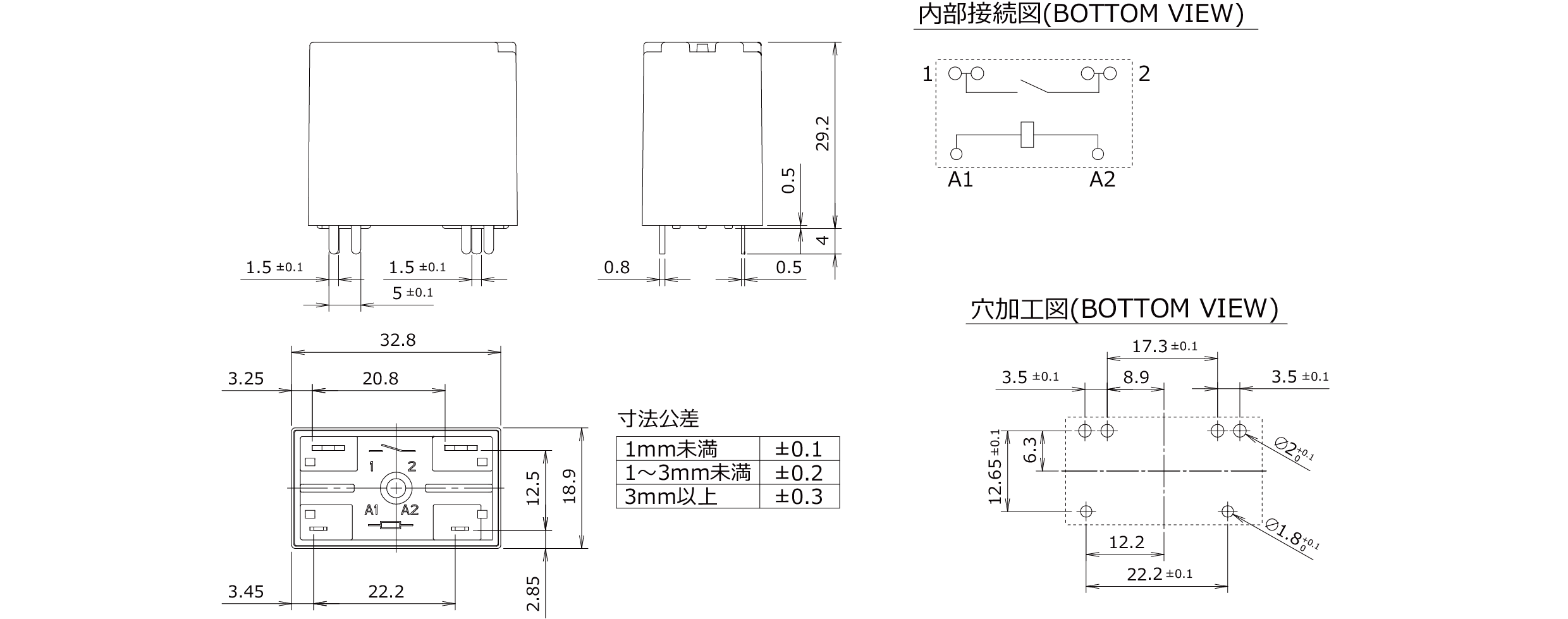

外形図

取得国際規格

■安全規格認証定格

関連製品

•

  BRシリーズ

•

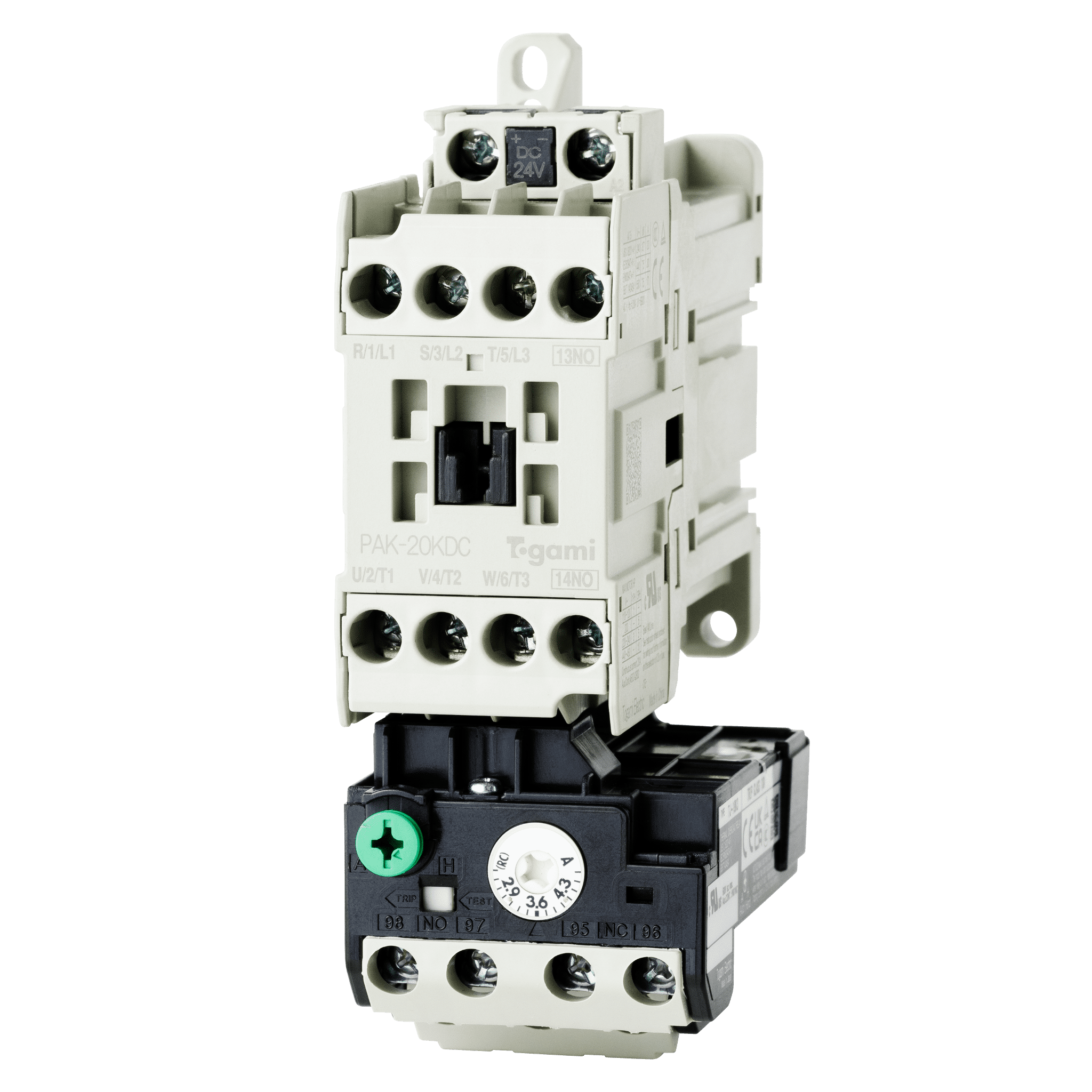

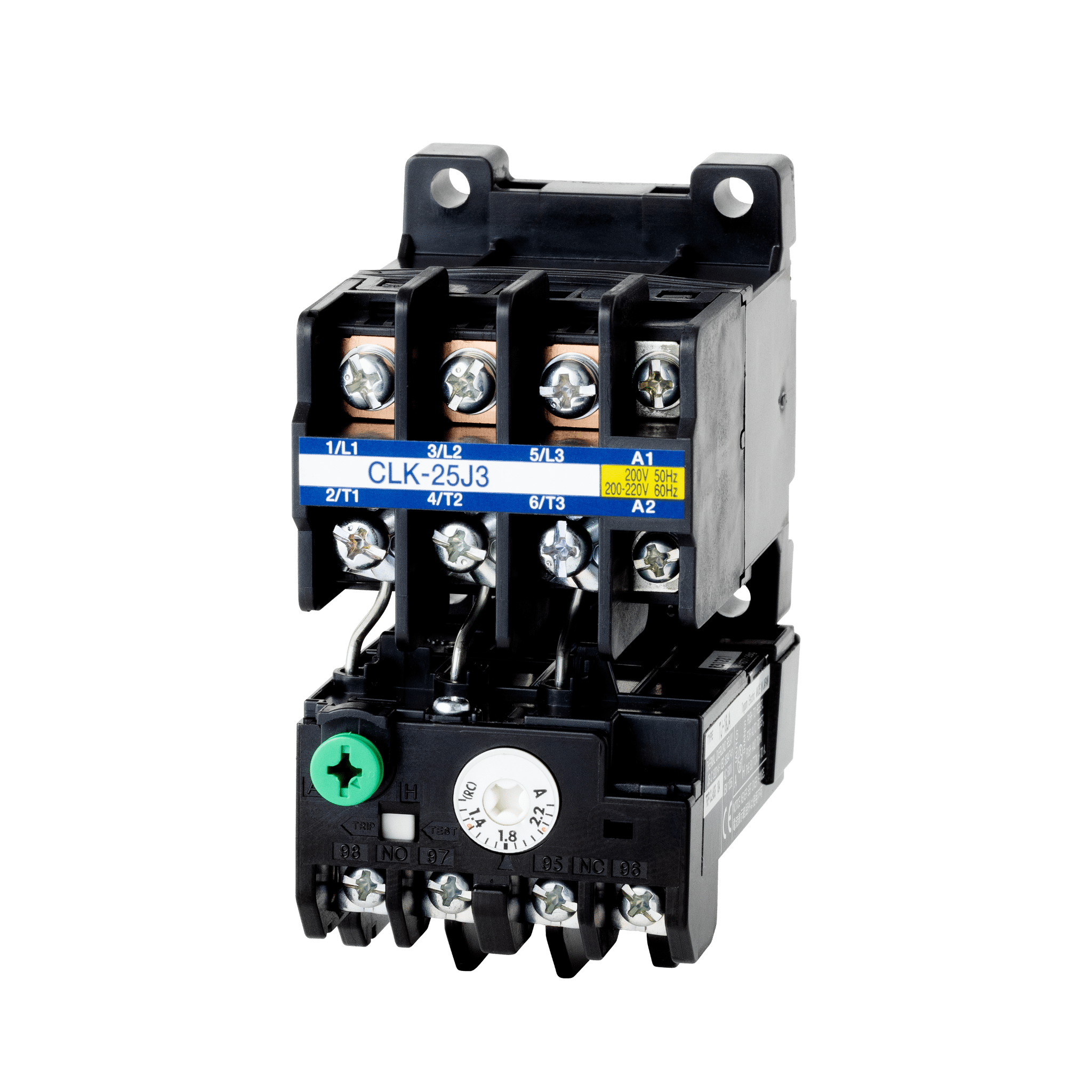

  経済形電磁開閉器ACコイルタイプ

•

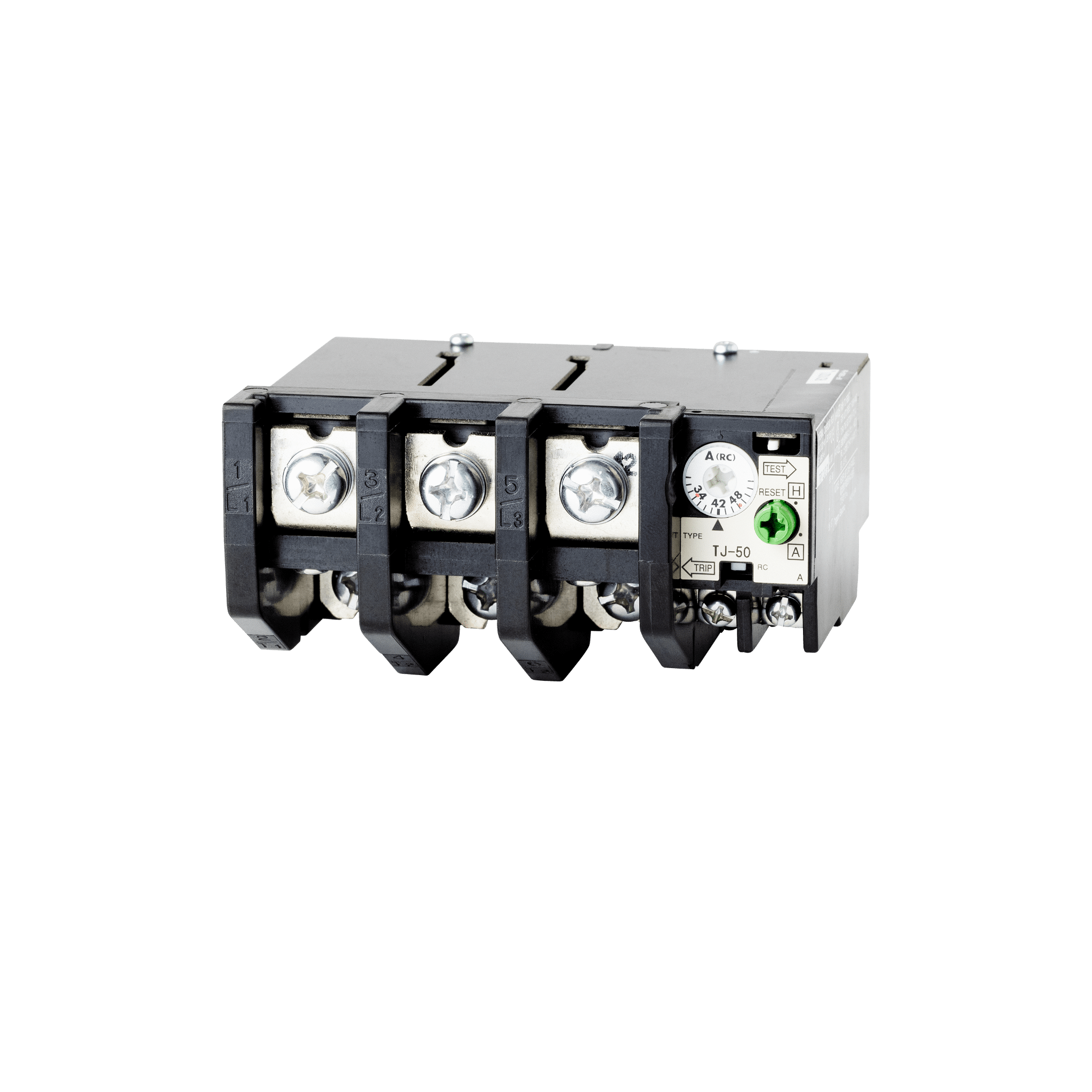

  サーマルリレー

•
