配線用遮断器

TN

配線用遮断器

短絡や過負荷のような配線上の異常電流から電路を開放し保護するために設置する低圧電路用保護装置です。

　　

特長

  • 30Aフレームから2500Aフレームまで27機種品揃えしています。
  • 断路（アイソレーション）機能に適合しています。

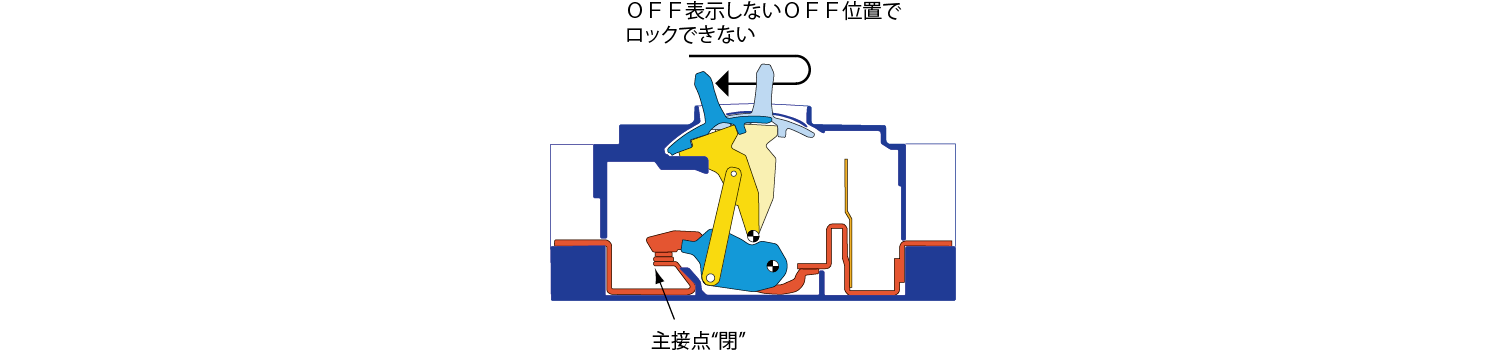

    ハンドルがOFFを表示していれば、主接点が必ず開いている状態であり負荷側での作業で感電の恐れも無く安全です。 もし主接点の開極が不十分であれば、ハンドルはOFF表示せずOFF位置でロックできません。

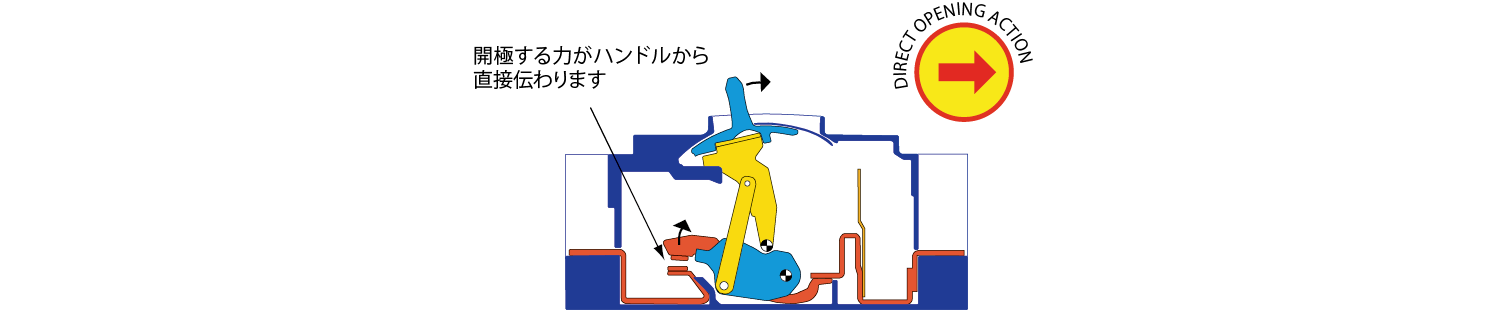

  • 強制OFF機構を搭載しています。
    強制OFF機構とは、スプリングによる開閉機構に加え、OFF操作時に、ハンドルからの操作力で直接主接点を動かす機構です。 IEC60204-1 適用の機械の非常停止スイッチとして使用可能です。万が一、内部構造のスプリングが破損してもOFF操作が可能で安全です。
  • 安全な絶縁機構を採用しています。

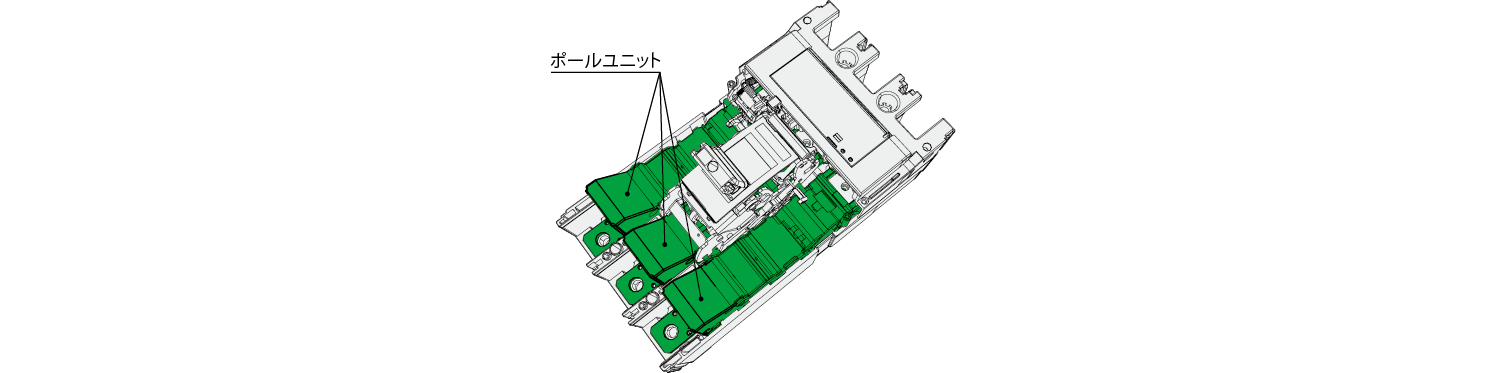

    万が一、ハンドルが破損して内部構造が露出しても主回路と絶縁されているため安全です。また、400AF/630AF は各極毎に接触子や消弧室をプラスチックケースに収納したポールユニット構造を採用し、極間の絶縁性能が向上しました。

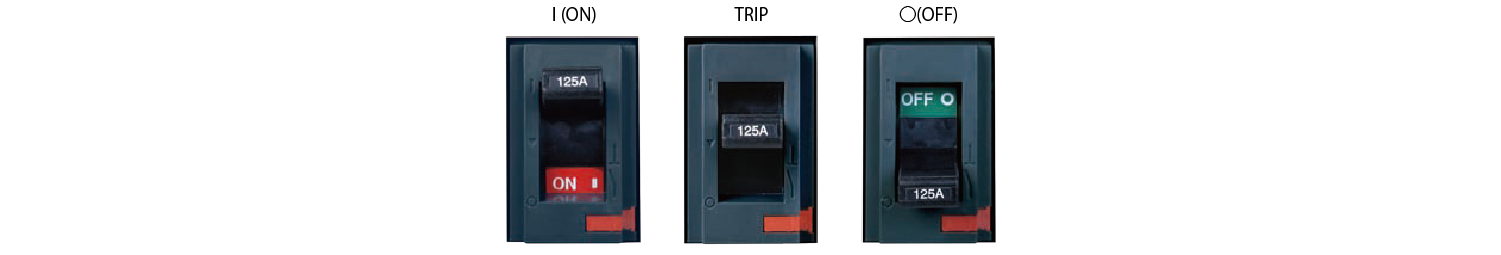

  • わかりやすい状態表示を採用しています。
    ONは赤、OFFは緑を明確に表示、TRIP状態の時に色表示が出ない構造です。あらゆる角度から見てもブレーカの状態を見誤る事が無く安全です。
　　

定格および仕様

■経済品(TN-E)

フレーム 形式 定格電流 極数 定格遮断容量
Icu/Ics
240V 380V 440V 500V 690V
30AF TN-E30C 3A,5A,10A,15A,20A,30A 2P 2.5kA/2.5kA 1.5kA/1.5kA 1.5kA/1.5kA - -
3P
50AF TN-E50D 15A,20A,30A,40A,50A 2P 7.5kA/7.5kA 5kA/5kA 2.5kA/2.5kA 2.5kA/2.5kA -
3P
125AF TN-E125 60A,75A,100A,125A 2P 30kA/15kA 10kA/5kA 10kA/5kA 7.5kA/4kA -
3P
250AF TN-E250 125A,150A,175A,200A,225A,250A 2P※1 35kA/27kA 25kA/19kA 15kA/12kA 10kA/7.5kA -
3P
400AF TN-E400C 250A,300A,350A,400A 3P 35kA/35kA 25kA/25kA 22kA/22kA 15kA/15kA -
600AF TN-E630 500A,600A※1 3P 50kA/50kA 36kA/36kA 30kA/30kA 25kA/25kA 7kA/7kA
4P
※1 2極形は3極ブレーカの両端極を使用します。
※2 差込形（PM）は500Aのみです。

■汎用品　熱動-電磁式(TN-S)

フレーム 形式 定格電流 極数 定格遮断容量
Icu/Ics
240V 380V 440V 500V 690V
30AF TN-S30C 3A,5A,10A,15A,20A,30A 2P 7.5kA/7.5kA 5kA/5kA 2.5kA/2.5kA 2.5kA/2.5kA -
3P
50AF TN-S50C 15A,20A,30A,40A,50A 2P 15kA/15kA 7.5kA/7.5kA 7.5kA/7.5kA 7.5kA/7.5kA -
3P
125AF TN-S125 15A,20A,30A,40A,50A,60A,75A,100A,125A 2P 50kA/50kA 36kA/36kA 25kA/25kA 22kA/22kA 6kA/6kA
3P
4P
250AF TN-S250 125A,150A,175A,200A,225A,250A 3P 50kA/50kA 36kA/36kA 25kA/25kA 22kA/22kA 6kA/6kA
4P
400AF TN-S400C 225A,250A,300A,350A,400A 3P 85kA/85kA 50kA/50kA 45kA/45kA 30kA/30kA 12kA/12kA
4P
600AF TN-S630 500A,600A※ 3P 85kA/85kA 50kA/50kA 45kA/45kA 30kA/30kA 12kA/12kA
4P
800AF TN-S800B 700A,800A 3P 85kA/85kA 50kA/50kA 50kA/50kA 30kA/30kA 20kA/20kA
4P
※ 差込形(PM)は500Aのみです。

■汎用品　電子式（TN-SE)

フレーム 形式 定格電流 極数 定格遮断容量
Icu/Ics
240V 380V 440V 500V 690V
250AF TN-SE250 可調整 /n=250（125A,150A,175A,200A,225A,250A） 3P 85kA/85kA 70kA/50kA 50kA/40kA 35kA/30kA 6kA/6kA
4P
400AF TN-SE400C 可調整 /n=250（125A,150A,175A,200A,225A,250A）
/n=400（175A,200A,225A,250A,300A,350A,400A）		 3P 85kA/85kA 50kA/50kA 45kA/45kA 30kA/30kA 12kA/12kA
4P
630AF TN-SE630 可調整 /n=630（250A,300A,350A,400A,500A,600A,630A） 3P 85kA/85kA 50kA/50kA 45kA/45kA 30kA/30kA 12kA/12kA
4P
800AF TN-SE800B 可調整 /CT=800（350A,400A,450A,500A,600A,700A,800A） 3P 85kA/85kA 50kA/50kA 50kA/50kA 30kA/30kA 20kA/20kA
4P
1000AF TN-SE1000B 可調整 /CT=1000（400A,500A,600A,700A,800A,900A,1000A） 3P 100kA/75kA 85kA/50kA 65kA/50kA 45kA/34kA 25kA/19kA
4P
1250AF TN-SE1250 可調整 /CT=1250（500A,600A,700A,800A,1000A,1200A,1250A） 3P 100kA/75kA 85kA/65kA 65kA/50kA 45kA/34kA 25kA/20kA
4P
1600AF TN-SE1600B 可調整 /CT=1600（700A,800A,900A,1000A,1200A,1400A,1500A,1600A） 3P 125kA/94kA 100kA/75kA 85kA/65kA 65kA/50kA 45kA/34kA
4P
2000AF TN-SE2000B 可調整 /CT=2000（1000A,1200A,1400A,1600A,1800A,2000A） 3P 125kA/94kA 100kA/75kA 85kA/65kA 65kA/50kA 45kA/42kA
4P
2500AF TN-SE2500B 可調整 /CT=2500（1200A,1400A,1600A,2000A,2500A） 3P 125kA/94kA 100kA/75kA 85kA/65kA 65kA/50kA 45kA/42kA
4P


■高性能品(TN-H)

フレーム 形式 定格電流 極数 定格遮断容量
Icu/Ics
240V 380V 440V 500V 690V
50AF TN-H50C 15A,20A,30A,40A,50A 3P 85kA/85kA 70kA/50kA 50kA/35kA 30kA/22kA 6kA/6kA
4P
125AF TN-H125 15A,20A,30A,40A,50A,
60A,75A,100A,125A		 3P 85kA/85kA 70kA/50kA 50kA/35kA 30kA/22kA 6kA/6kA
4P
250AF TN-H250 125A,150A,175A,200A,225A,250A 3P 85kA/85kA 70kA/50kA 50kA/40kA 35kA/30kA 6kA/6kA
4P
400AF TN-H400 225A,250A,300A,350A,400A 3P 100kA/100kA 70kA/70kA 65kA/65kA 50kA/50kA 12kA/12kA
4P
600AF TN-H630 500A,600A※ 3P 100kA/100kA 70kA/70kA 65kA/65kA 50kA/50kA 12kA/12kA
4P
※ 差込形(PM)は500Aのみです。

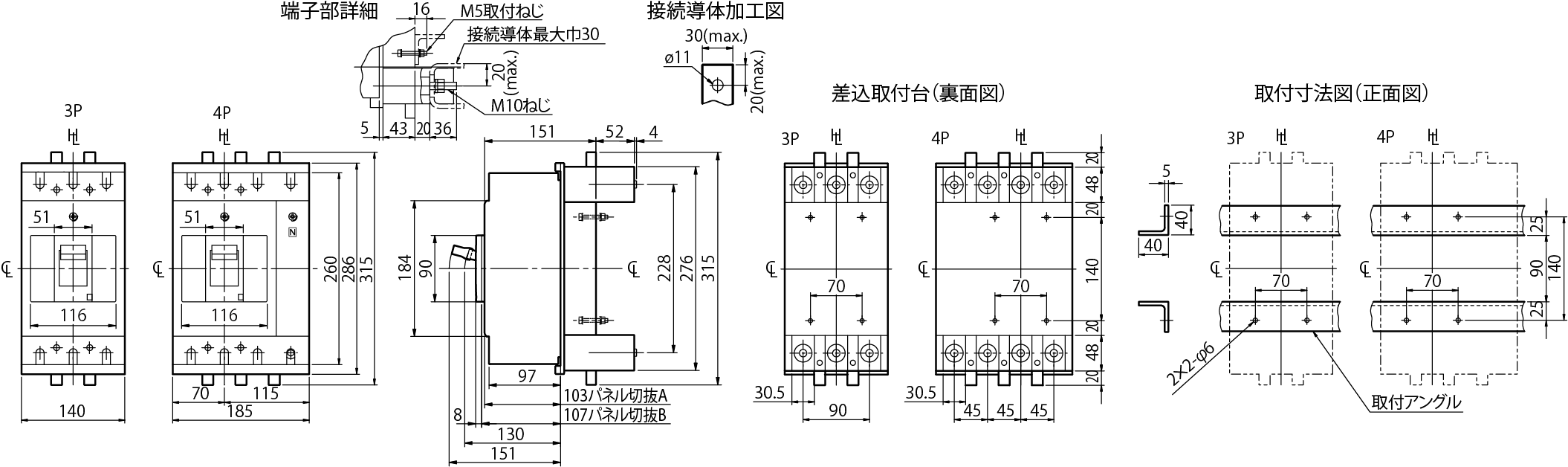

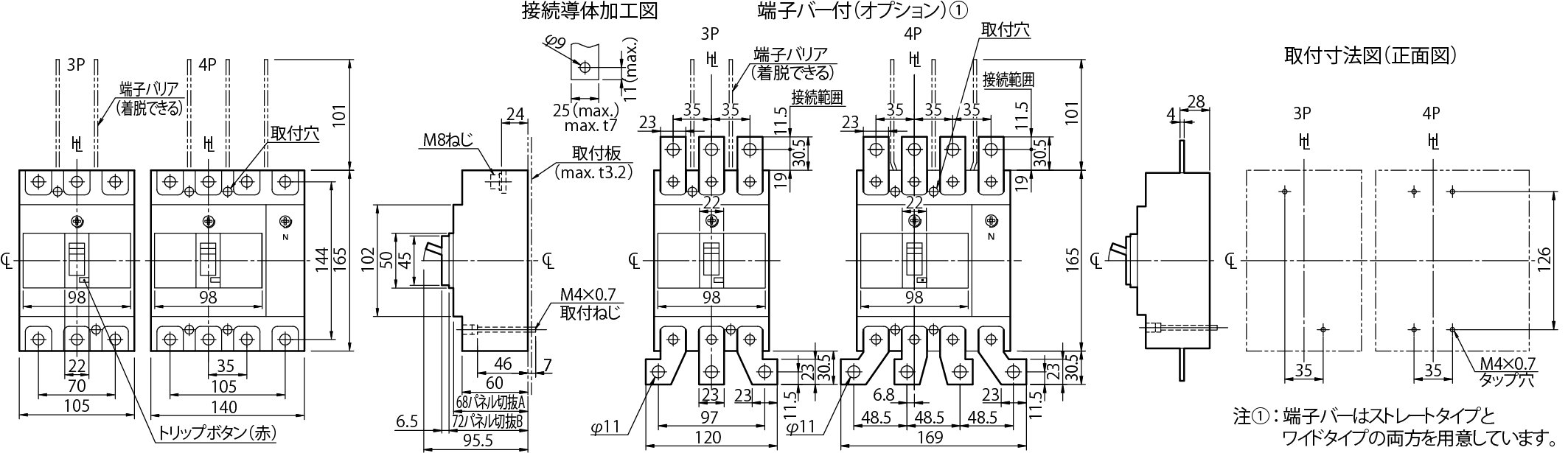

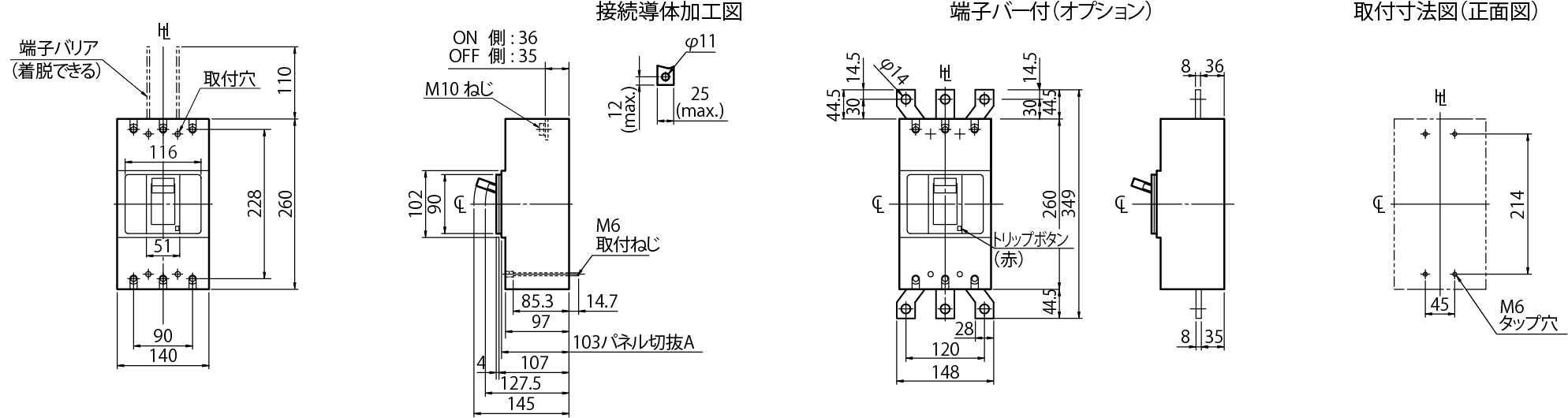

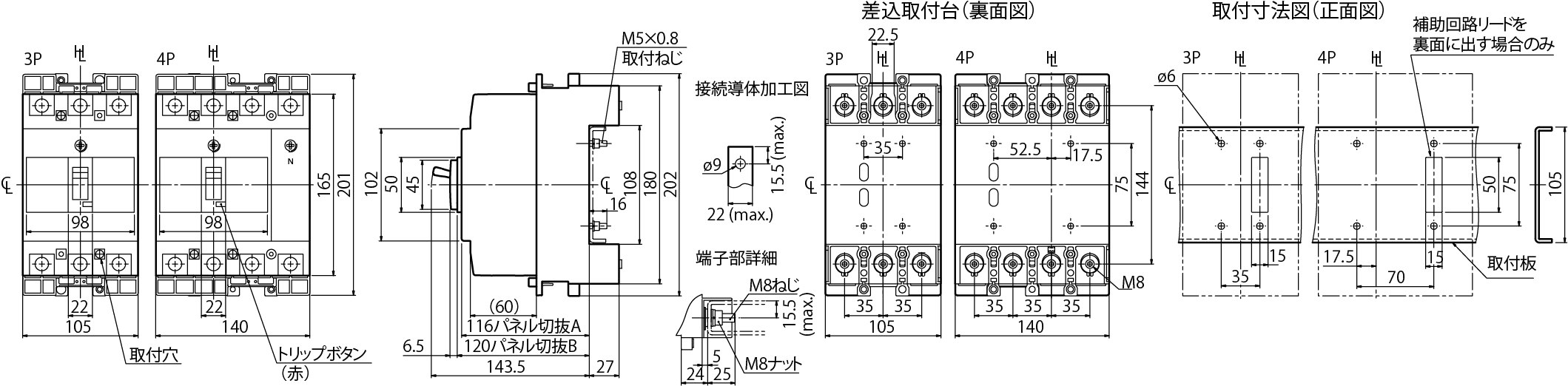

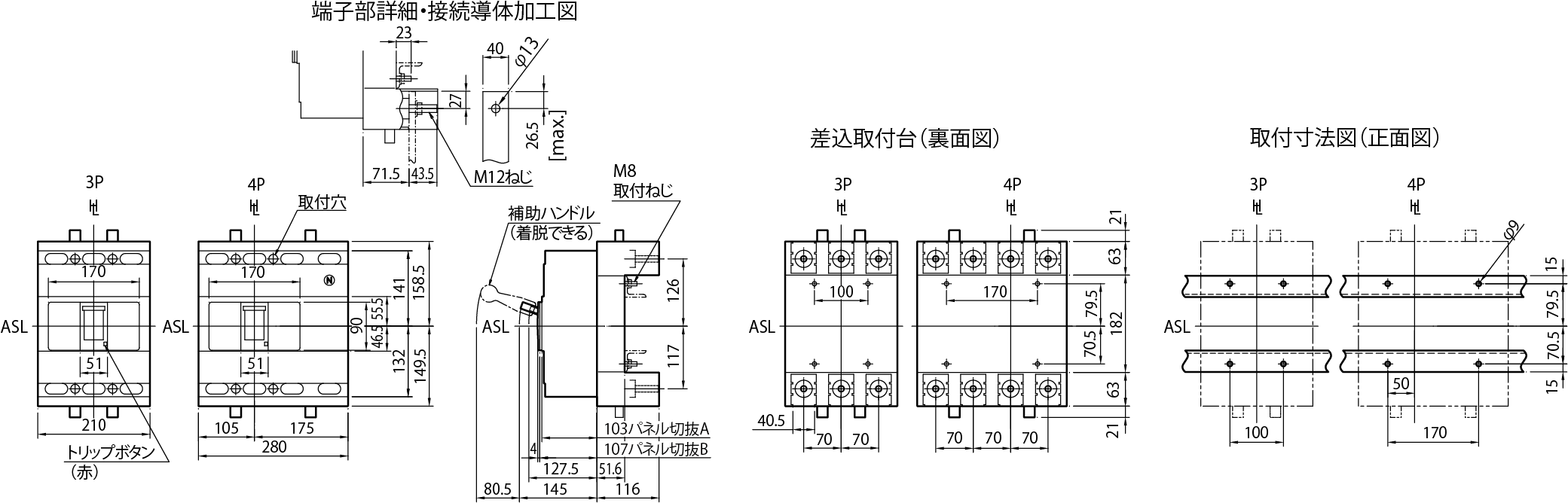

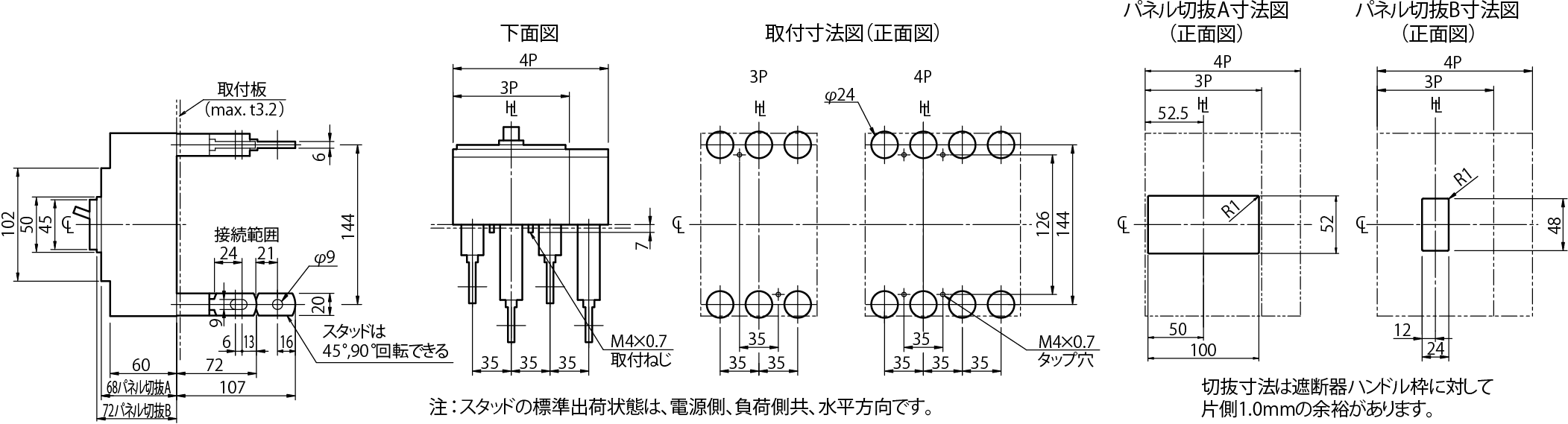

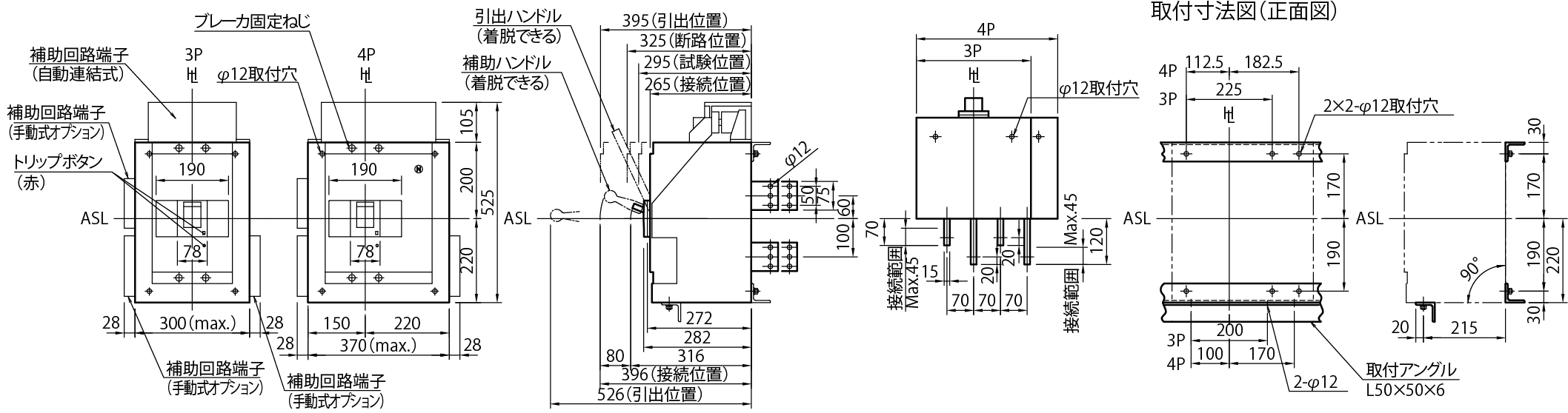

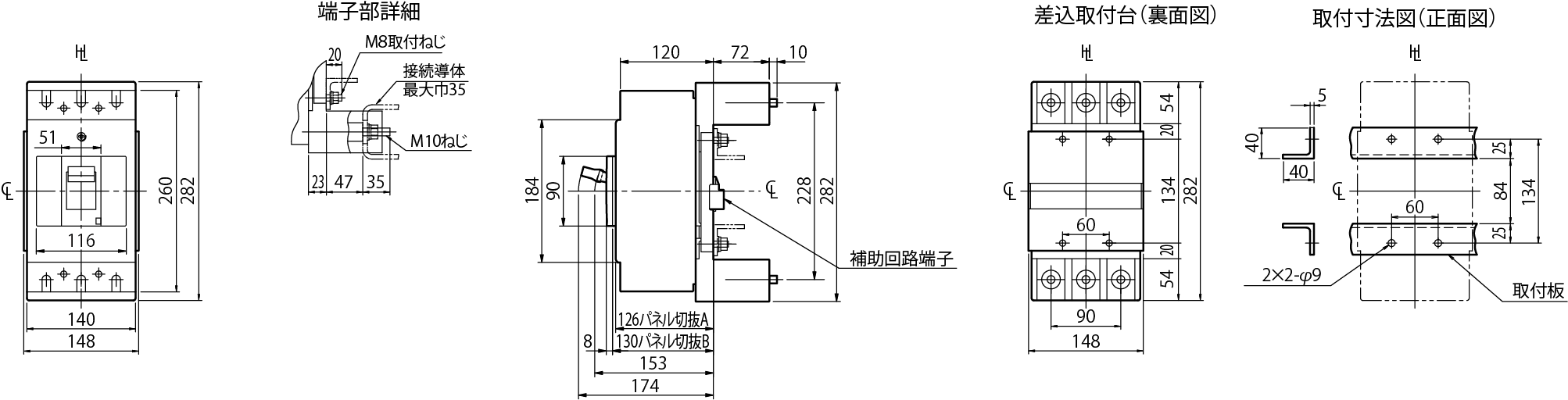

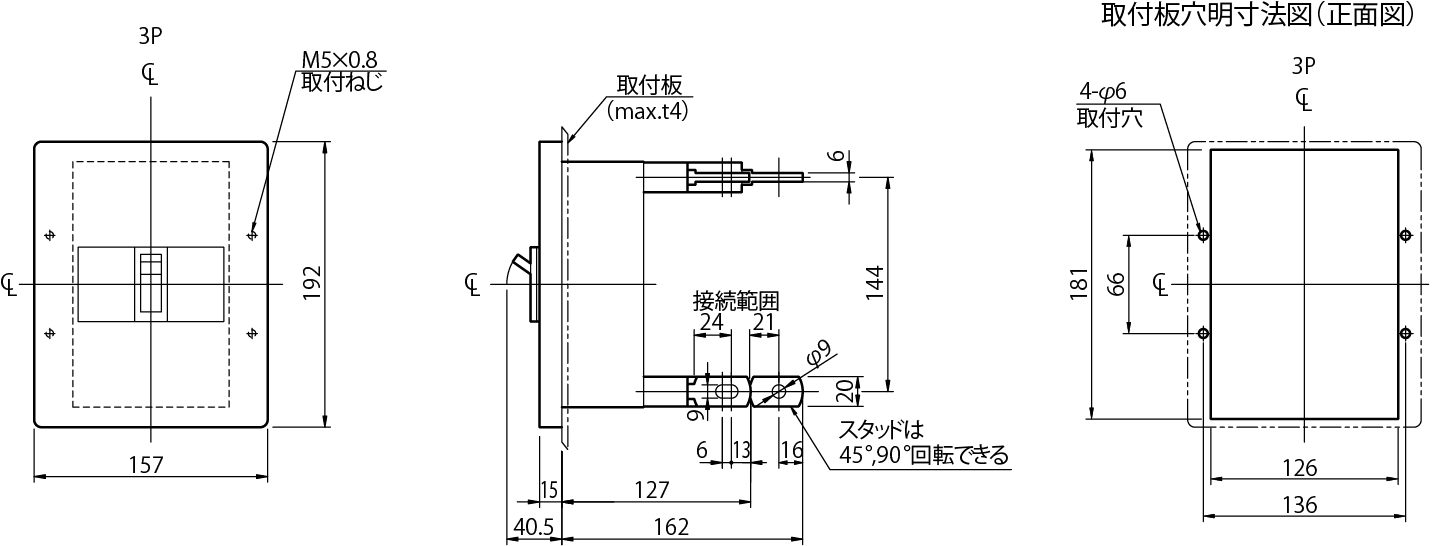

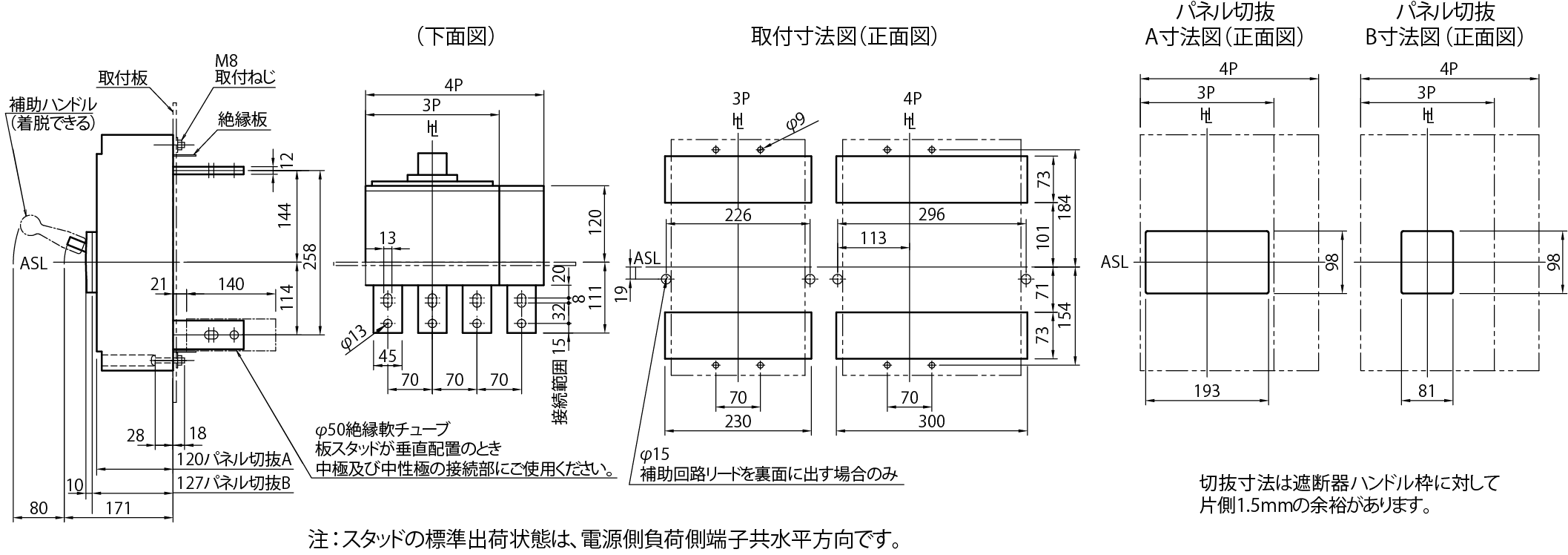

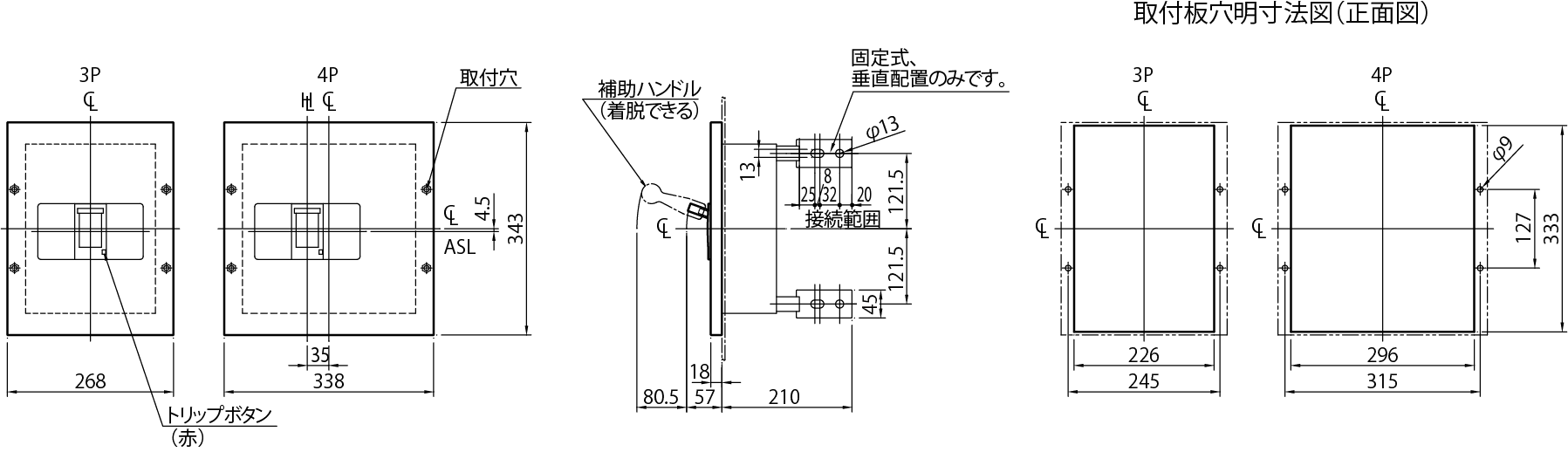

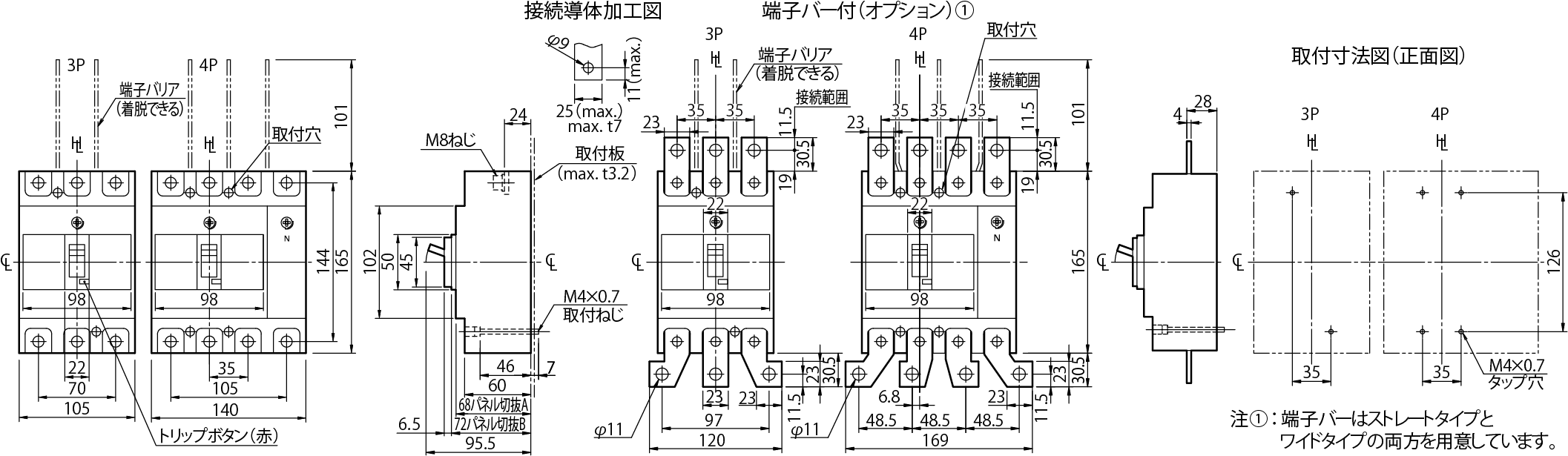

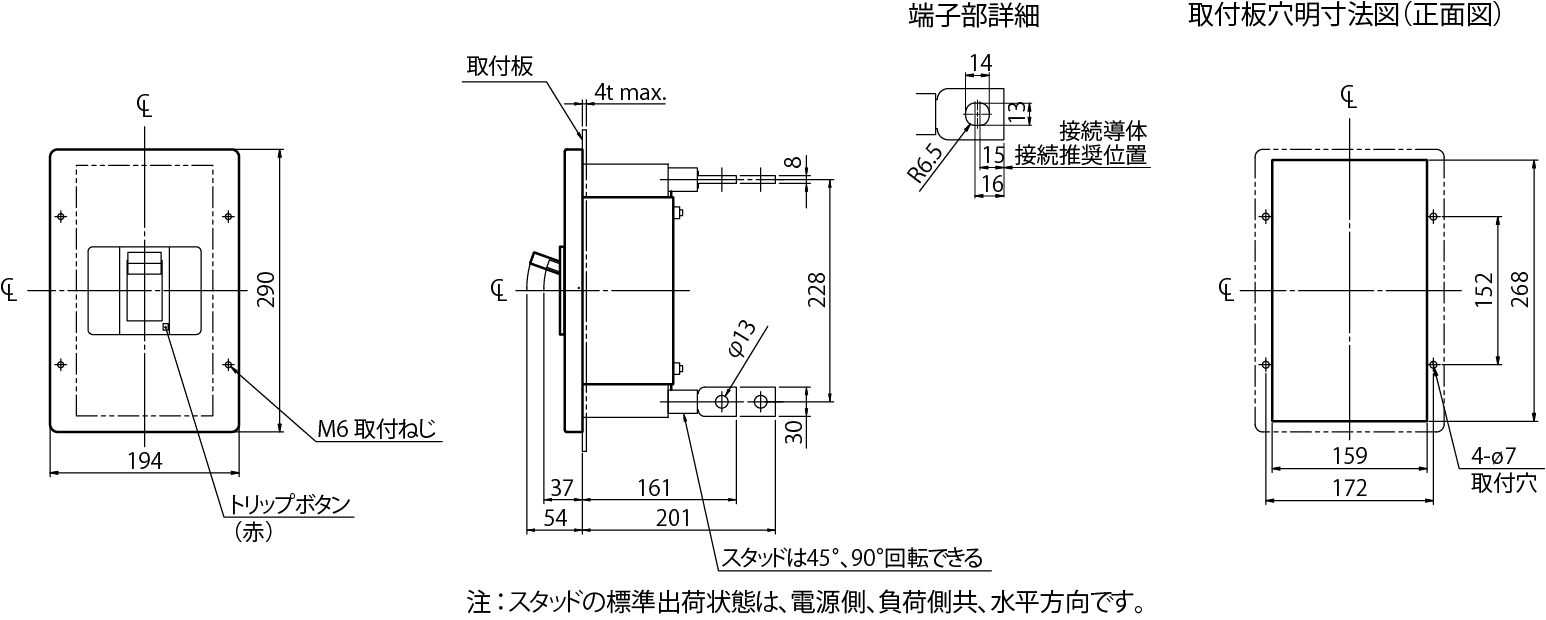

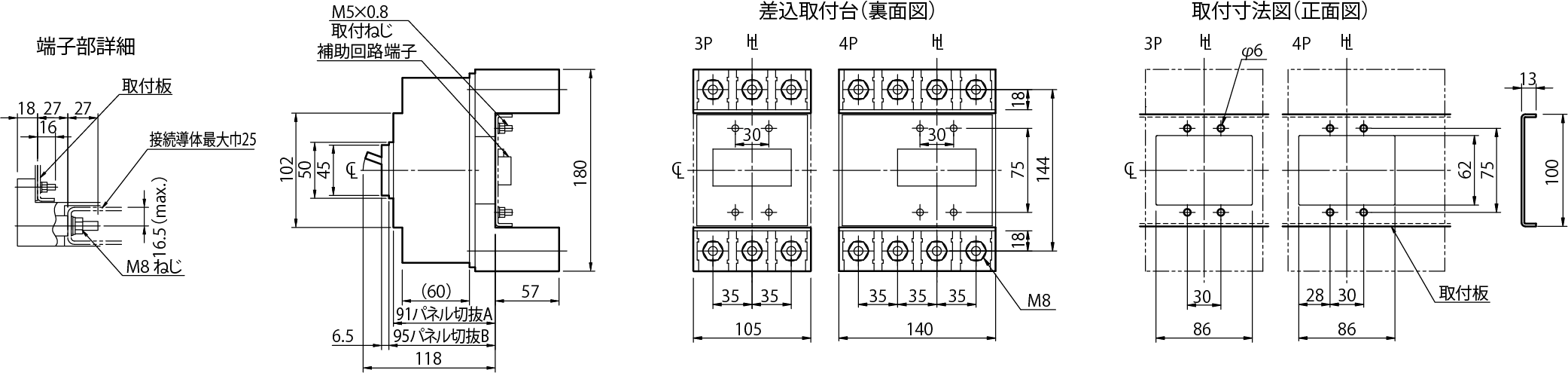

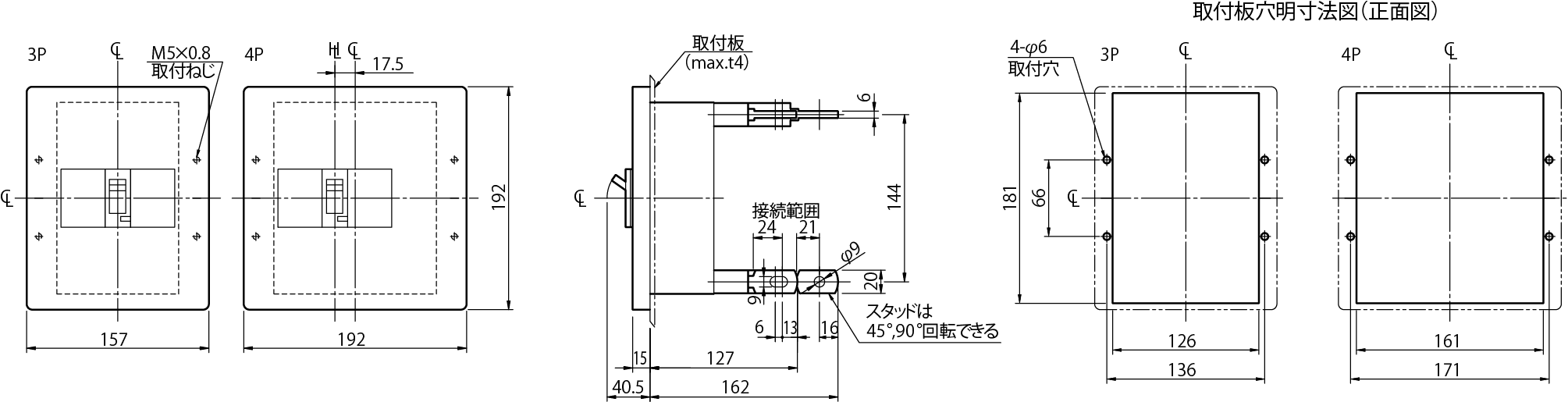

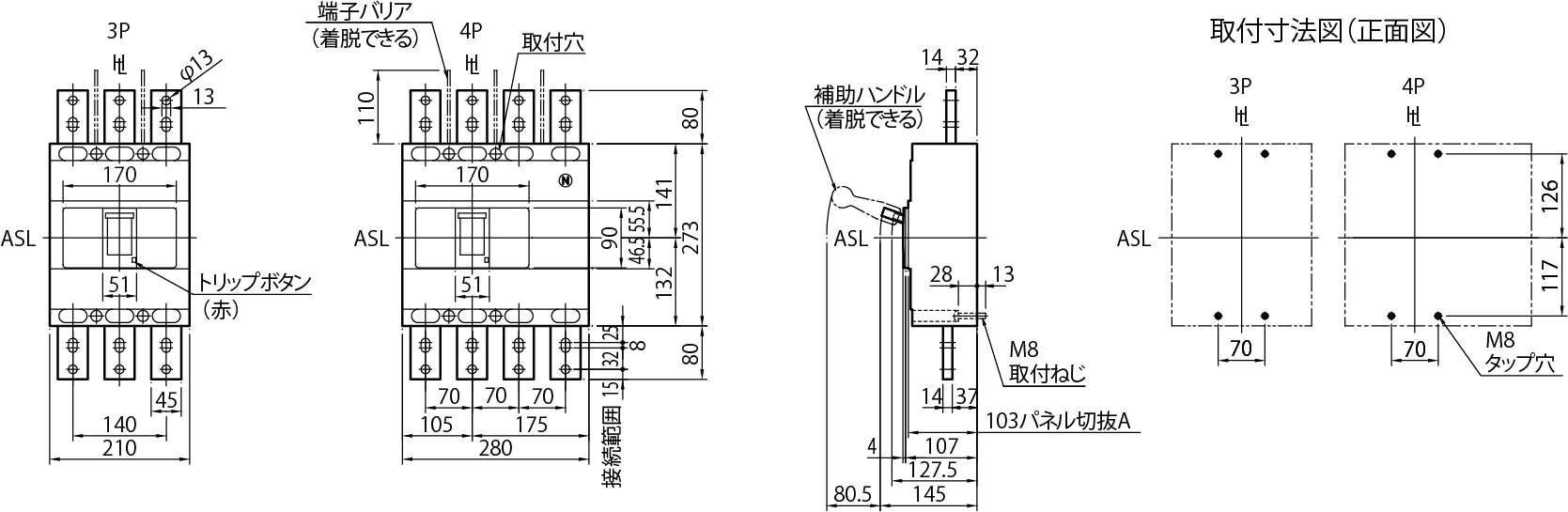

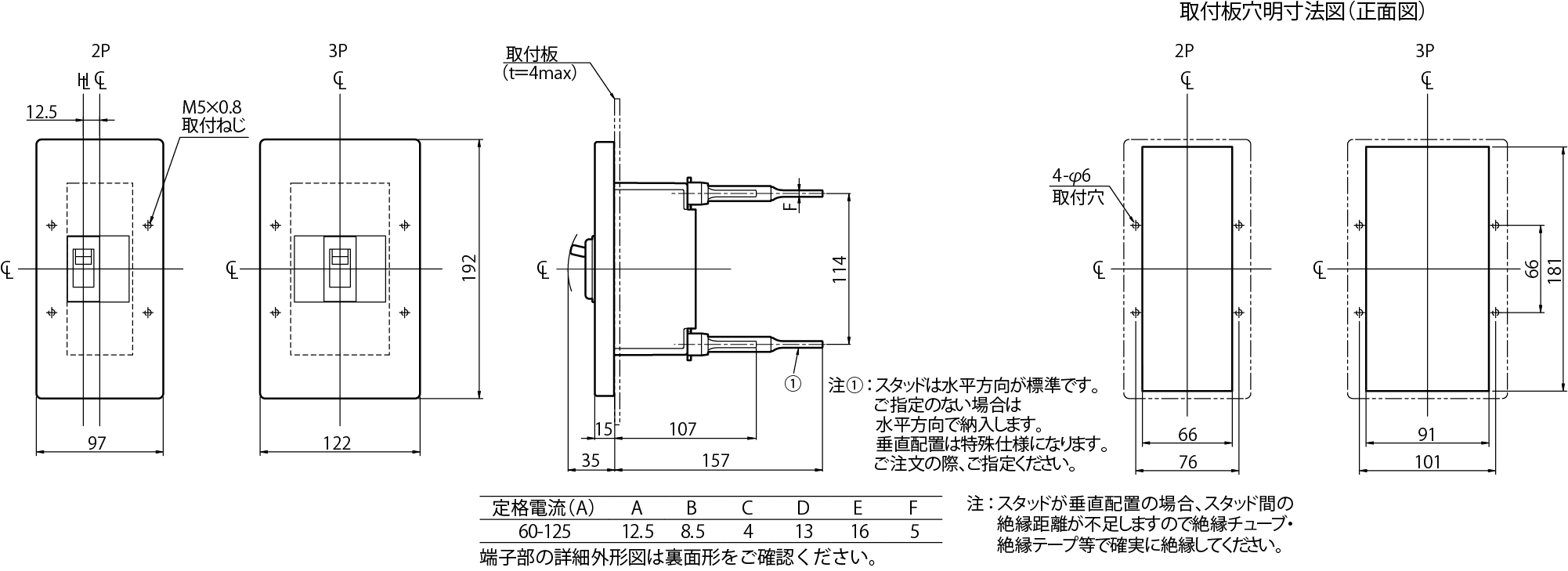

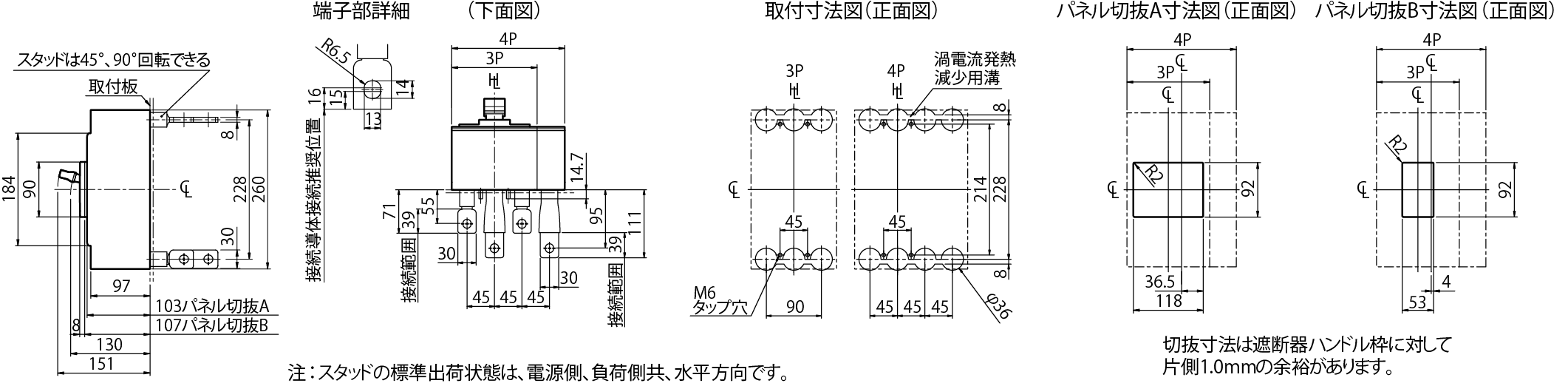

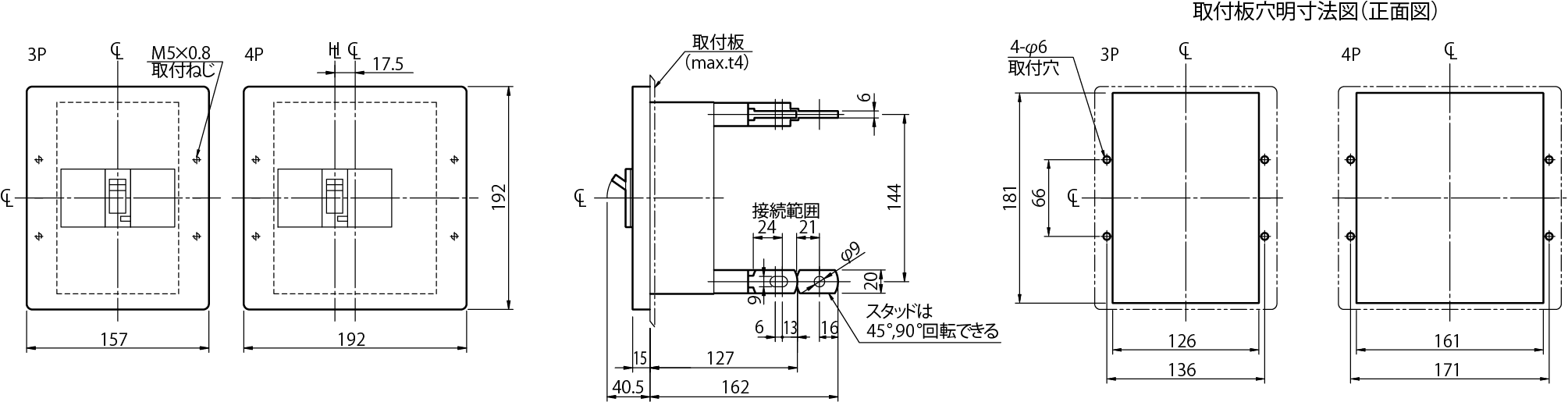

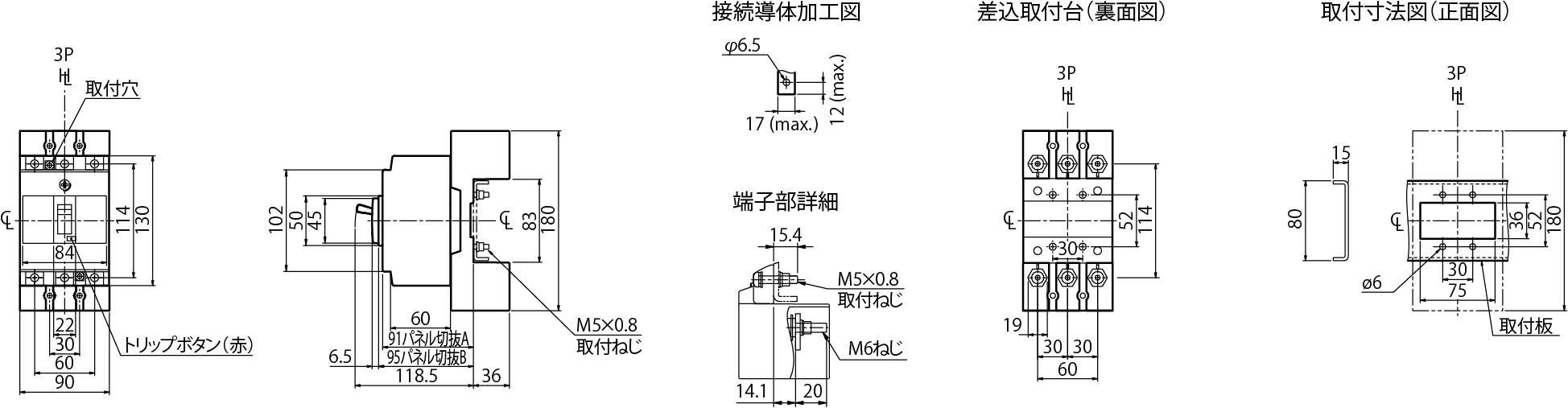

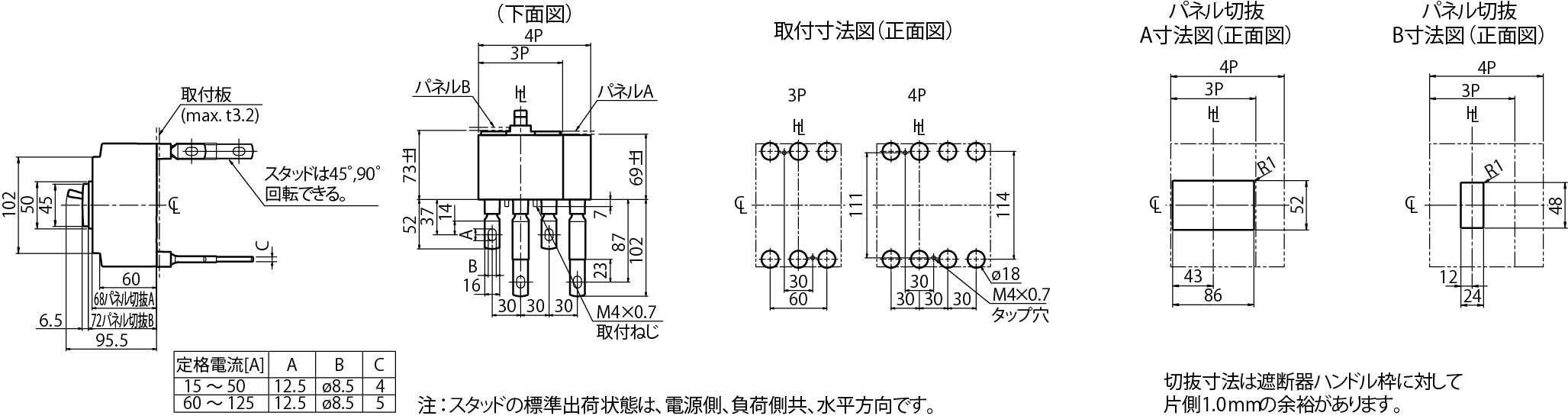

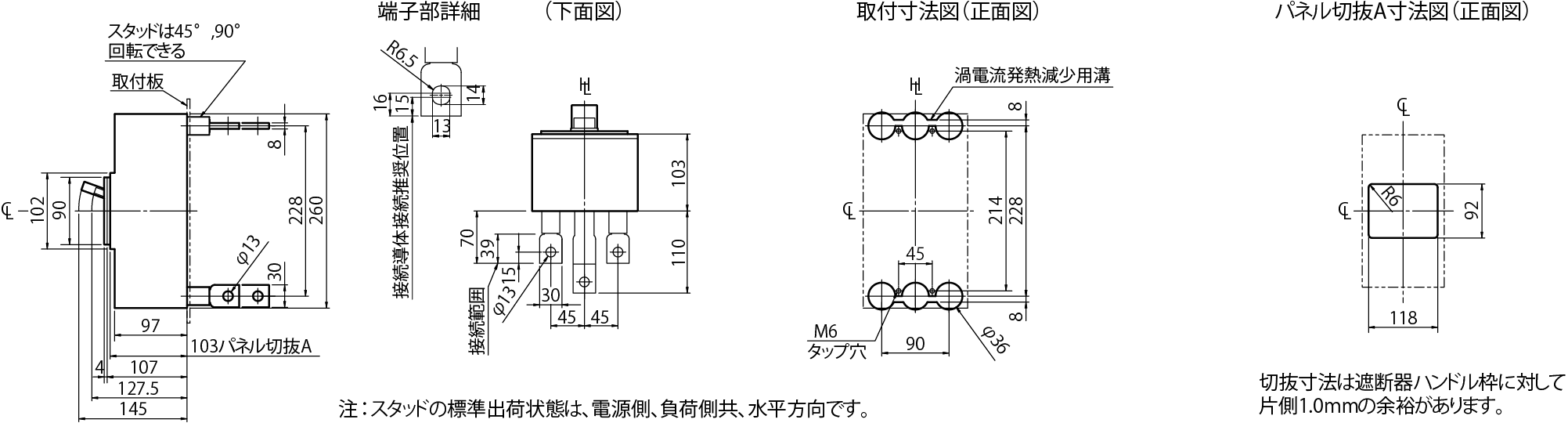

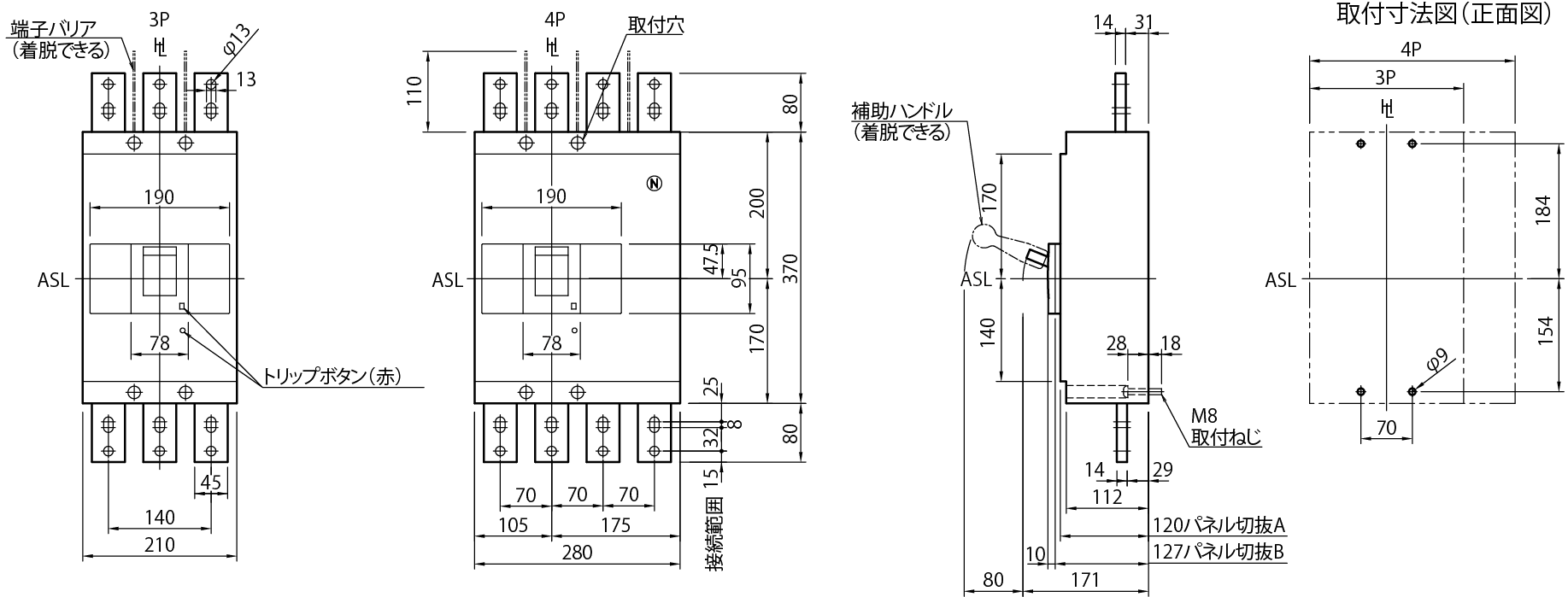

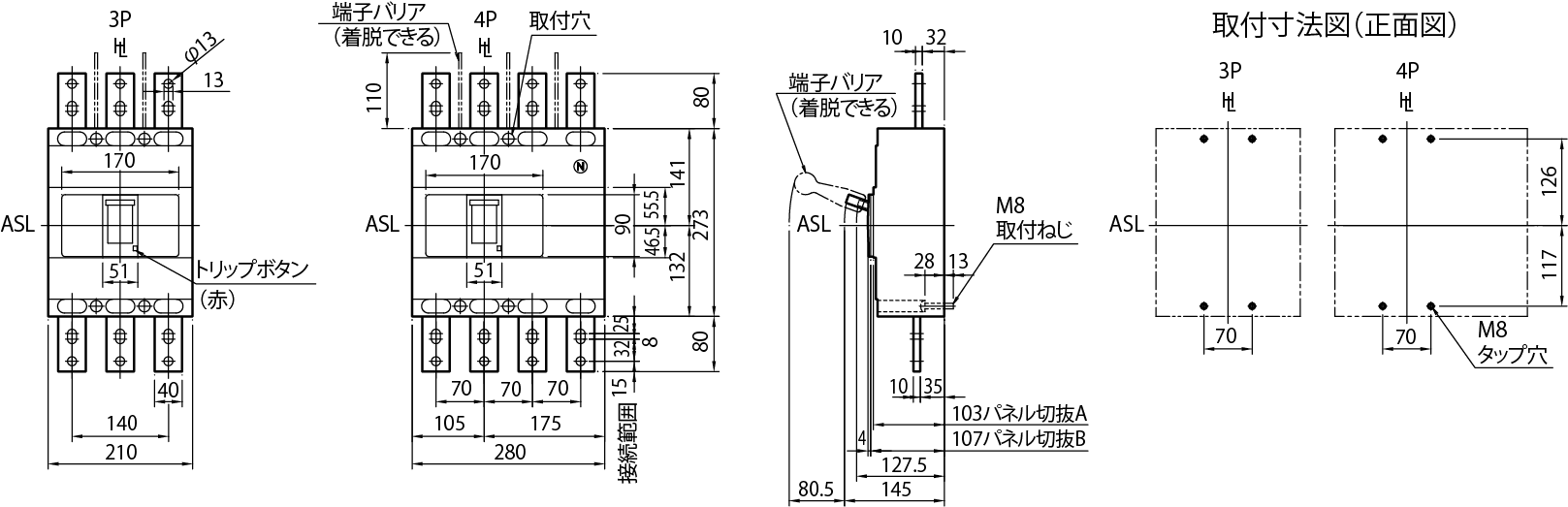

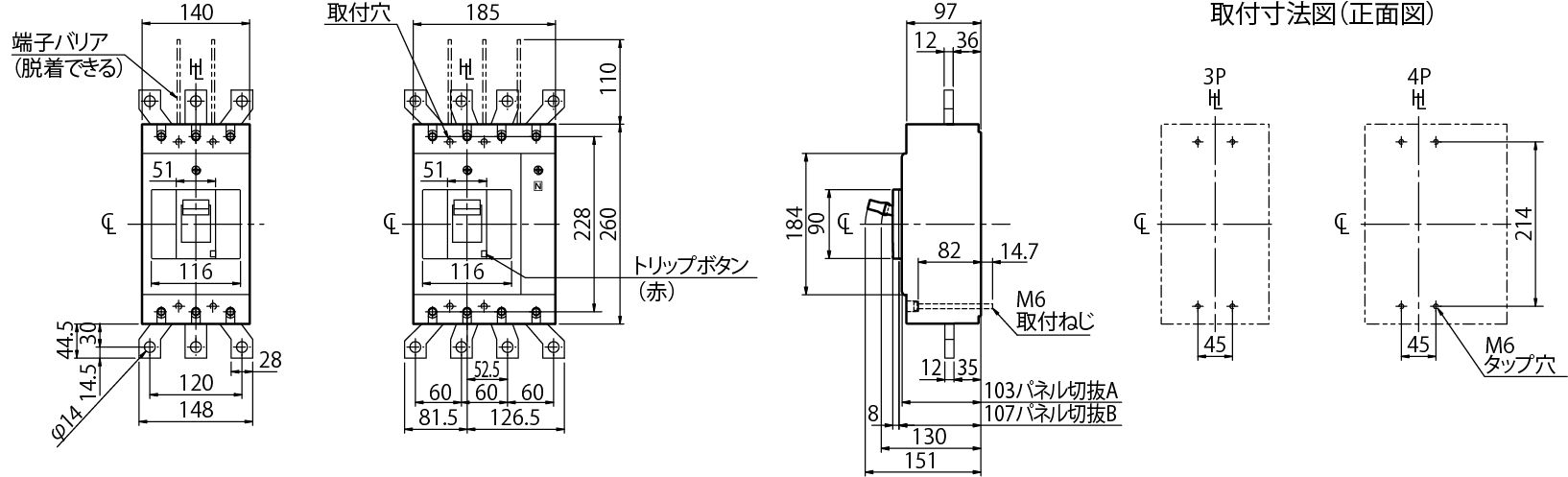

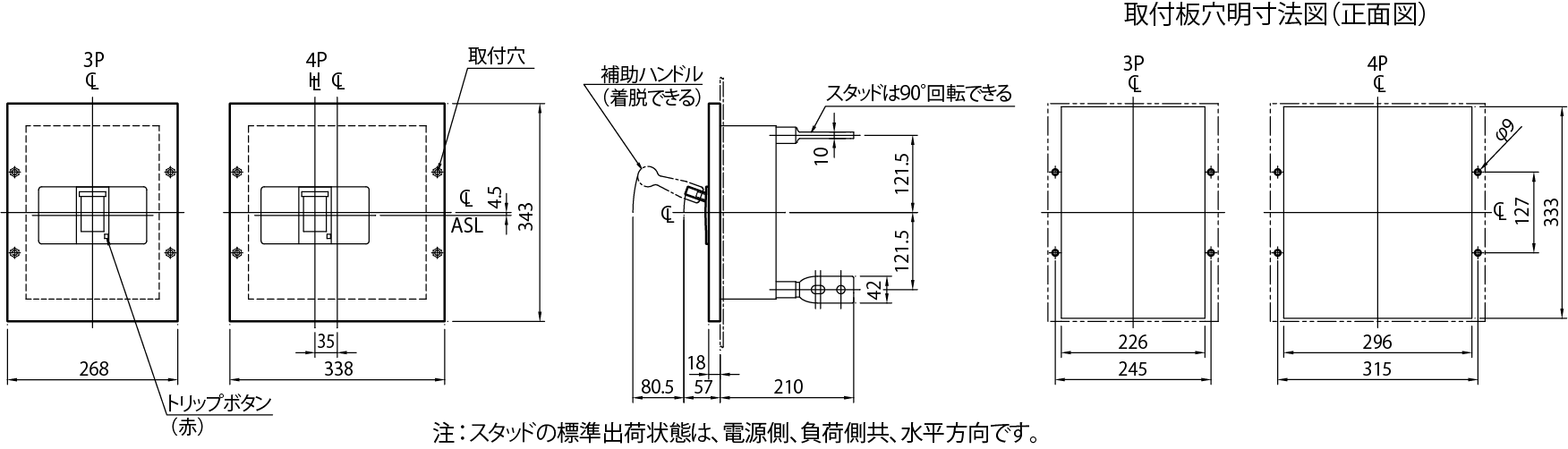

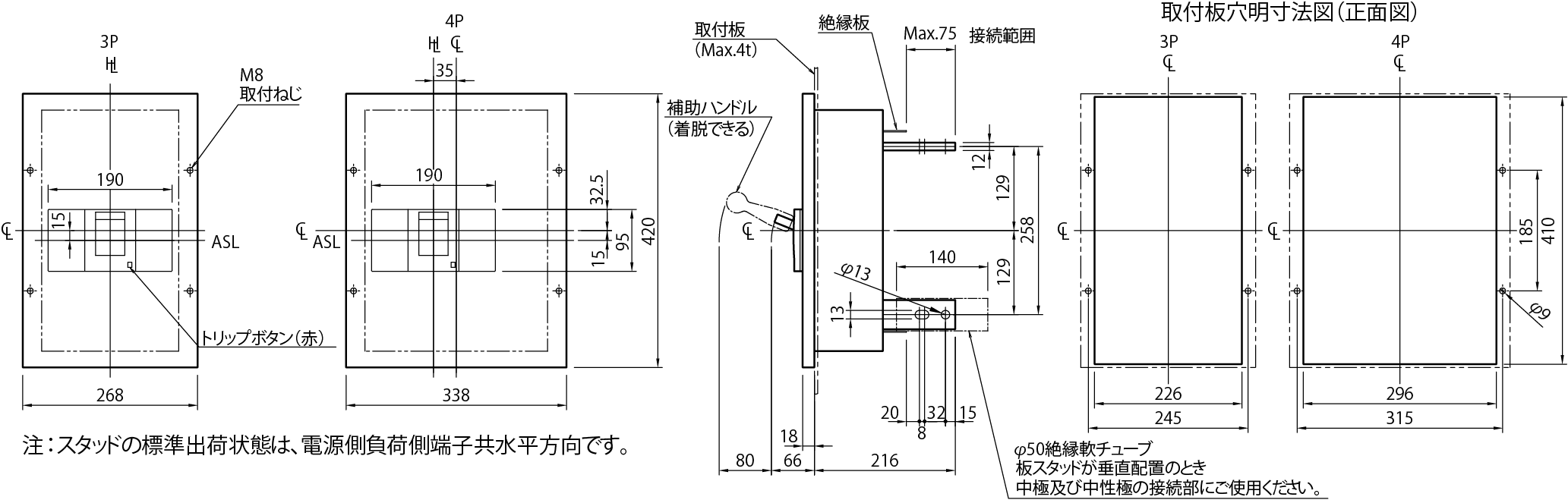

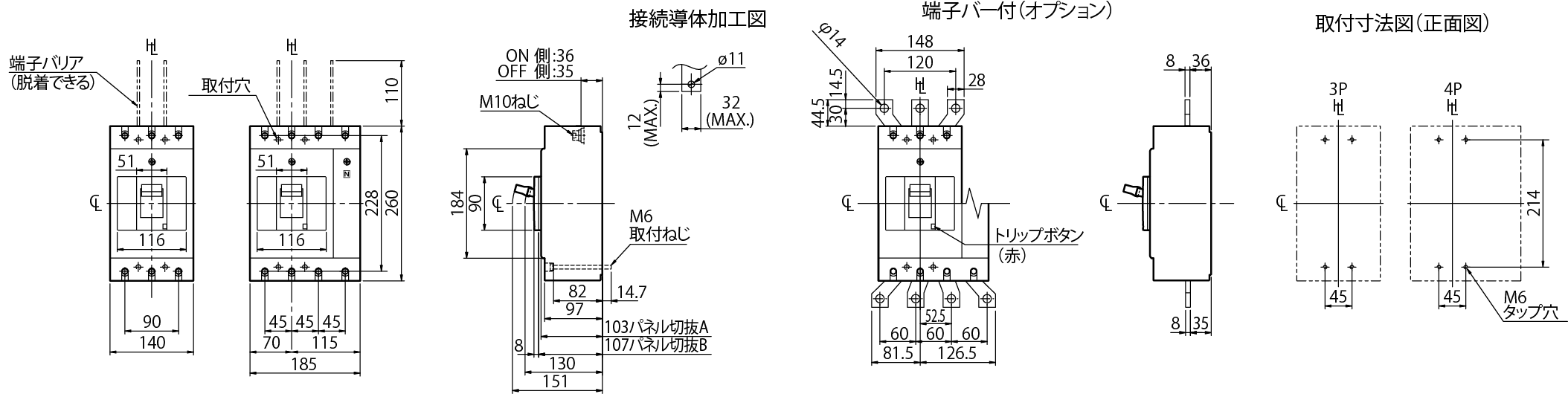

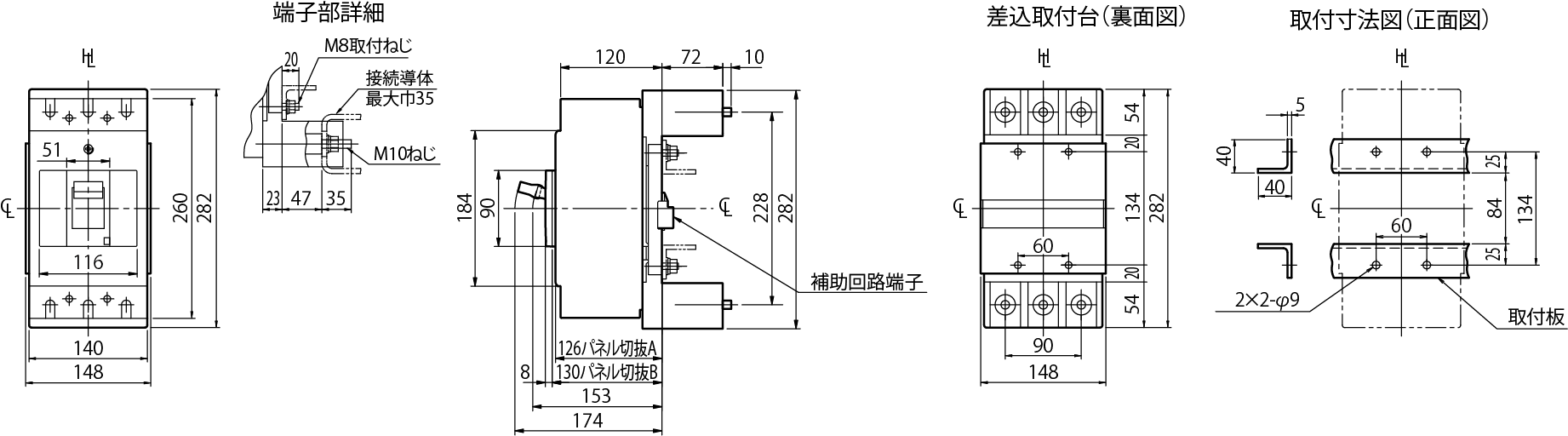

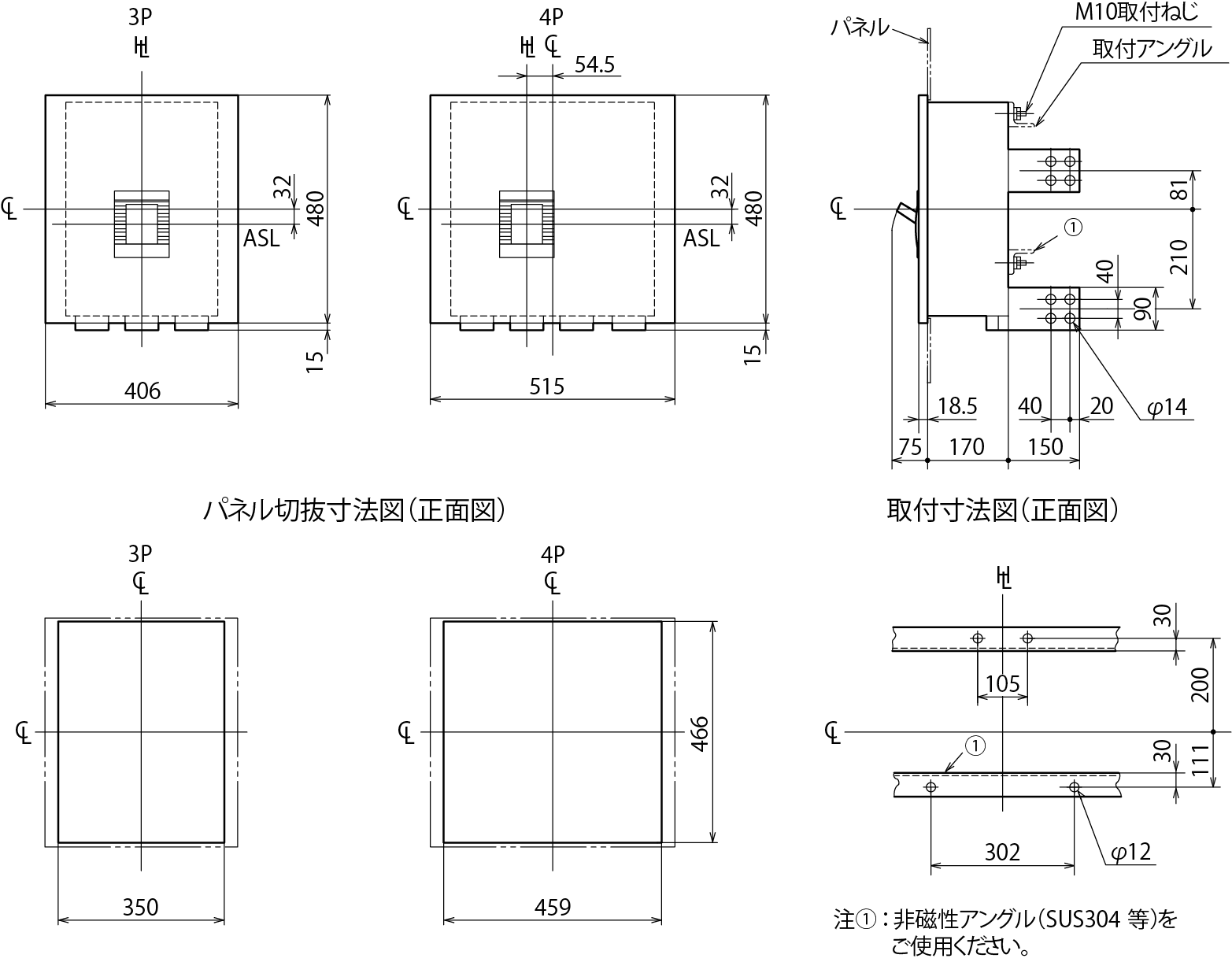

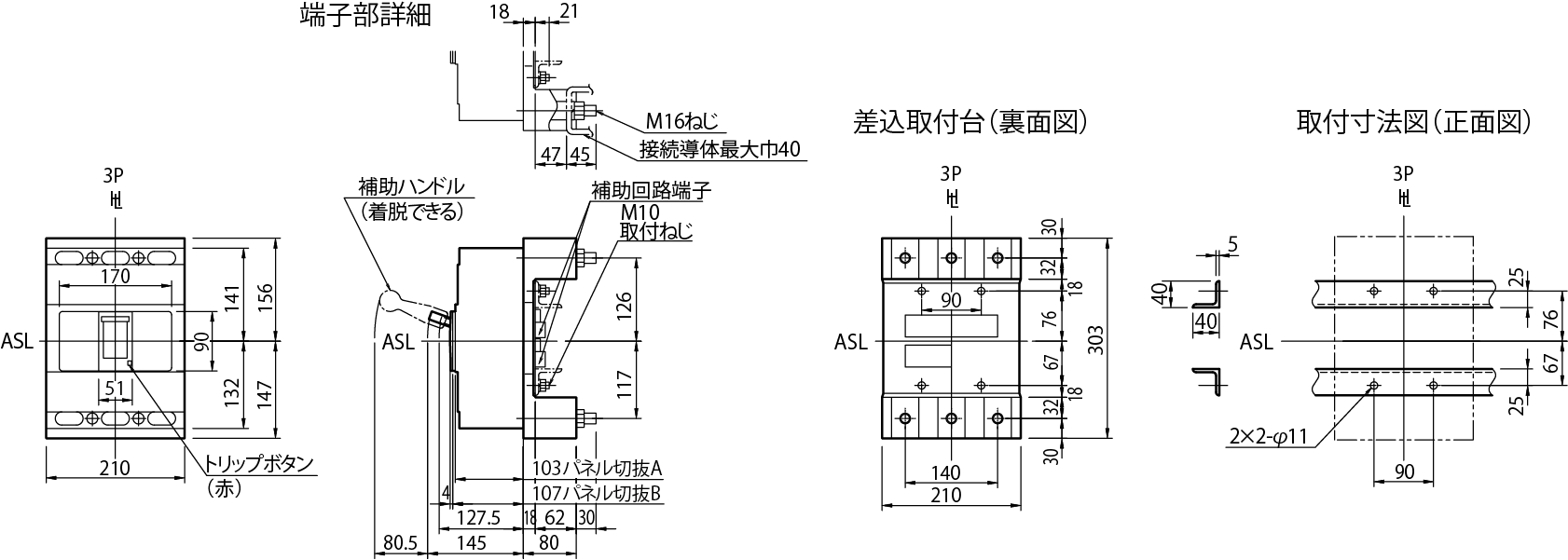

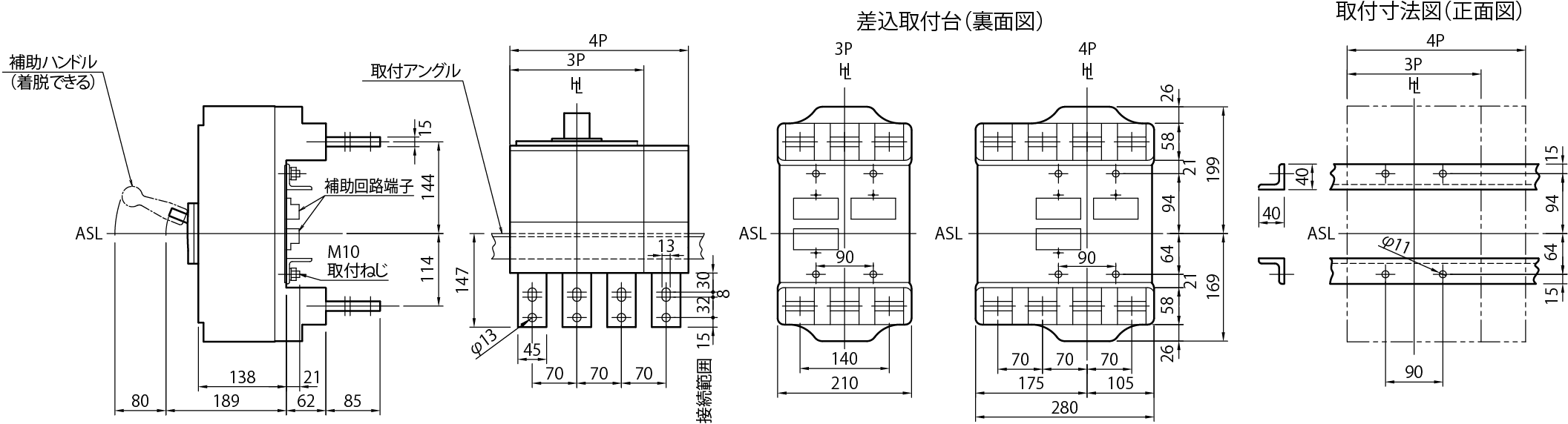

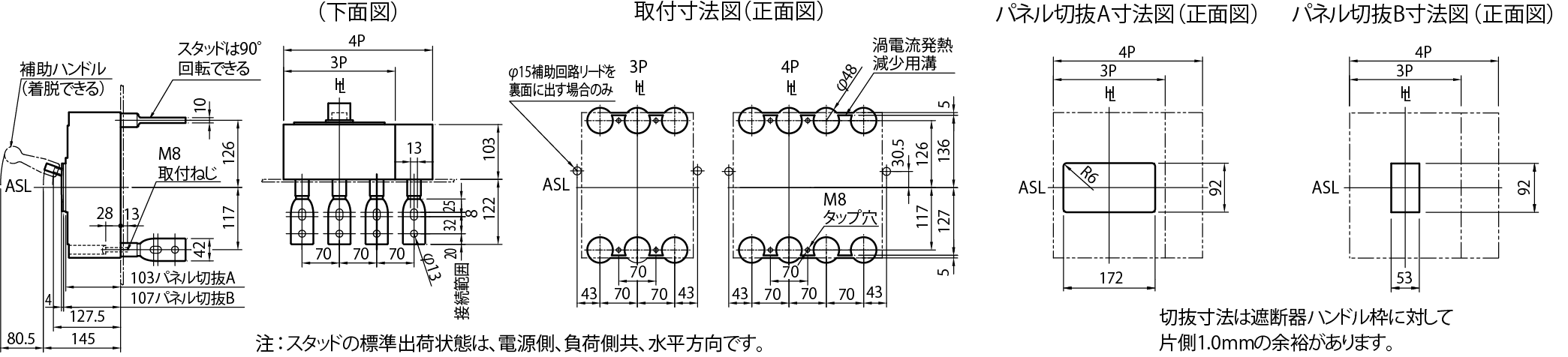

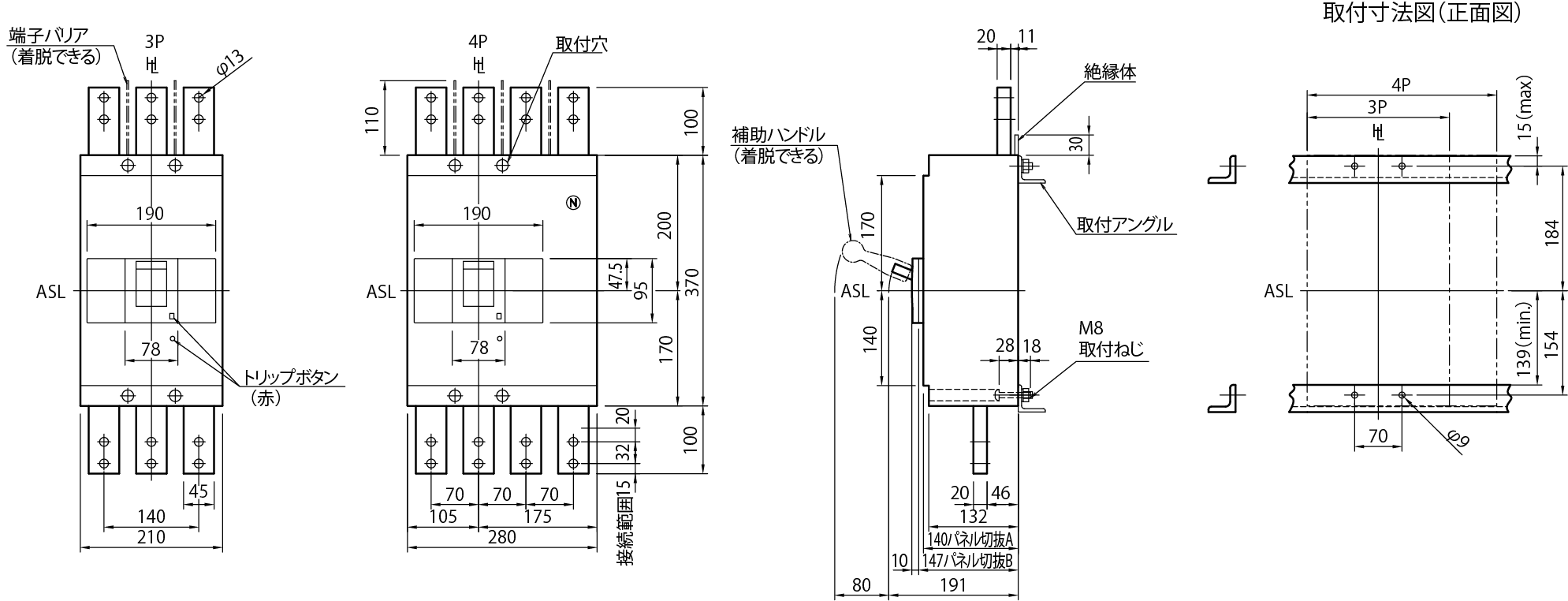

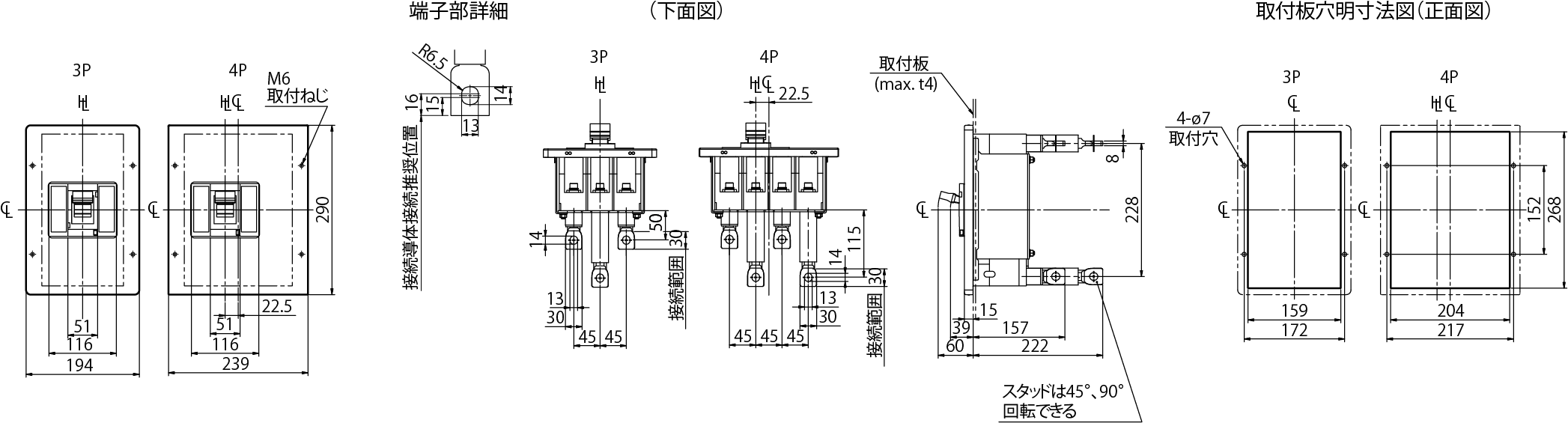

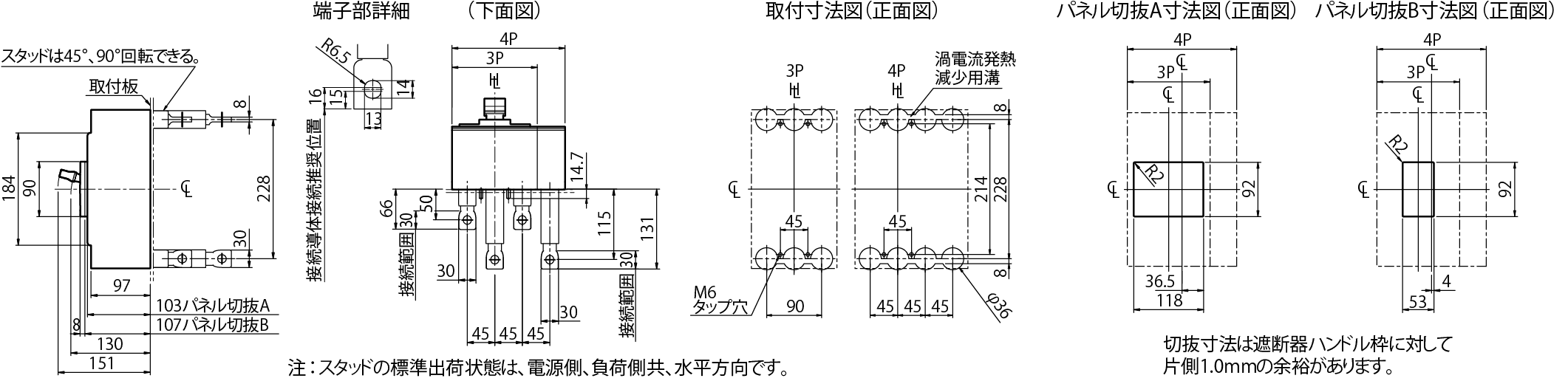

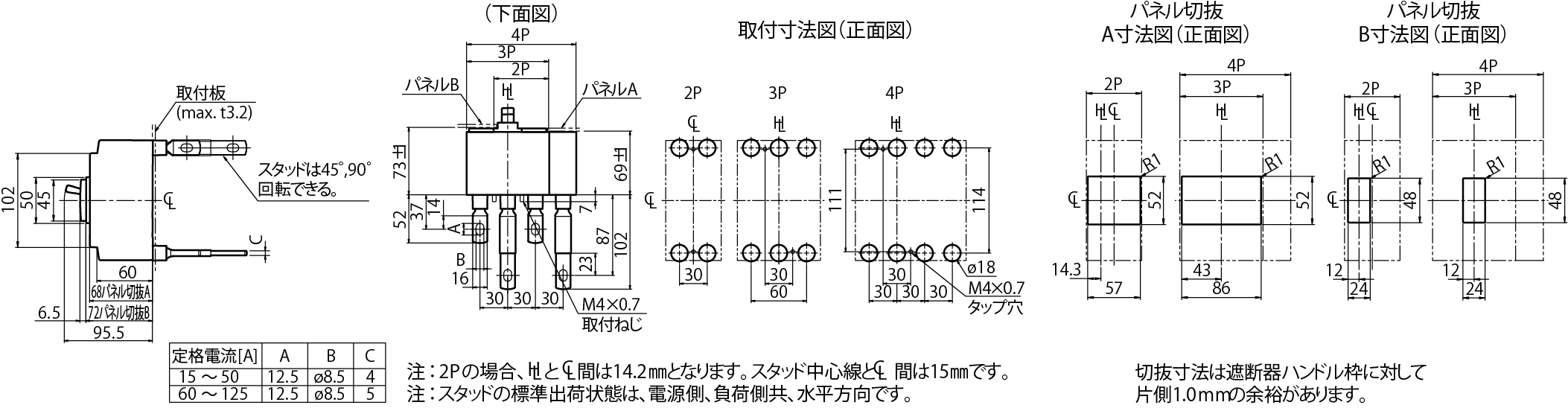

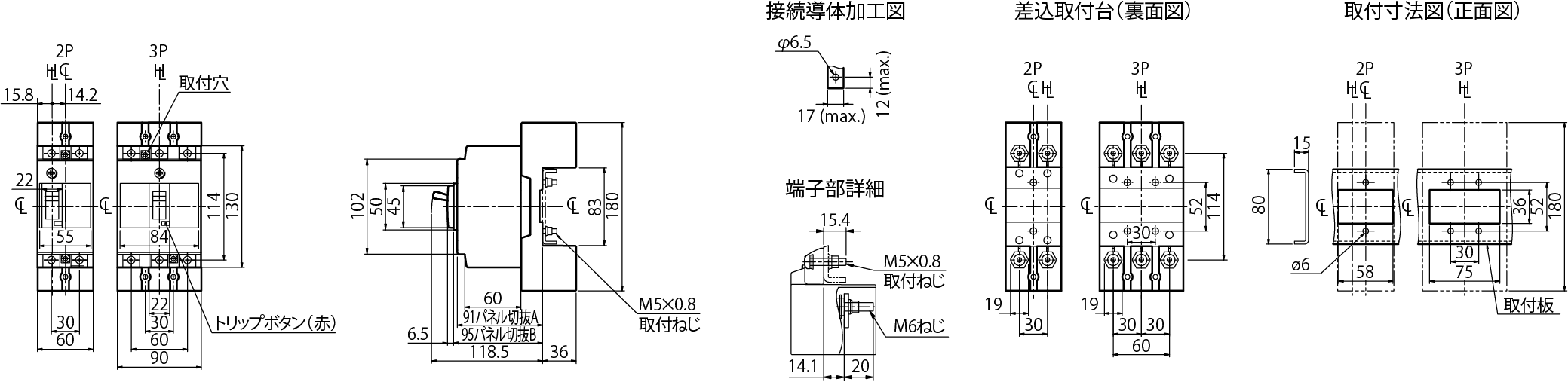

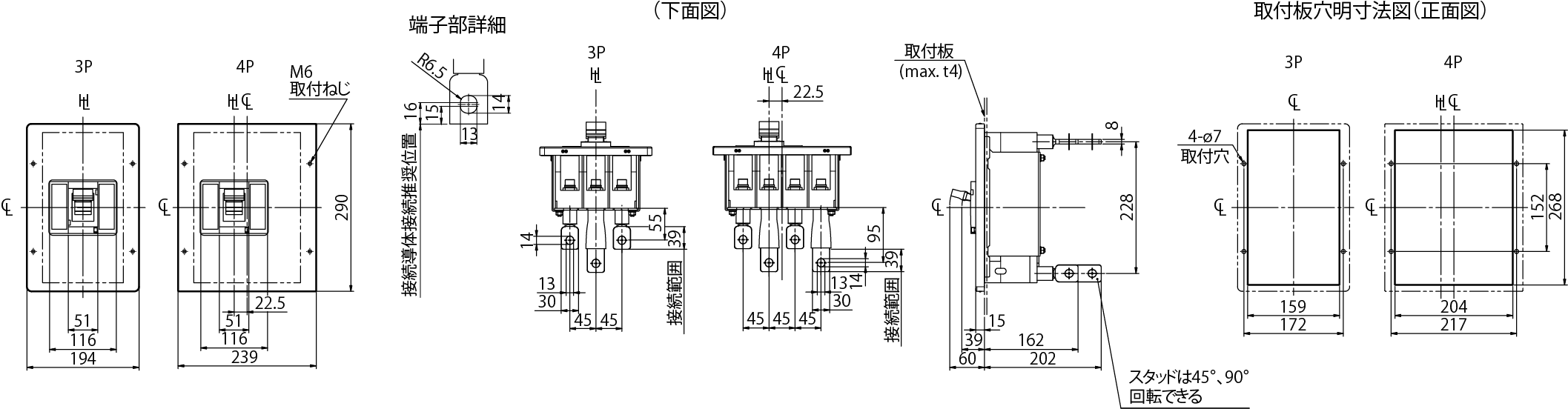

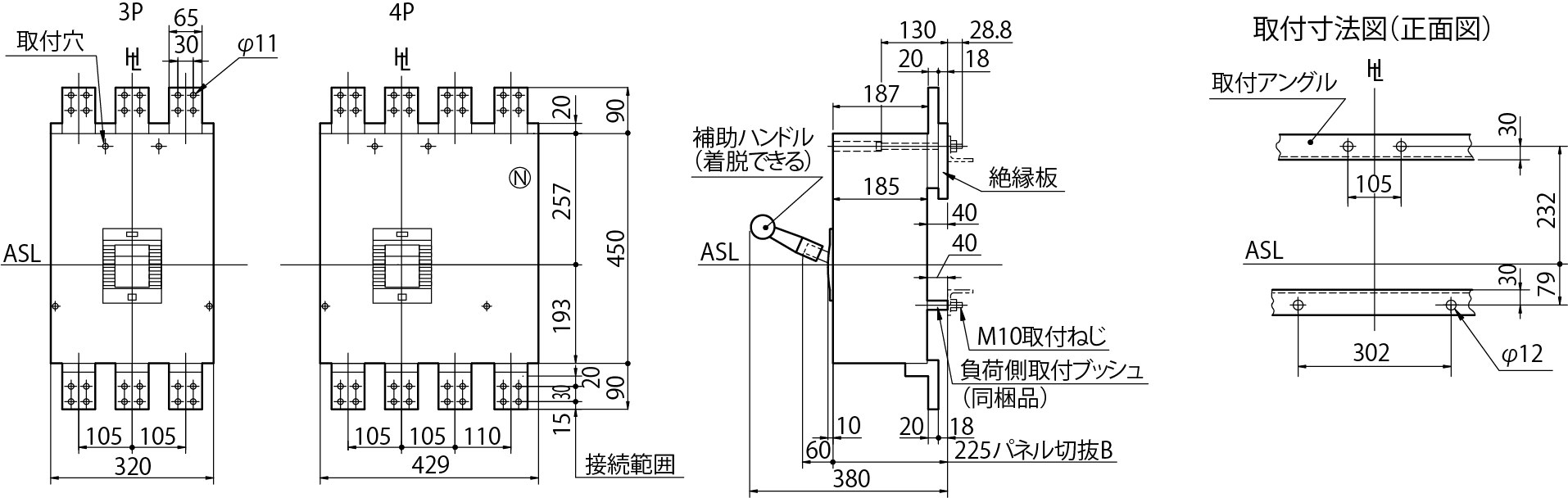

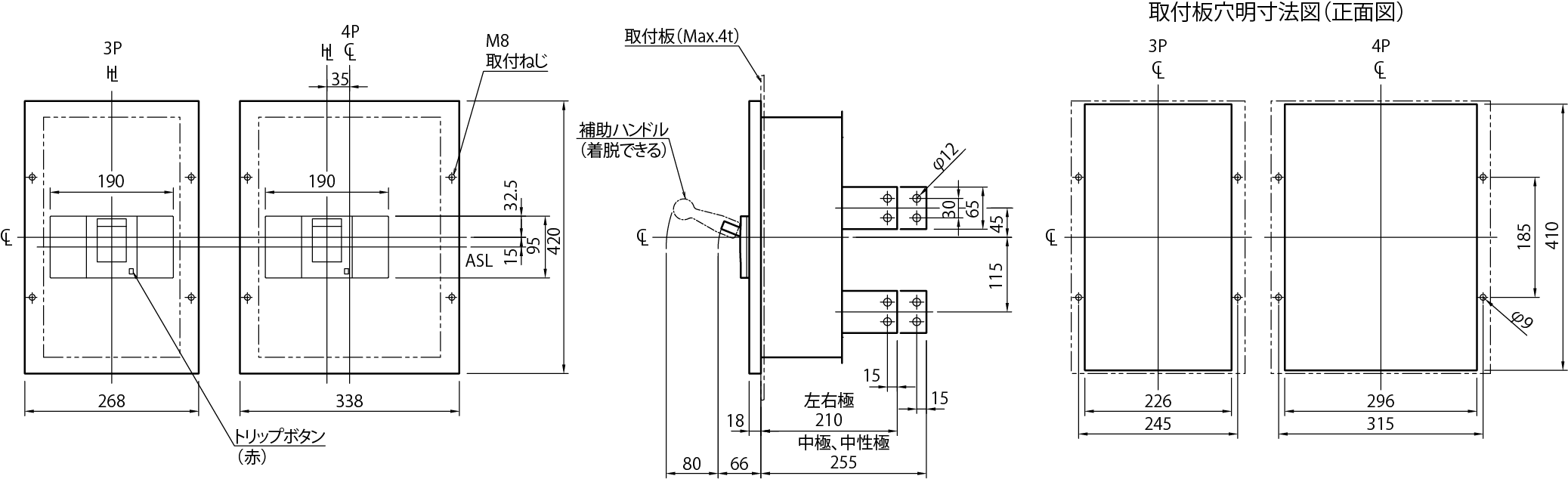

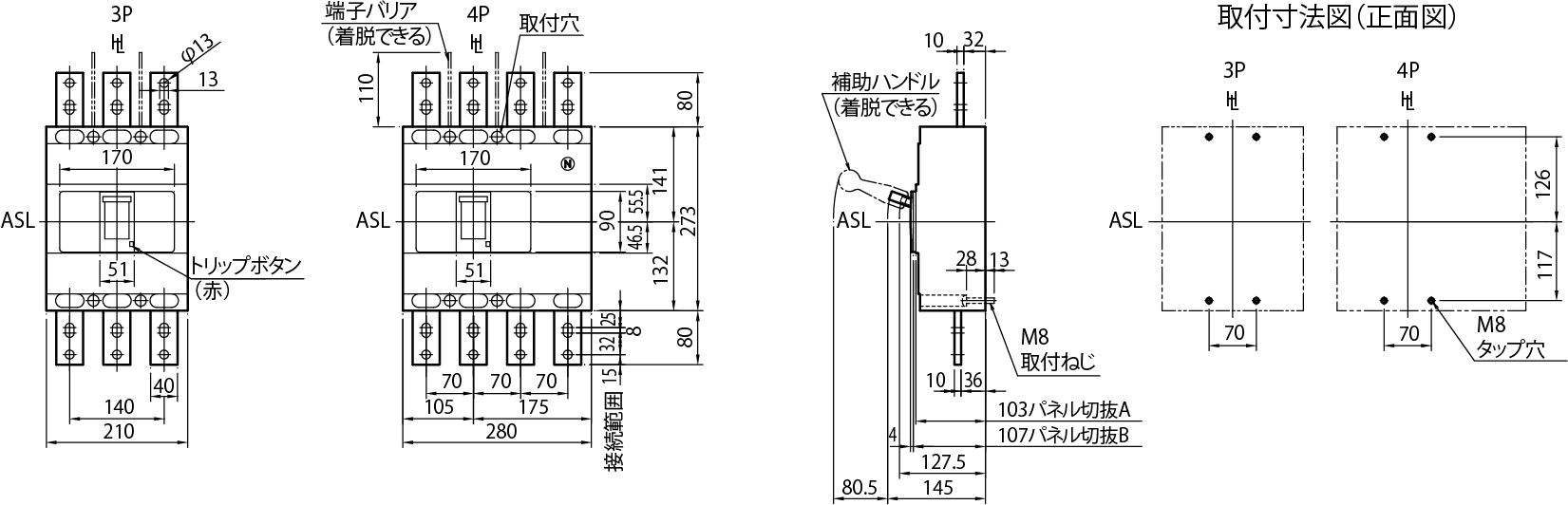

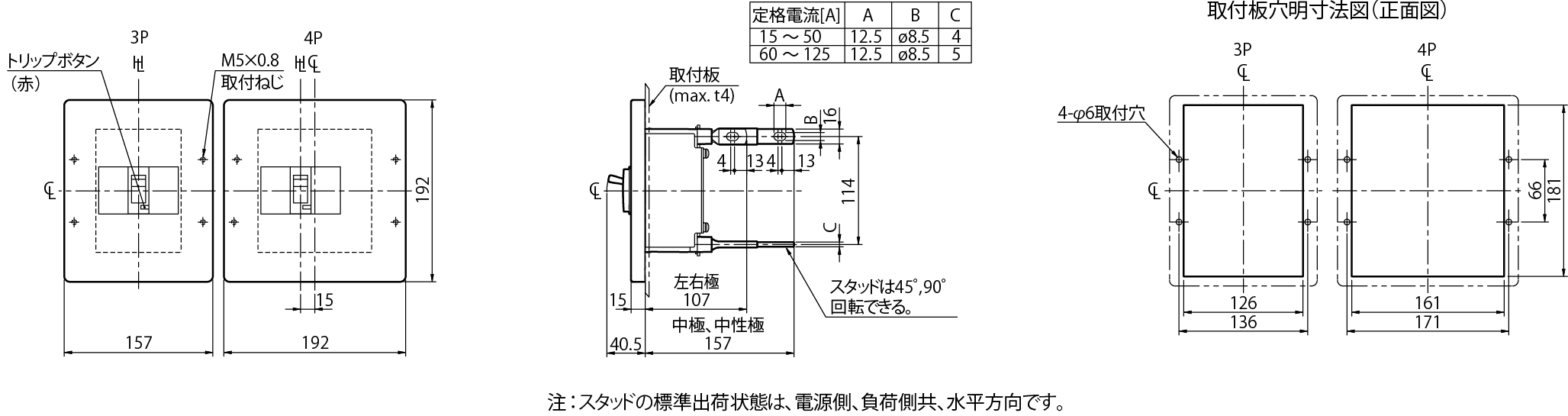

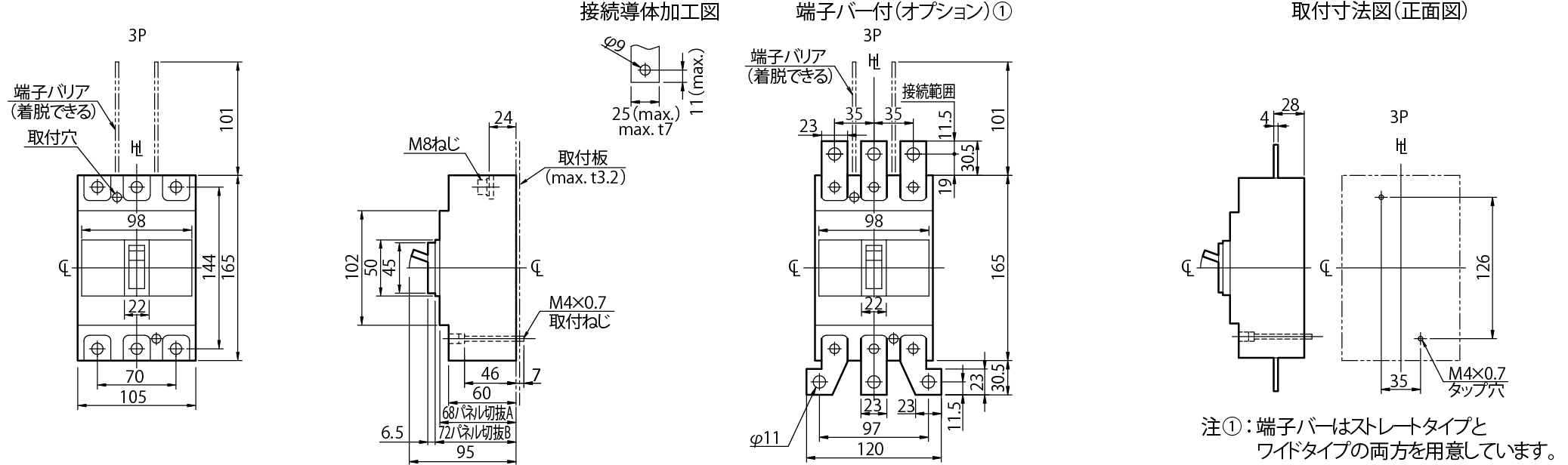

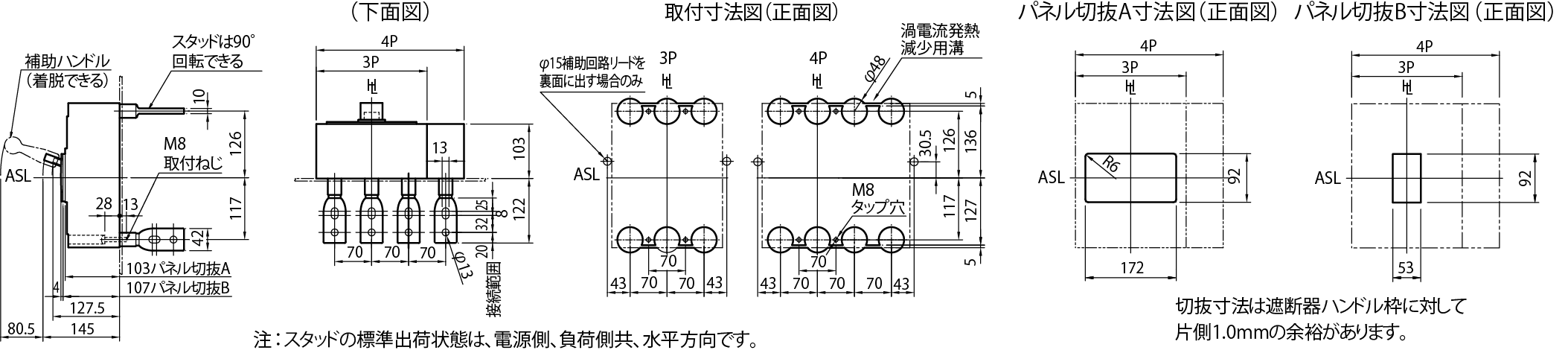

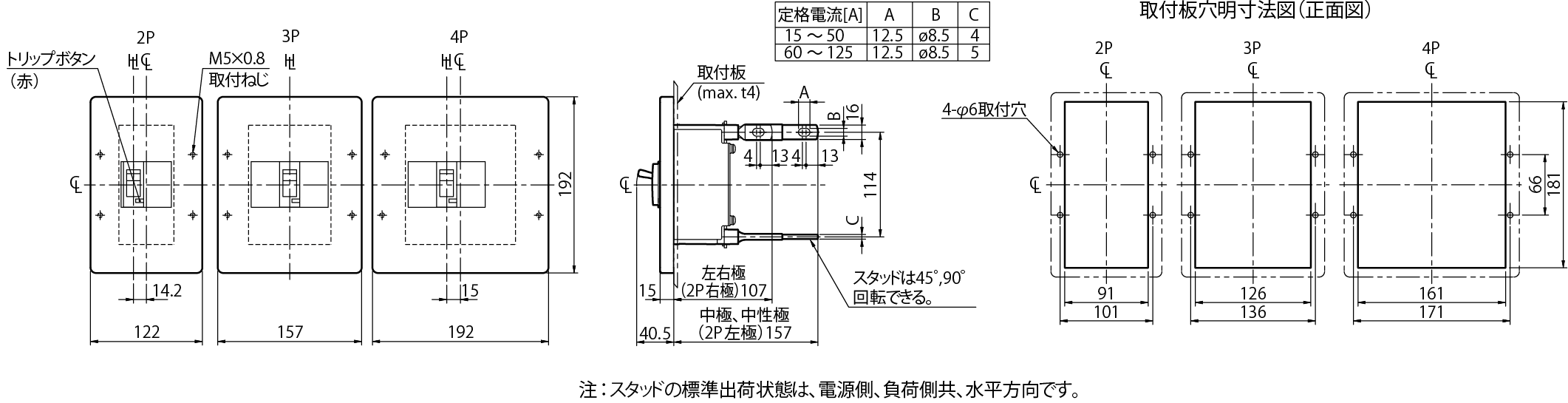

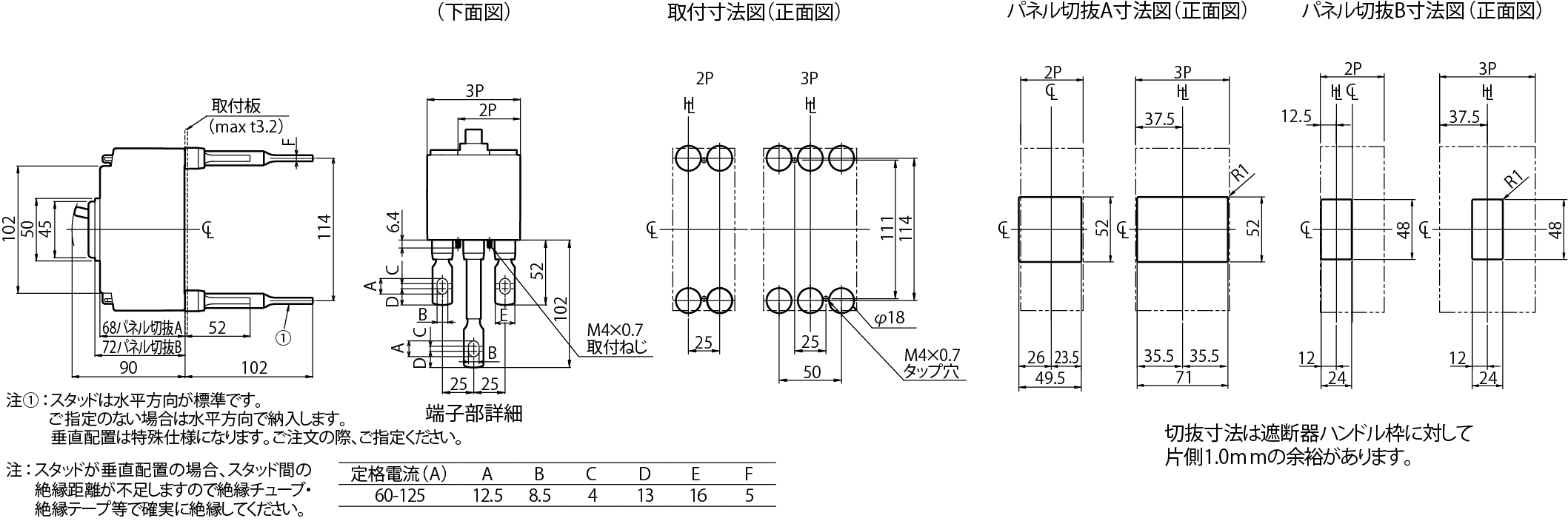

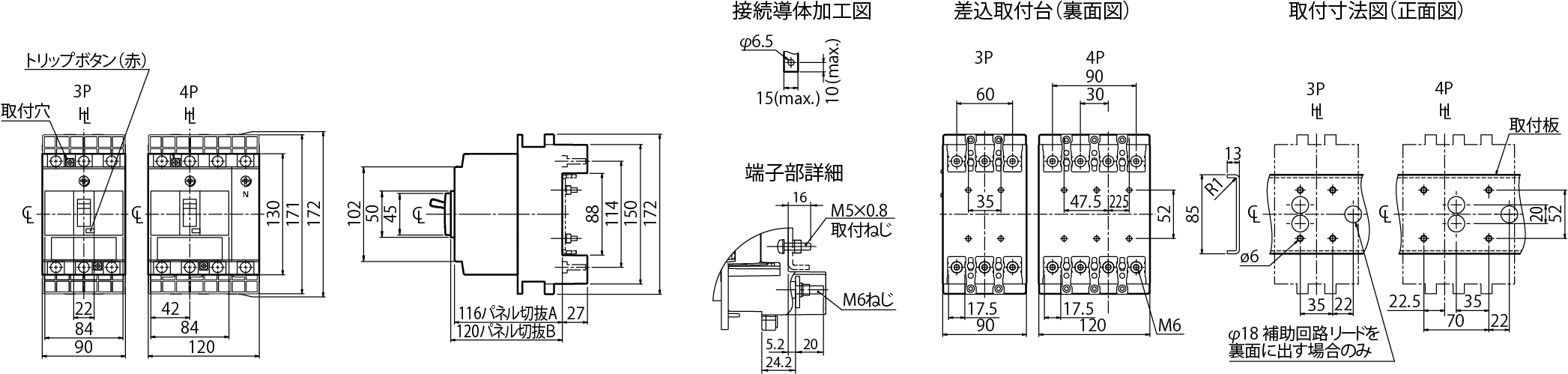

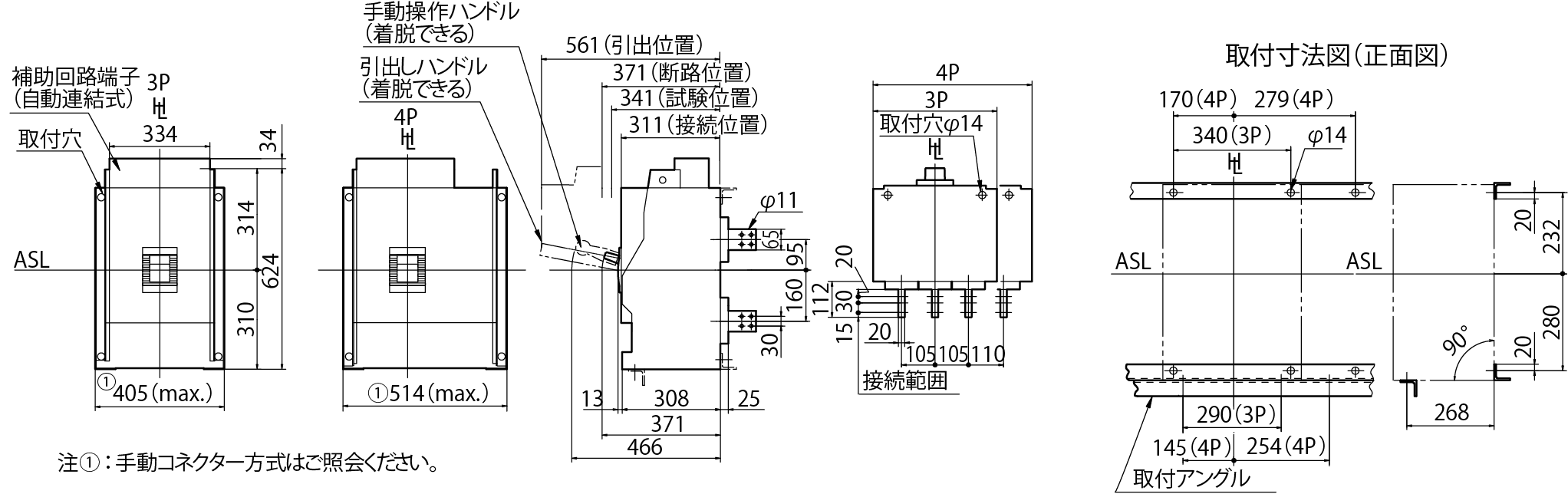

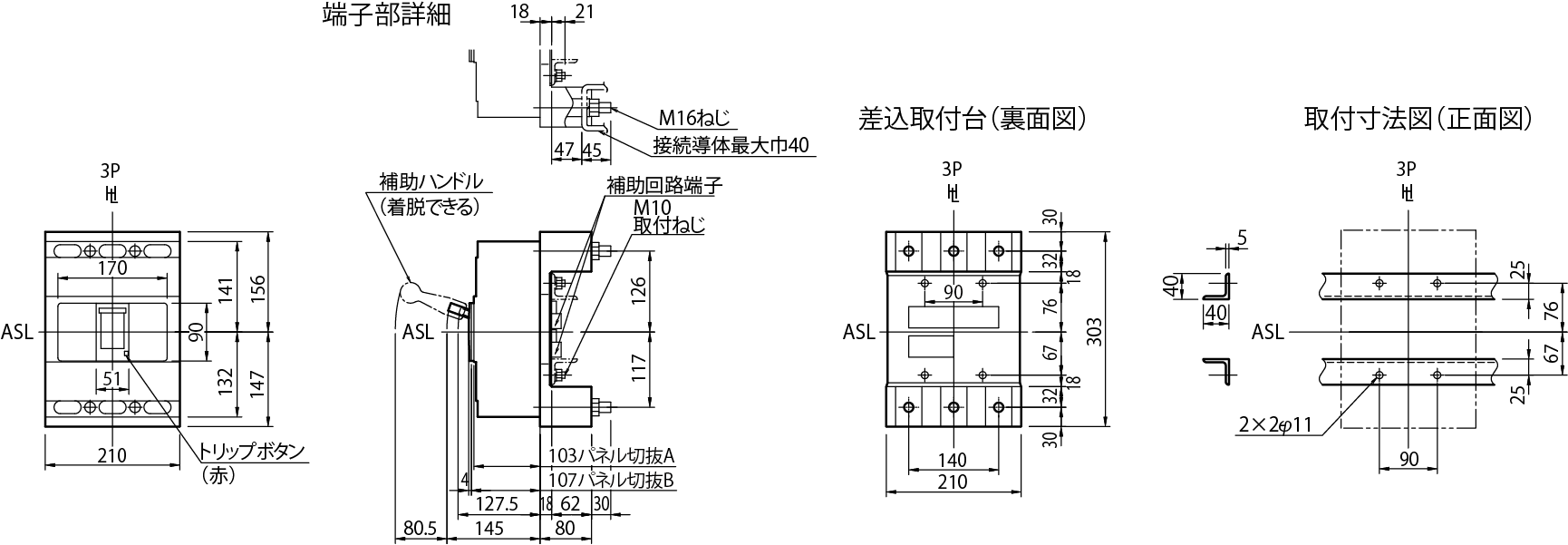

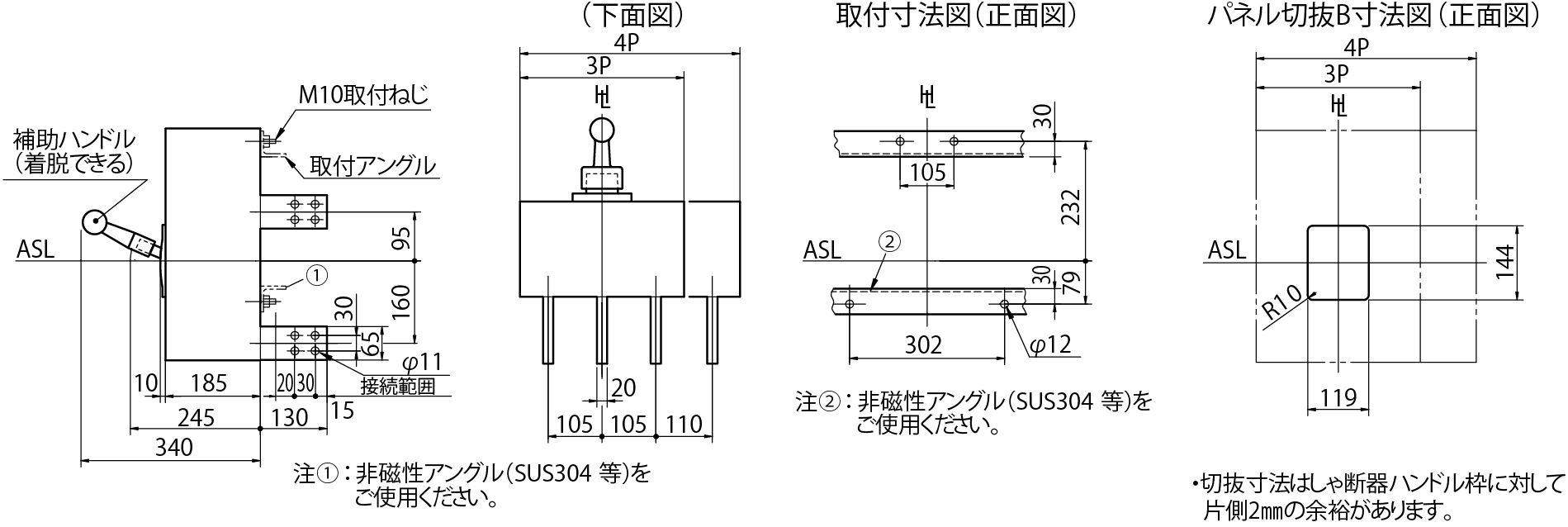

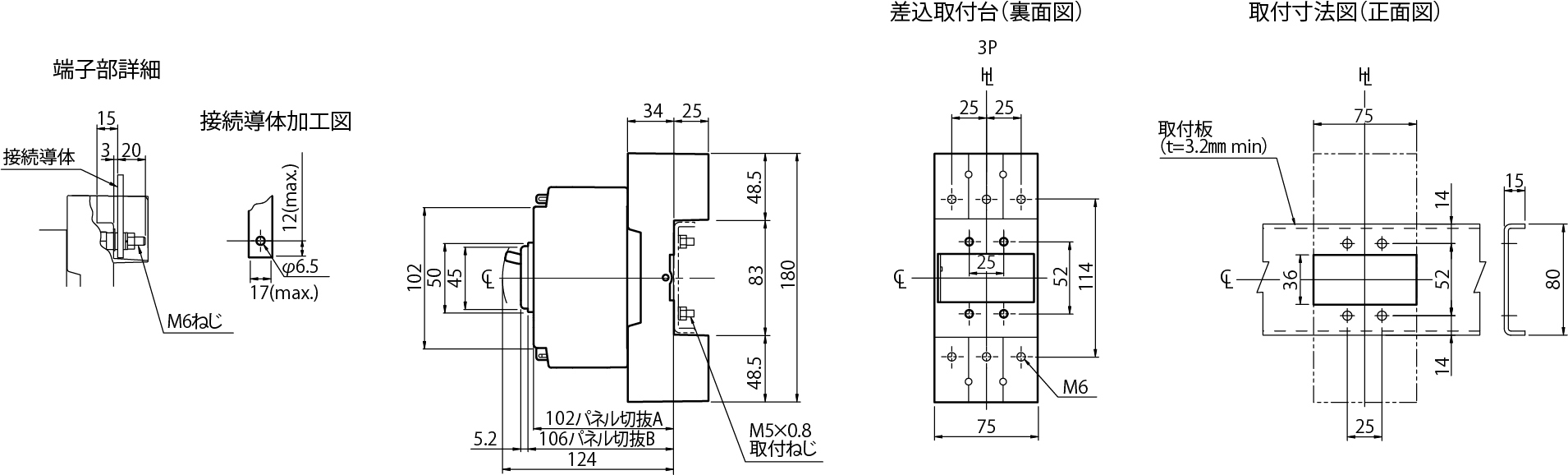

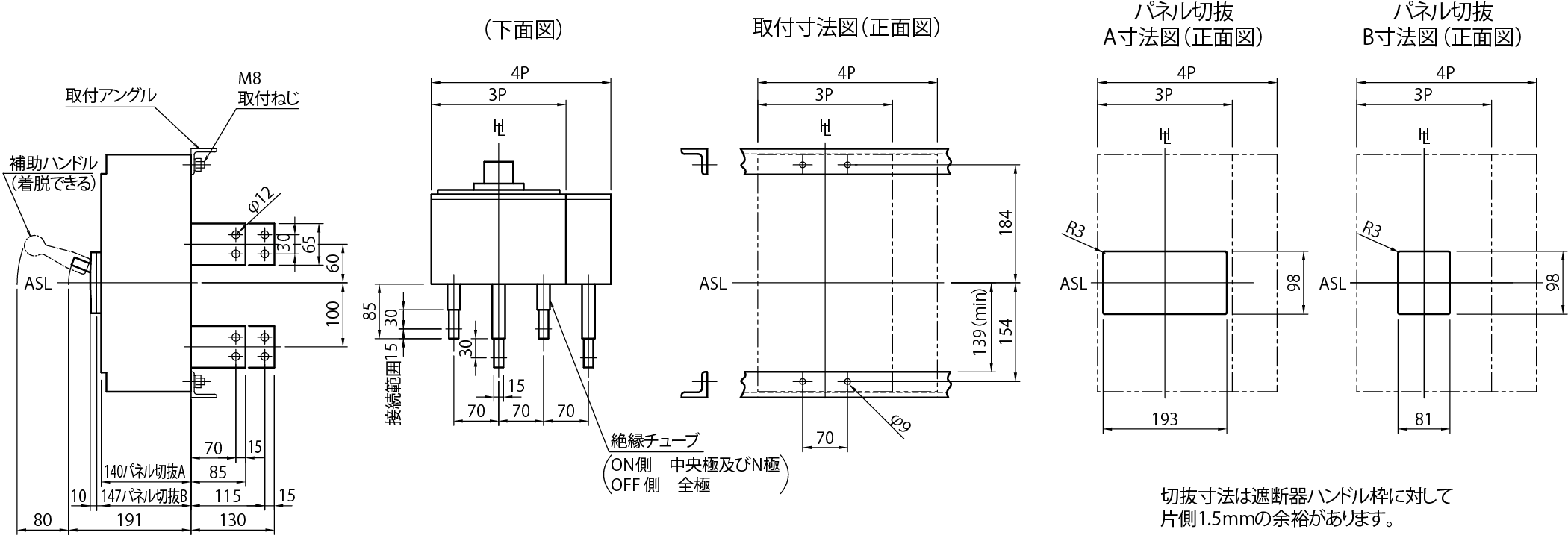

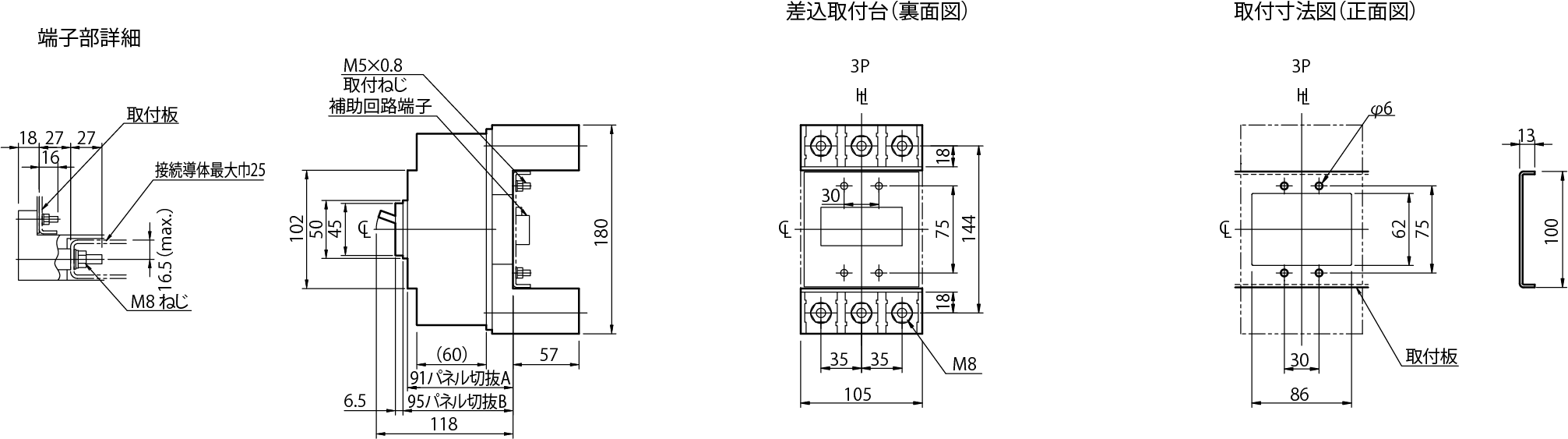

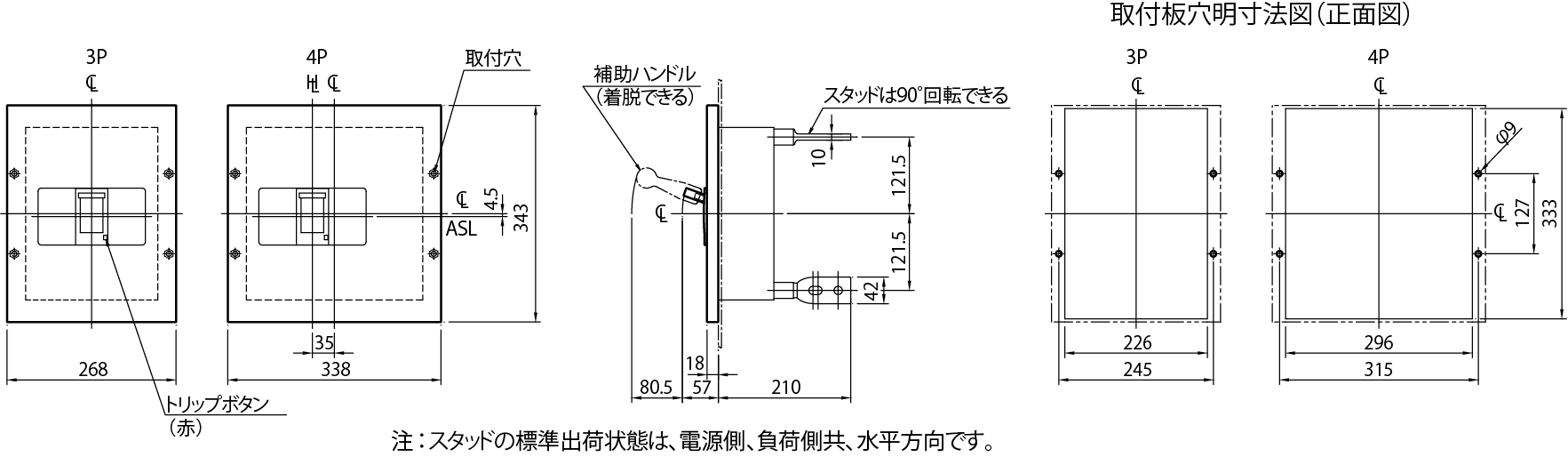

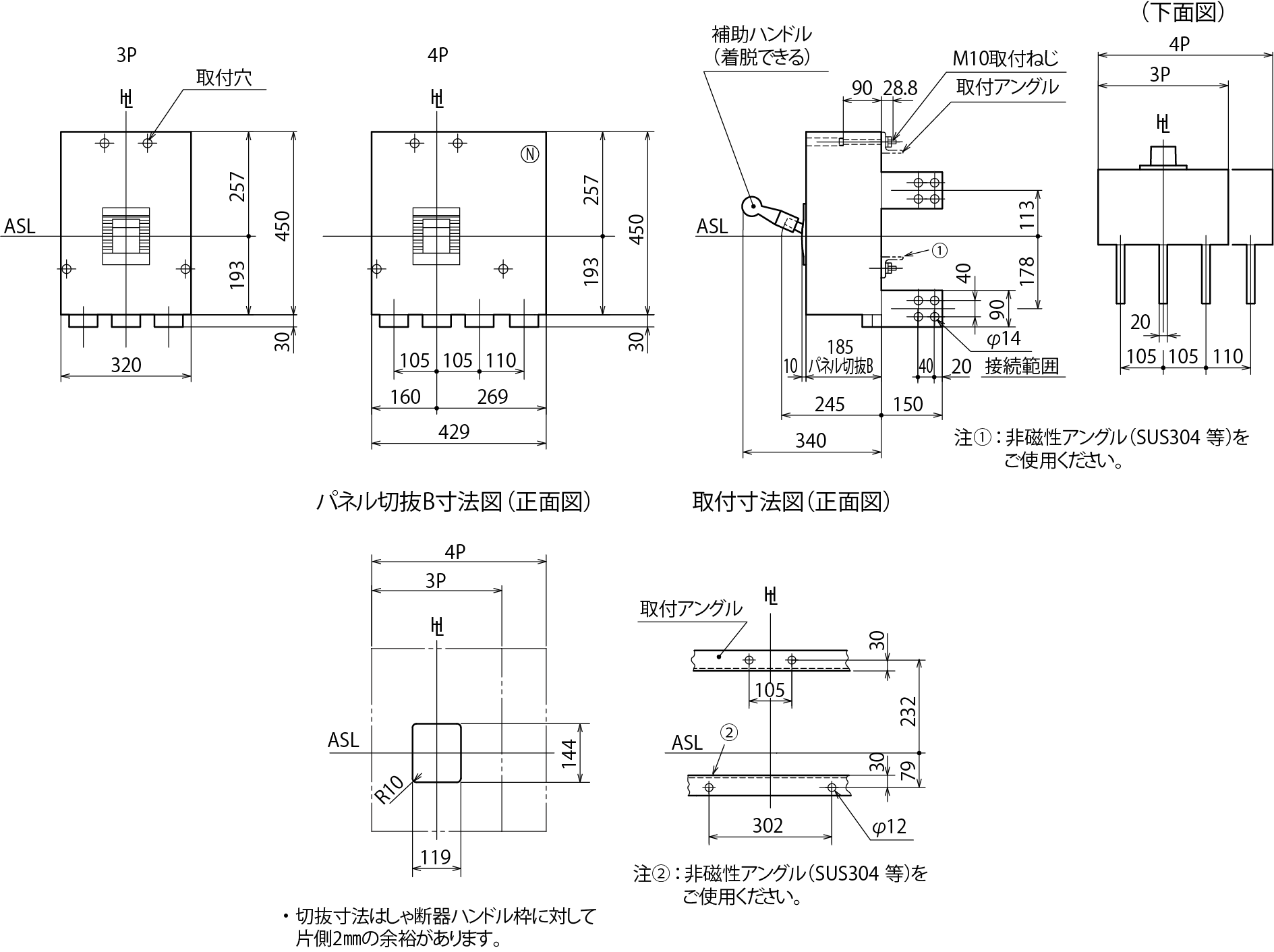

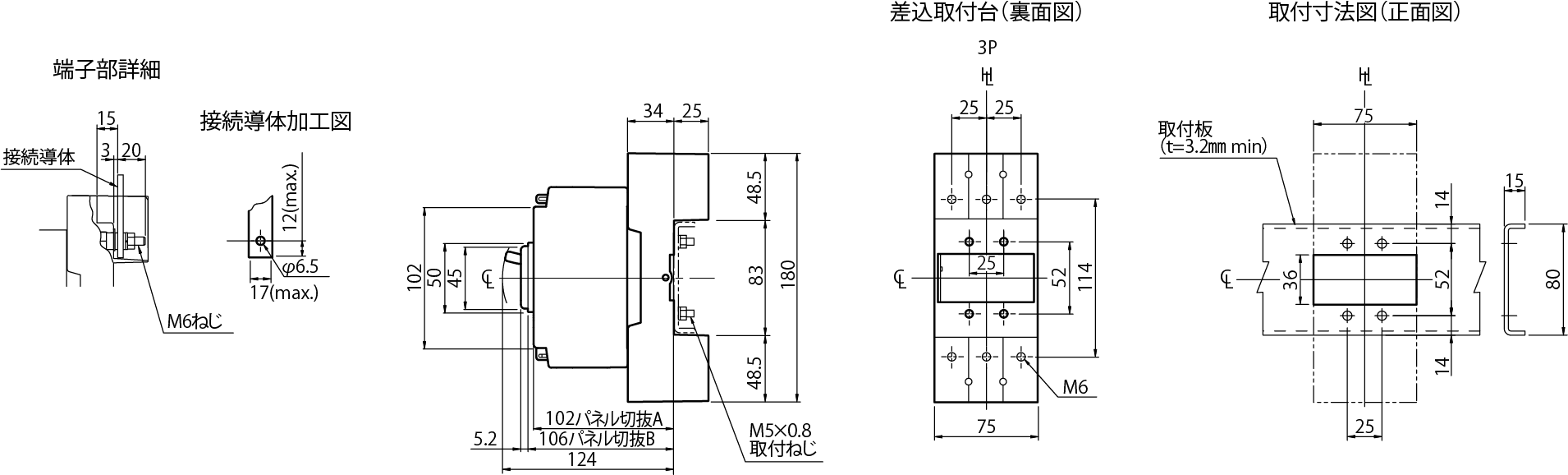

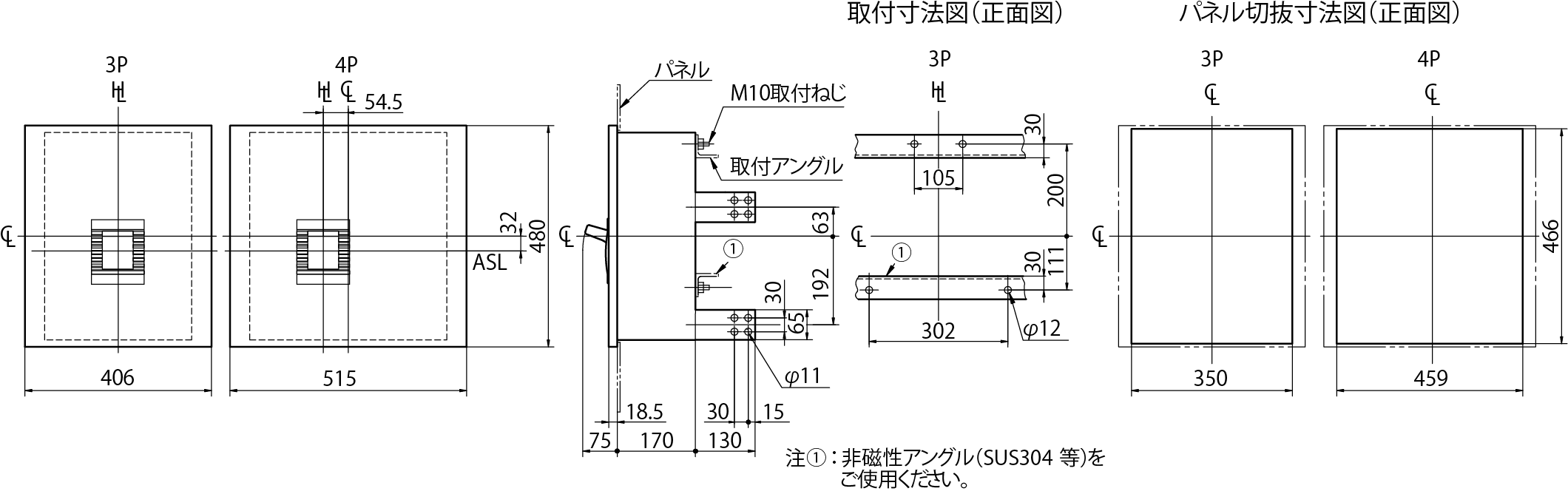

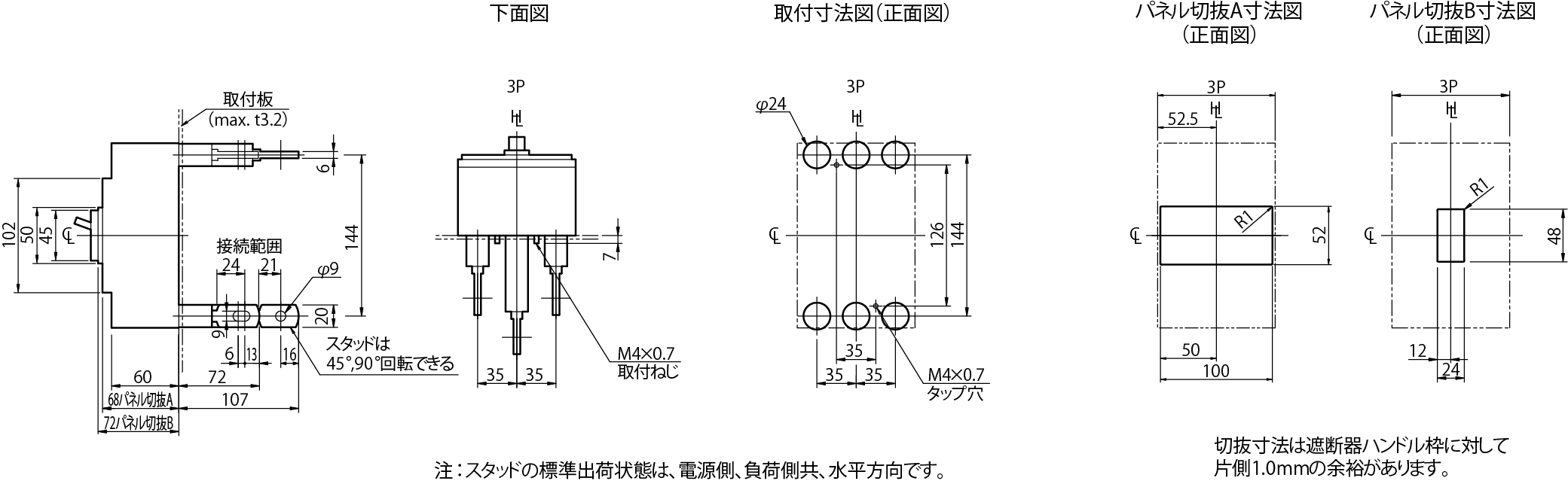

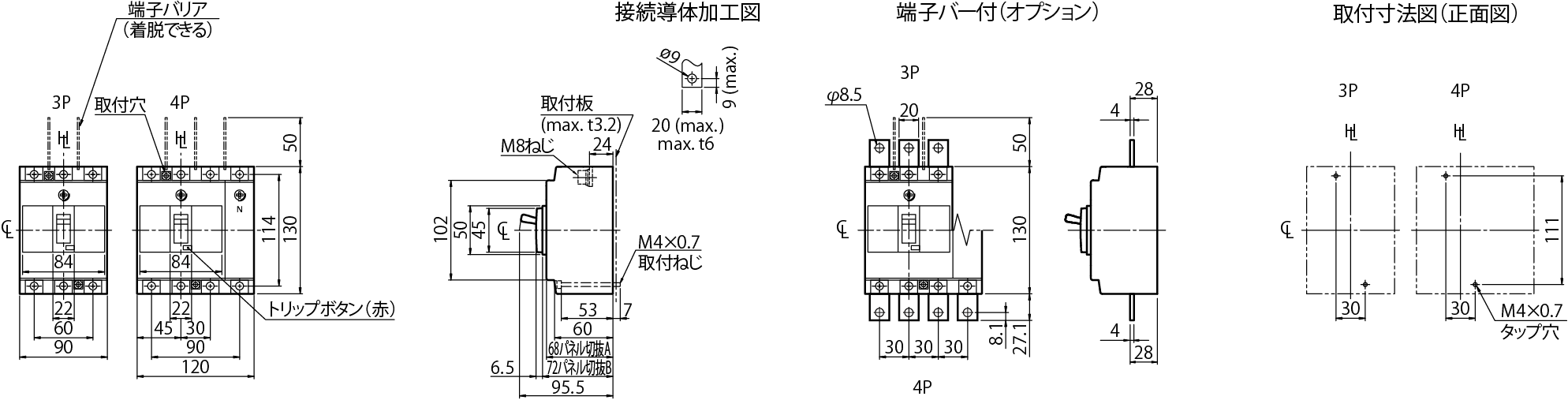

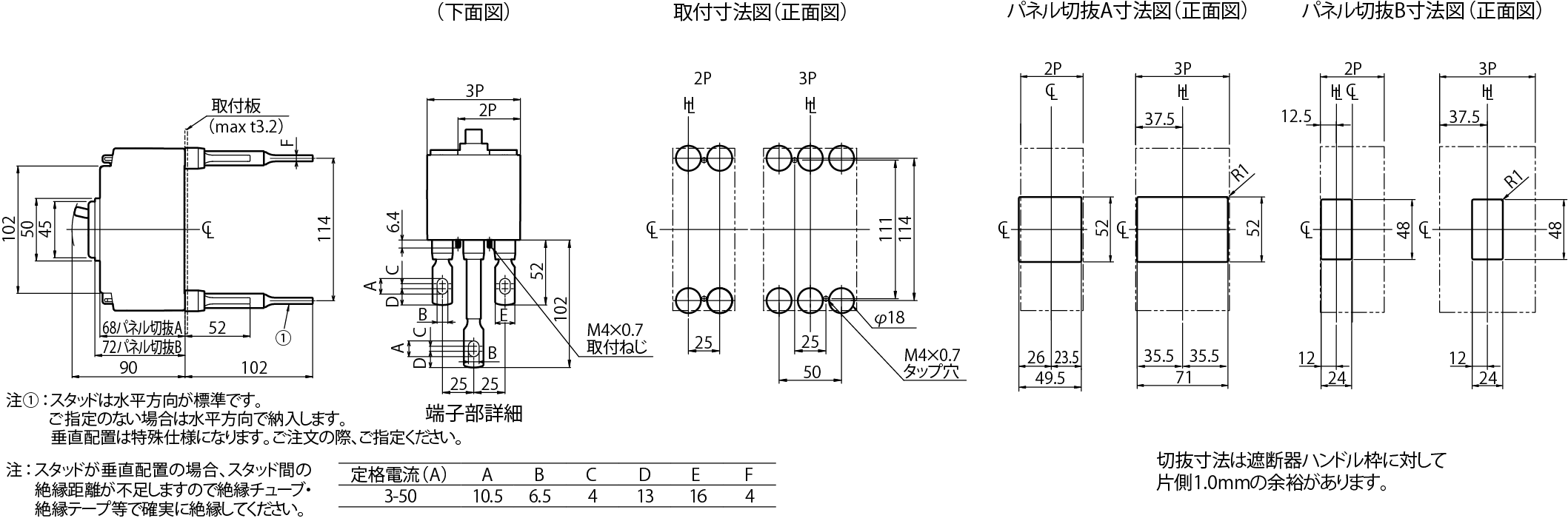

外形図

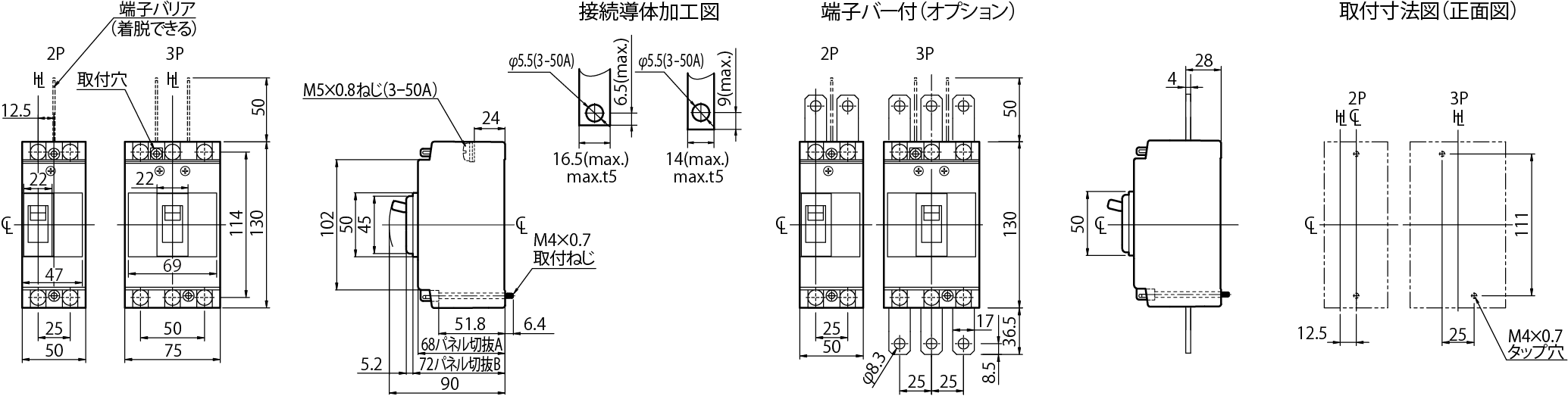

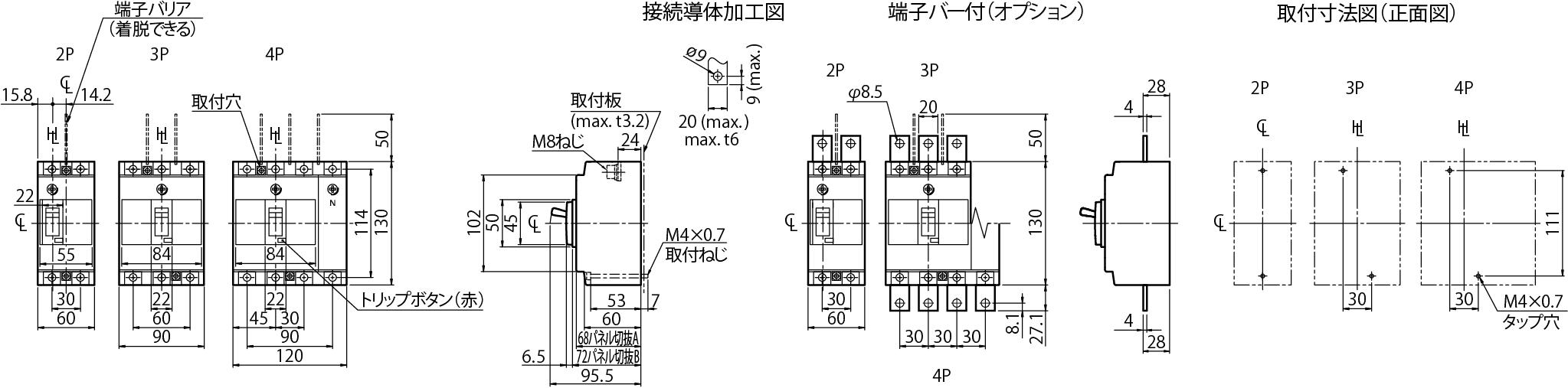

　 TN-E30C、TN-E50D、TN-S30C、TN-S50C
　
　 TN-E125
　
　 TN-S125
　
　 TN-H50C、TN-H125
　
　 TN-E250
　
　 TN-H250
　
　 TN-S250
　
　 TN-SE250
　
　 TN-E400C
　
　 TN-S400C、TN-H400
　
　 TN-SE400C
　
　 TN-E630C、TN-S630、TN-H630
　
　 TN-SE630
　
　 TN-S800B
　
　 TN-SE800B
　
　 TN-SE1000B
　
　 TN-SE1250
　
　 TN-SE1600B
　
　 TN-SE2000B
　
　 TN-SE2500B
　

Q&A

01
どのような形状の商品がありますか。
表面形、裏面形、差込形（汎用形）、差込形（高性能形）をラインナップしています。
02
オプションはありますか。
端子カバー、リード線端子台、外部操作ハンドル、ハンドルホルダ、ハンドルロック、機械的インターロック、ドアフランジなどを準備しています。 機種によってオプションのラインナップが異なりますのでカタログよりご確認下さい。
