製品情報
PRODUCTS
戸上電機は、高圧開閉器を主力として、
“電気”に関する製品を幅広くラインナップしています。電磁開閉器

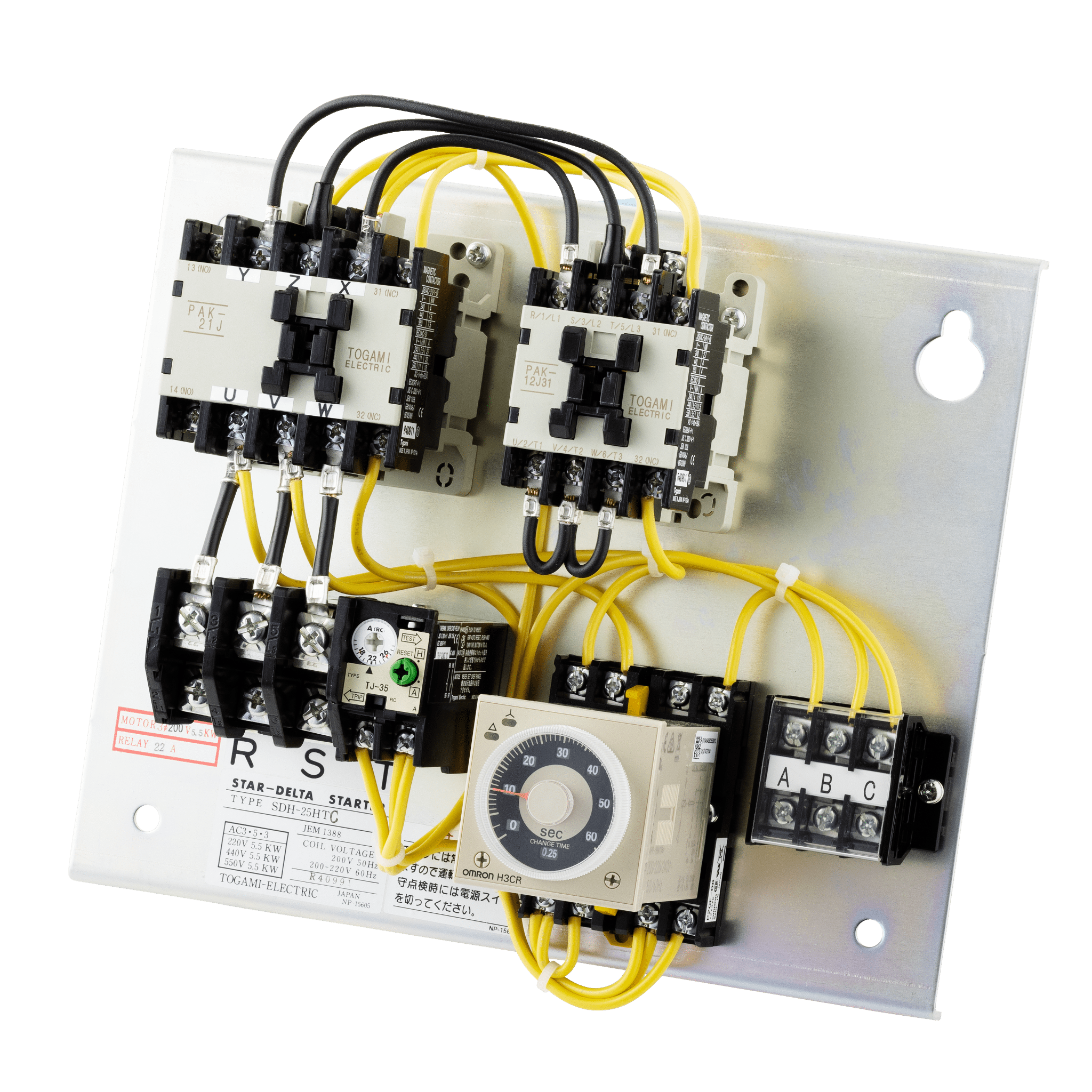

ACコイルタイプモータ始動・停止の遠隔制御・集中制御・自動制御が可能です。
特長
- 電気的寿命(AC-3)200万回の長寿命を実現しました。(12J～35J)
- ツイン接点の採用により補助接点の信頼性が向上しました。DC24V10ｍAまで対応できます。(6JC～12J,21J～800J)
- 消弧カバーを外して、容易に接点の保守点検ができます。(11J～800J)
- 盤面に取付けた後でも、コイル定格電圧が判別できます。(6JC～50J)
- 使用周囲温度-5℃～60℃、保存周囲温度-20℃～70℃を実現しました。
- IEC/DIN規格準拠の35ｍｍ幅レールにワンタッチで取り付けられます。（6JC～50J）
定格および仕様
※1 PAK-800J形AC-1定格の電気的寿命は10万回です。形式/適用 AC-3 三相かご形モータ AC-1 抵抗負荷 定格容量 定格電流 240V 440V 550V 240V 440V 550V 240V 440V 550V PAK-6JC 1.1kW 2.2kW 2.2kW 6A 6A 4.8A 15A 15A 15A PAK-11J 2.2kW 3kW 3kW 11.1A 7.5A 6A 20A 20A 20A PAK-12J 2.7kW 4kW 4kW 13A 9A 7.2A 26A 26A 26A PAK-20J 4kW 7.5kW 7.5kW 20A 17A 13.6A 32A 32A 32A PAK-21J 4kW 7.5kW 7.5kW 20A 17A 13.6A 32A 32A 32A PAK-26J 5.5kW 11kW 11kW 26A 25A 20A 50A 50A 50A PAK-35J 7.5kW 15kW 15kW 35A 32A 26A 60A 60A 60A PAK-50J 11kW 22kW 26kW 50A 48A 45A 65A 65A 65A PAK-50H 11kW 22kW 26kW 50A 46A 45A 75A 75A 75A PAK-65H 15kW 30kW 37kW 65A 62A 60A 90A 90A 90A PAK-80H 19kW 37kW 45kW 80A 75A 72A 110A 110A 110A PAK-95H 22kW 45kW 50kW 95A 90A 80A 110A 110A 110A PAK-100H 25kW 45kW 55kW 100A 90A 90A 150A 150A 150A PAK-125H 30kW 55kW 70kW 125A 110A 110A 170A 170A 170A PAK-150H 40kW 75kW 75kW 150A 150A 120A 220A 220A 220A PAK-220H 60kW 90kW 90kW 220A 180A 150A 275A 275A 275A PAK-300J 75kW 150kW 160kW 300A 300A 250A 350A 350A － PAK-400J 110kW 200kW 200kW 400A 400A 350A 420A 420A － PAK-600J 150kW 300kW 300kW 600A 600A 500A 600A 600A － PAK-800J 200kW
(AC-2)400kW
(AC-2)－ 800A
(AC-2)800A
(AC-2)－ 800A※1 800A※1 － 外形図

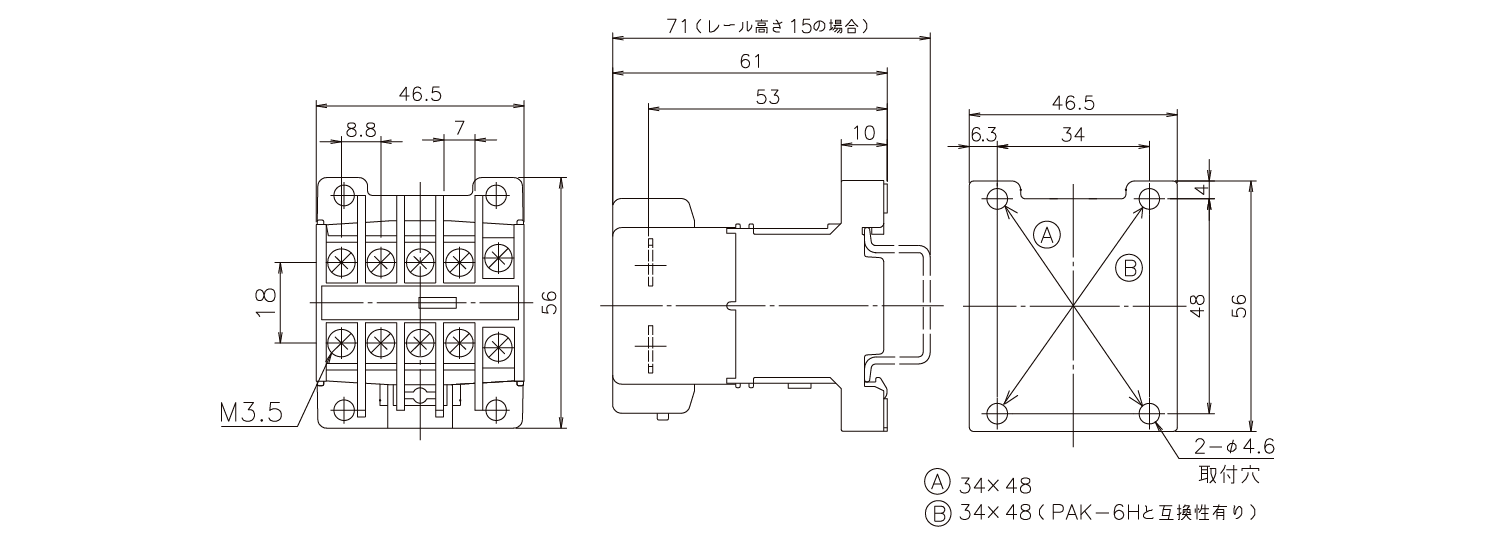

■電磁接触器PAK-6JC

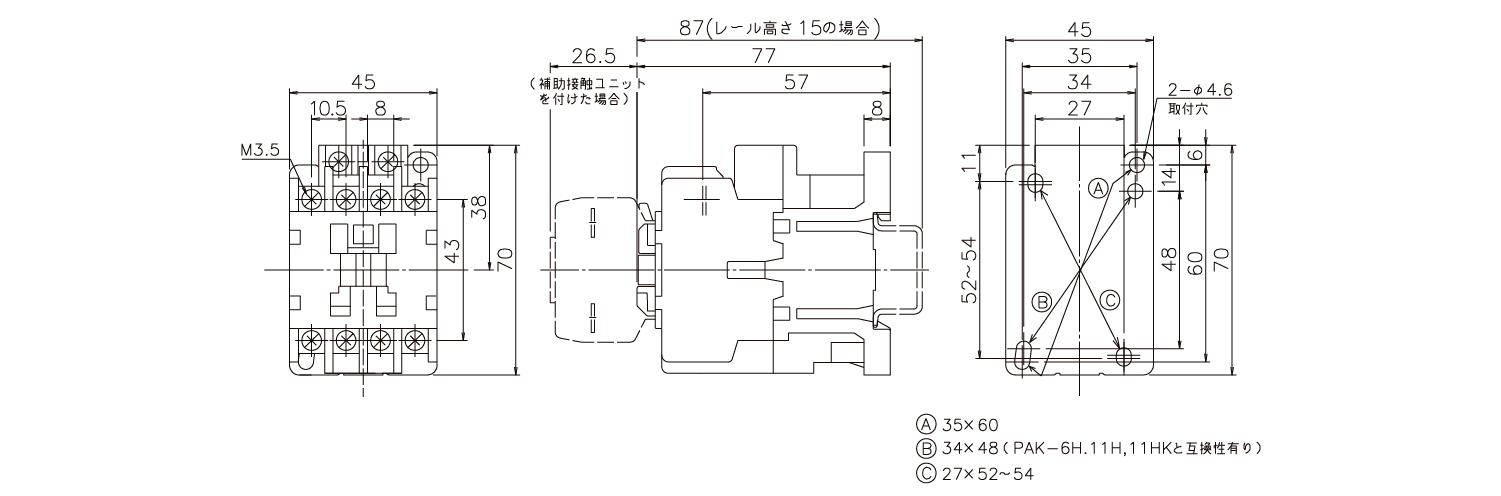

PAK-11J・12J

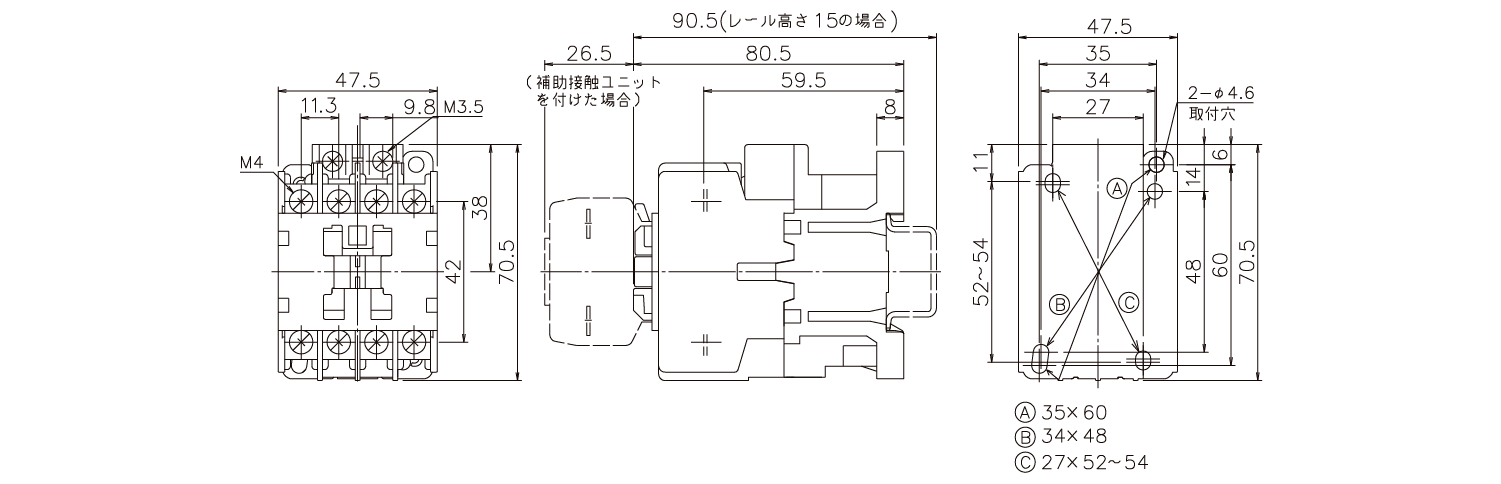

PAK-20J

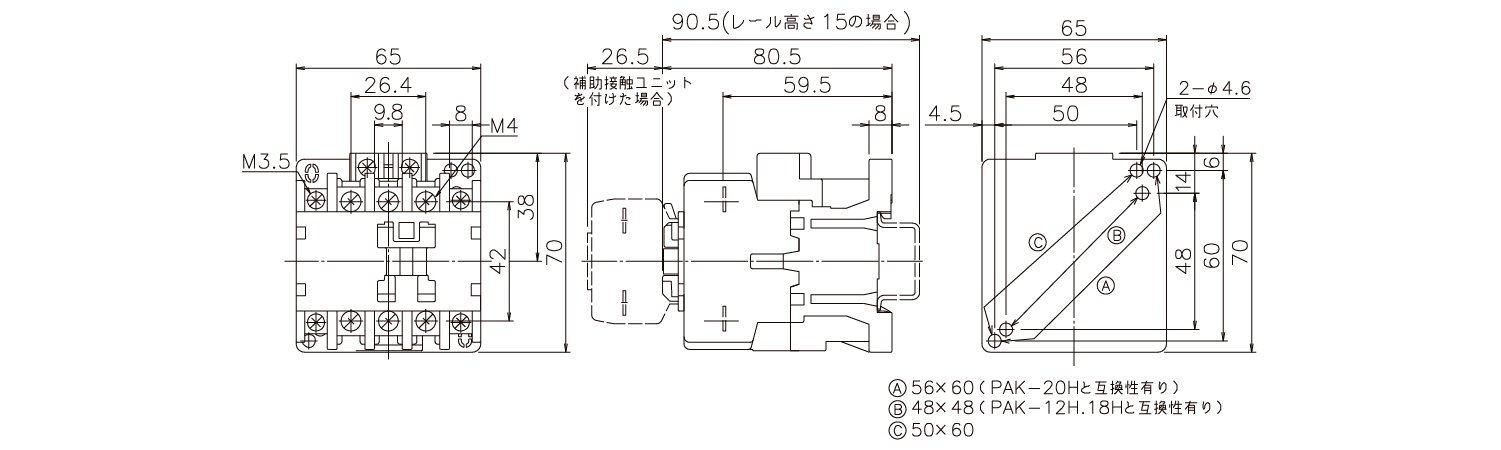

PAK-21J

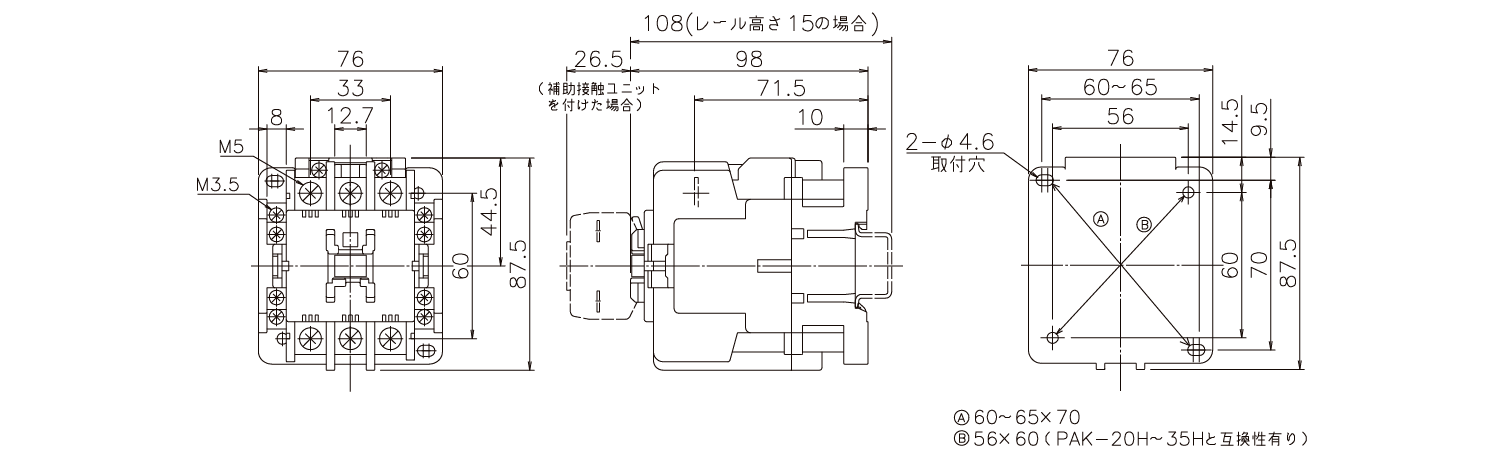

PAK-26J・35J・50J

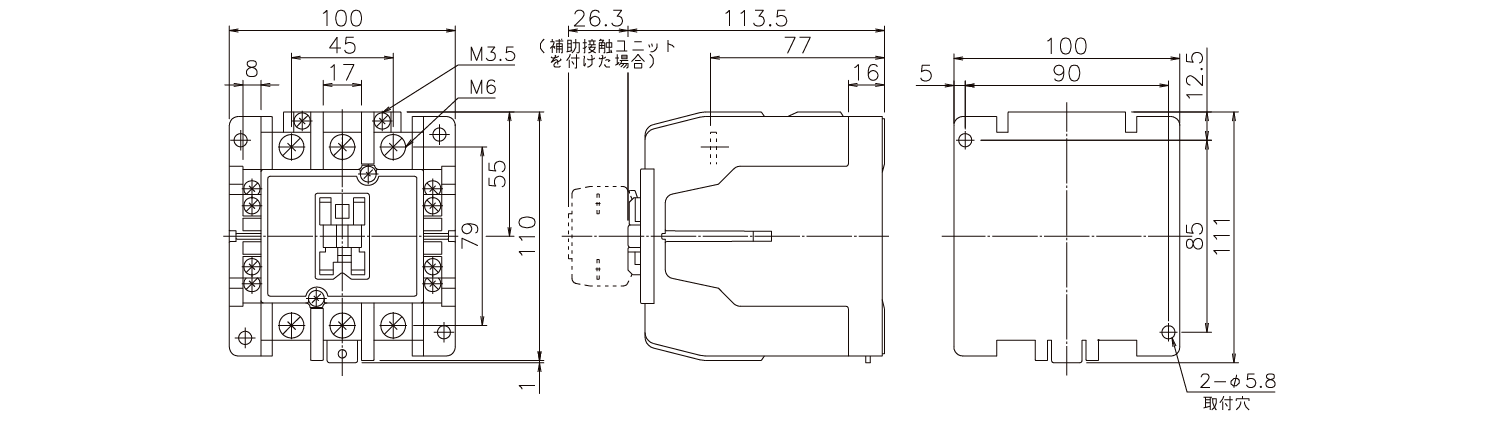

PAK-50H・65H・80H・95H

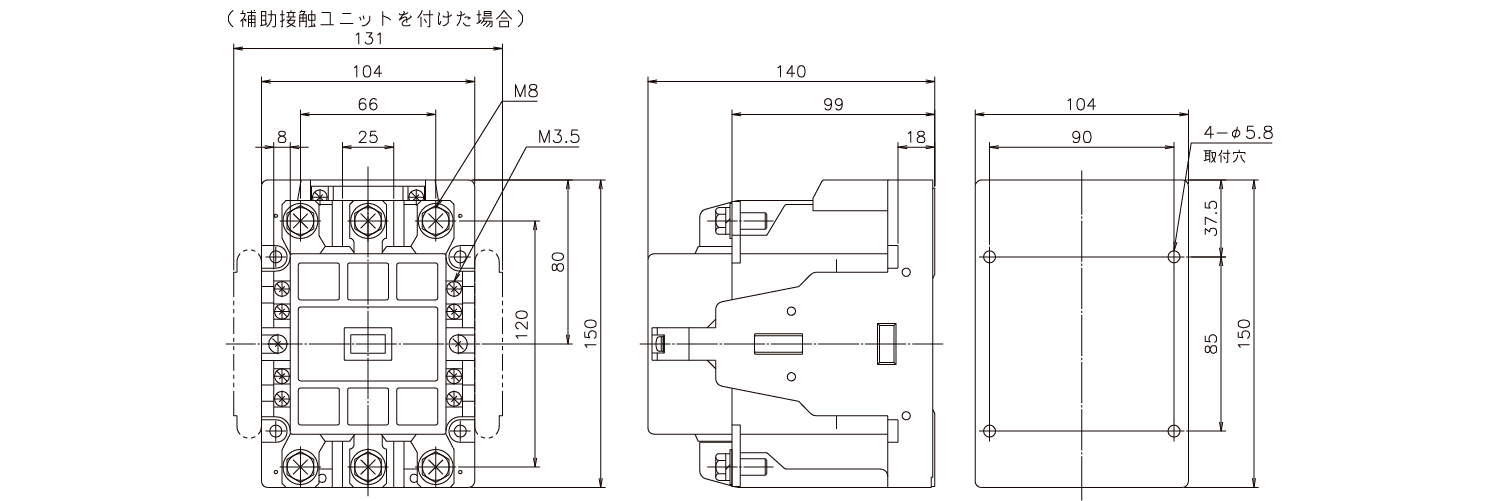

PAK-100H・125H

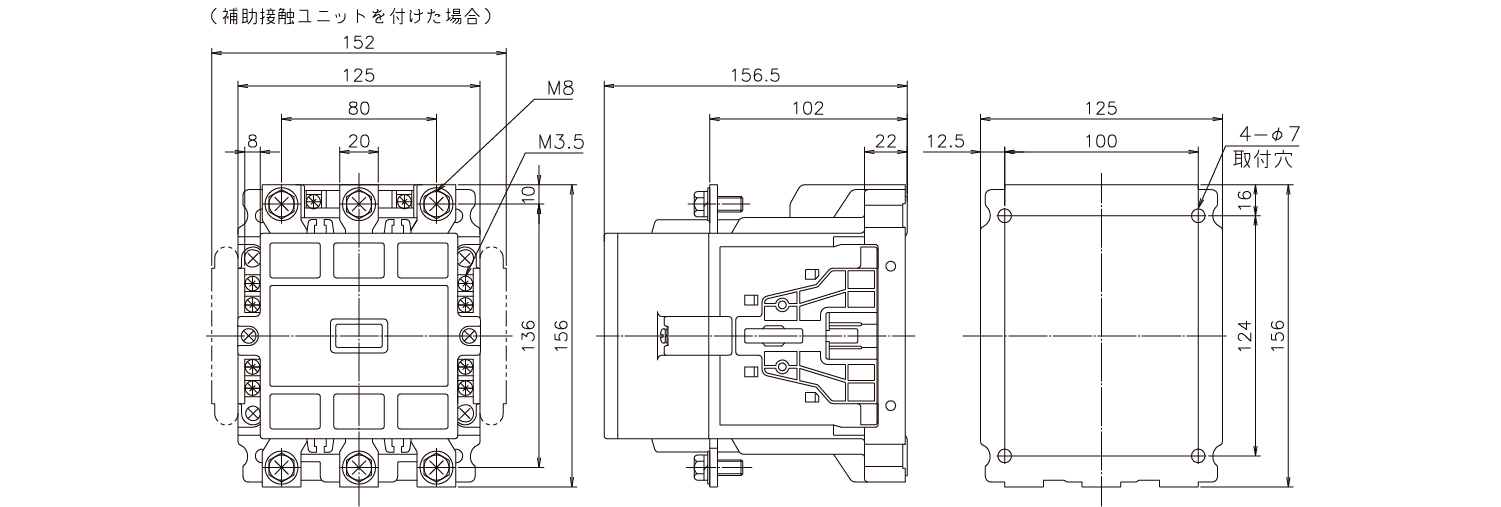

PAK-150H

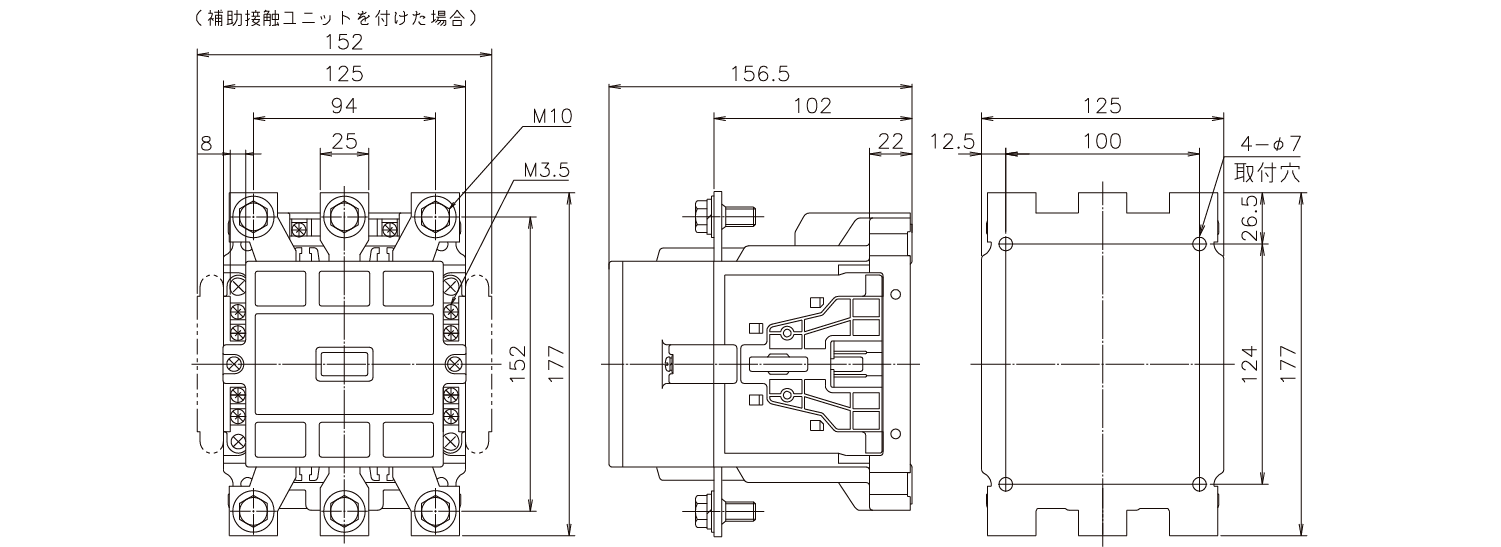

PAK-220H

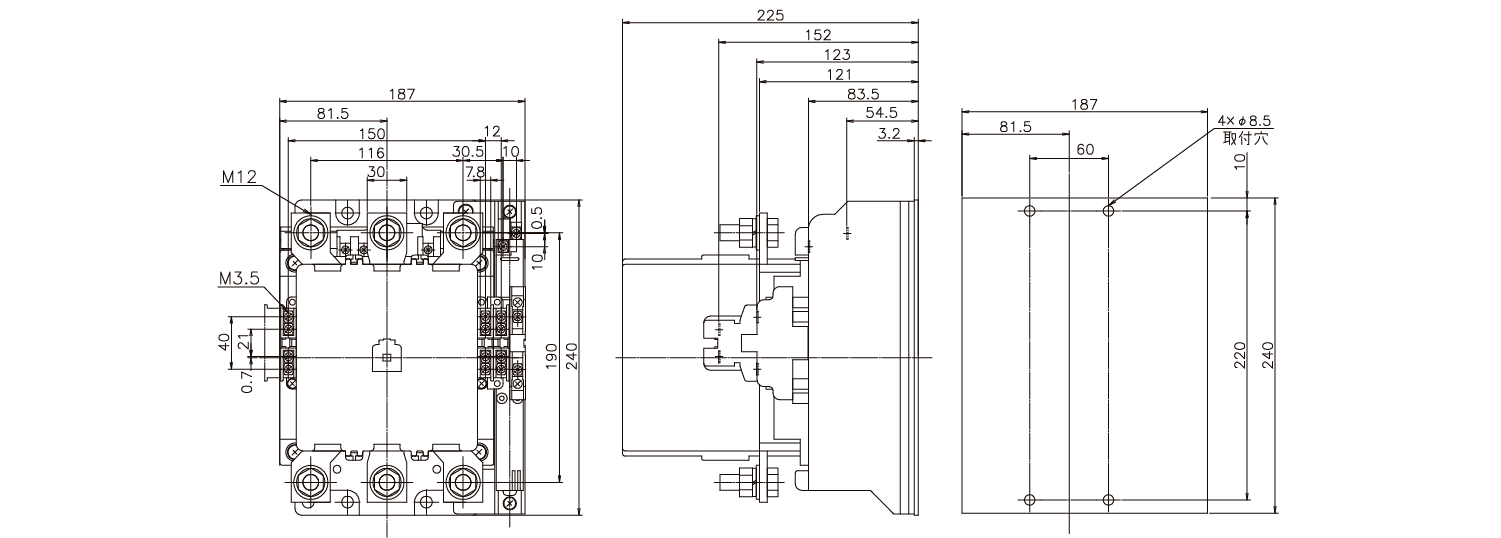

PAK-300J・400J

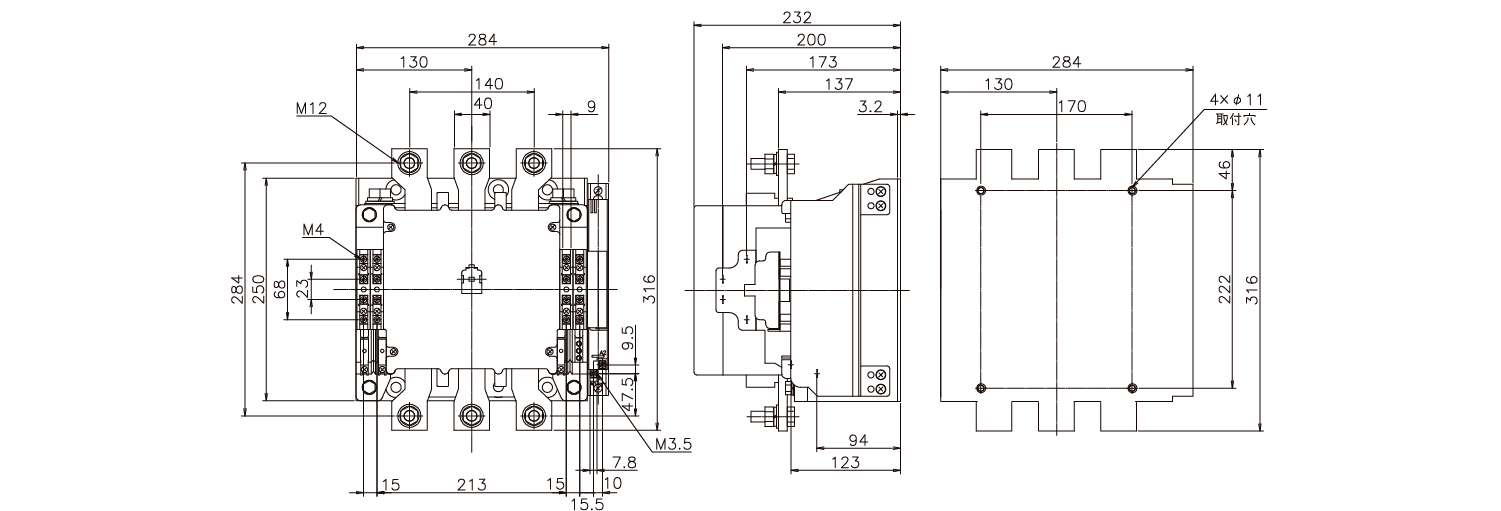

PAK-600J

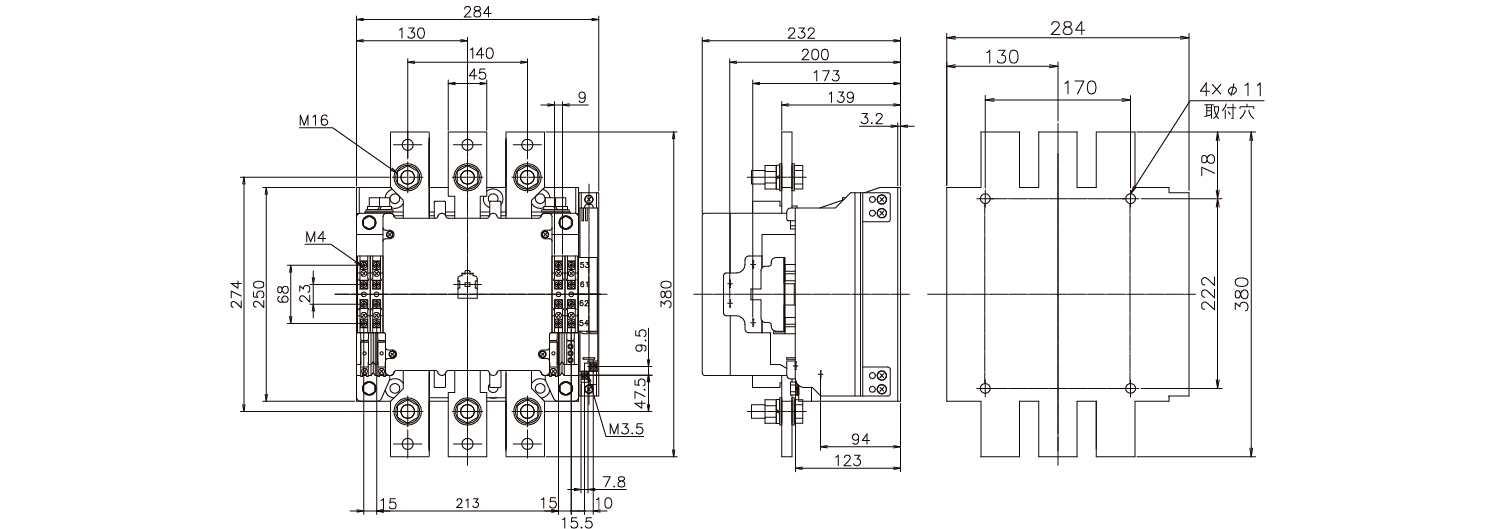

PAK-800J

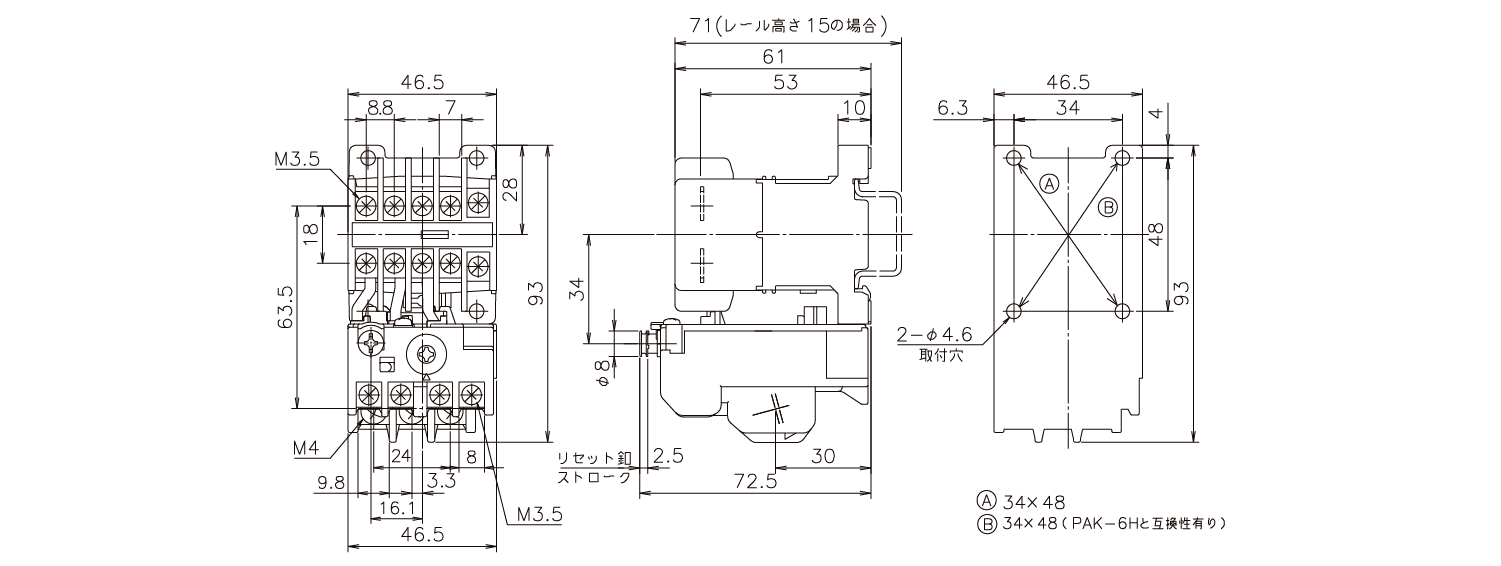

■電磁開閉器PAK-6JTC

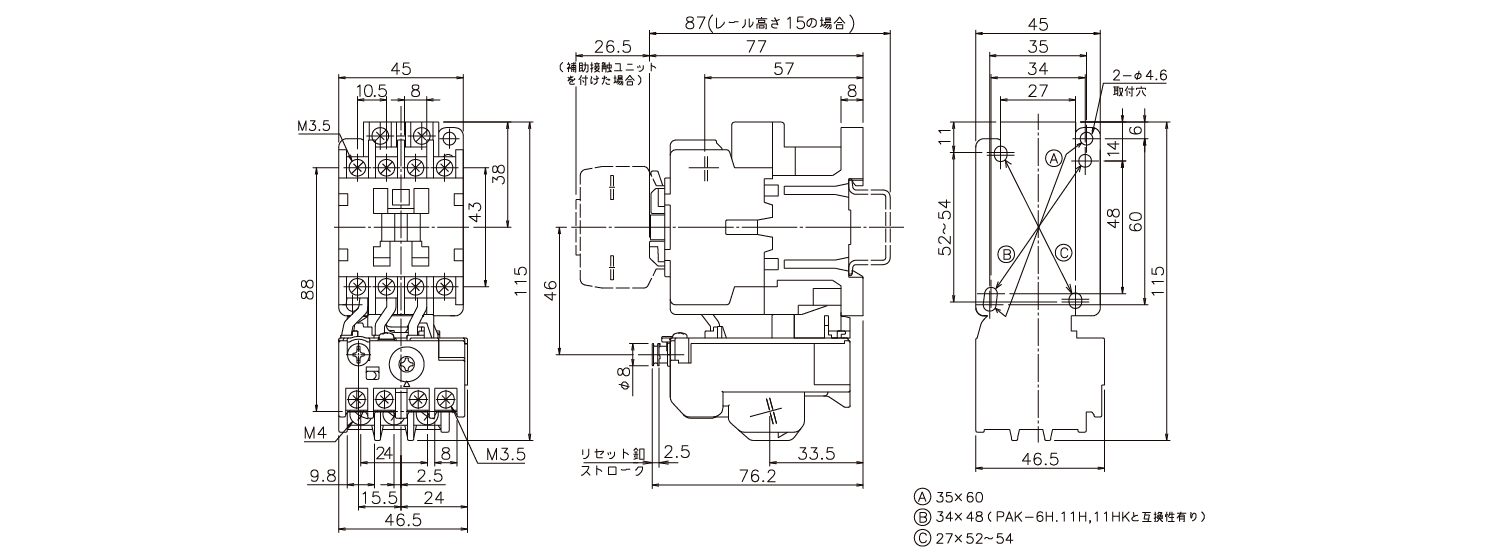

PAK-11JTC・12JTC

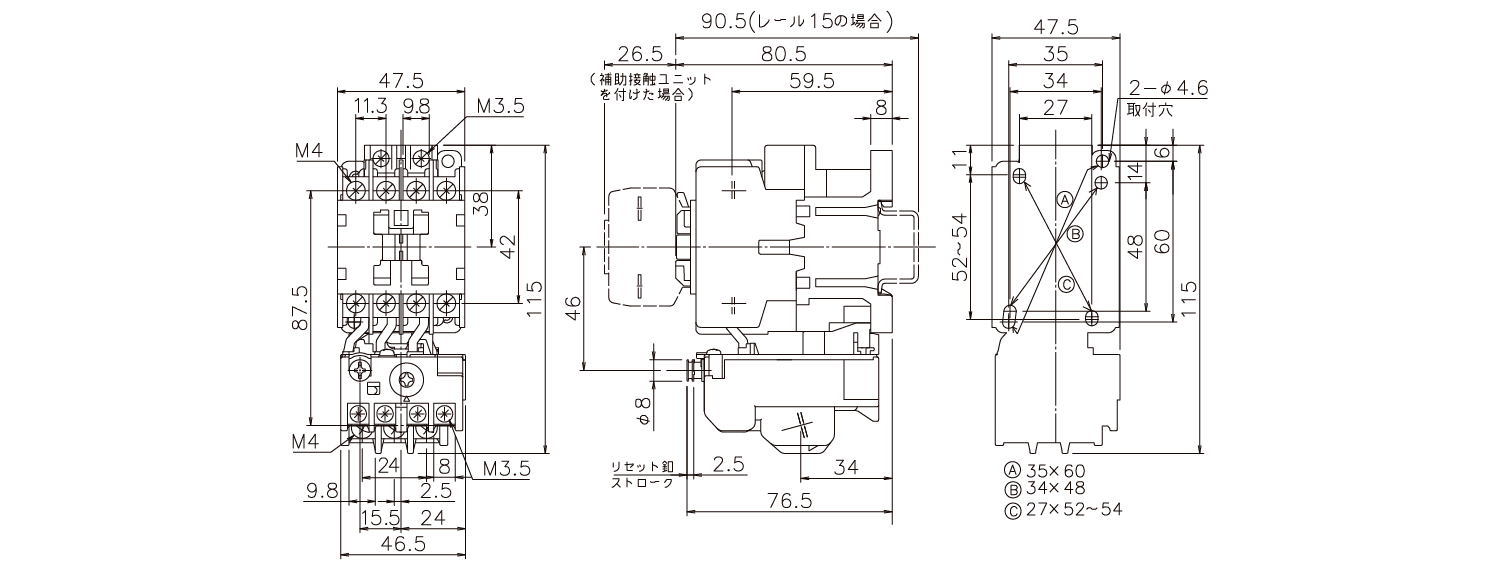

PAK-20JTC

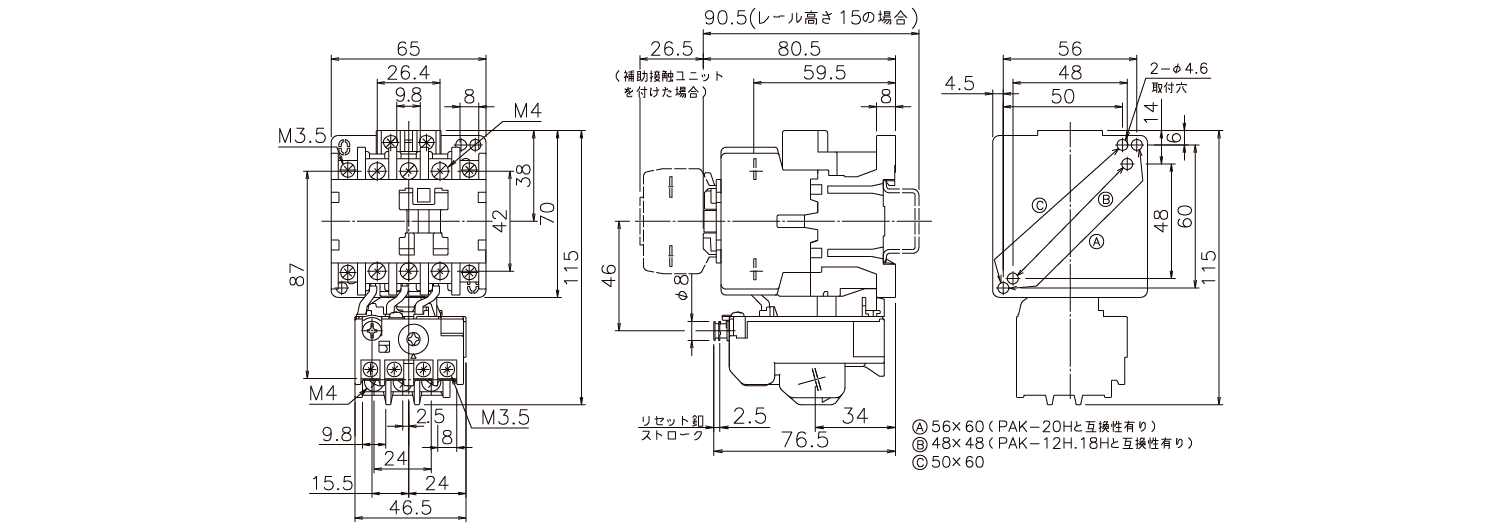

PAK-21JTC

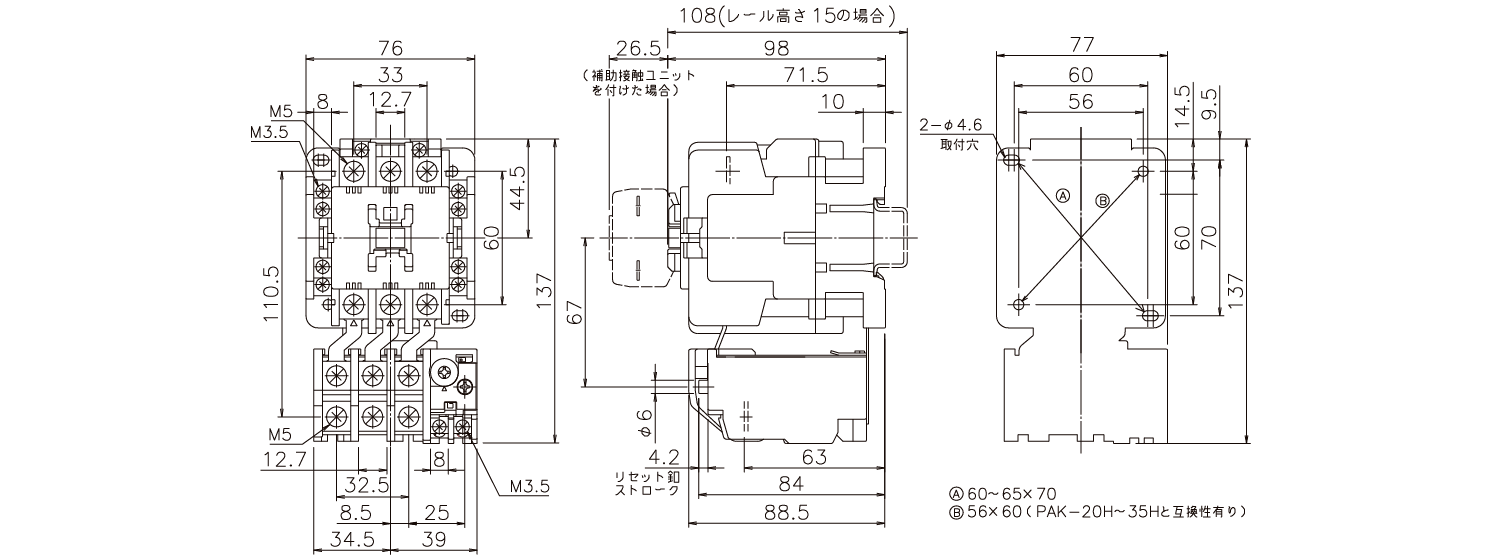

PAK-26JTC・35JTC・50JT

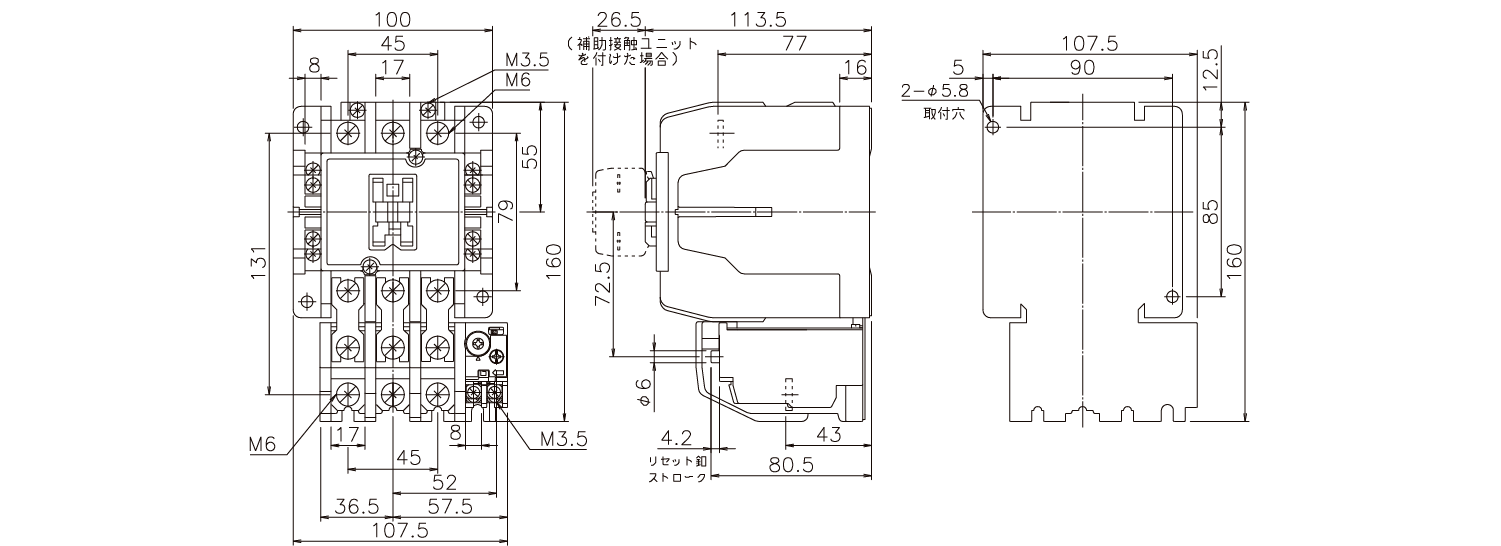

PAK-50HTC・65HTC・80HTC・95HT

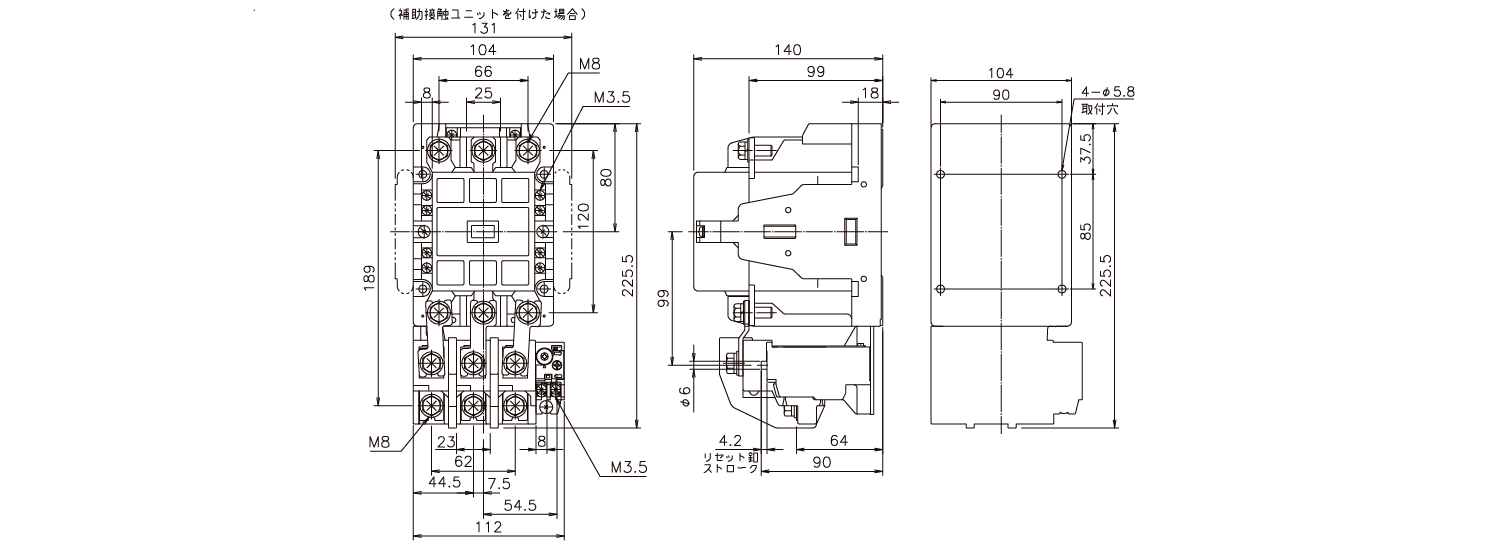

PAK-100HTC・125HTC

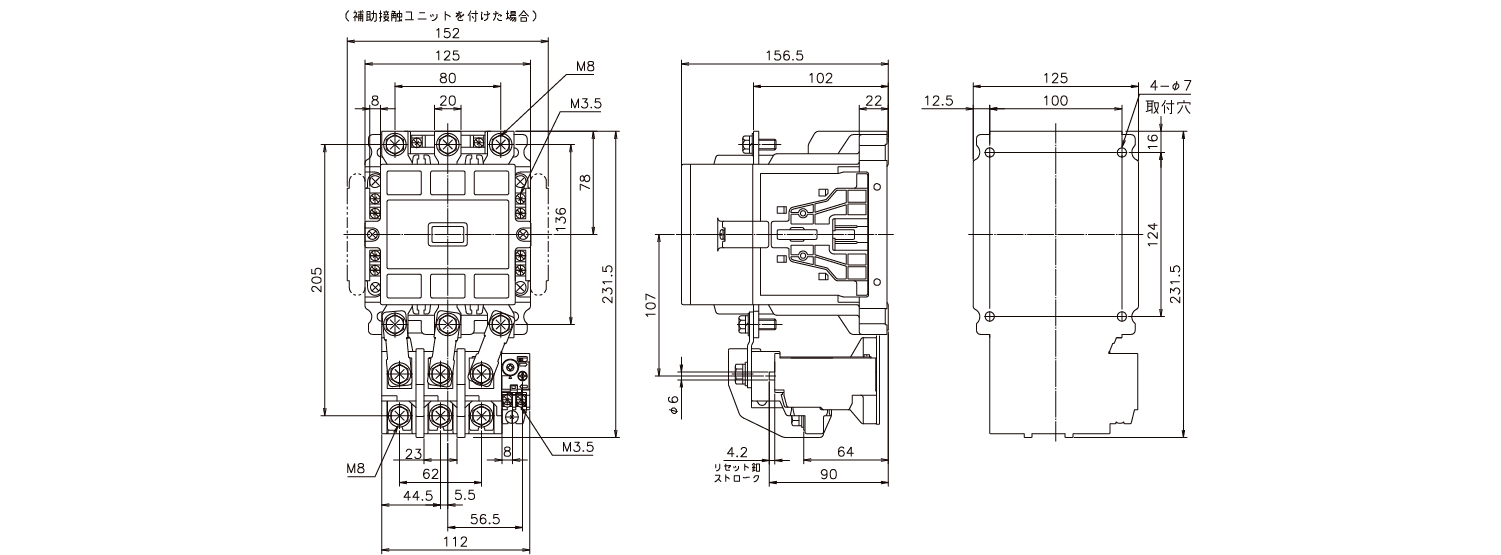

PAK-150HTC

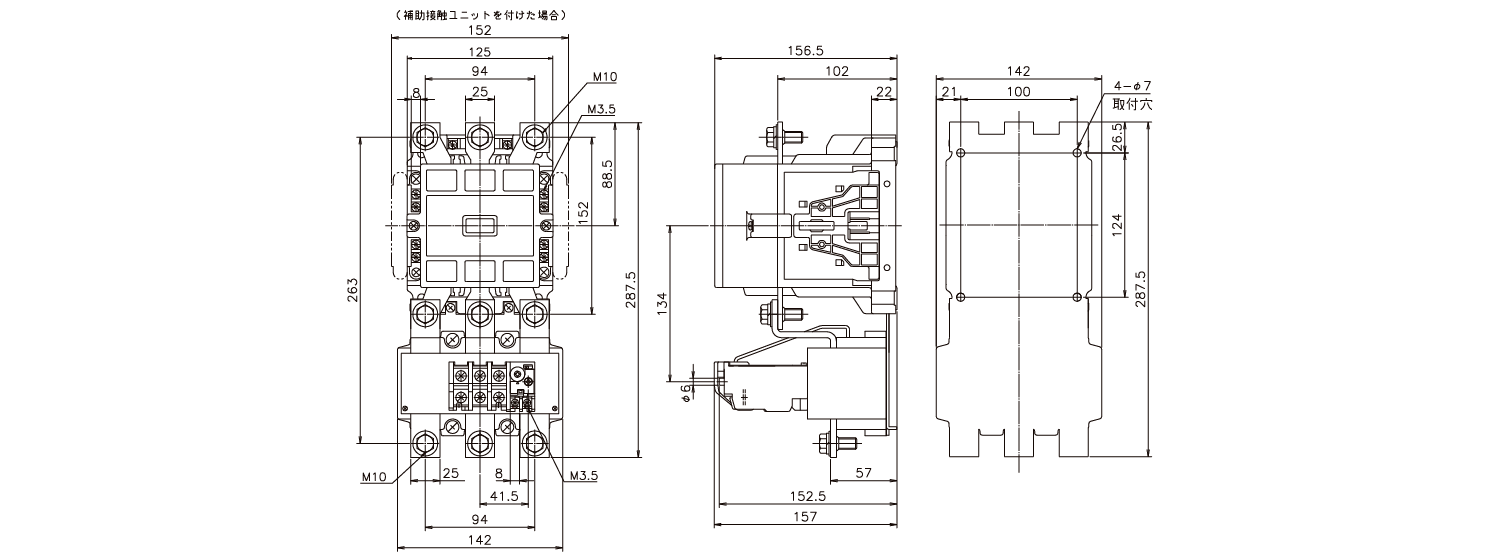

PAK-220HTC

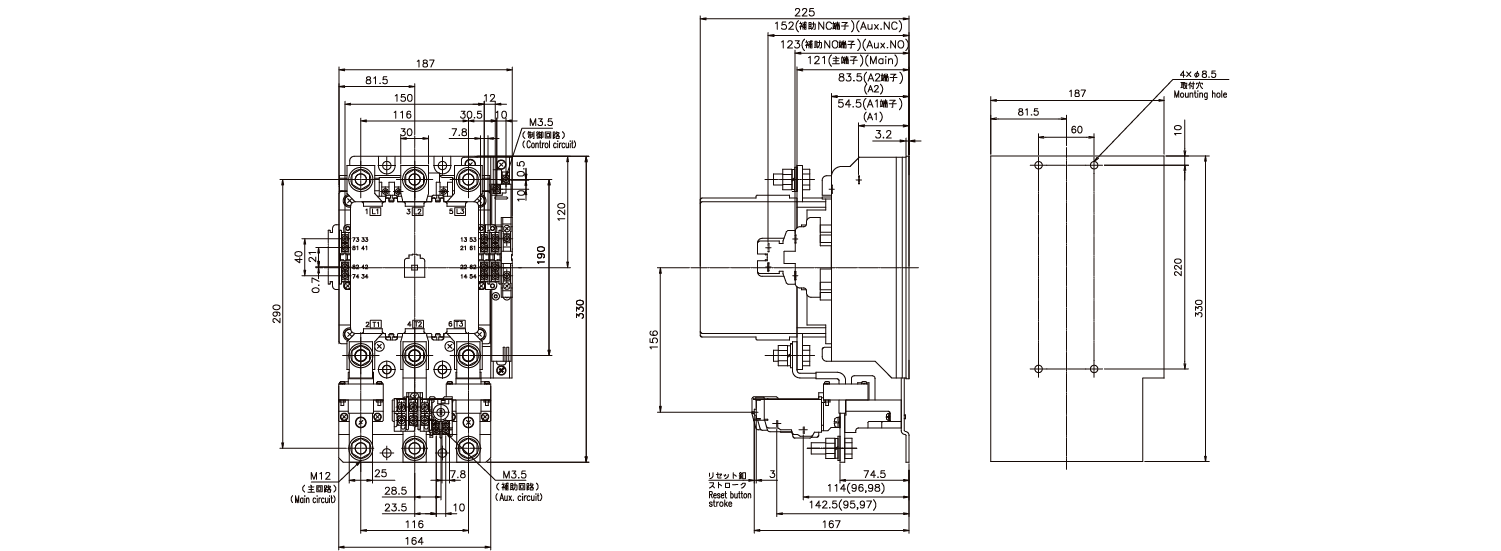

PAK-300JT・400JT

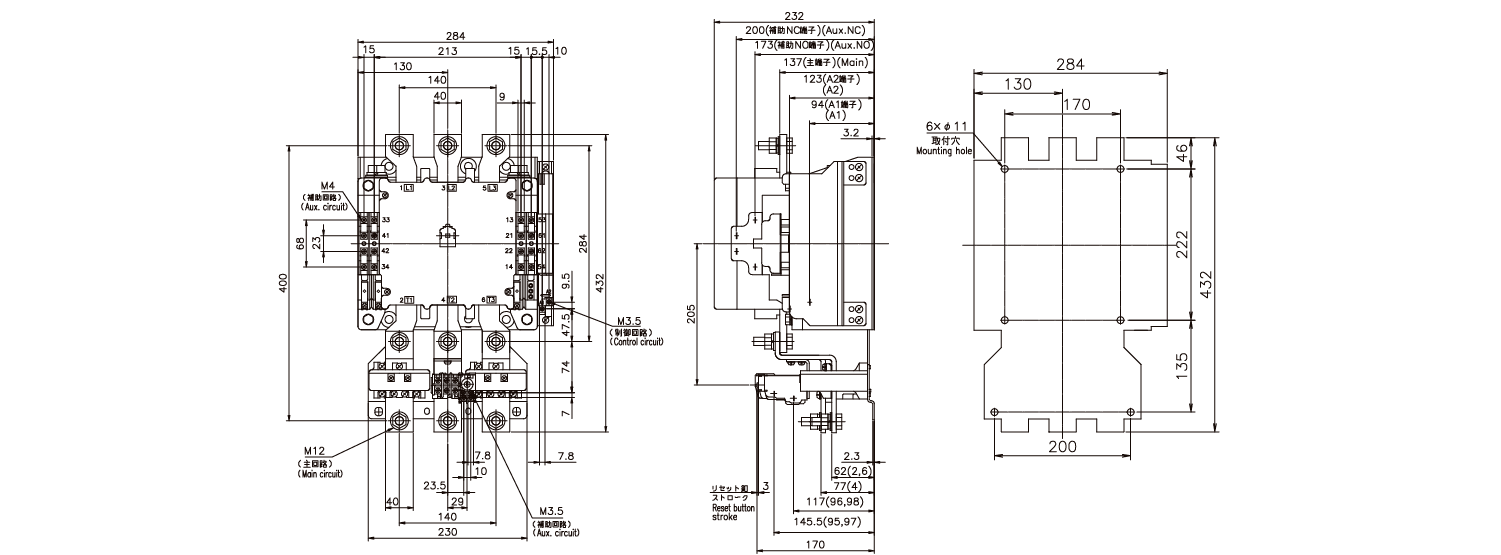

PAK-600JT
Q&A
- 01
- どのようなオプション品がありますか。
以下のオプション品があります。
■補助接触ユニット
11J～95Hまでの小型電磁接触器はヘッドオンタイプを用意しており2接点タイプと4接点タイプの2種類を準備しています。100H～220Hまではサイドオンタイプを用意しており、２接点補助接触ユニットを準備しています。
■フィンガープロテクション機能端子カバー（6JC～50J）
■端子保護カバー（50H～800J）
■コイルサージ吸収ユニット（11J～50J）
コイルから発生するサージ電圧を抑制するユニット。50H～800Jはサージ吸収機能内蔵タイプ- 02
- 取得している規格を教えて下さい。
UL、cULus、CCC、TUVの国際規格認証を一部の形式で取得しています。また、JIS、IECに適合しています。
※cULus：ULでのカナダとアメリカ向けの安全規格認証
CCC：中国GB規格の強制認証
TUV：ドイツ技術検査協会- 03
- レール取付できますか。
DIN、IEC、JIS C 2812に定められた幅35mmのレールに、ワンタッチで取り付けられます。(6JC～50J)- 04
- 既設品の取替・更新は可能ですか。
基本的には可能です。補助接点数や、特殊仕様、特定ユーザ向け商品は対応できない場合があります。製品詳細メニュー- TOP
