PAK-20KDC

PAK-20KDC

電磁開閉器
DCコイルタイプ

各種アプリケーションの安全回路およびモータのON/OFF制御に最適です。プログラマブルコントローラ（PLC）の出力を利用して直接制御が可能です。

　　

特長

  • PLCダイレクト駆動可能

    プログラマブルコントローラ（PLC）の出力DC24V 0.1Aでダイレクト駆動可能です。

  • 小型化を実現

    横幅の削減により、制御ボックスの小型化に貢献します。
    業界最小クラスを実現しました。(※当社調査による)

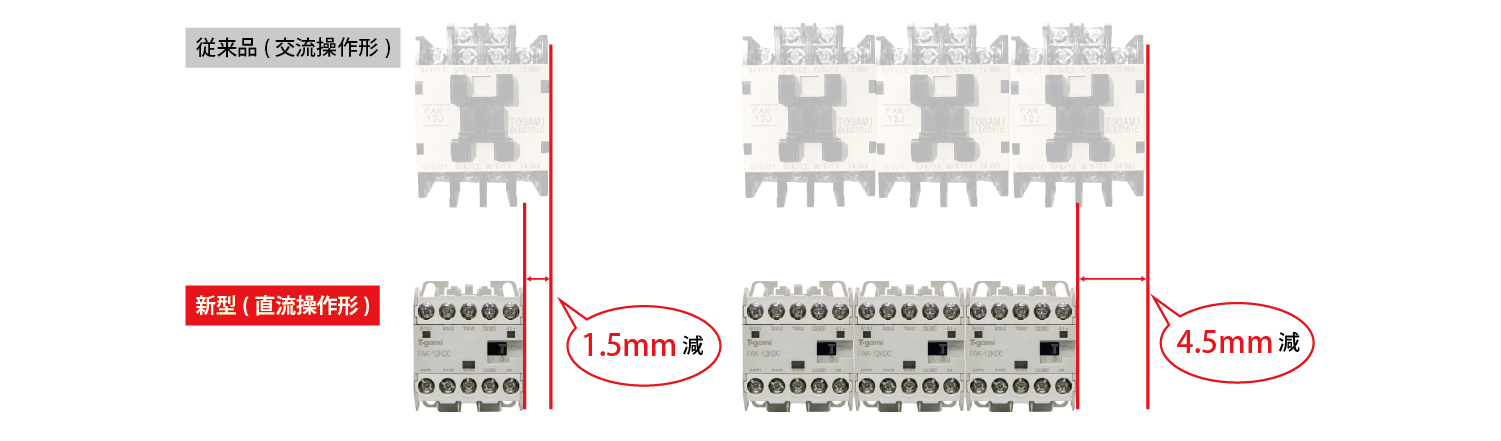

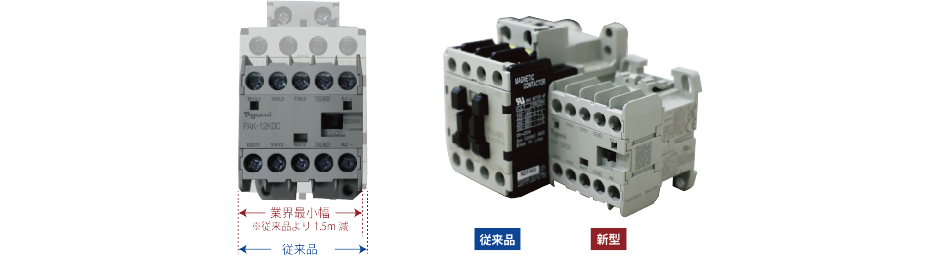

    ■PAK-12KDCの場合 横幅

  • ワイドレンジ化を実現

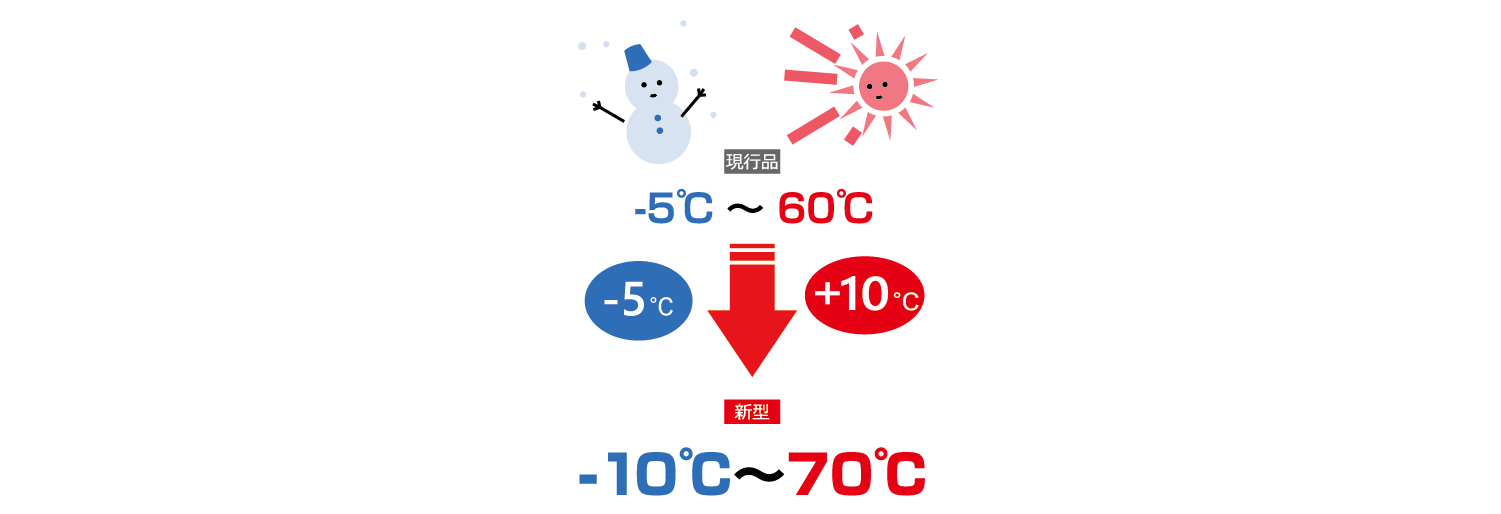

    寒冷地や温暖地向けに、使用周囲温度を-10℃から70℃に対応しました。（現行品は-5℃から60℃のためワイドレンジ化しています。） ワイドレンジ図

  • ドライバー直角アクセスを実現

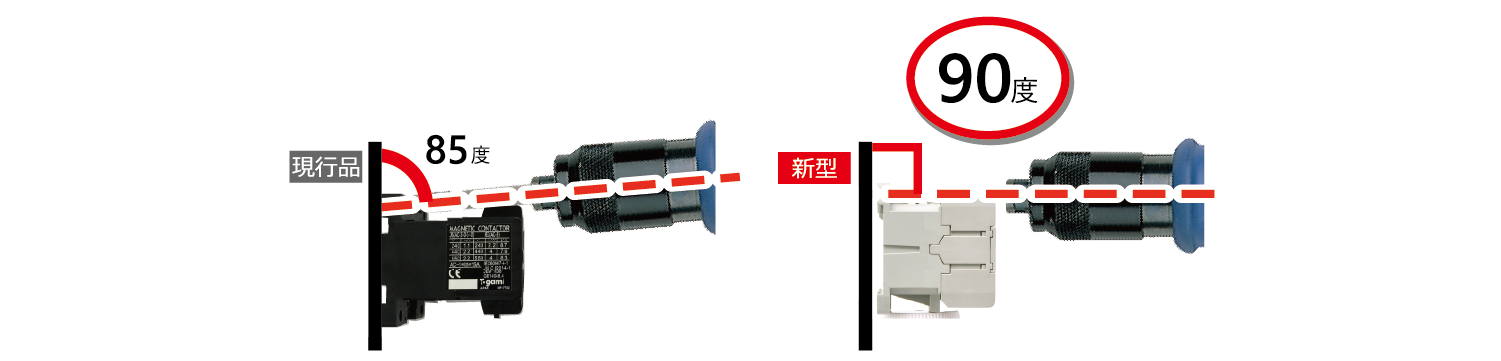

    ドライバーを傾けずに取付可能になったため、作業性向上につながります。 直角アクセス図

  • コイルサージ吸収機能（バリスタ）を全機種内蔵


    従来品（交流操作形）では、外部取付式コイルサージユニットを採用していましたが、新型（直流操作形）では、直接本体に内蔵したため取付工数の削減に繋がります。

  • 端子カバーを標準装備

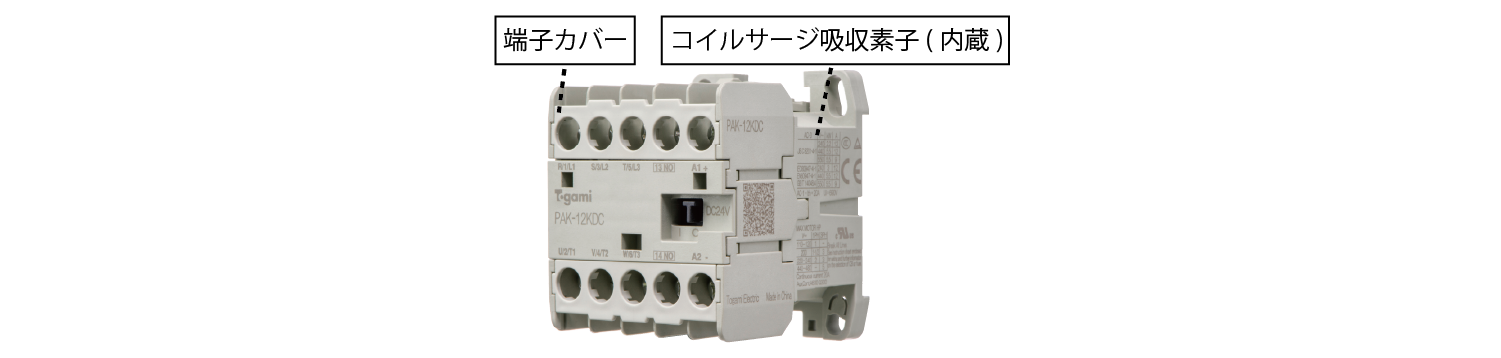

    端子カバーを標準装備することで、防塵に関する保護等級のフィンガープロテクション(IP2X)を実現しました。 端子カバー
　　

定格および仕様

形式/適用 AC-3 三相かご形モータ AC-1 抵抗負荷
定格容量 定格電流
240V 440V 550V 240V 440V 550V 240V 440V
PAK-12KDC 2.2kW 5.5kW 5.5kW 12A 12A 9A 20A
(16A)		 20A
(16A)
PAK-20KDC 3.7kW 7.5kW 7.5kW 20A
(17A)		 20A
(17A)		 17A 20A
(17A)		 20A
(17A)
PAK-21KDC 3.7kW 7.5kW 7.5kW 20A
(17A)		 20A
(17A)		 17A 20A
(17A)		 20A
(17A)
PAK-32KDC 7.5kW 15kW 11kW 32A
(30A)		 32A
(30A)		 20A 32A
(30A)		 32A
(30A)

※ (　)内の定格使用電流は、周囲温度55℃を超えて使用する場合に適用します。

外形図

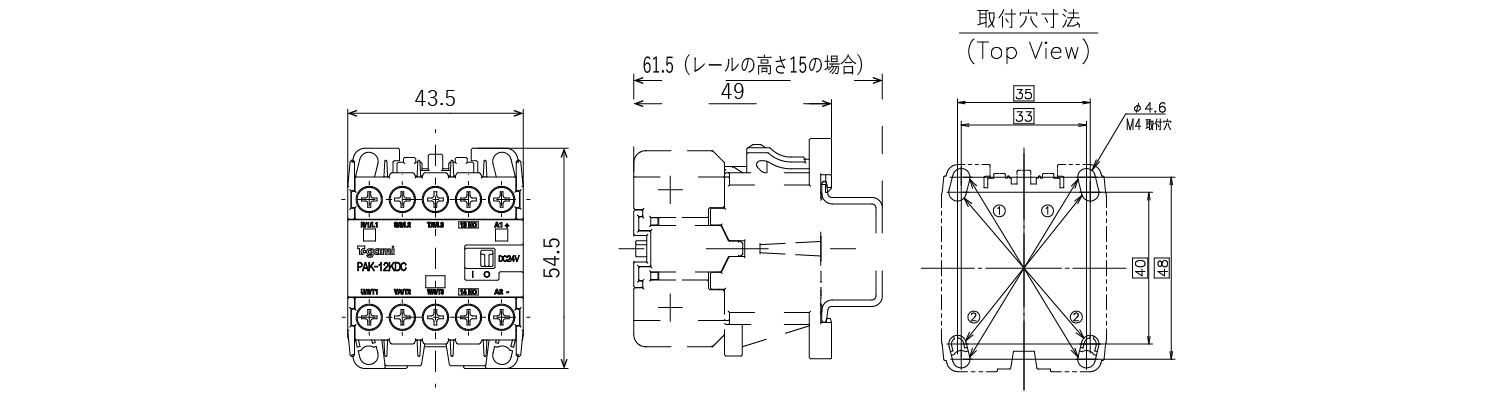

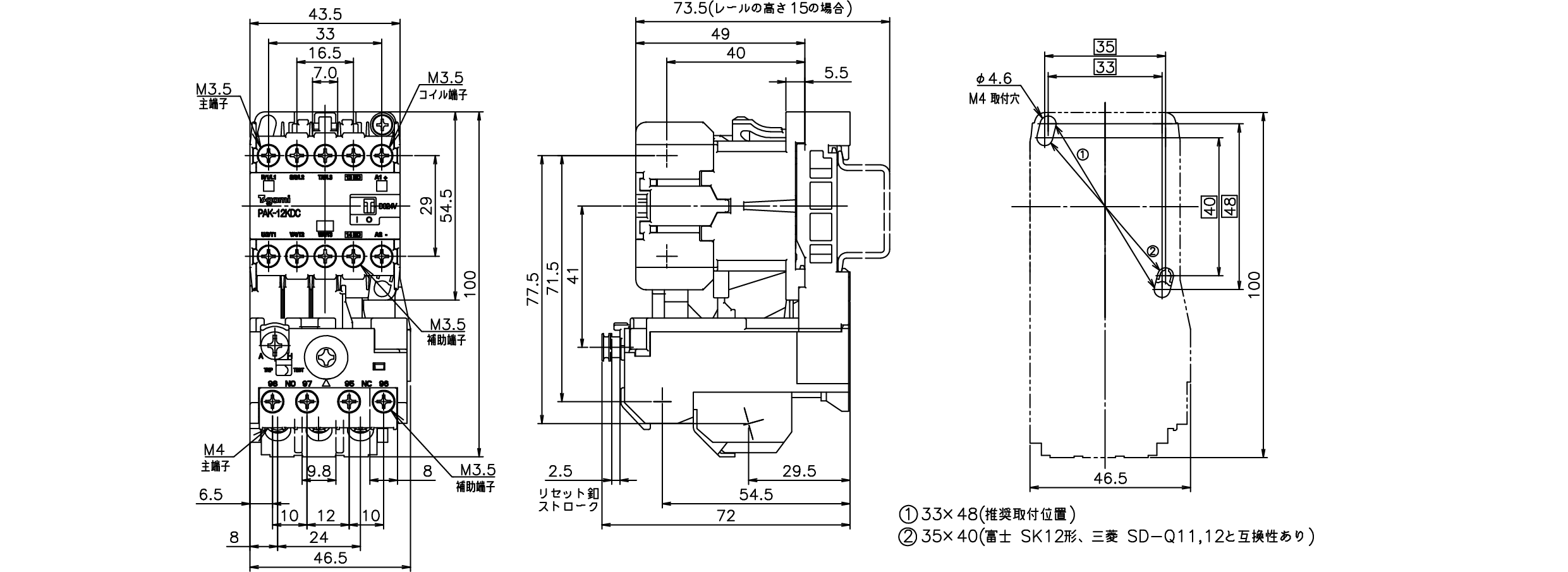

12KDC外形図

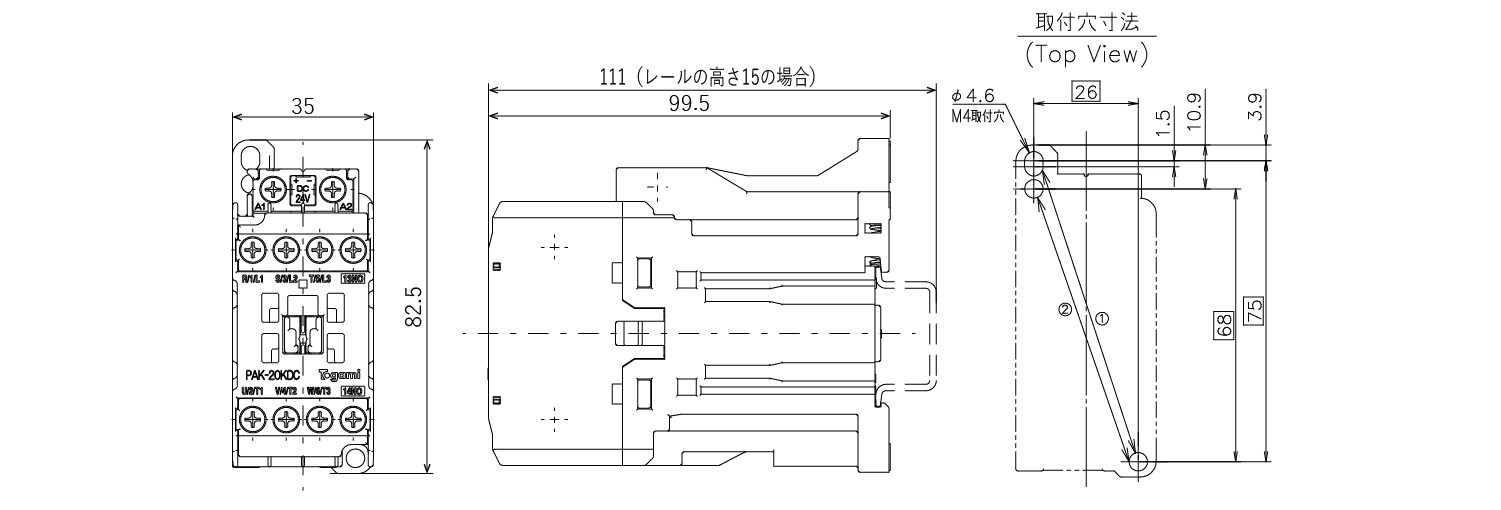

20KDC外形図

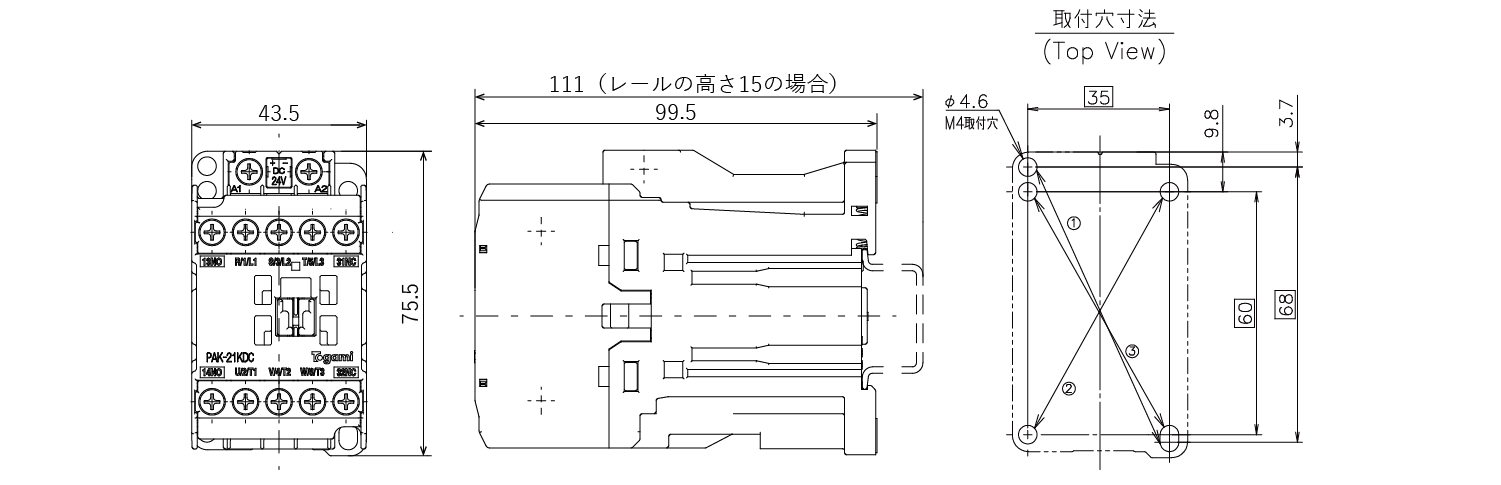

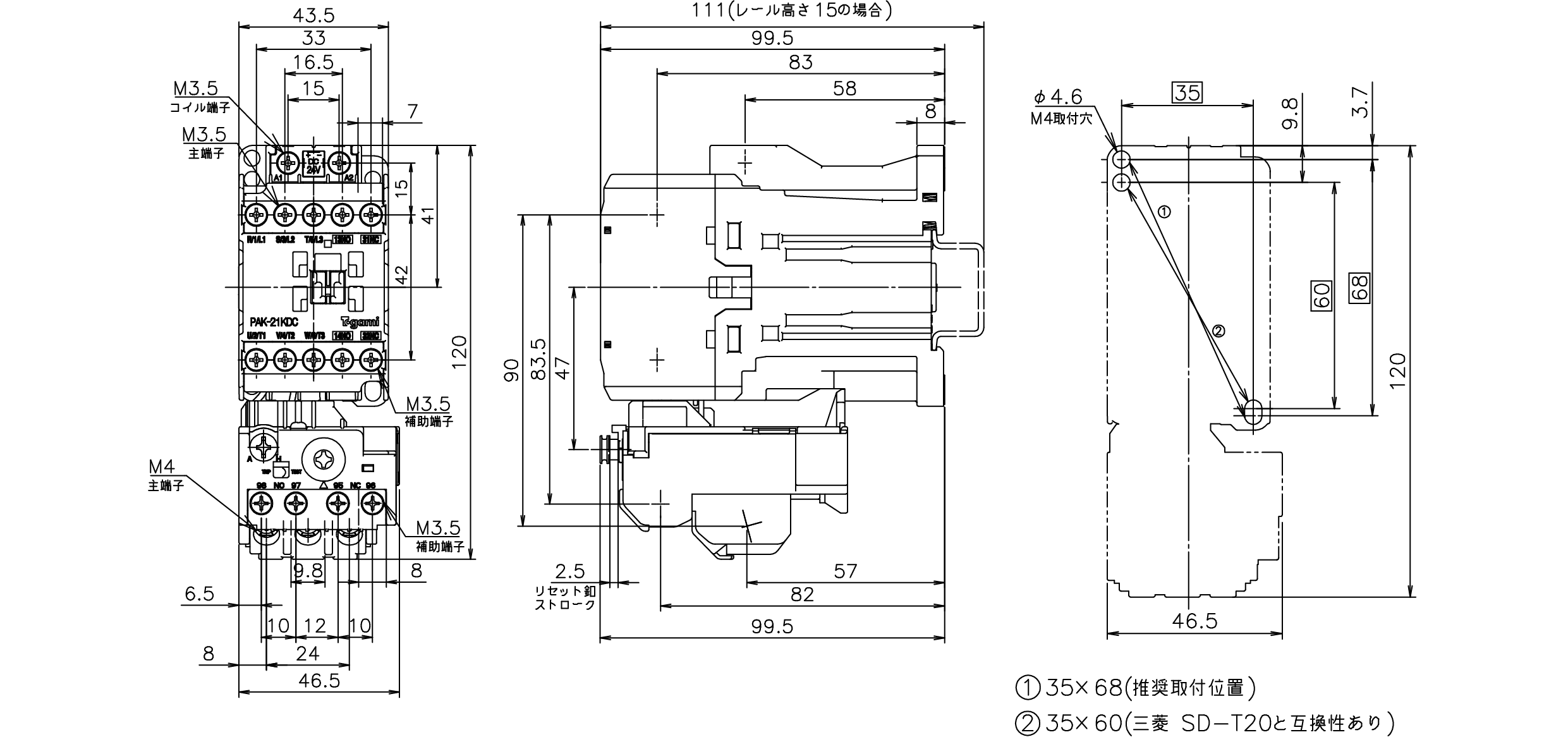

21KDC外形図

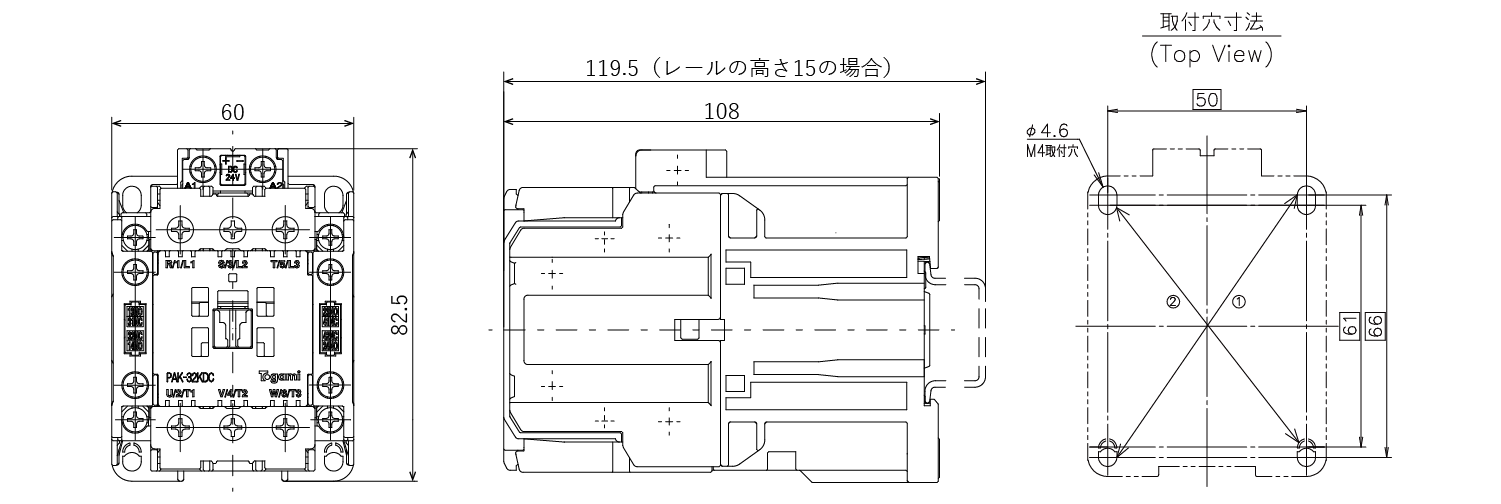

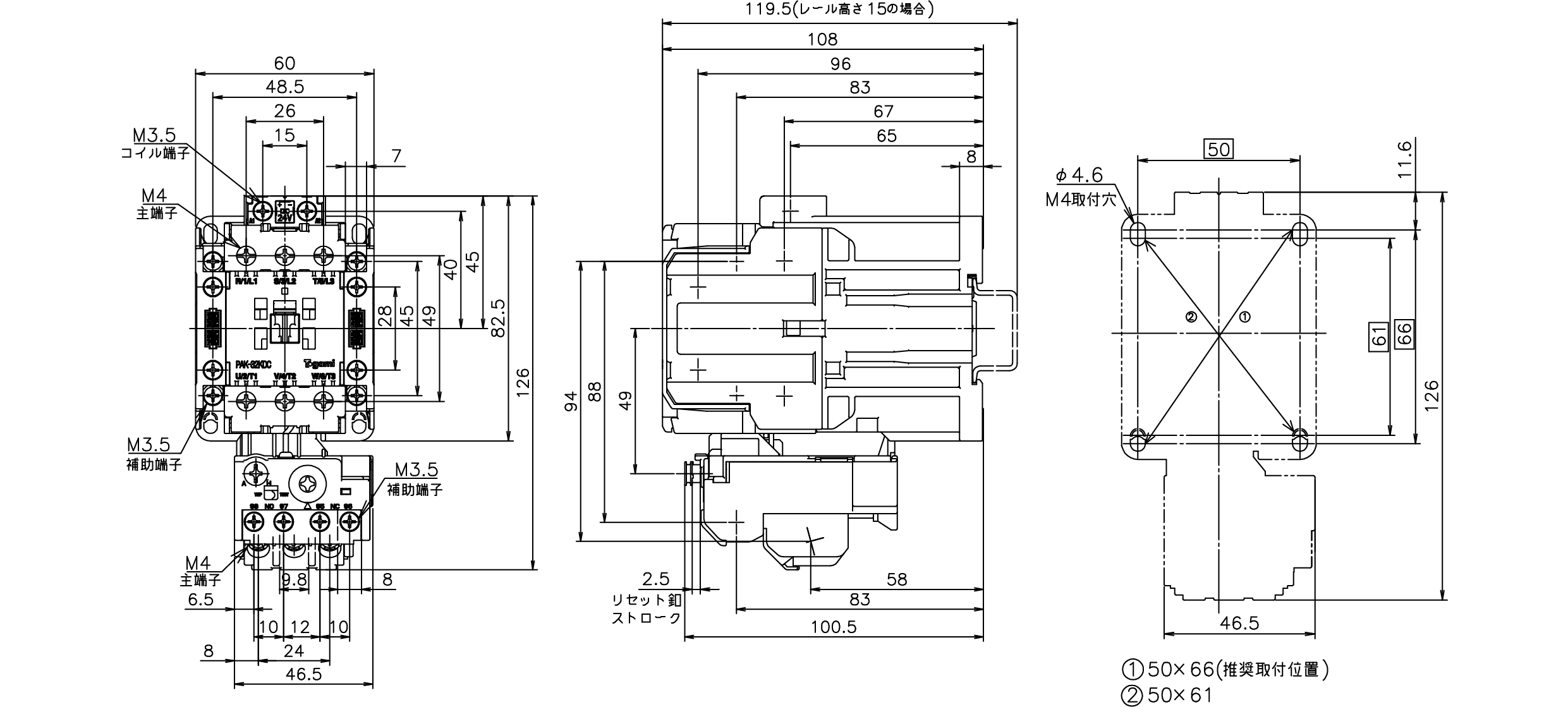

32KDC外形図

Q&A

01
どのようなオプション品がありますか。
ヘッドオンタイプの補助接触ユニットを2接点タイプ、4接点タイプの２種類ご準備しております。(対応機種：PAK-20KDC,PAK-21KDC,PAK-32KDC)
また、サージ吸収素子をダイオード方式に変更可能です。(対応機種：PAK-12KDC)
02
取得している規格を教えて下さい。
cULus、CCC、TUVの国際規格認証を全機種取得しています。また、JIS、IECに適合しています。
※cULus：ULでのカナダとアメリカ向けの安全規格認証
　CCC：中国GB規格の強制認証
　TUV：ドイツ技術検査協会
03
レール取付できますか。
全機種DIN、IEC、JIS C 2812に定められた幅35mmのレールに、ワンタッチで取り付けられます。
