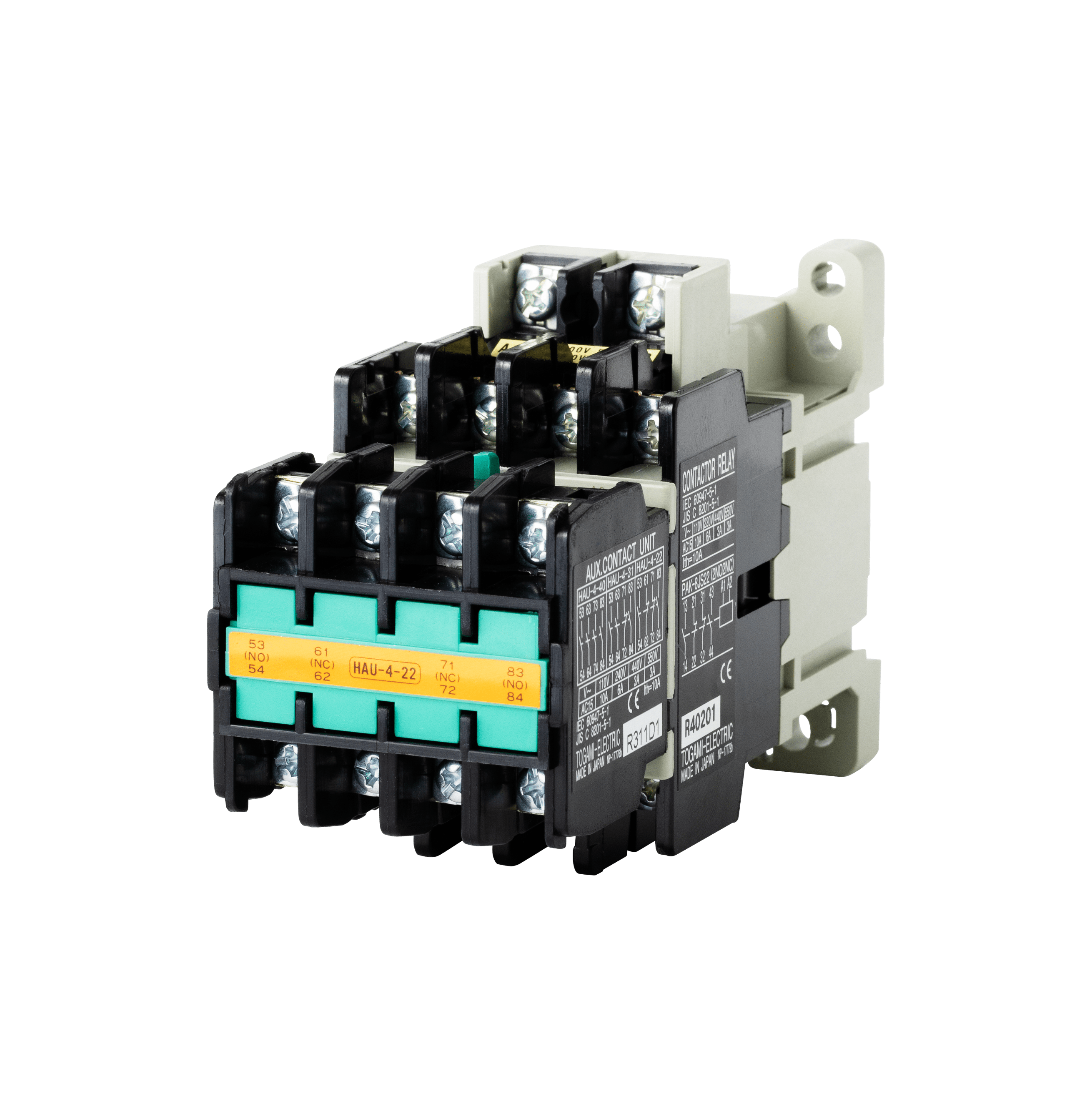

PAK-8JS44
- 戸上電機の強み
-
製品情報
-
SOG開閉器
柱上用SOG開閉器は、通称PAS(Pole Air Switch)と言われ、自家用高圧受電設備から電力会社配電線への波及事故を防止するために設置されています。地中線用SOG開閉器は、設置場所に電柱が建てられない、美観上電柱を立てたくない箇所、地中化区域などへ設置されています。
-
SOG制御装置
SOG制御装置は、短絡や地絡の発生を検出することで波及事故を防ぎ、電力会社の配電線への影響を最小限に抑えます。SOGとは「Storage Over Current Ground」の略で、SOは「短絡・過電流」、Gは「地絡」を表します。
-
高圧開閉器・高圧遮断器
高圧開閉器は、工場構内の区分開閉器として設置されています。戸上電機は用途に応じて豊富にラインナップしております。高圧遮断器は、電気事故発生時に、電気回路を遮断します。
-
電磁開閉器・基板実装リレー・
配線用遮断器突入電流防止回路や予備充電回路に使用するBRリレーや、標準形電磁開閉器、経済形電磁開閉器、直流操作形電磁開閉器をはじめとした電磁開閉器など、豊富にラインナップしております。
-
モーターコントロールセンタ
モータやポンプなど機器類の開閉を制御するユニットです。経済性と使いやすさ、省スペース化などコンパクトな設計が特長であり、お客様のニーズに合わせて必要な機能を組み合わせるなど、柔軟な個別の設計が可能です。
-
配電盤
高圧受配電盤をはじめとした各種配電盤を豊富にラインナップしております。お客様のニーズに合わせて必要な機能を組み合わせるなど、柔軟な個別設計が可能です。
-
防爆・防食形制御機器
爆発性雰囲気の着火源とならないように、防爆エリアに応じた防爆形制御機器をラインナップしております。腐食性ガス雰囲気中での使用に適した防食形制御機器をラインナップしております。
-
探査測定機器・試験器
発電所・プラント設備・鉄道などの重要設備におけるケーブル探査、漏電点探査、配線チェックなどの探査・測定機器や、地絡継電器およびSOG制御装置の動作試験が可能な位相特性試験器を取り扱っております。
-
PV関連機器
アークフォルトによる火災を未然に防ぐアークキャッチャー、I-Vカーブを相対比較し、異常ストリングを検知できるストリングトレーサ、故障モジュールを特定するセルラインチェッカなど、PVドクターシリーズとしてラインナップしております。
-
AI・IoTシステム
新しい技術を融合させた最適な商品・サービスの開発により、社会課題を解決します。保安レベルの持続的向上を実現するために、AI やIoT などを活用した「スマート保安」を提案します。
- 企業情報
-
IR情報
- TOP
- 製品情報
- 電磁開閉器・基板実装リレー・配線用遮断器
- 電磁開閉器
- 電磁継電器
製品情報
PRODUCTS
戸上電機は、高圧開閉器を主力として、
“電気”に関する製品を幅広くラインナップしています。

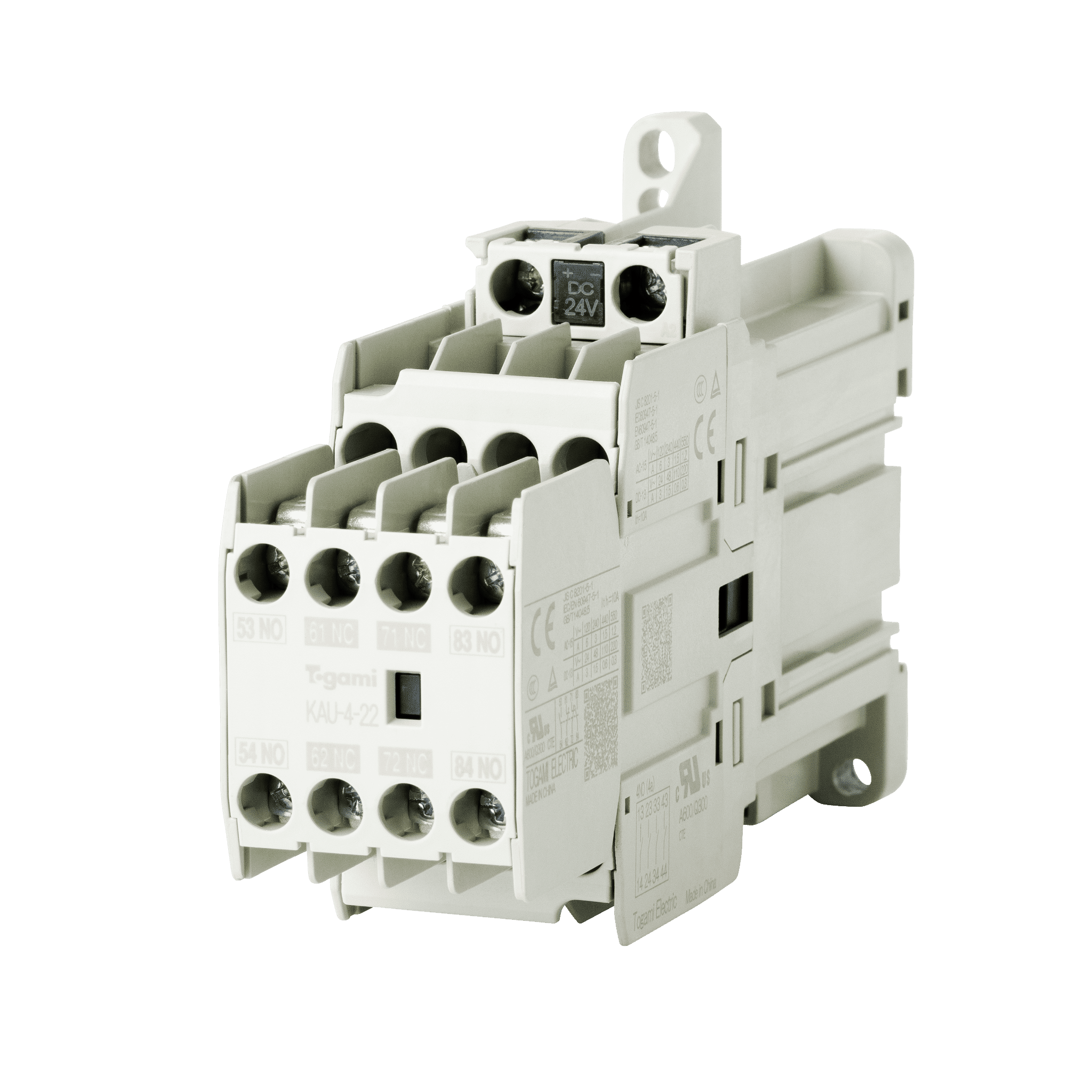

PAK-8KSDC62
電磁継電器
制御回路の入力信号制御に適しています。
特長
- 可動接触子にツイン接点構造を採用することで、低電圧、小電流回路での接触信頼性を大幅に向上させています。
- 接触部にダブルギャップコンタクトの採用で遮断性能を向上させています。
種類
■交流操作形電磁継電器

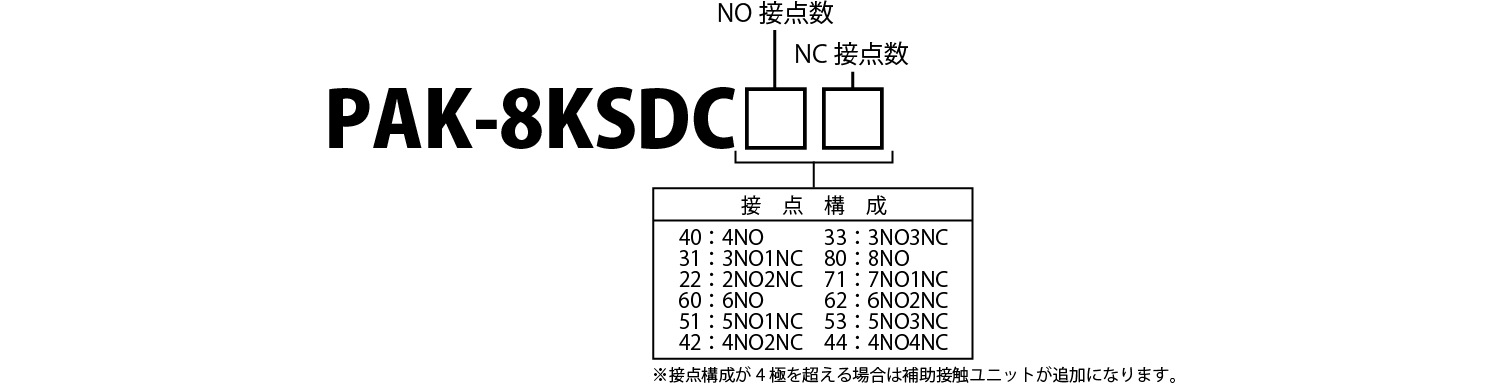

■直流操作形電磁継電器
定格および仕様
PAK-8JS
接点数 4 6 8 接点構成 4NO・3NO1NC・2NO2NC 6NO・5NO1NC・4NO2NC・3NO3NC 8NO・7NO1NC・6NO2NC・5NO3NC・4No4NC 定格通電電流 10A 交流 性能 IEC 60947-5-1 AC-15※ AC-12※ JIS C 8201-5-1 定格使用電流 100万回 24V 6A 6A 48V 6A 6A 110V 6A 6A 240V 4A 5A 440V 2A 4A 550V 2A 3A 50万回 24V 10A 10A 48V 10A 10A 110V 10A 10A 240V 6A 6A 440V 3A 5A 550V 3A 4A 直流 性能 IEC 60947-5-1 DC-13※ DC-12※ JIS C 8201-5-1 定格使用電流 100万回 24V 7A 10A 48V 1.4A 10A 110V 0.7A 7A 220V 0.18A 0.8A 50万回 24V 10A 10A 48V 2A 10A 110V 1A 10A 220V 0.25A 1.2A 機械的寿命 500万回 最小使用電圧電流 24V 10mA DINレール取付 〇 PAK-8KSDC
接点数 4 6 8 接点構成 4NO・3NO1NC・2NO2NC 6NO・5NO1NC・4NO2NC・3NO3NC 8NO・7NO1NC・6NO2NC・5NO3NC・4No4NC 定格通電電流 10A 交流 性能 IEC 60947-5-1 AC-15※ JIS C 8201-5-1 定格使用電流 120V 6A 240V 3A 440V 1.5A 550V 1.2A 直流 性能 IEC 60947-5-1 DC-13※ JIS C 8201-5-1 定格使用電流 24V 3A 48V 1.5A 110V 0.6A 220V 0.3A 機械的寿命 500万回 最小使用電圧電流 5V 3mA DINレール取付 〇
※負荷種別について

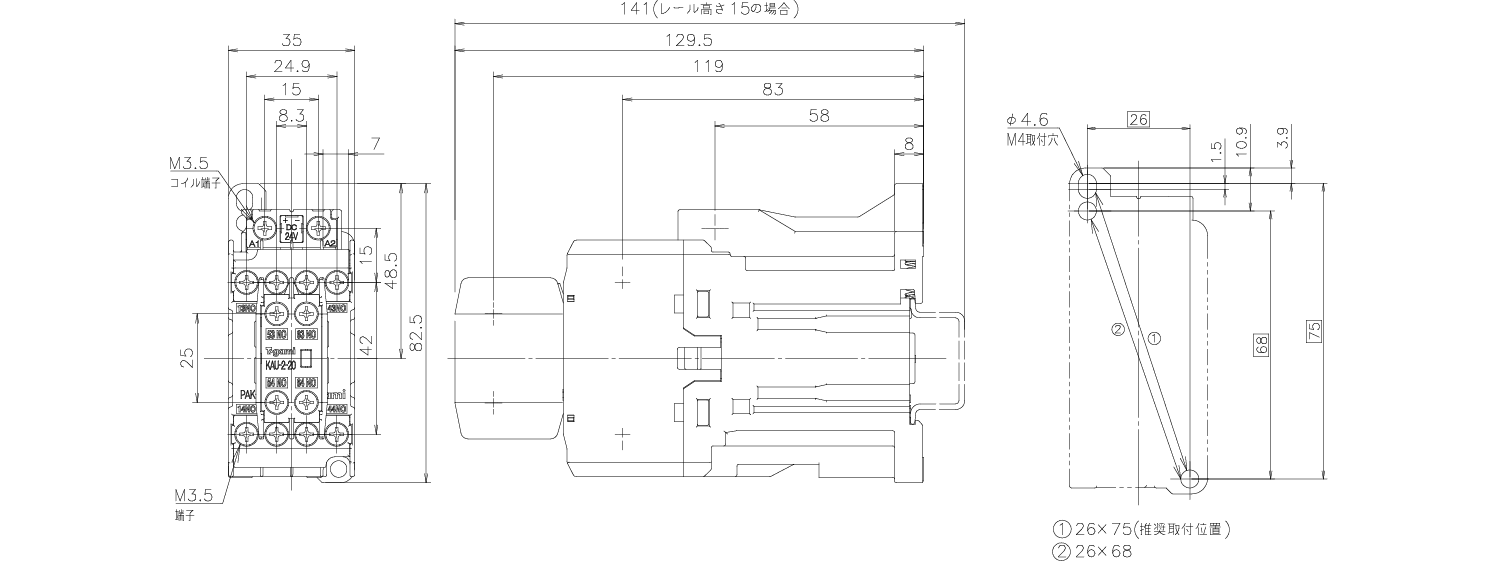

電流 級別 主な用途例 交流 AC-12 抵抗負荷およびフォトカプラで絶縁された半導体負荷の制御 AC-15 電磁負荷(＞72VA)の制御 直流 DC-12 抵抗負荷およびフォトカプラで絶縁された半導体負荷の制御 DC-13 電磁負荷の制御 外形図

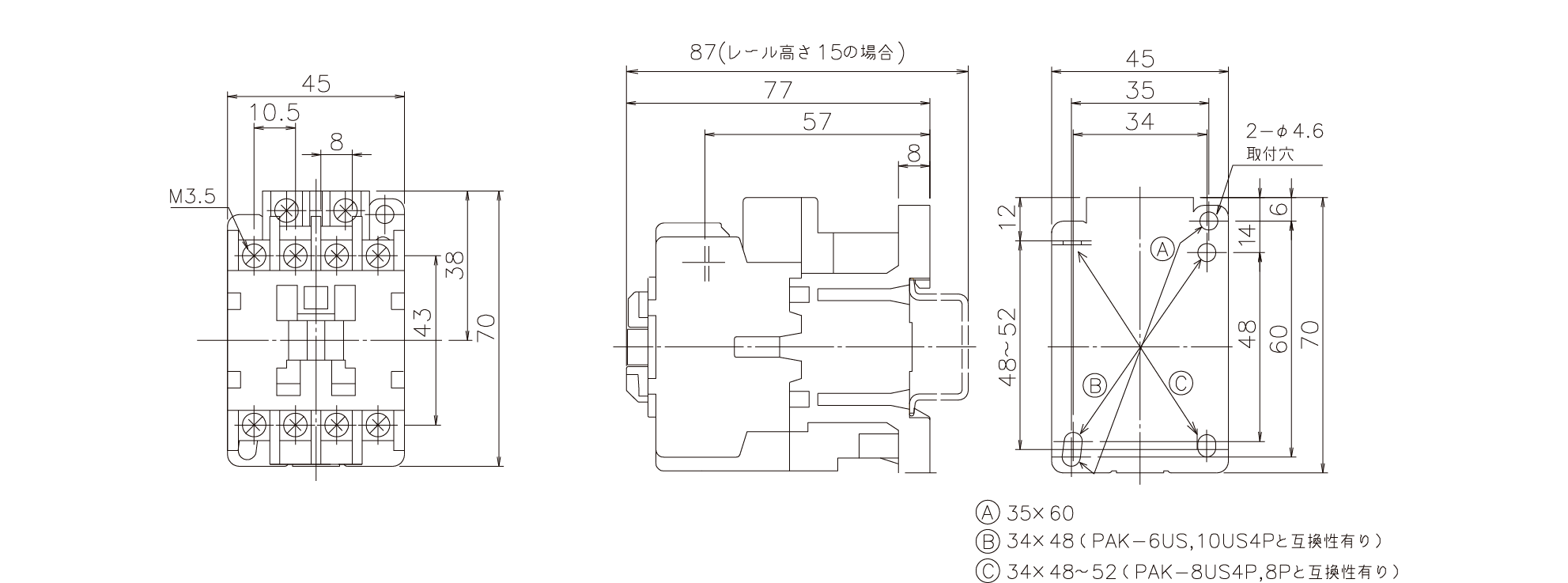

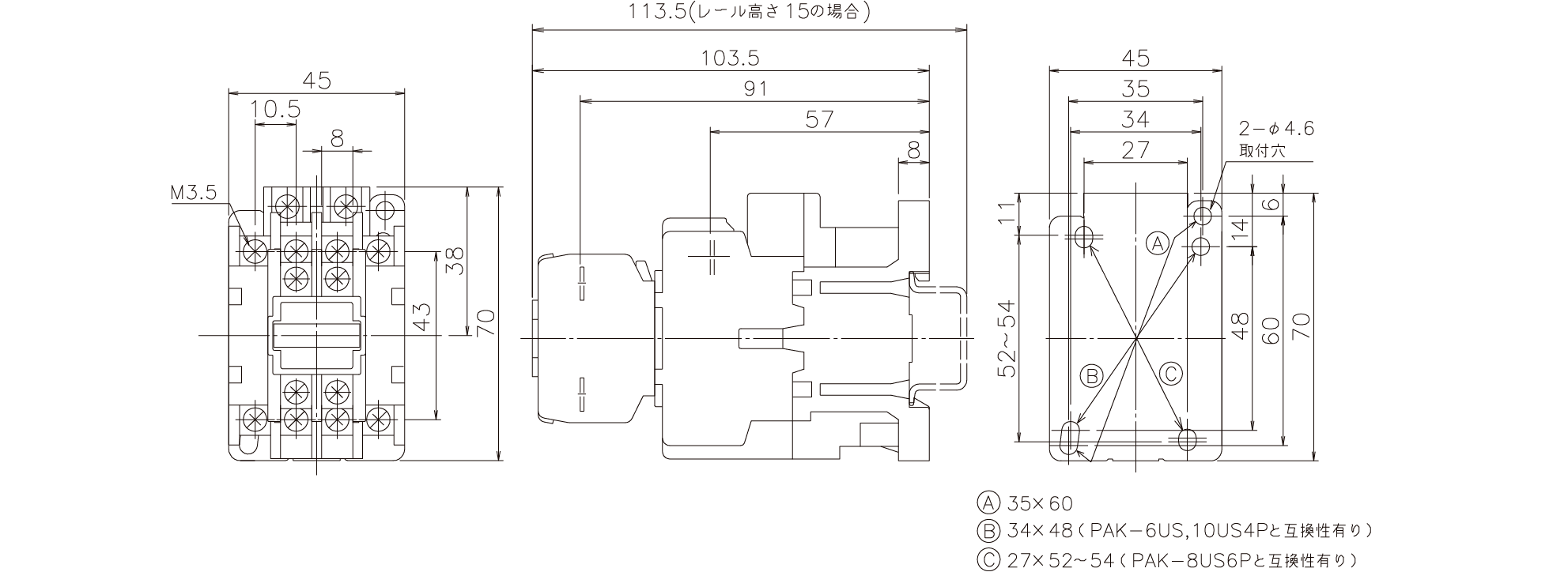

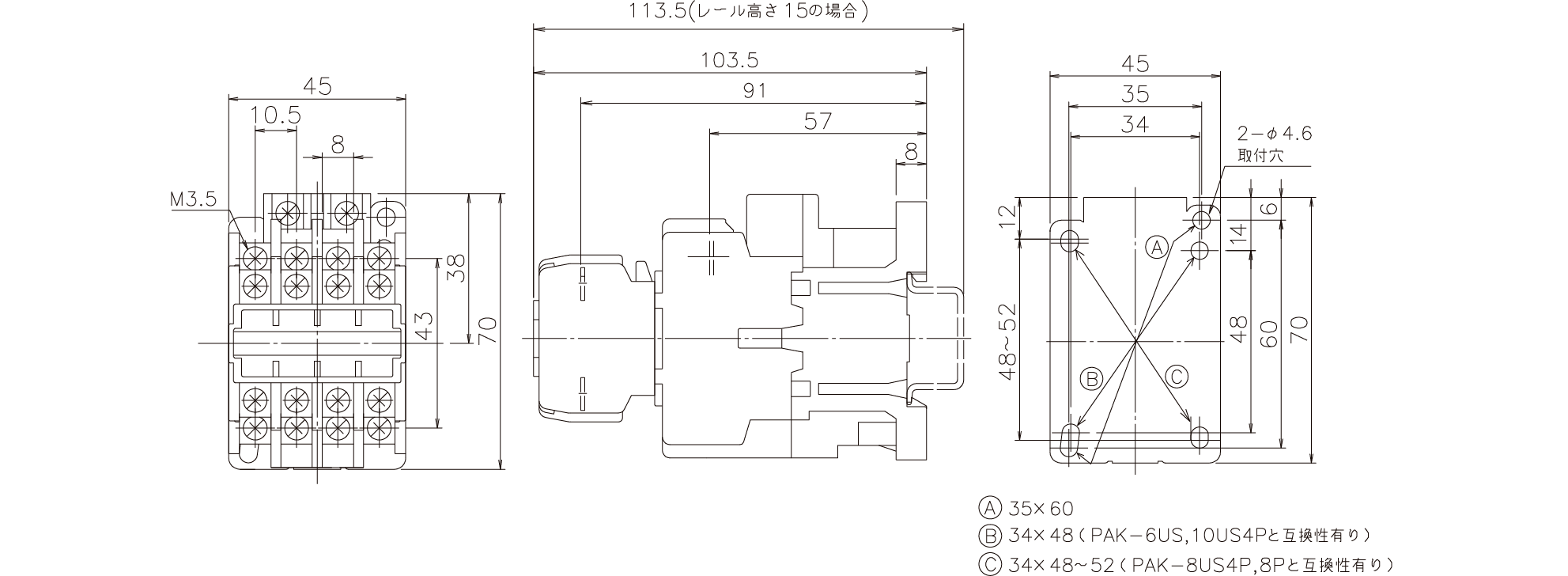

PAK-8JS

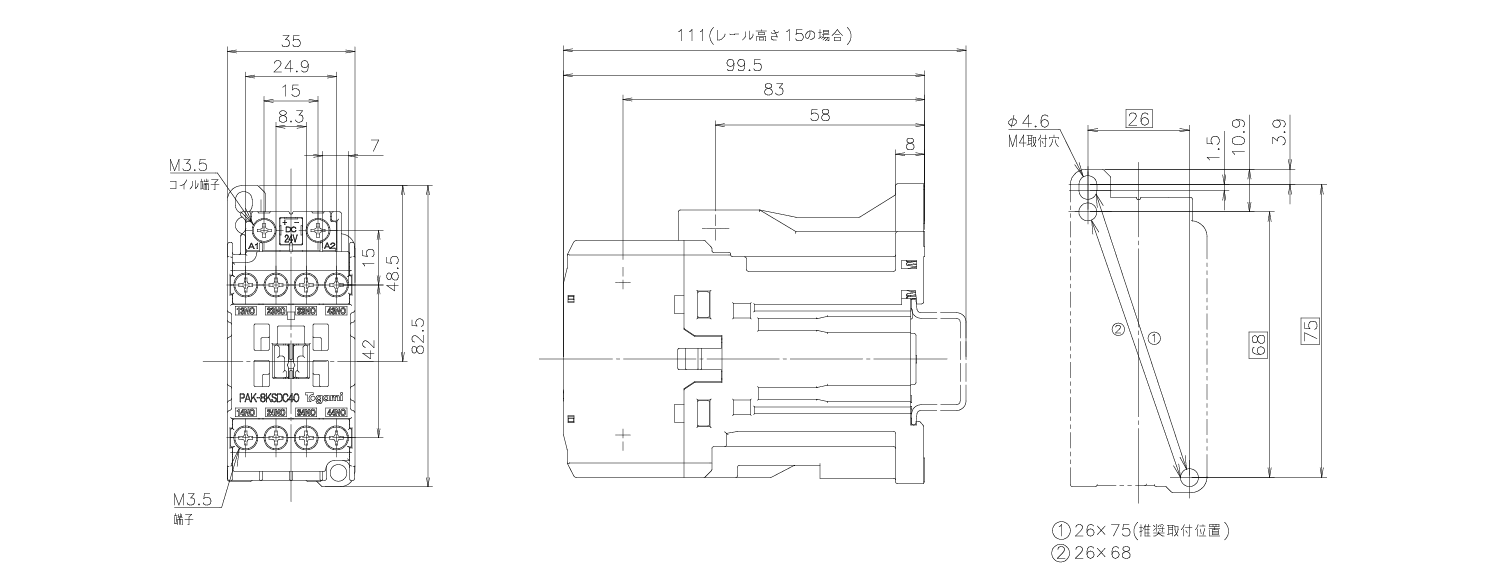

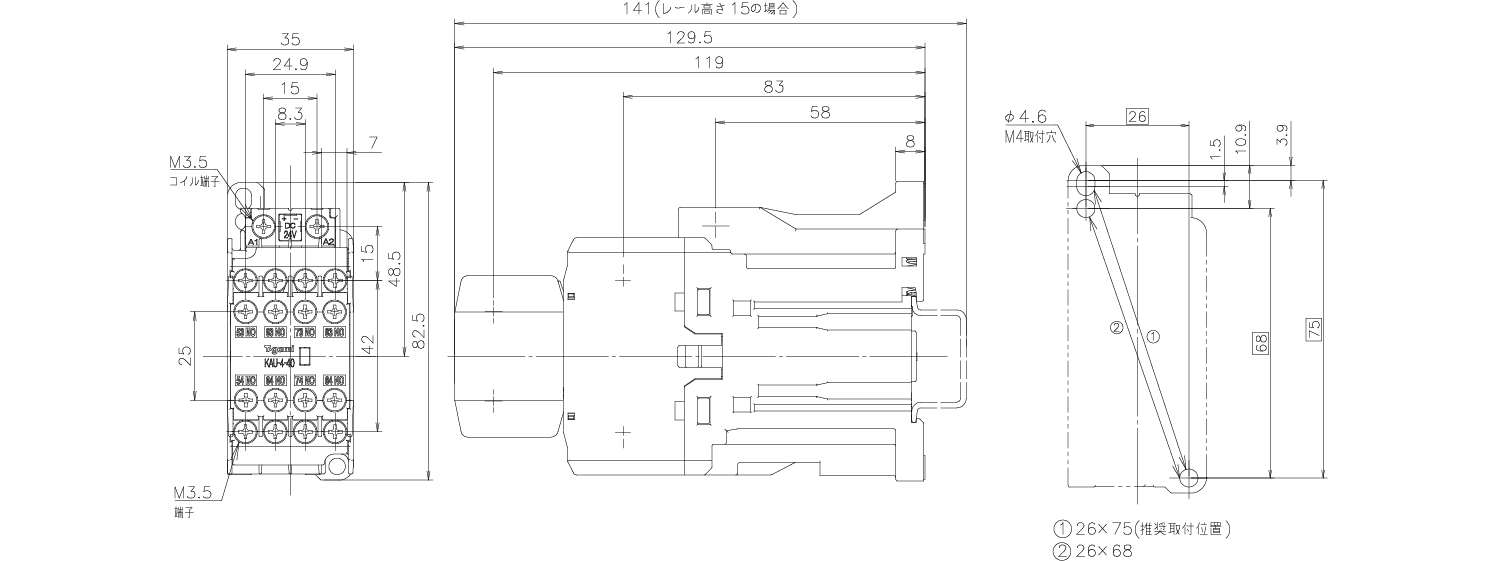

PAK-8KSDC
