製品情報
PRODUCTS
戸上電機は、高圧開閉器を主力として、
“電気”に関する製品を幅広くラインナップしています。スターデルタ始動器
モータ始動時の電流とトルクを1/3に抑え電源及び負荷に与えるショックを緩和させる自動減電圧始動器です。
特長
- 2コンタクタ式、3コンタクタ式、ケースカバー付、ケースカバー無しなどさまざまなラインナップを準備しています。
定格および仕様
■SDH形:2コンタクタ式スターデルタ始動器(電磁接触器を2個使用)形式 定格容量 接触器形式 サーマルリレー形式 タイマ形式 ケースカバー付 ケースカバー無し 220V 440V MD MS OCR TM SDH-25HMC SDH-25HTC 5.5kW 5.5kW PAK-21J PAK-12J31 TJ-35 H3CR-G8EL SDH-35HMC SDH-35HTC 7.5kW 11kW PAK-26J PAK-21J SDH-50HMC SDH-50HTC 11kW 19kW PAK-35J PAK-26J SDH-80HMC SDH-80HTC 19kW 26kW PAK-50H PAK-35J TJ-50 SDH-100HMC SDH-100HTC 26kW 37kW PAK-65H PAK-50H SDH-150HMC SDH-150HTC 40kW 55kW PAK-100H PAK-65H TJ-125 SDH-220HMC SDH-220HTC 55kW 90kW PAK-150H PAK-100H SDH-300HMC SDH-300HTC 75kW 150kW PAK-220H PAK-125H TJ-35C+CT付
■SDH3形:3コンタクタ式スターデルタ始動器(電磁接触器を3個使用)形式 定格容量 接触器形式 サーマルリレー形式 タイマ形式 ケースカバー付 ケースカバー無し 220V 440V M MD MS OCR TM SDH3-25HMC SDH3-25HTC 5.5kW 5.5kW PAK-21J PAK-21J TJ-35 H3CR-G8EL SDH3-35HMC SDH3-35HTC 7.5kW 11kW PAK-26J PAK-21J SDH3-50HMC SDH3-50HTC 11kW 19kW PAK-35J SDH3-80HMC SDH3-80HTC 19kW 26kW PAK-50H PAK-26J TJ-50 SDH3-100HMC SDH3-100HTC 26kW 37kW PAK-65H PAK-35J SDH3-150HMC SDH3-150HTC 40kW 55kW PAK-100H PAK-50H TJ-125 SDH3-220HMC SDH3-220HTC 55kW 90kW PAK-150H PAK-65H SDH3-300HMC SDH3-300HTC 75kW 150kW PAK-220H PAK-100H TJ-35C+CT付 外形図(ケースカバー無し)

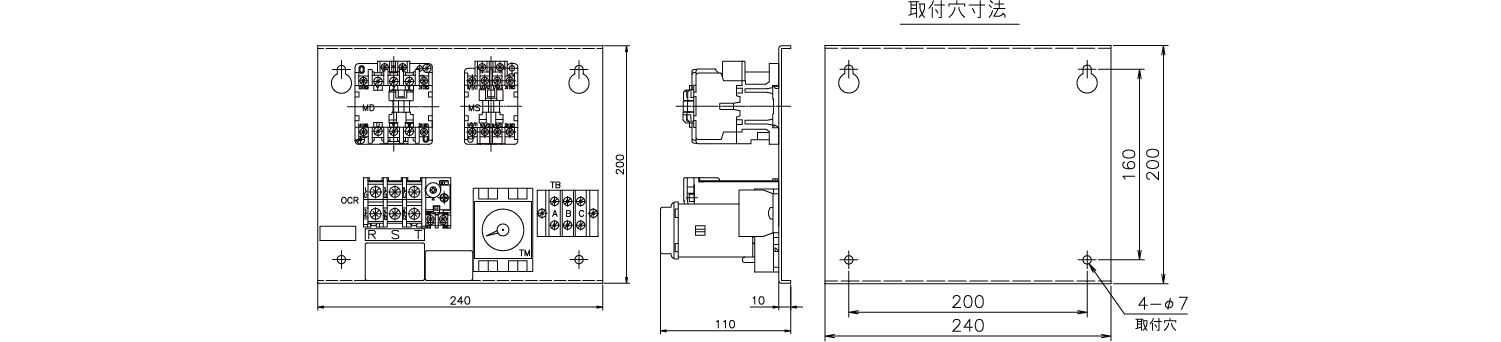

■SDH形:2コンタクタ式スターデルタ始動器(電磁接触器を2個使用)SDH-25HTC

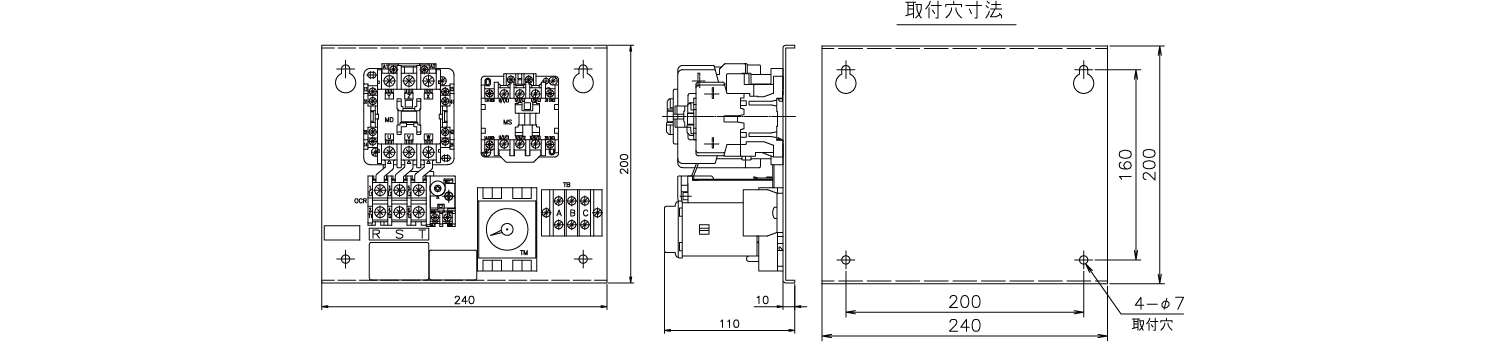

SDH-35HTC

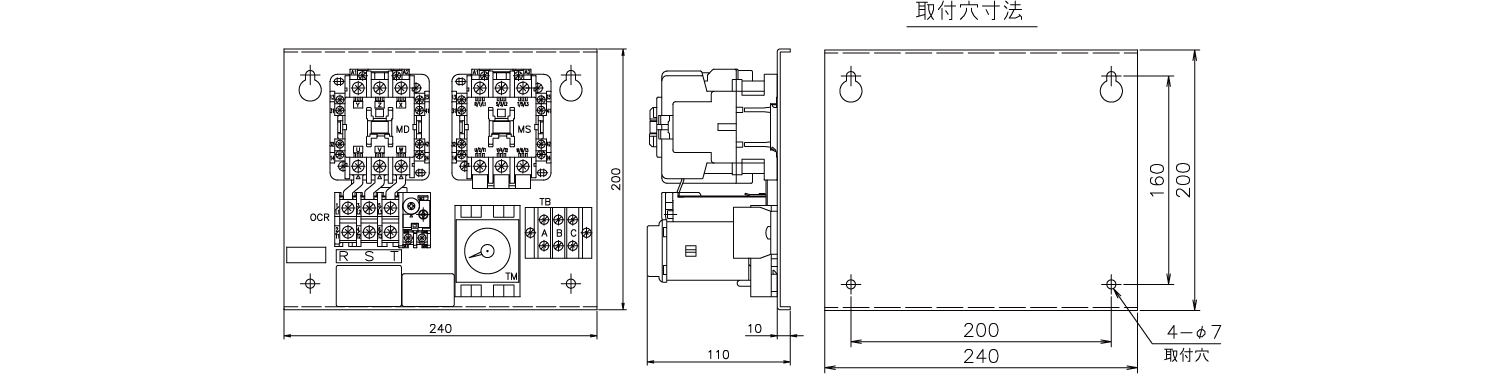

SDH-50HTC

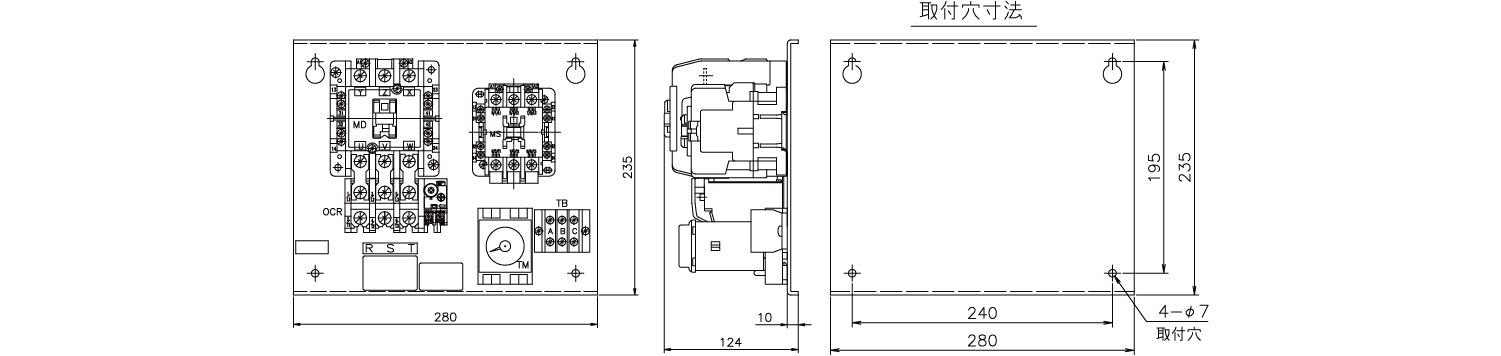

SDH-80HTC

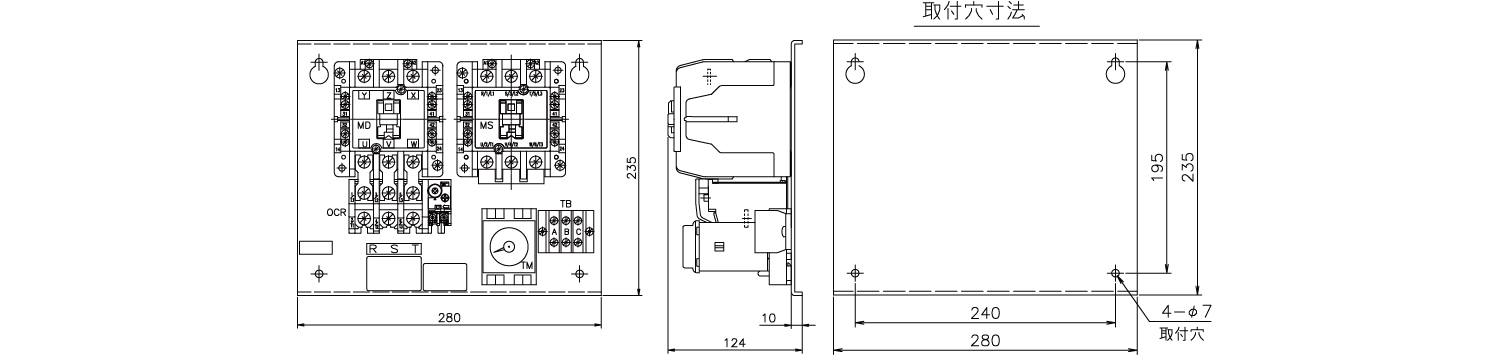

SDH-100HTC

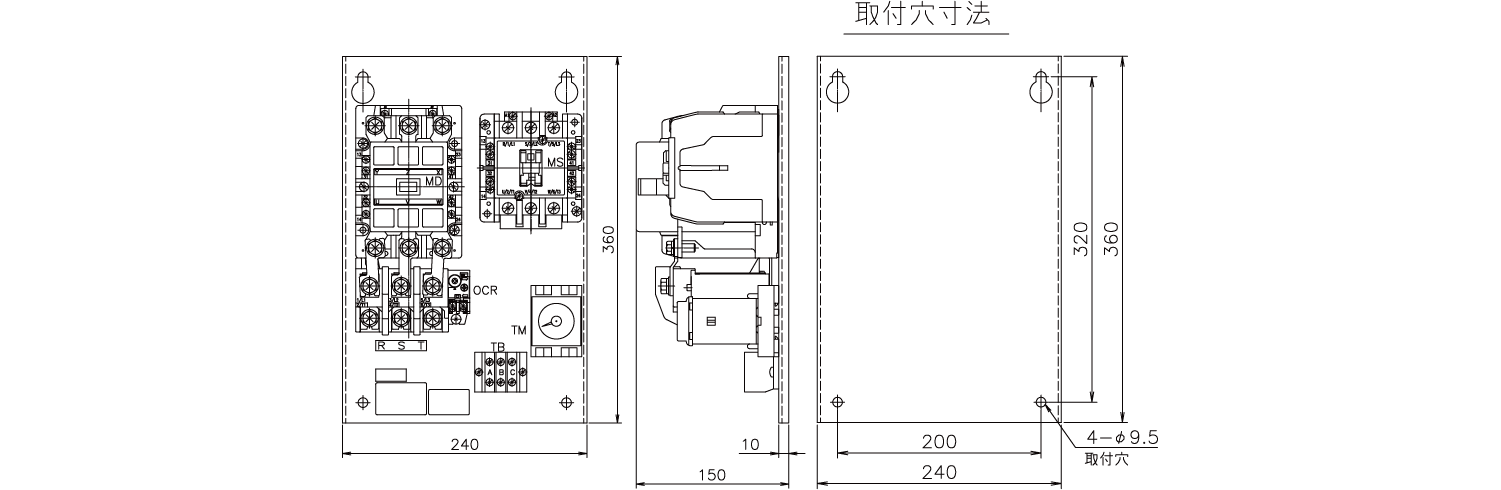

SDH-150HTC

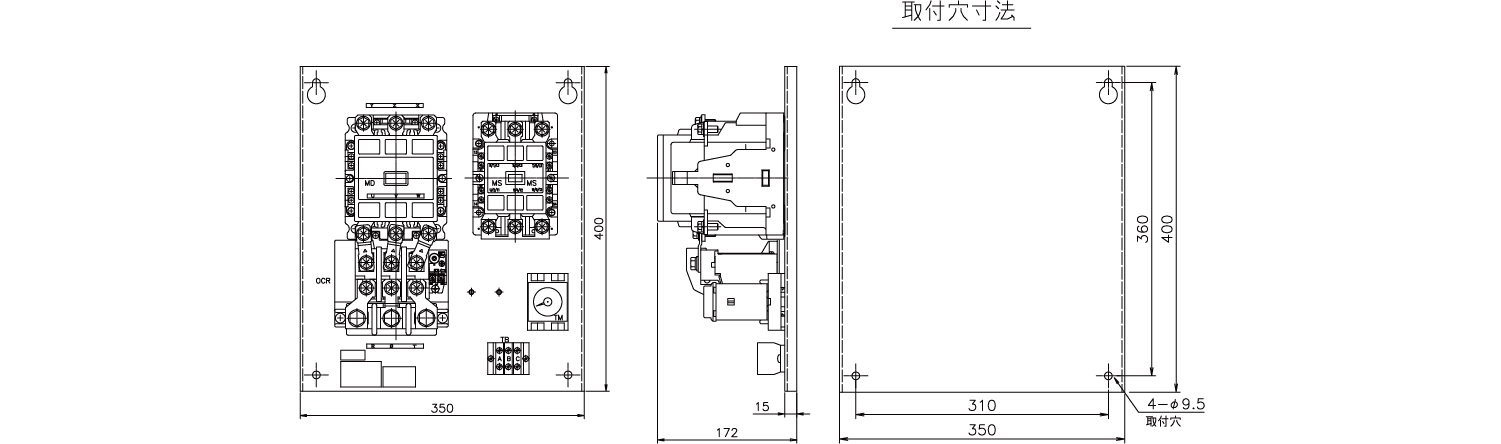

SDH-220HTC

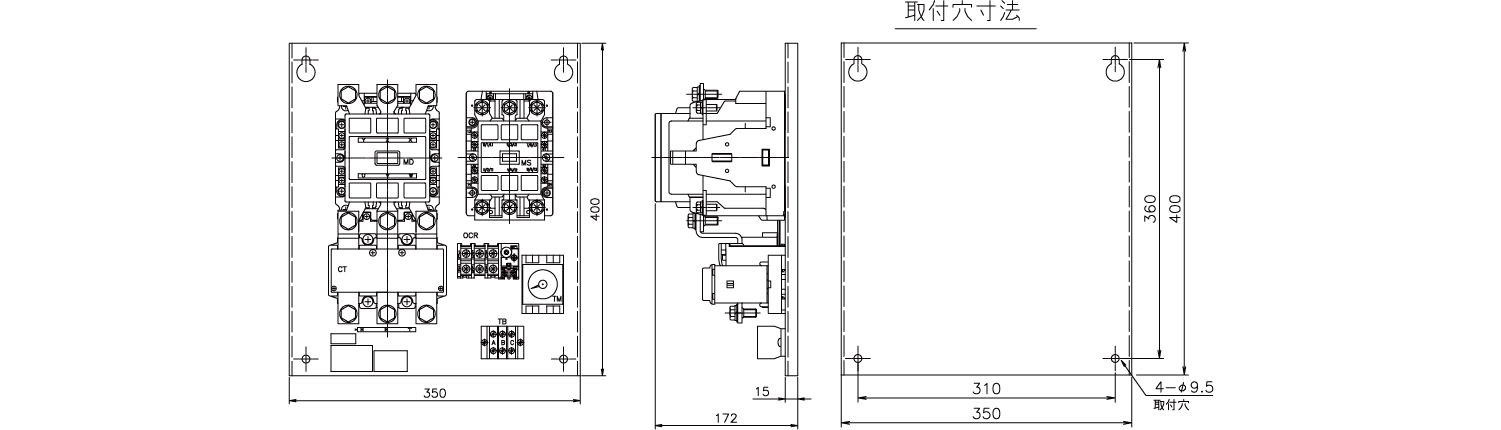

SDH-300HTC

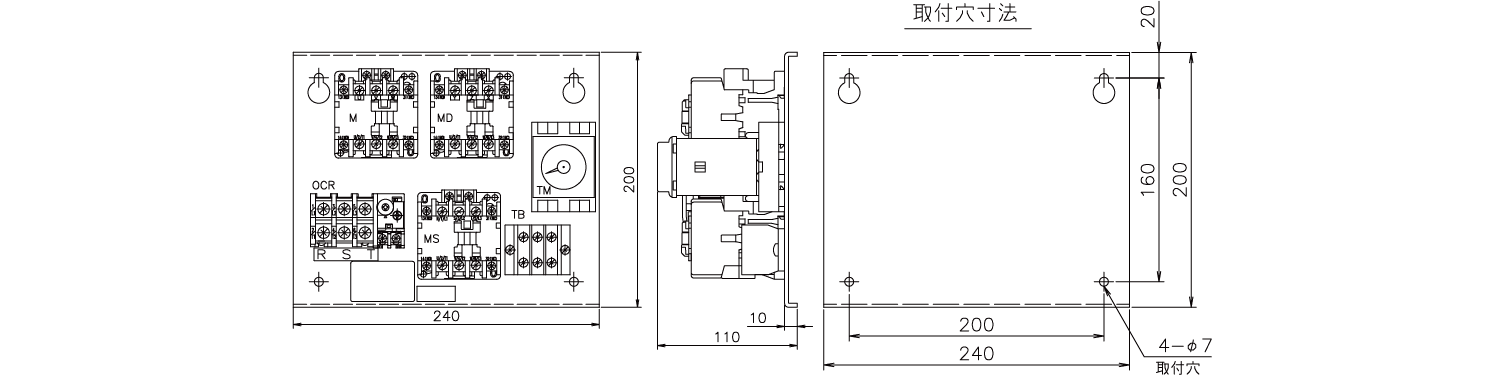

■SDH3形:3コンタクタ式スターデルタ始動器(電磁接触器を3個使用)SDH3-25HTC

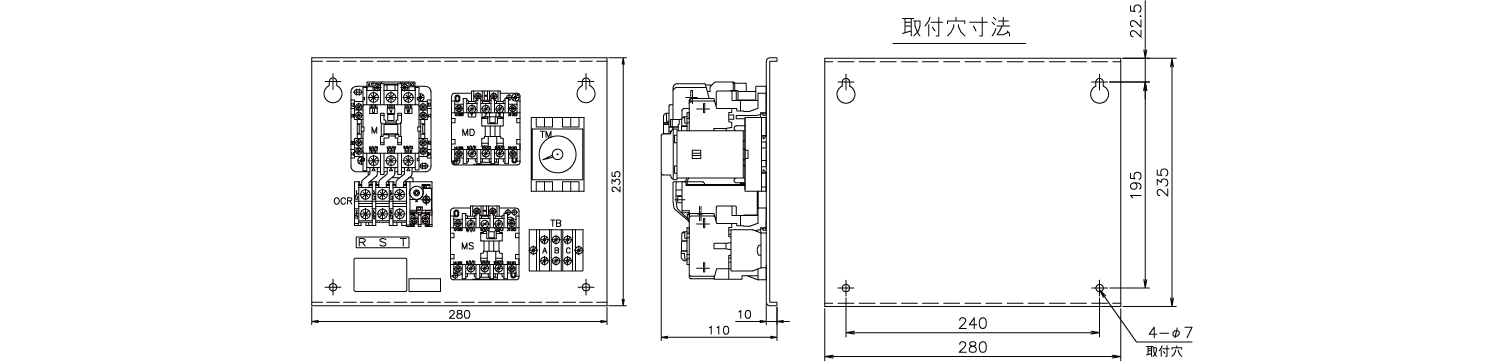

SDH3-35HTC

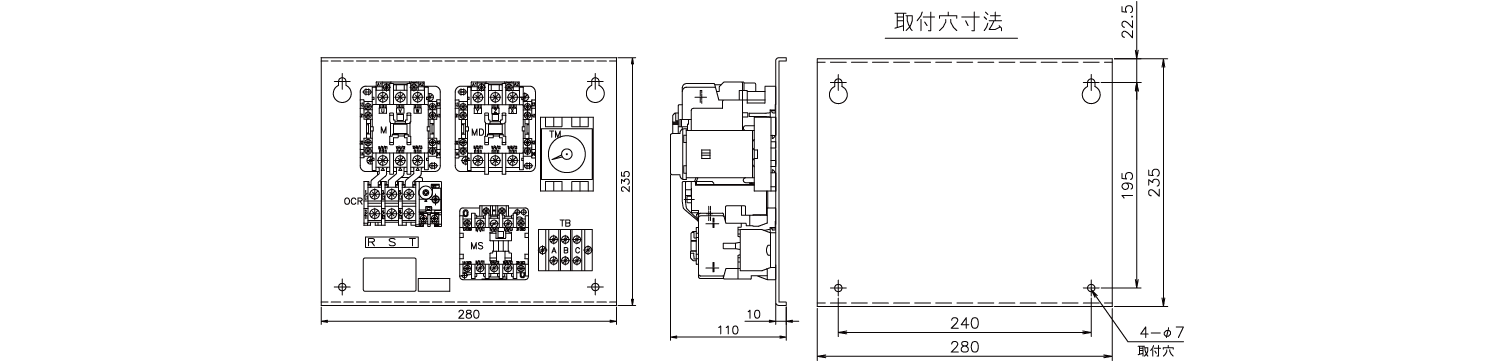

SDH3-50HTC

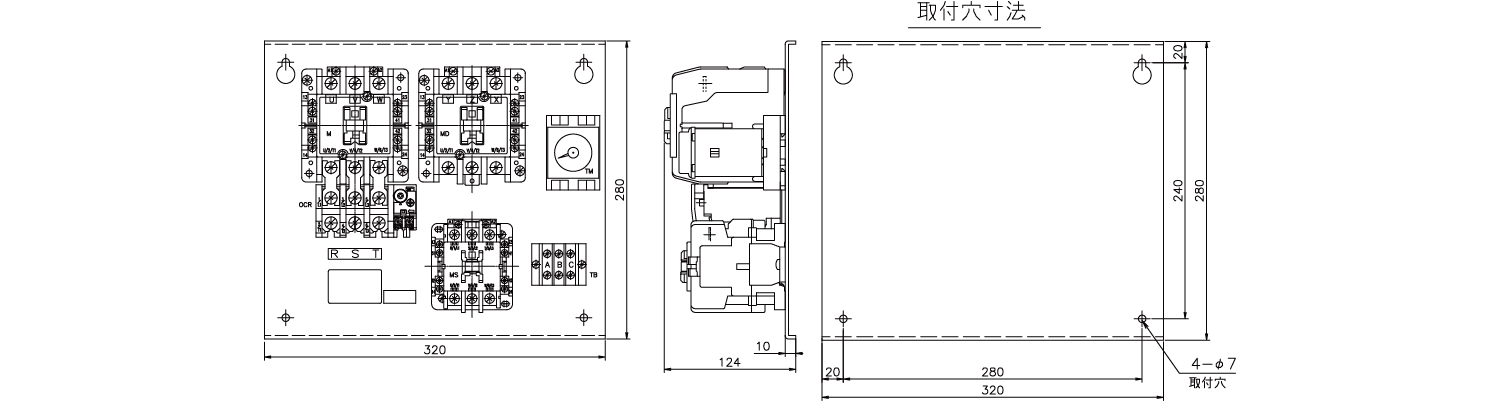

SDH3-80HTC

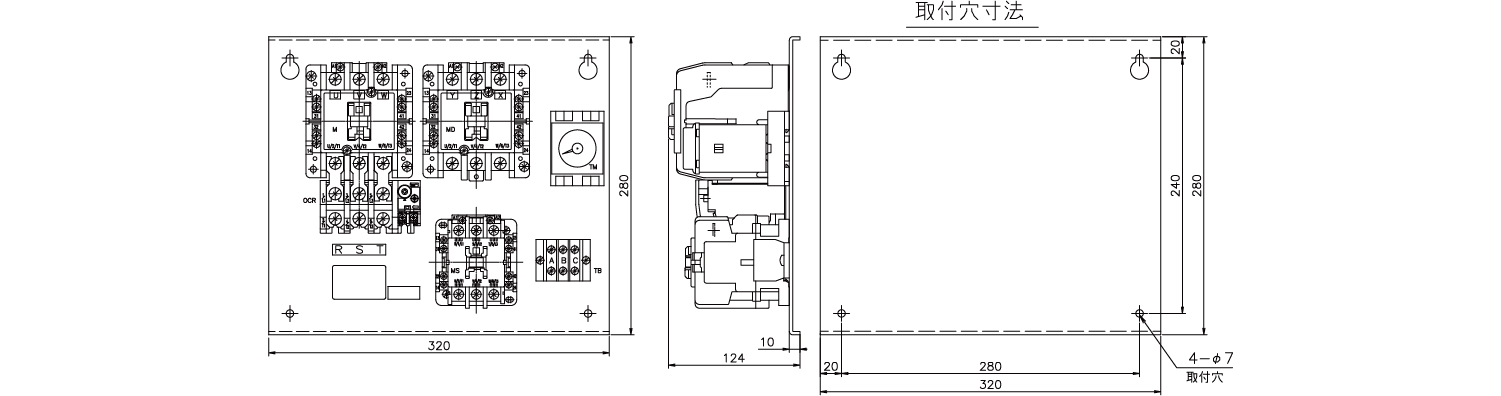

SDH3-100HTC

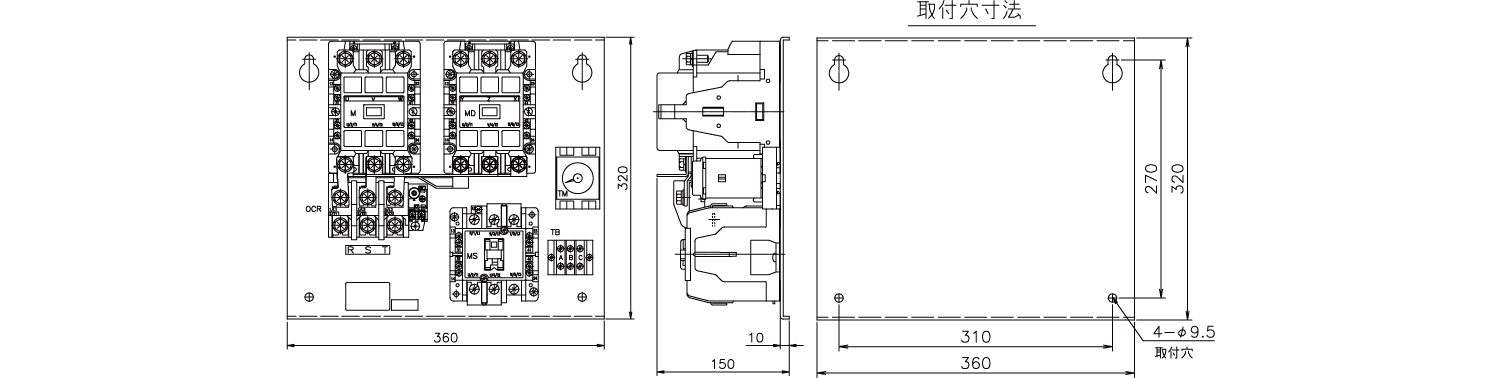

SDH3-150HTC

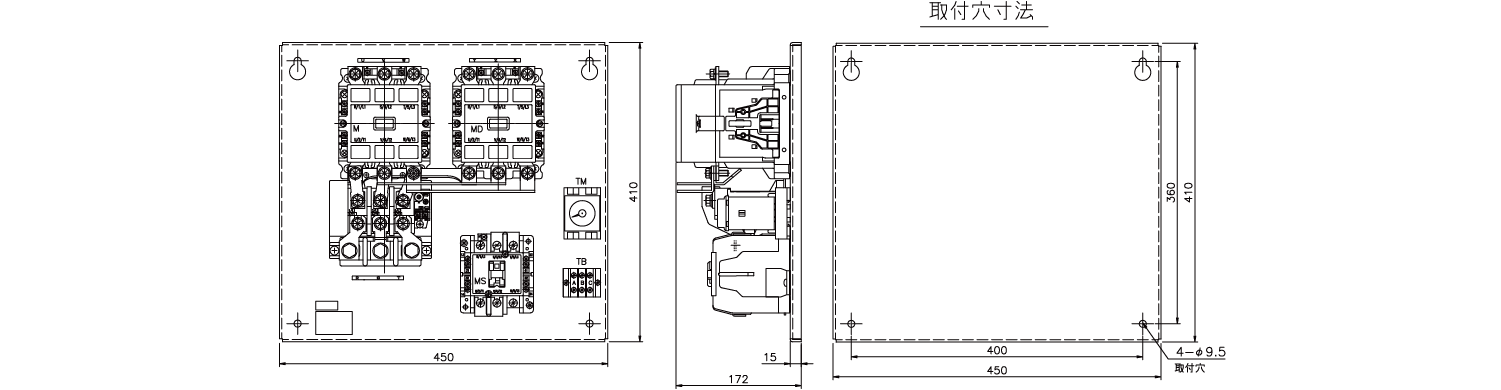

SDH3-220HTC

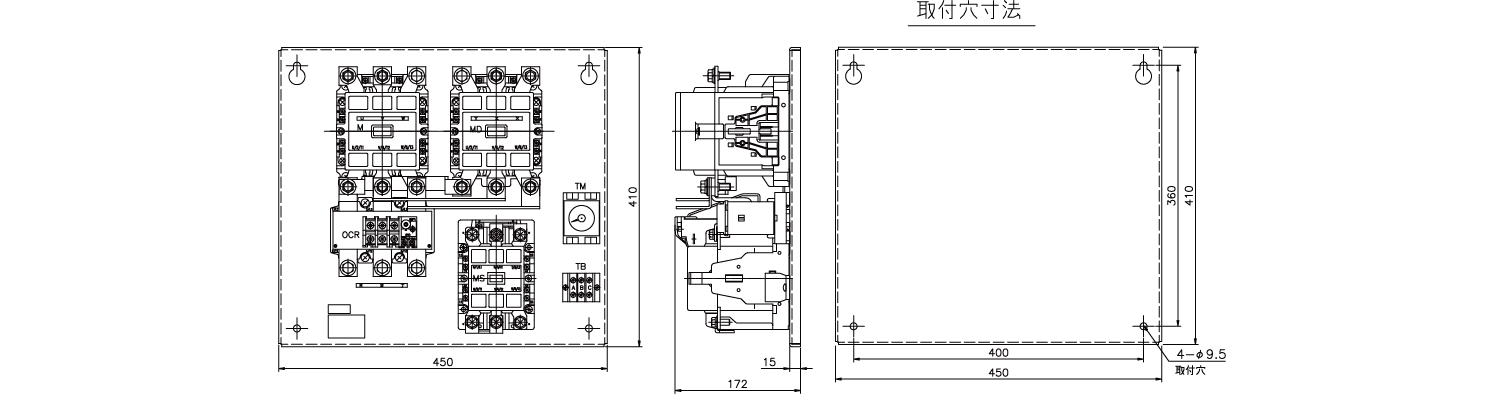

SDH3-300HTC
始動電流特性について
スターデルタ始動器は、スターからデルタへ切替える時、電磁接触器が再投入します。その際、２コンタクタ式および３コンタクタ式においては、直入れ始動時の始動電流より大きい電流が、瞬間的に流れます。電源容量に十分な余裕がないと、電圧ドロップの要因となります。
SDH形 SDH3形 電磁接触器

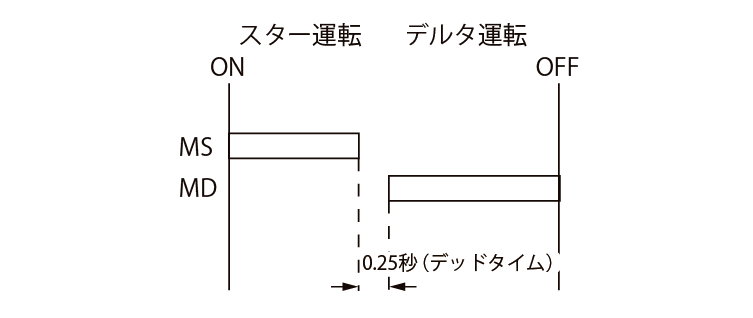

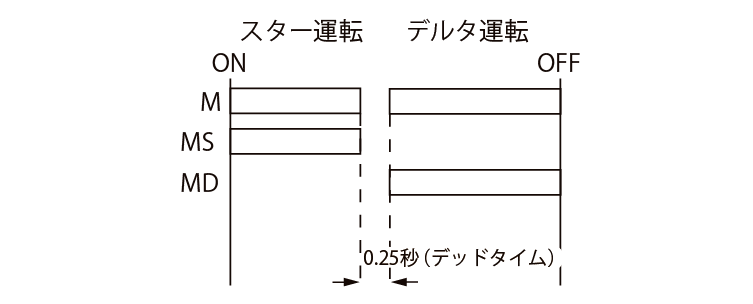

動作チャート

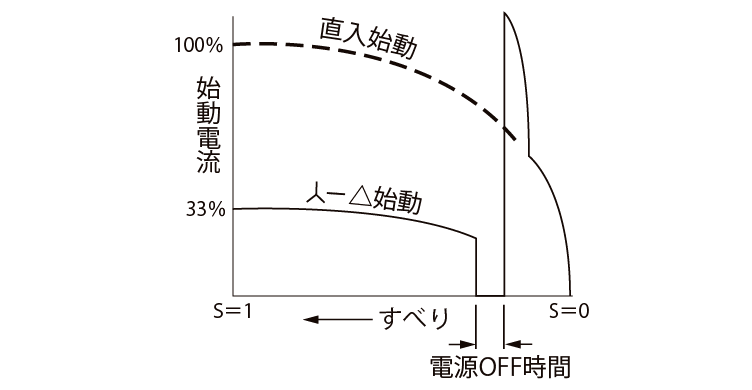

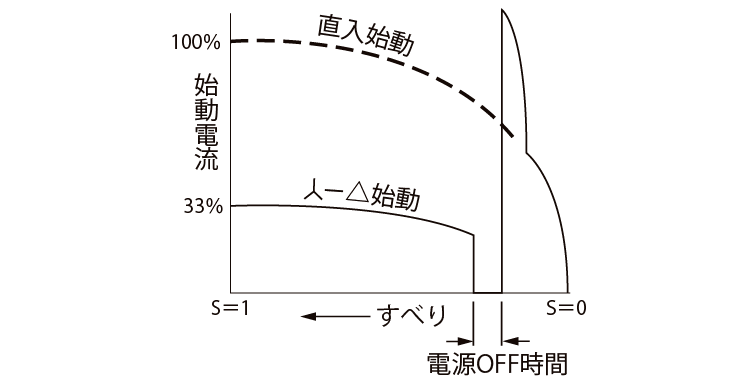

始動時の電流特性
始動トルク 始動トルクは直入始動トルクを100とした場合は、いずれも33.3%です。 製品詳細メニュー- TOP
