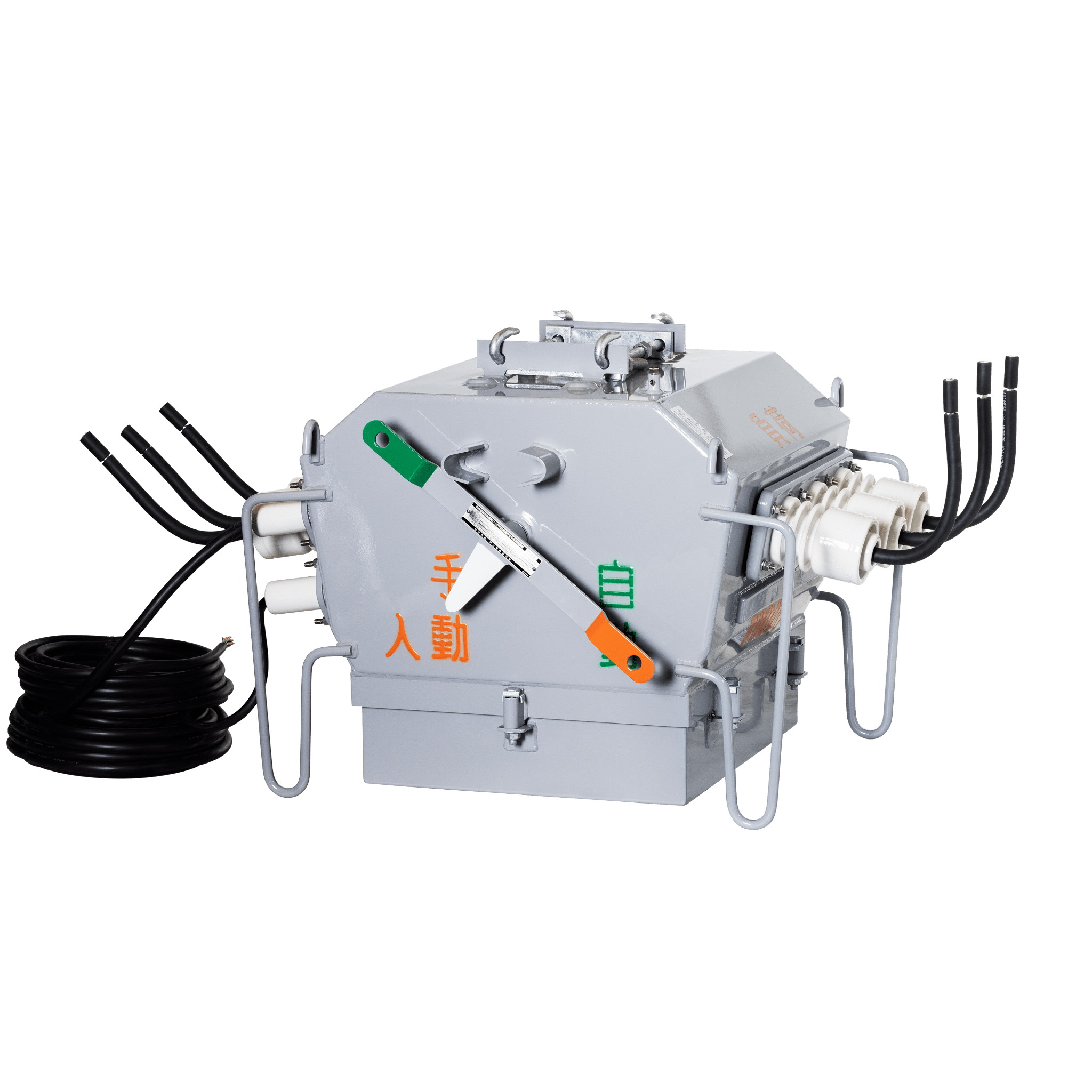

GSN-A-N11

GSN-A-N11

多頻度自動式高圧交流自動ガス負荷開閉器

力率改善用コンデンサの開閉、配電線路や工場構内の区分開閉器として最適です。

　　

特長

  • 操作開閉器(TR3-G2)と組み合わせて遠隔入切制御が可能です。

    ▼操作開閉器(TR3-G2)ページはこちら
  • ラッチ機構の採用により「入」状態でも消費電力はゼロです。
  • 小型・軽量ですので工事の省力化が可能です。特に油入開閉器のオイルレス化には、そのままのスペースが利用できます。
  • ケースにはステンレスを採用しており、耐久性および耐候性に優れています。
  • 電磁石の起動電流は油入開閉器並みですので、そのままオイルレス化が可能です。
  • コイル焼損防止接点を開閉器に内蔵していますので、安心して押ボタン操作ができます。
  • 誘導雷等により万一開閉器内部で短絡しても、放圧構造の作用により周辺の建築物などに被害を与えない安全設計です。
  • 瞬時励磁形でGSN形は交流・直流兼用、GNQ形は直流操作です。
    〔常時励磁形でご使用の場合は電圧検出リレー付整流器箱(RFN形)との組合せで制御できます･･･200Aのみ〕

    ▼電圧検出リレー付整流器箱(RFN形)ページはこちら
　　

定格および仕様

　 一覧
　　
操作方式 自動操作式
種類 耐塩形 一般形
制御方式 交流・直流兼用 直流操作
形式 GSN-A-N11 GNQ-A(屋内用)
定格電圧 7.2kV
定格周波数 50/60Hz
定格耐電圧 60kV
定格電流 200A 300A 400A 200A
定格短時間耐電流(1秒間) 8kA 12.5kA 8kA
定格短絡投入電流 20kA-3回 31.5kA-3回 20kA-3回
適用系統短絡容量※1 100MVA 160MVA 100MVA
開閉性能 負荷電流 200A-1000回 300A-200回 400A-200回 200A-1000回
励磁電流 10A-50000回 15A-50000回 20A-50000回 10A-50000回
充電電流 10A-50000回
コンデンサ電流 6kV 600kVA-50000回、6kV 10000kVA-20000回
無電圧連続 50000回
操作性能 定格制御電圧 AC/DC100V(兼用) DC100V
制御電圧変動範囲 AC定格制御電圧の85~110%
DC定格制御電圧の75~110%		 定格制御電圧の75~110%
投入電流 AC100V-4.5A
DC100V-5A		 AC100V-7.5A
DC100V-8A		 5A
引外し電流 AC100V-2A
DC100V-2.5A		 2.5A
耐塩じん汚損性能 0.35mg/cm2(耐重塩じん用) 0.12mg/cm2(耐中塩じん用)
主回路口出線サイズ 80mm2-30cm 100mm2-30cm 125mm2-30cm －
質量 49kg 69kg 70kg 48kg
封入ガス圧力 0.05MPa・G(at20℃)
規格 JIS C 4605(高圧交流負荷開閉器)

※1 適用系統短絡容量とはこの開閉器の遮断容量ではなく、この開閉器が使用できる設置点の短絡容量です。

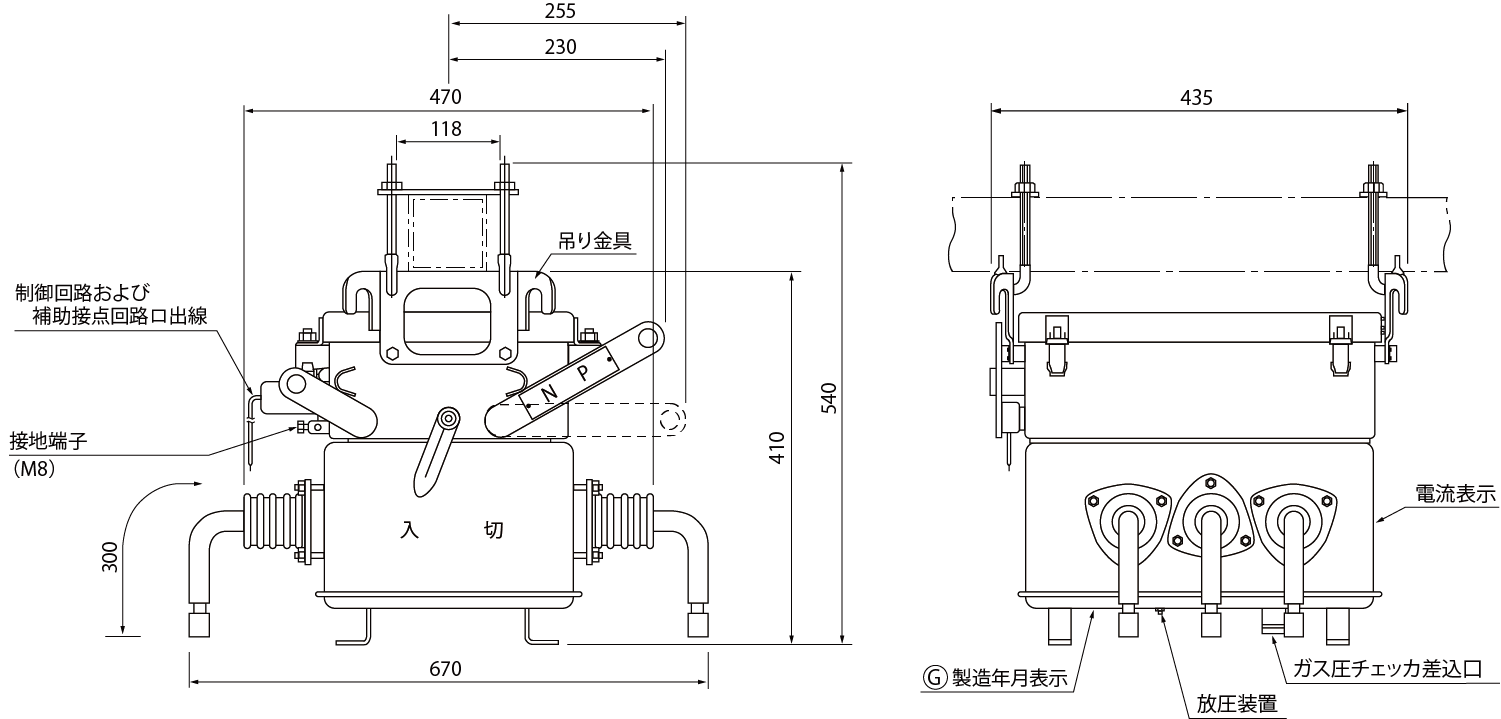

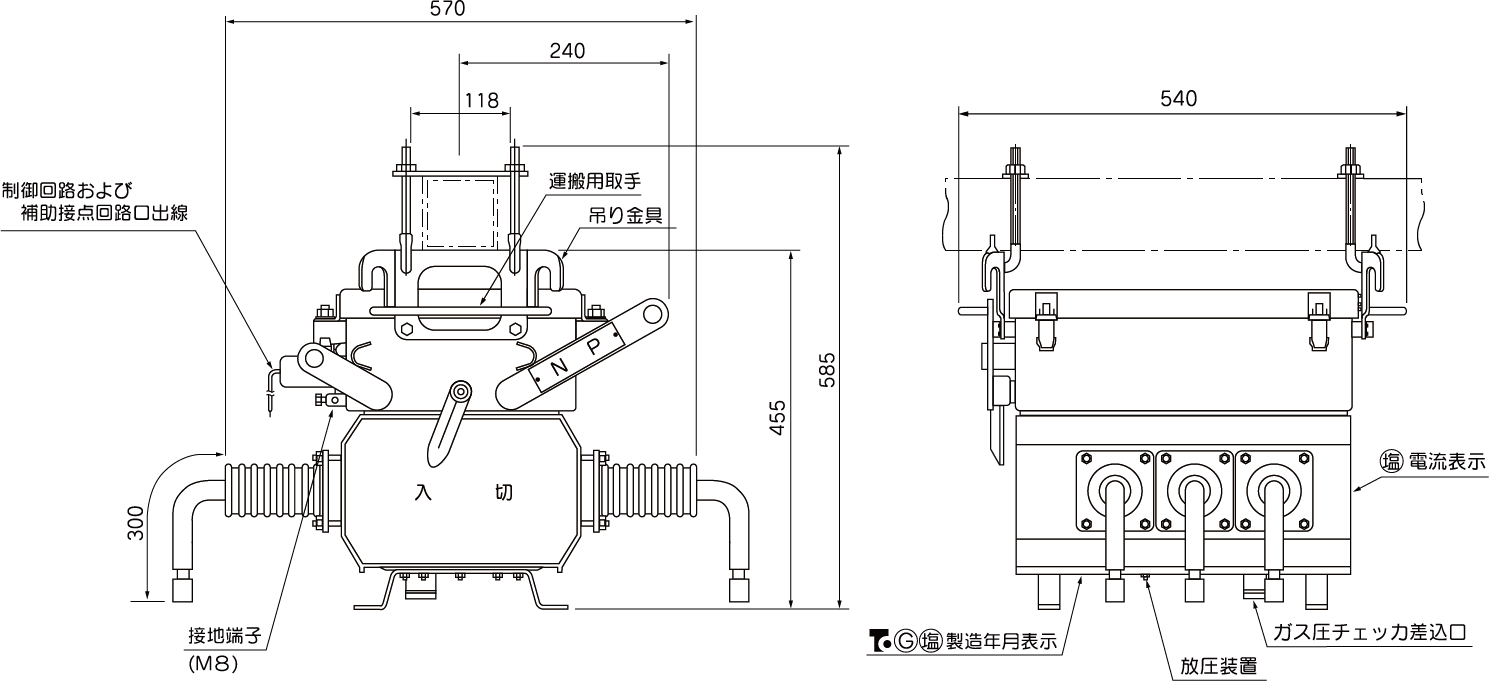

外形図(GSN形)

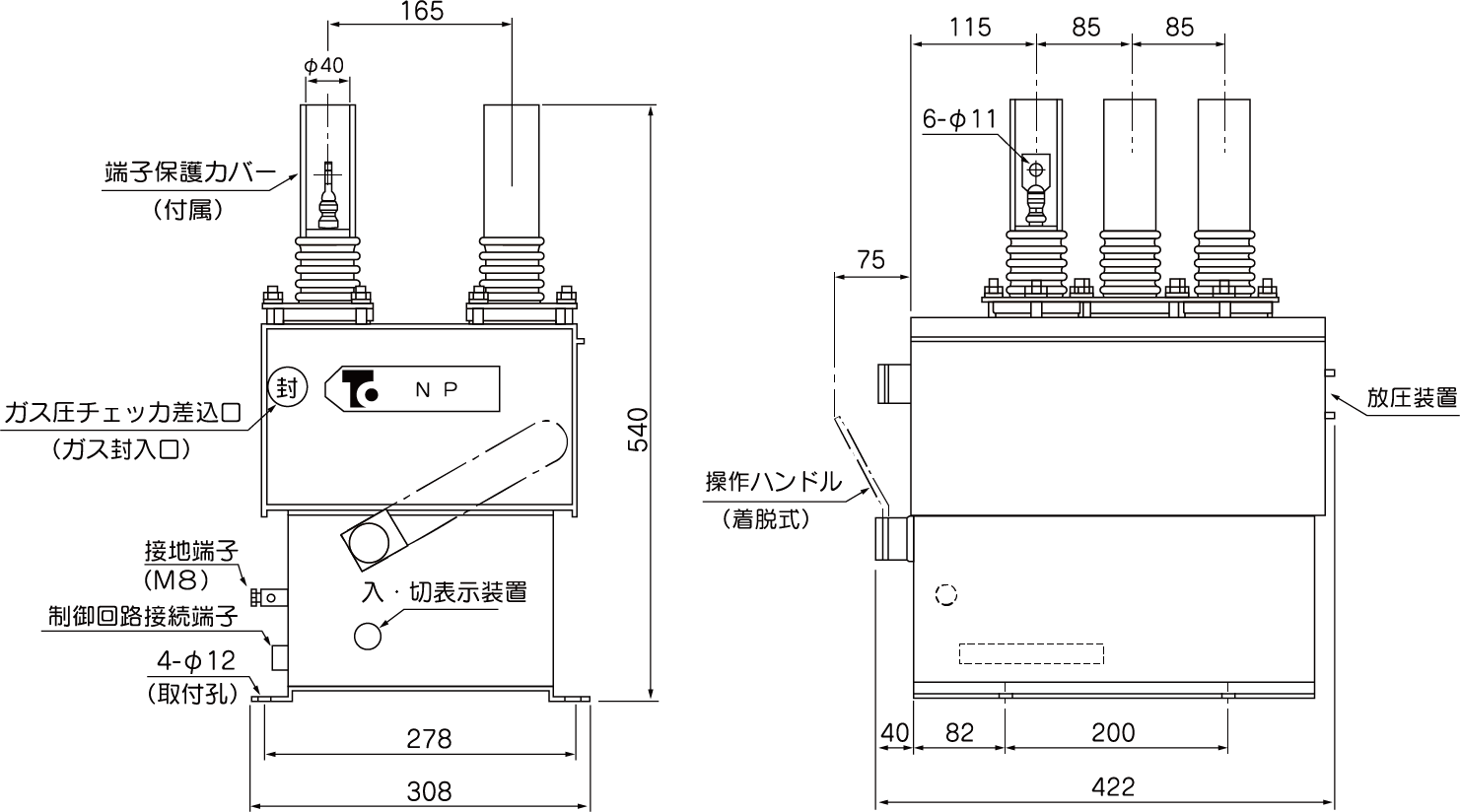

外形図(GNQ形)
