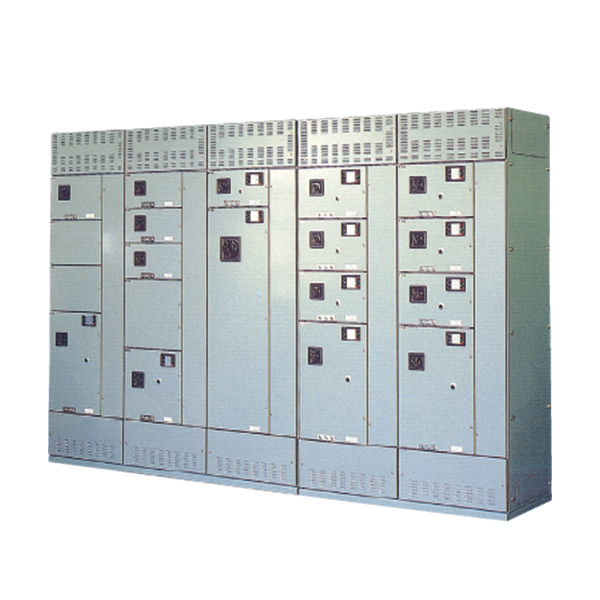

特長

• スリーポジション（断路、試験、接続位置）とも扉を閉じた状態でのユニットの収納が可能です。
• 主回路断路部移動はレバー操作によるワンタッチ式で操作が容易に行えます。 スリーポジション（断路、試験、接続位置）の各位置において自動ロック機構付としています。（半投入、半断路防止）
• ユニットは断路位置でのみ本体枠への出し入れ可能な機械インターロック付としています。
• 水平母線と垂直母線室との隔離はIP40としています。
• 水平母線接続室を設けていますので水平母線の接続、メンテ作業が容易に行えます。
• 無停電で段積変更作業が可能です。

定格および仕様

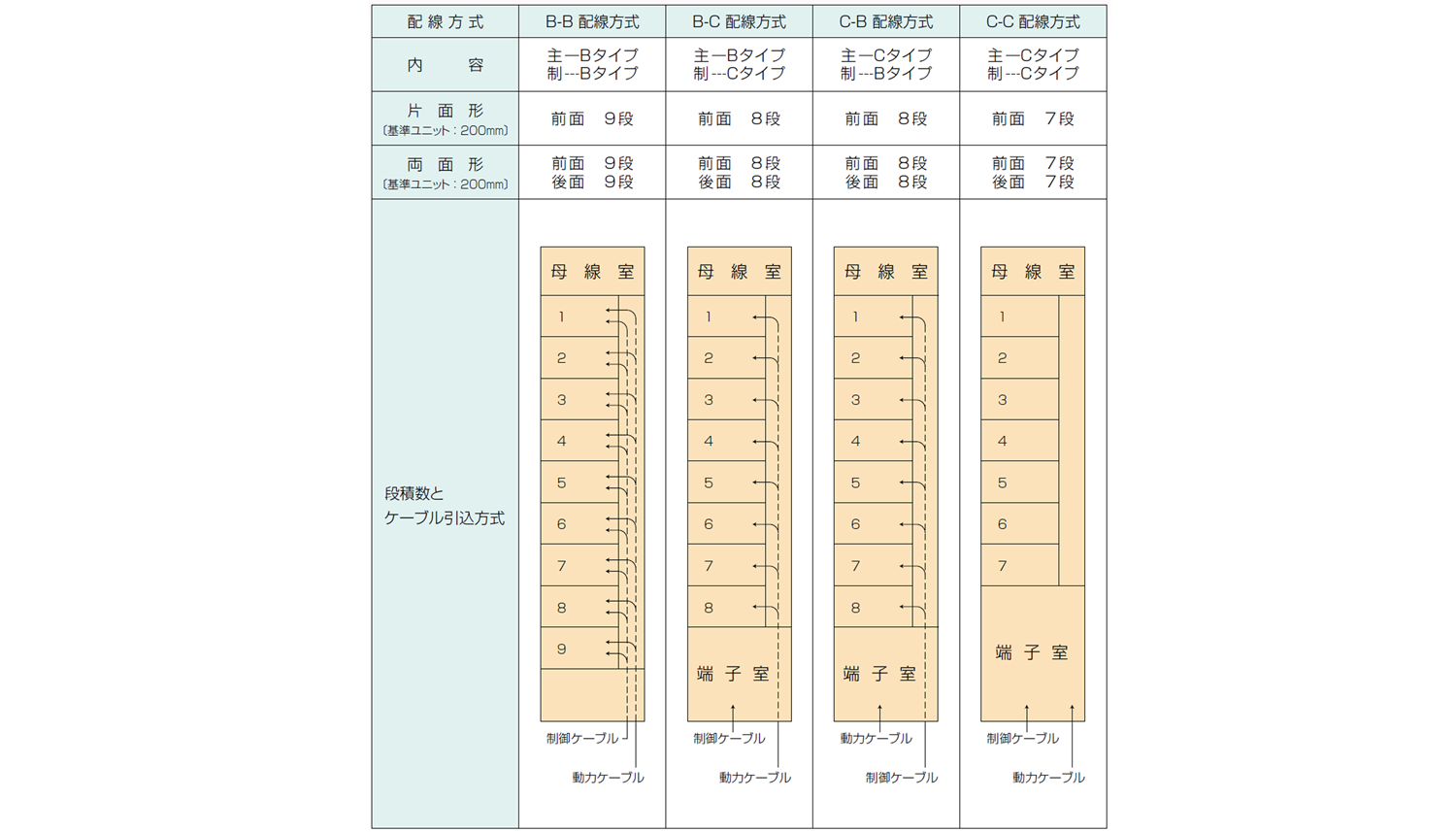

　 配線方式及び段数

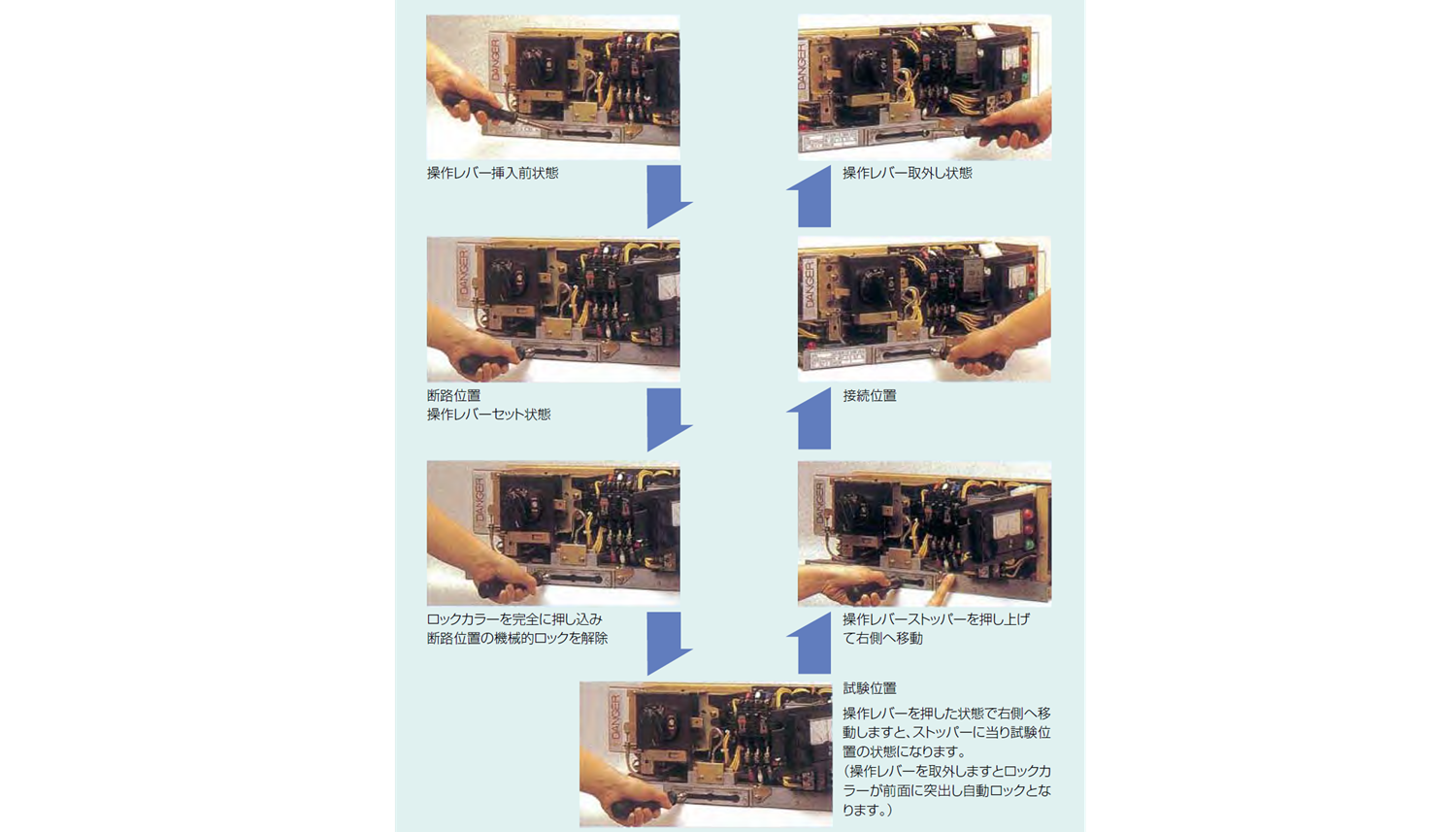

　 操作レバーでの操作方法

【例：断路位置　→　試験位置　→　接続位置】

操作レバーはスリーポジション以外の中途位置での挿入および取外しが出来ないインターロック構造としています。
※電源接触部および負荷接触部の半投入・半断路防止
操作レバーを取り外すことによって各位置は自動ロック状態となり、それにより扉を閉めることができます。

外形図

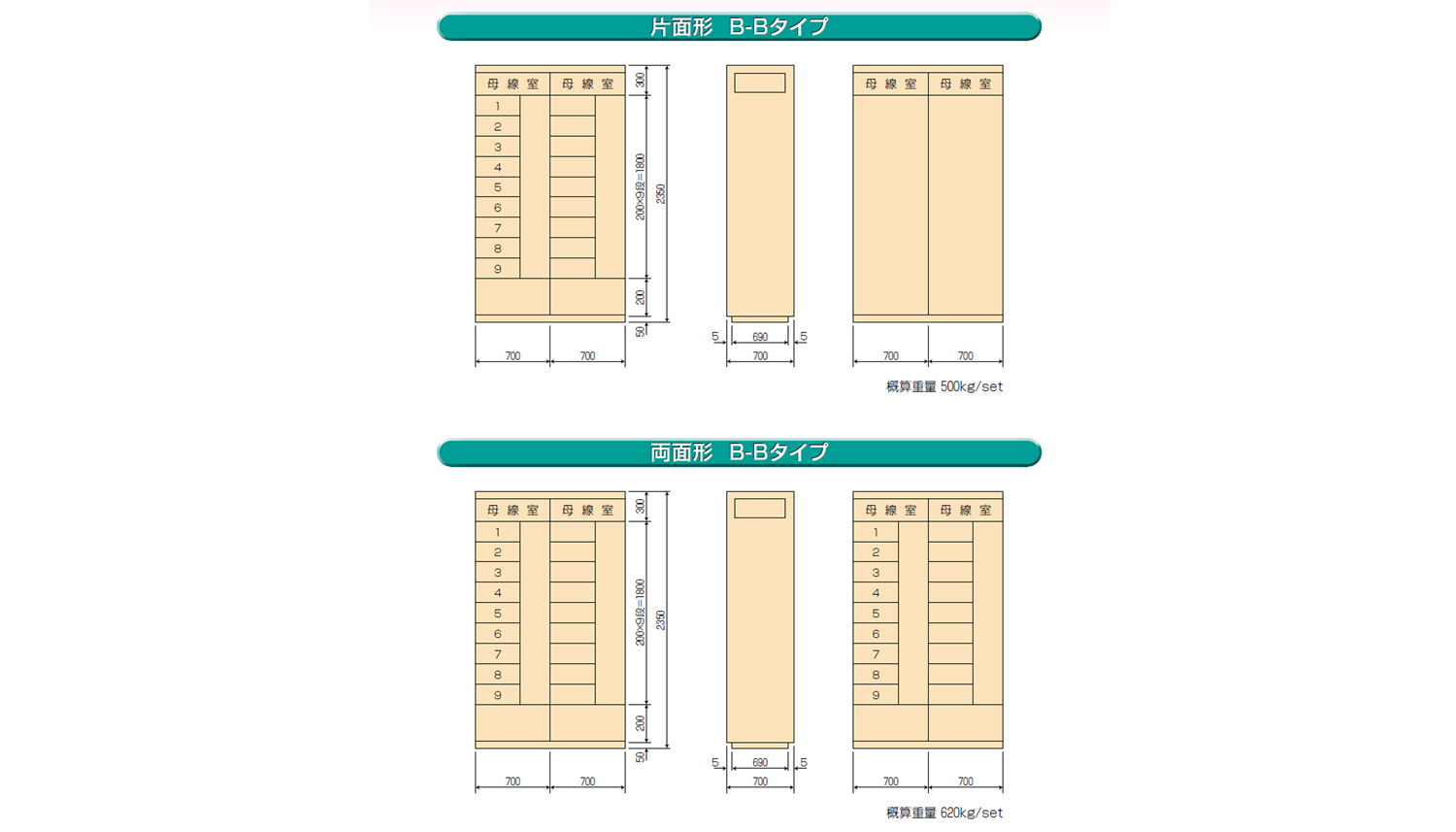

　 B-Bタイプ

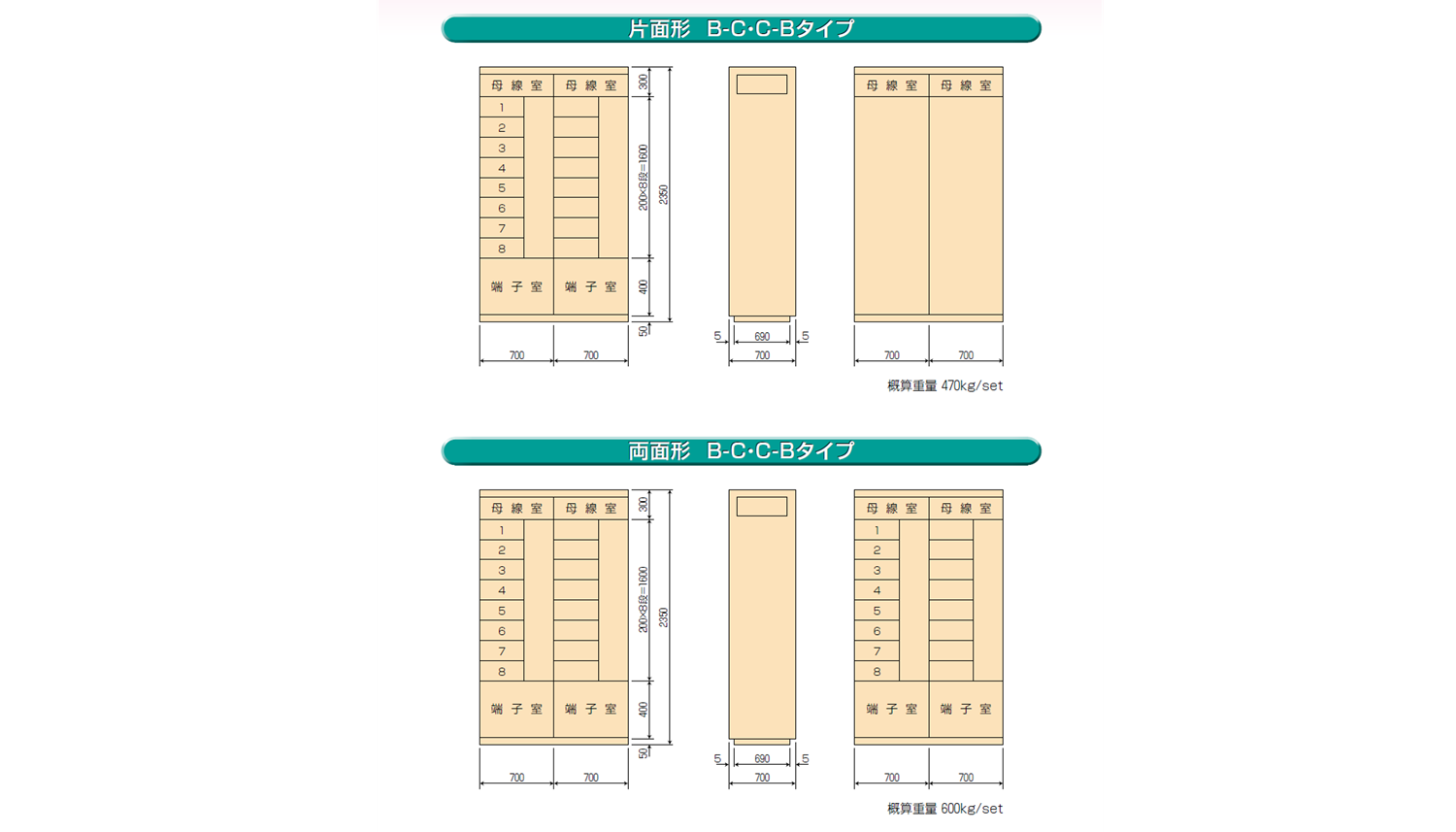

　 B-C・C-Bタイプ

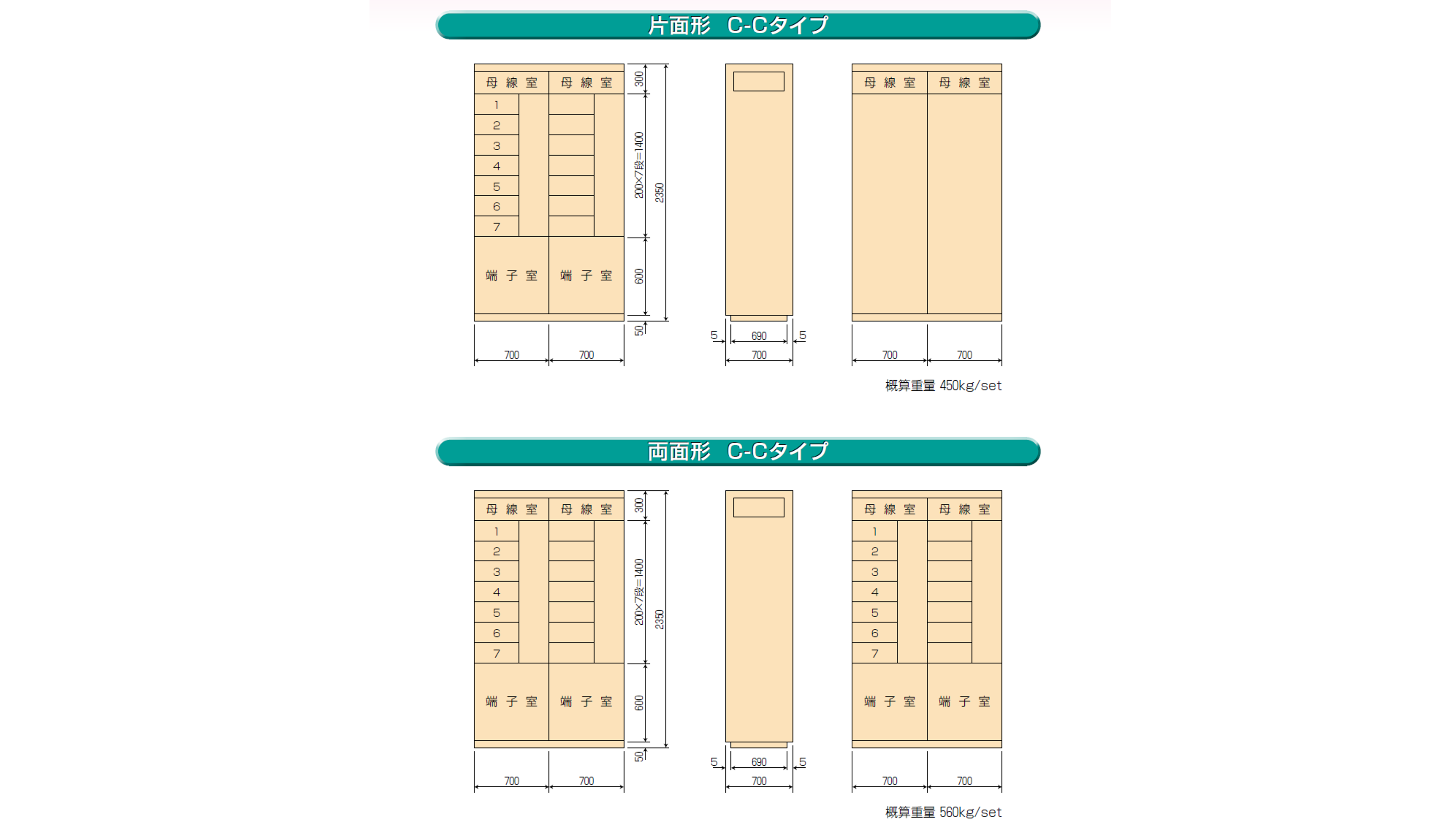

　 C-Cタイプ

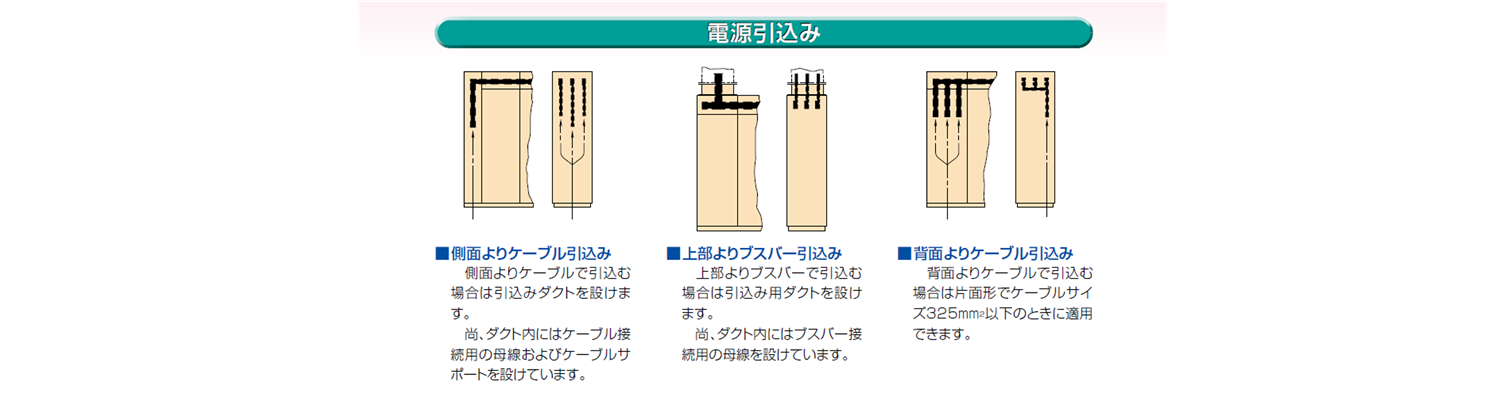

　 電源引込み

　　

詳細については別途お問い合わせ下さい。

マルチファンクションリレー搭載について

MFR-D1

マルチファンクションリレーの特長

• 過負荷、欠相、地絡、過電流保護、プレアラーム（過負荷、地絡）、MC（電磁接触器）の投入・遮断渋滞検出、アンサバック信号監視による意図しない運転停止の異常検出など、保護機能を大幅に強化しました。
• 負荷電流、漏洩電流、故障トリップ電流、故障コード、設定値、運転履歴データをモニタに表示します。モニタモードLEDと単位表示により内容も一目瞭然です。
• 256種類のシーケンスの中から最適なパターンを選択可能です。多様な外部入力信号に対して柔軟性のある選択が可能です。 また、瞬停限時再始動、故障出力の設定、伝送異常時の運転パターンも設定でき、多様なシーケンス制御が可能です。
• 2通りのネットワーク（DeviceNet、 CC-Link）に対応した機種を準備しており、用途に応じて小規模なシステムから大規模なシステムまで多様なネットワークを構築可能です。
• 入力（固定3点、選択最大8点）、出力（固定2点、選択最大5点）、アナログ入・出力（各1点）を装備しており、 選択入出力については機能を自由に選択できます。選択入出力の最大点数は、選択した制御方式により異なります。
• 有効電力（kW）と有効電力量（kWh）の計測機能を持ち、省エネ監視に利用可能です。
  ※本器は計量法第16条により電気料金取引や按分には使用できません。
• 設定されたデータや履歴データは不揮発性メモリに保持され、長期間の停電時にも失われません。
• 表面パネルには保護カバーがあり、意図しない誤操作を防止しています。
