MCC-A

コントロールセンタ
A形

キャビネットのコンパクト設計により省スペース化を実現しました。ユニットサイズを変更する際の母線停電が不要です。ユニット扉のヒンジ位置を変更し、ユニット扉の観音開きを可能とすることによりユニット室とケーブル処理室の保守性及び作業性が向上しました。

　　

特長

  • キャビネットのコンパクト化
    コンパクト設計により、幅寸法を600㎜に統一し、奥行寸法を550㎜と小型化したことで、 配置計画の利便性と同時に省スペース化を実現しました。 また、配線方式による盤寸法の違いをなくし、片面形、両面形を同一構造としました。
  • ユニットサイズ変更時の母線停電が不要
    従来のS1タイプと比較して垂直母線支持台の取付位置をユニット棚板から筐体に変更したことで、ユニットサイズを変更する際の母線停電が不要になりました。
  • 保守性の向上
    ユニット扉のヒンジ位置を変更し、ユニット扉の観音開きを可能にしました。観音開きとすることによりユニット室とケーブル処理室の保守性及び作業性が向上しました。

種類

配線方式および段積数


配線方式 1面あたりのユニット収納数 盤寸法（㎜）
片面形 両面形 片面形/両面形
W D H
B-B 8 16 600 550 2350
B-C 7 14
C-B 7 14
C-C 7 14

定格および仕様

　 仕様一覧
適用規格 JEM1195
周囲温度 ‐5℃～40℃
保護構造 屋内閉鎖形
枠構造 両面形および片面形（基本板厚1.2㎜）
段積数 前面7段（後面7段）
外部接続方式 主回路 B方式（標準）　C方式
制御回路 C方式（標準）　B方式
ユニット接続 主回路 自動連結
制御回路 プラグ接続
定格電圧（V) 主回路 AC200/220　AC400/440
制御回路 AC100/110　AC200/220
定格母線電流（A) 水平 600・1000・1200・1500・2000
垂直 500
短時間電流（対称実効値）0.5秒（kA) 50
MCCB定格遮断容量（kA)　（対称実効値） 50

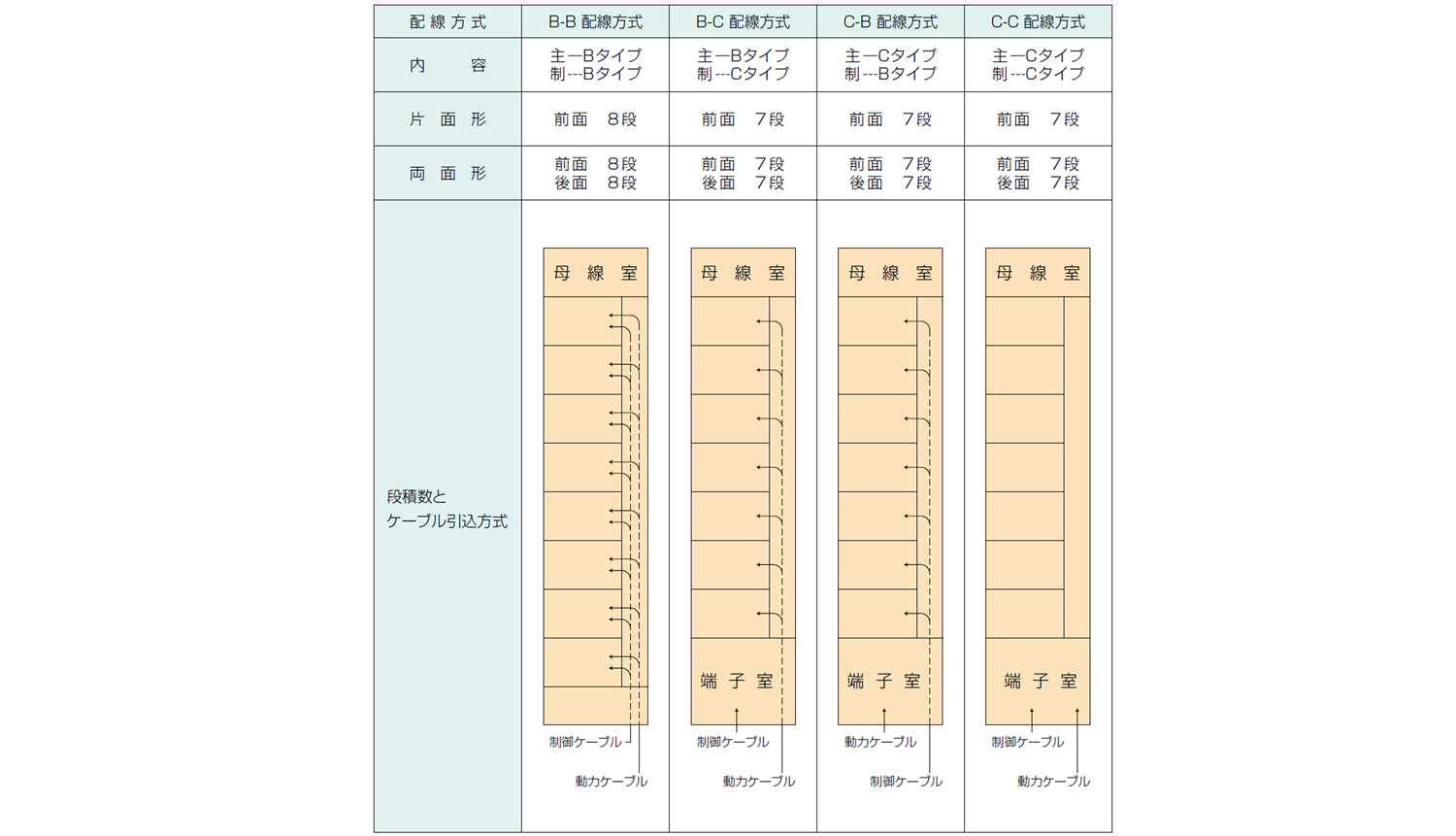

　 配線方式及び段積数
配線方式及び段数
　

外形図

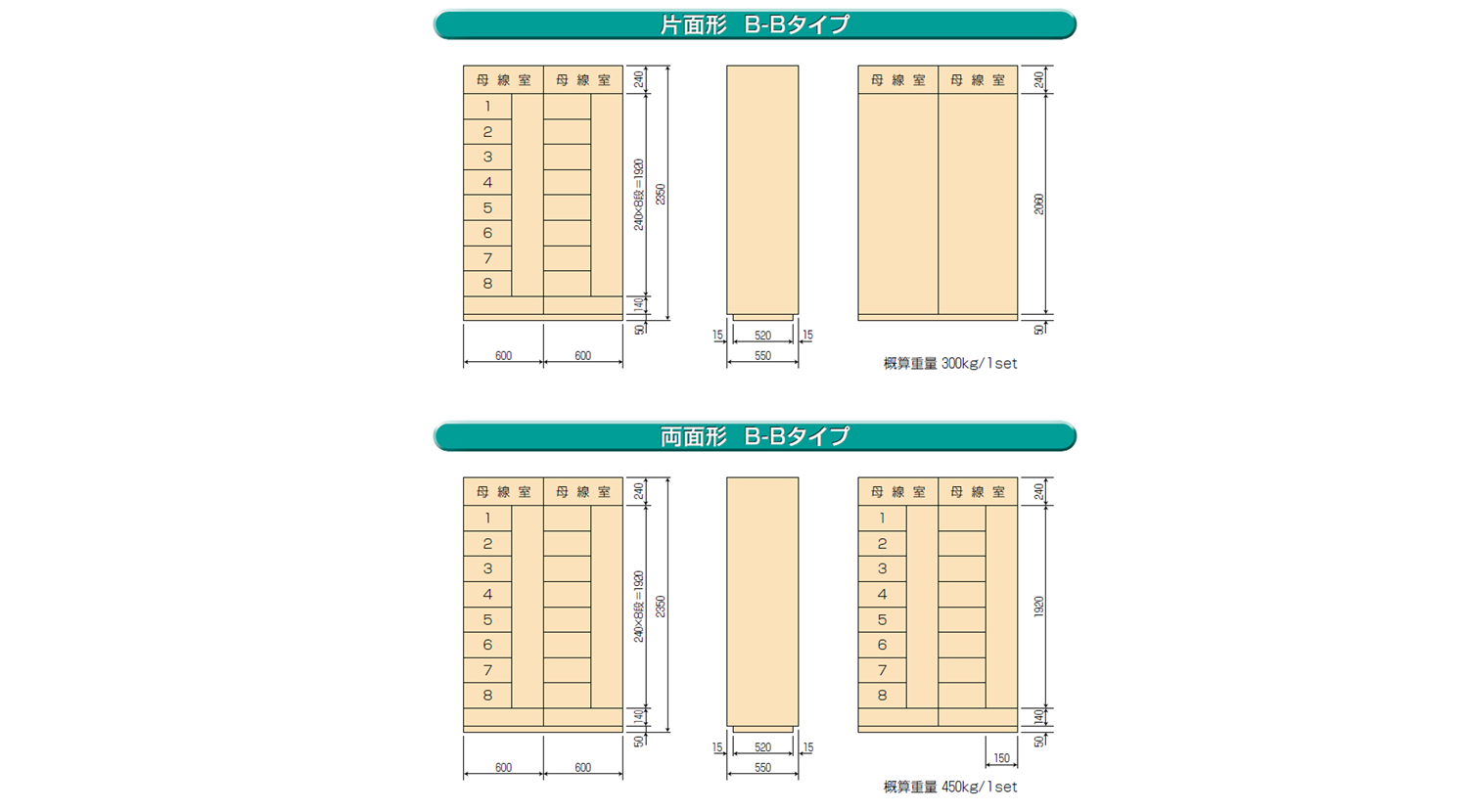

　 B-Bタイプ
B-B

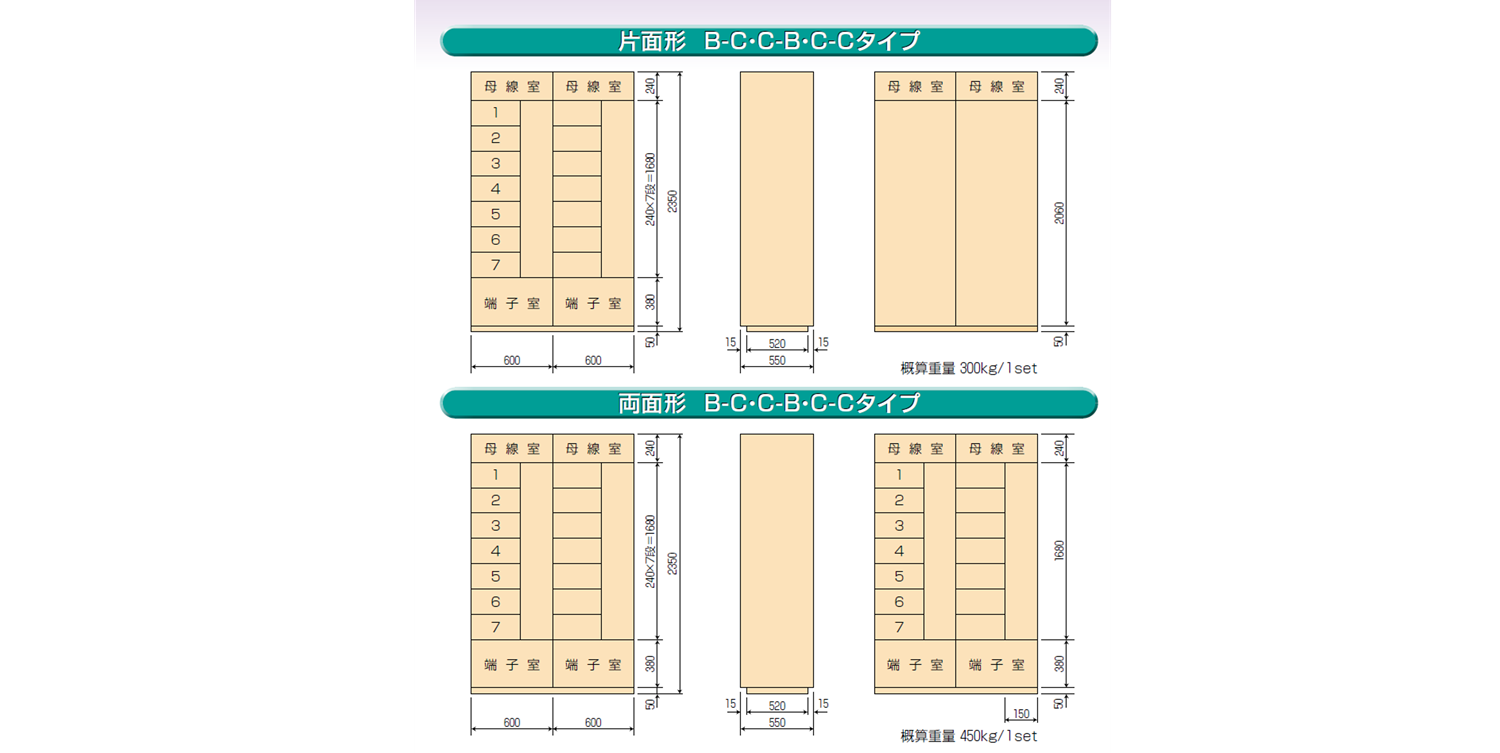

　 B-C・C-B・C-Cタイプ
B-C・C-B・C-C
　 ケーブル引込みダクト

■　ケーブル引込みダクト

詳細については別途お問合せ下さい。
