S1形

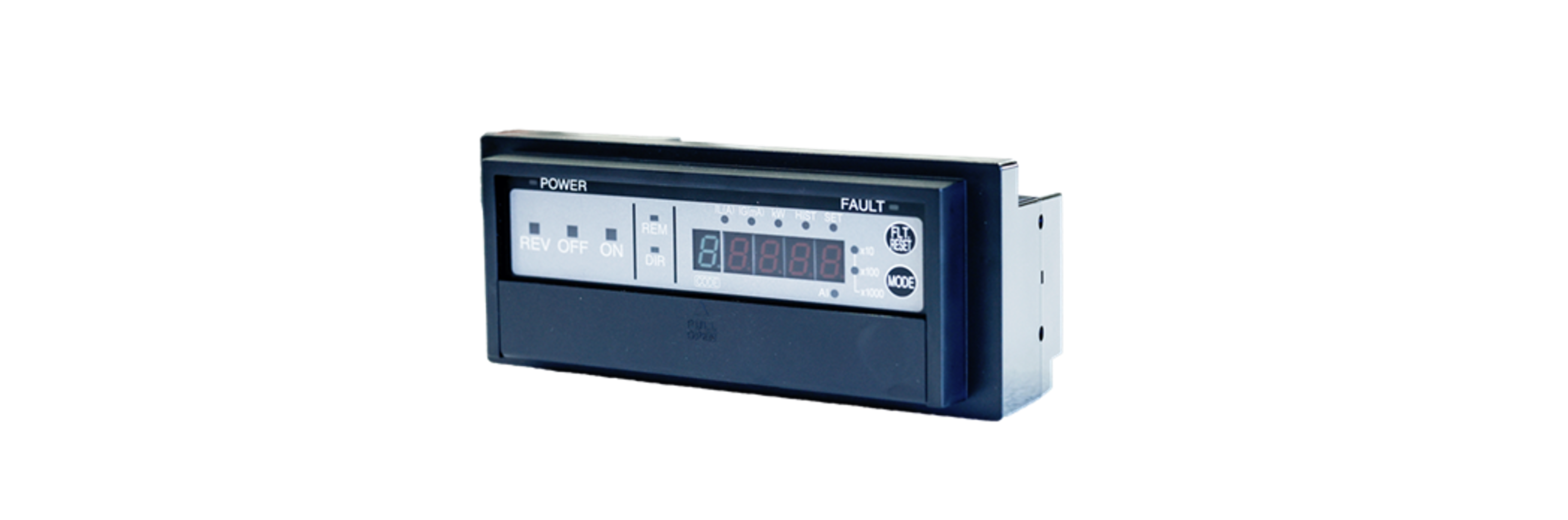

S-MFR-D1形

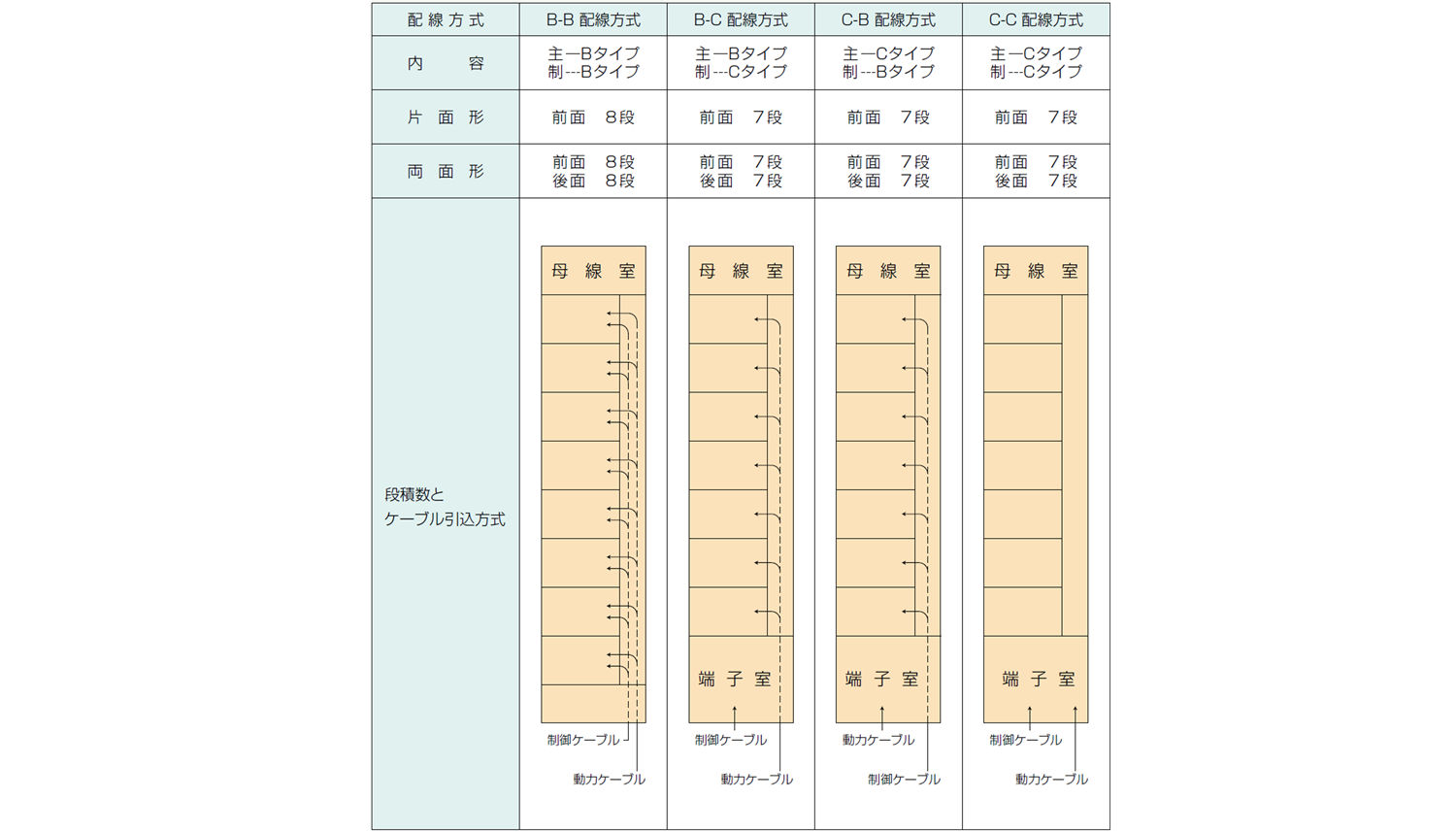

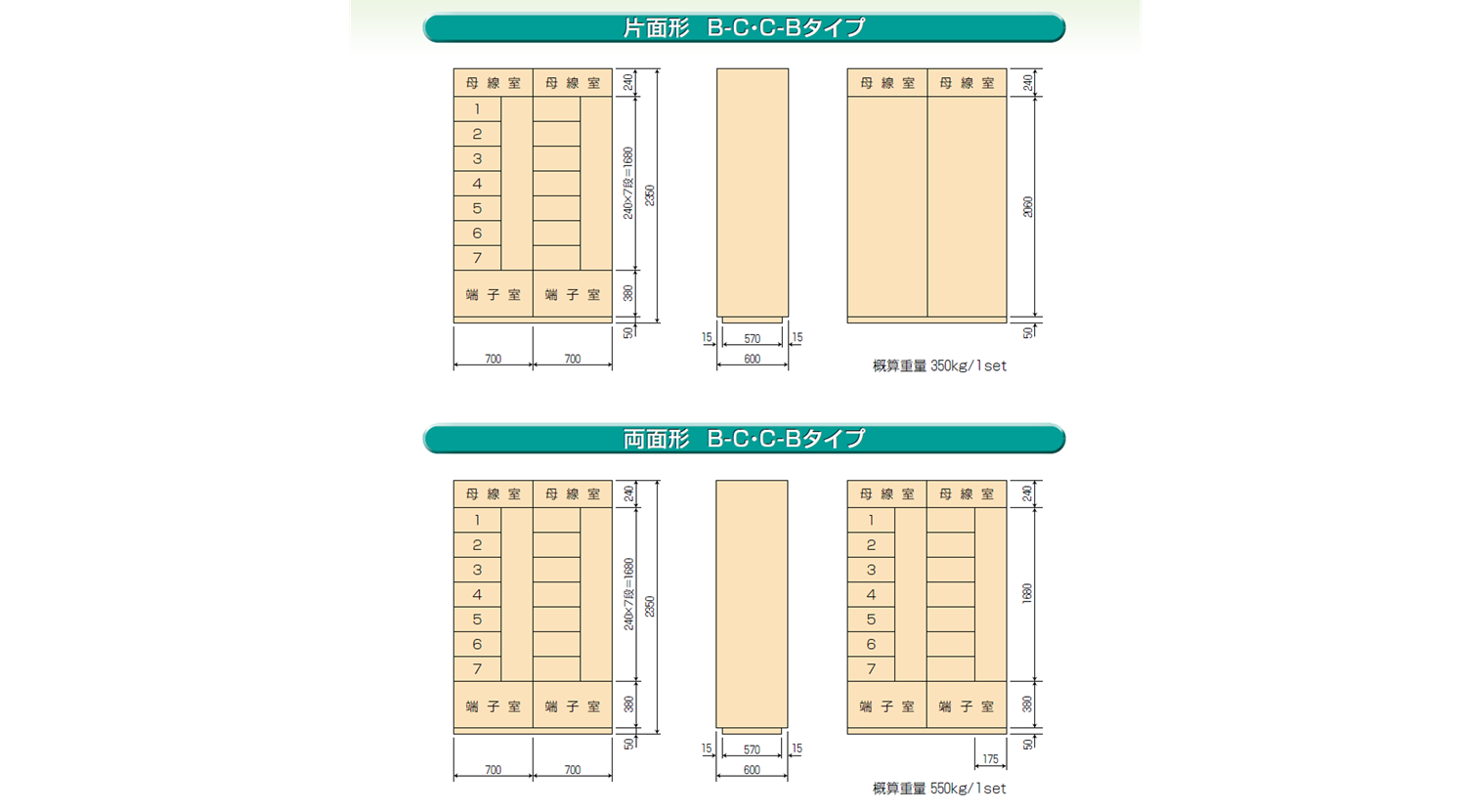

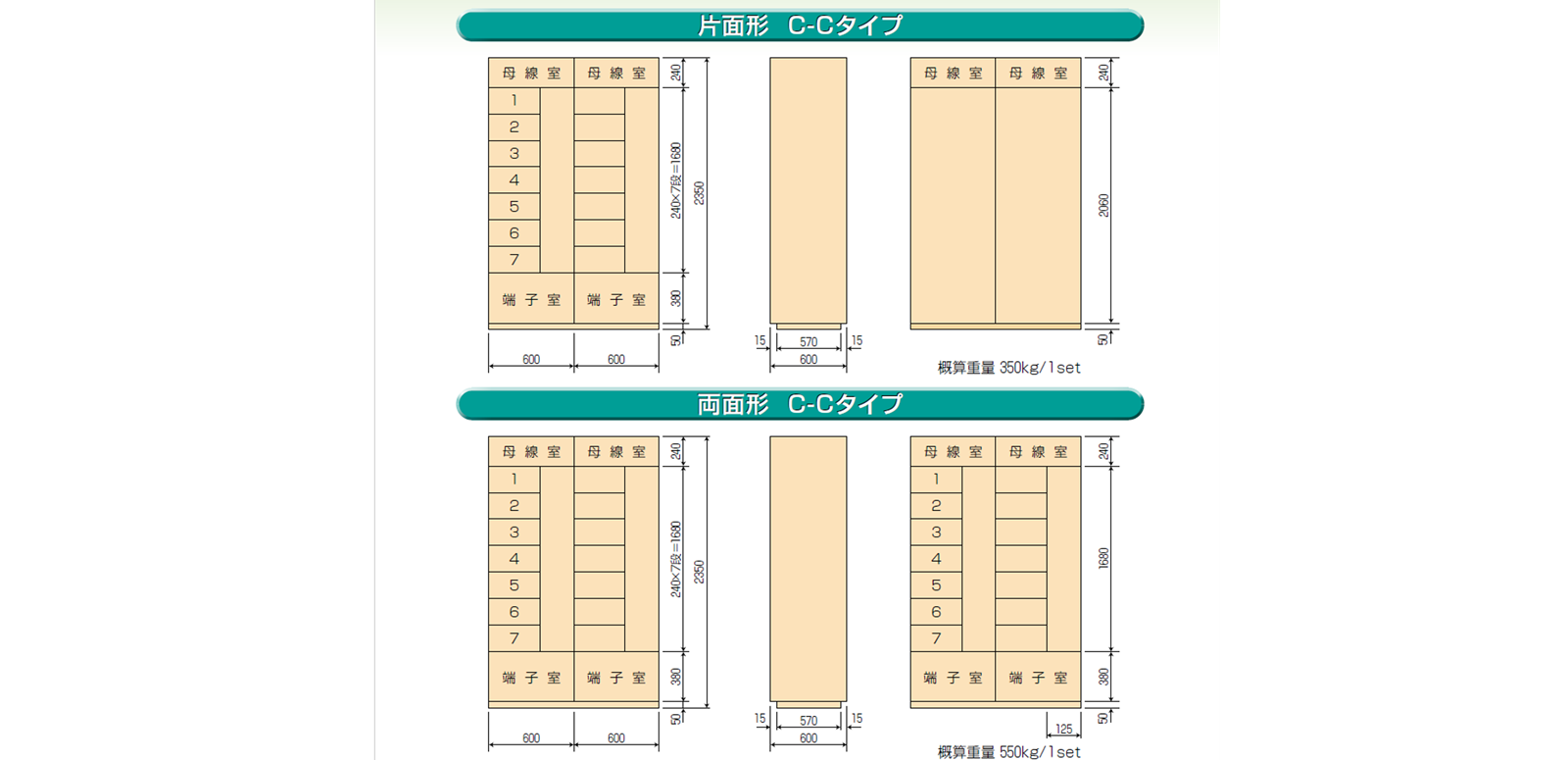

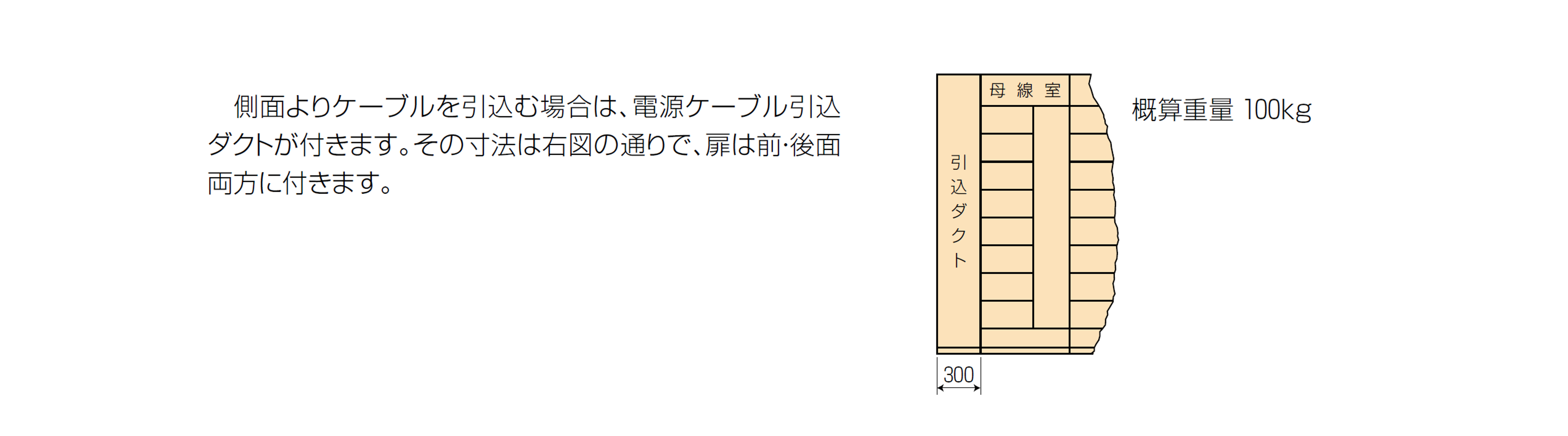

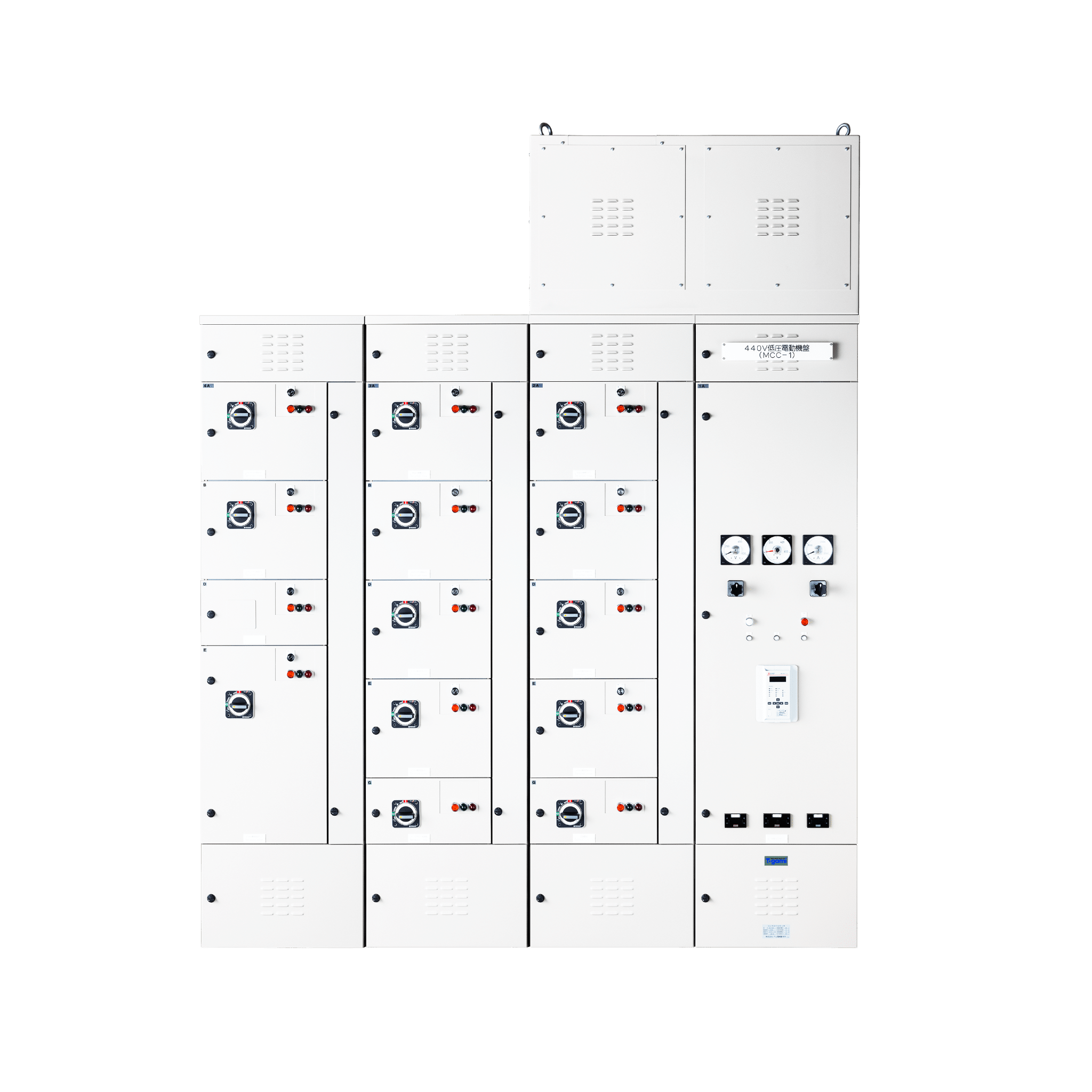

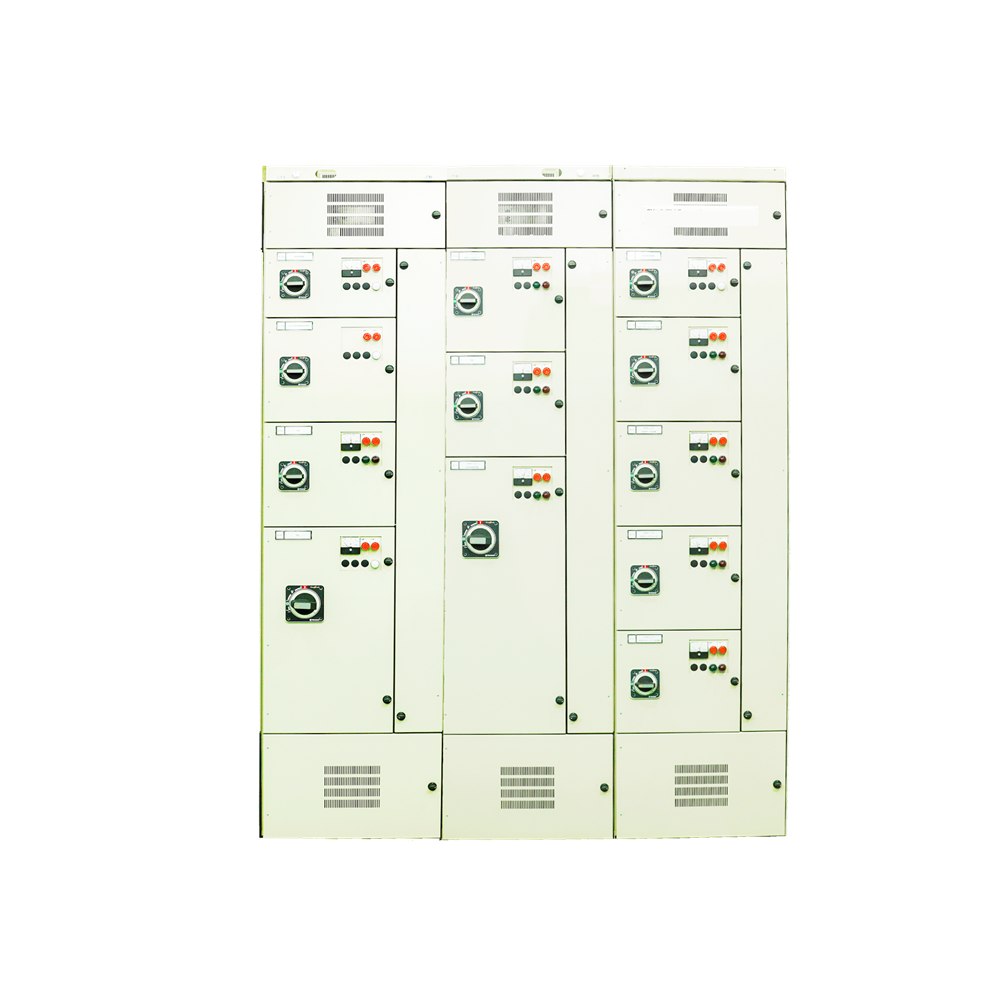

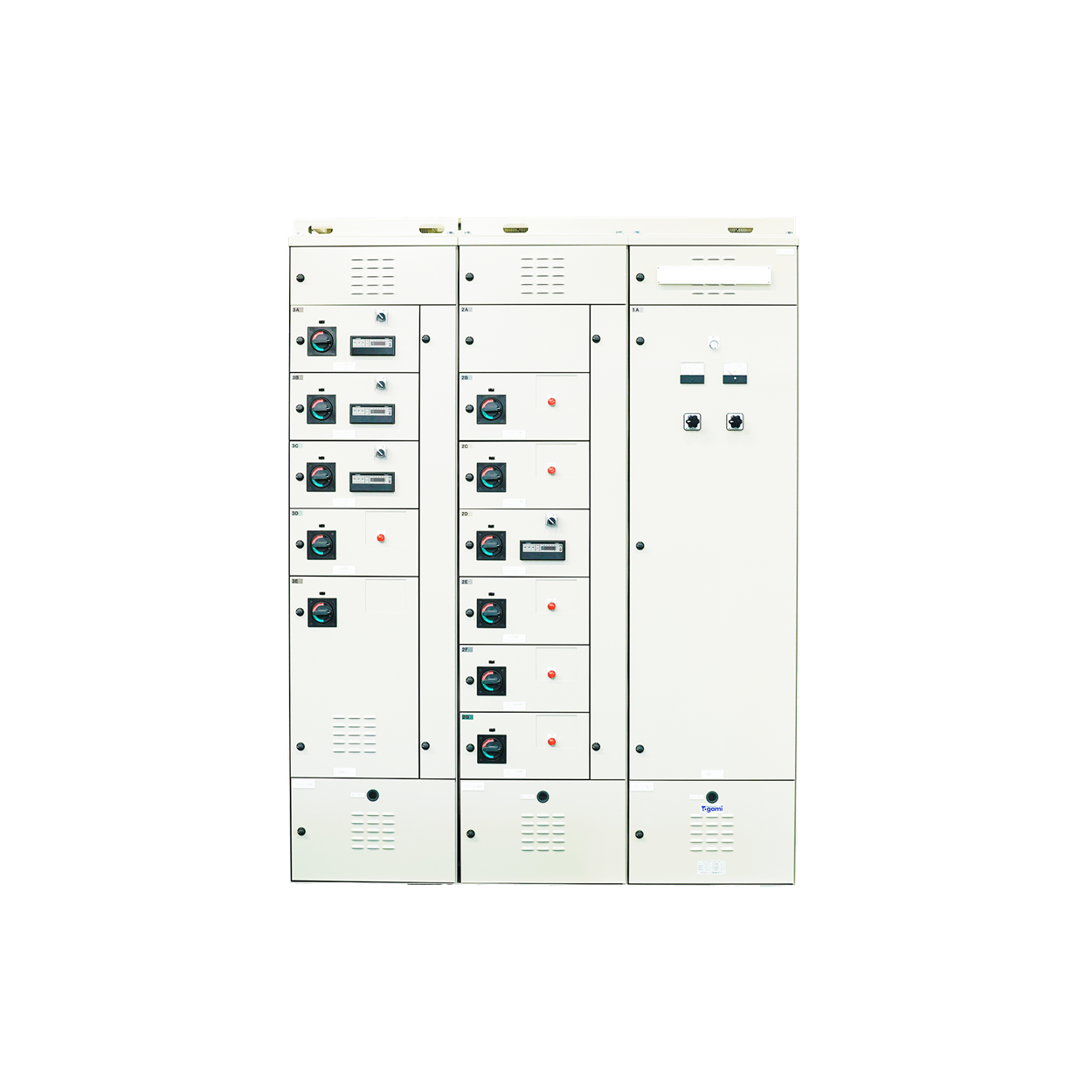

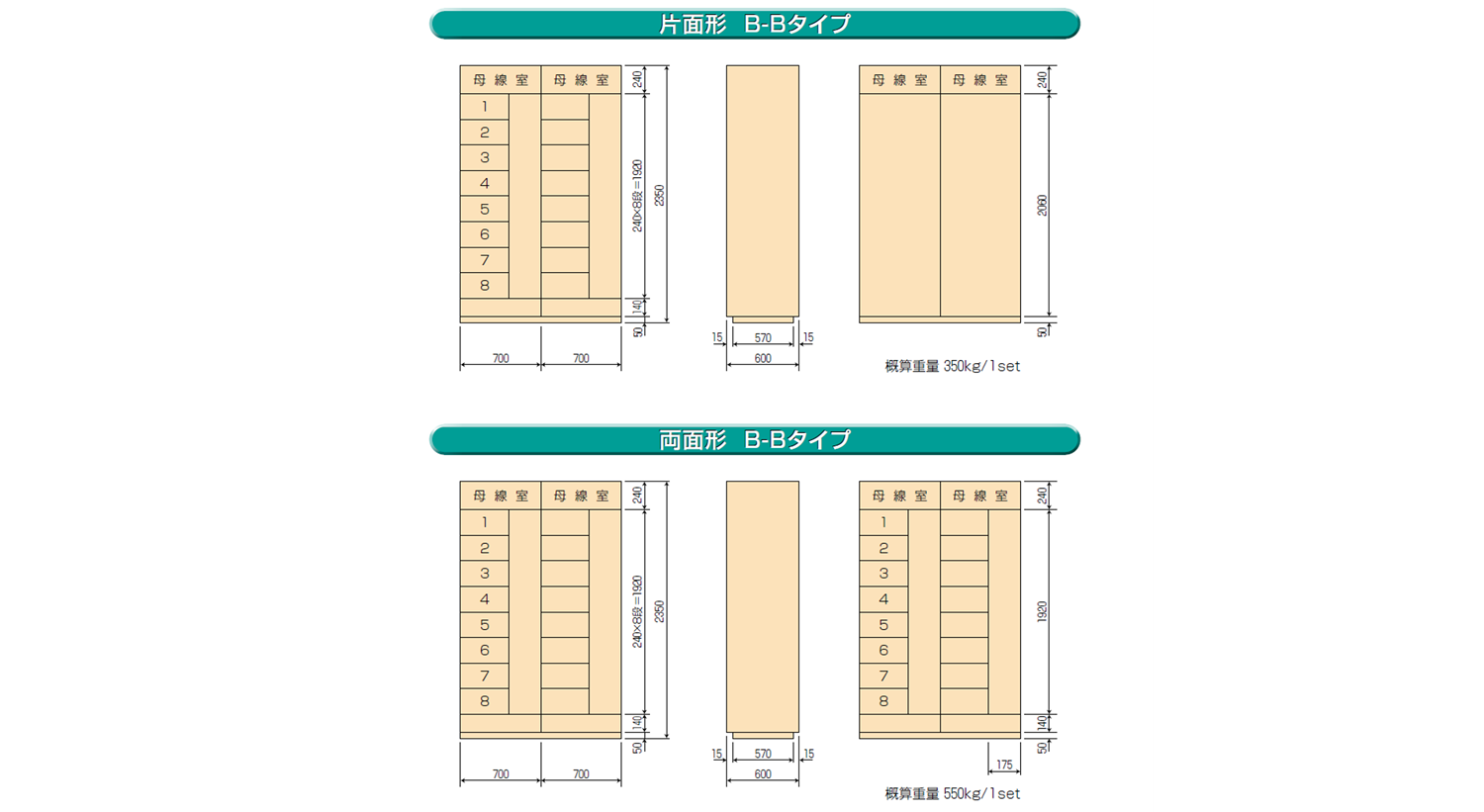

経済性、安全性および保守性に優れた高信頼性形のコントロールセンタS1形です。寸法面や回路構成において、お客様のご要望に柔軟に対応することが可能です。
詳細については別途お問い合わせ下さい。
MFR-D1
項目 | 仕様 ※ | |
---|---|---|
動作値 | 動作時間 | |
過負荷保護OL | 整定電流値の115%固定 | 2~64s、Lock |
欠相保護SP | 40/60%、Lock | 2s固定 |
過電流保護OCI | 110~600%、Lock | 0.2~9.0s |
不足電流保護UC | 30~80%、Lock | 1~9s |
漏電保護OCG | 30/100/200/500mA、Lock | 0.1/0.3/0.5/1.0s |
瞬停再始動リレー | 瞬停補償時間Lock0.2/0.5~5.0s 限時再始動時間0.0/0.5/1.0~60s 瞬停判定時間0.2/0.04s/non |
|
電源プレアラーム | 50~110% | 1~15min(分) |
漏電プレアラーム | 30~60% | 10s固定 |
漏電警報 | 15/50mA | 10s固定 |
※各保護機能は整定にてロック(Lock)可能です。
OL、OCI、UC、OCAの基準値は整定電流値(コード0-2.)です。
整定電流値はCT1次定格電流値の25~100%を設定できます。
形式分類 | 上位インターフェース | パソコンローダインターフェース |
---|---|---|
MFR-D1-D | DeviceNet | EIA-ES-422 (全機種標準装備) |
MFR-D1-C | CC-Link |
各インターフェースの通信マニュアルを準備しております。
項目 | 有効表示範囲 | 表示範囲と精度 |
---|---|---|
負荷電流IL | 2.5%~CT定格~CT定格×10倍 最大相(R/S/T相表示も整定で可) |
±1.5%FS:0,2.5~125% ±5%FS:125~1000% |
外部アナログ入力Ai | アナログ入力0V~10Vを整定値で 指定する下限値と上限値の間で表示 |
外部信号の精度は含みません。 ±5%FS |
零相電流IG | 10~500mA | ±5%FS:0,10~500mA |
有効電力・有効電力量 | 簡易計測方式 有効電力P=√3×IL×V×pf ここでILは負荷電流電圧Vは整定します。 V=90-480V(2Vステップ) |
電圧と電流が大きく変動する場合は実際の電力(電力量)と異なる場合があります。 |
制御方式の種別
制御方式 | 内容 |
---|---|
非可逆回路 | 運転シーケンスは256通りの固定パターンから選択。 可逆運転インタロックタイマを装備。 |
可逆回路 | |
オープントランジション2Mag | スター運転時間、スター・デルタ切換時間、始動抵抗器保護時間をきめ細かく設定可能。 |
オープントランジション3Mag | |
クローズドトランジション | |
電源送り回路 | 運転制御は行わず、計測・保護リレーとして動作。 |
Mag、Ctt、Ans信号 b接点方式 |
設定変更の際に制御方式が自動的に決定。 |
運転モード
運転モード | パネル面表示 | 有効な操作場所 |
---|---|---|
直接 | 直接(DIR) | パネル面の運転制御スイッチ |
現場 | 遠方(REM) | 運転制御機能に割り付けられた外部Di/DO記号 |
中央 | 遠方(REM) | 上位コントローラ |
入力 | 固定3点(正転、停止、88Fans) | 電圧ON/OFF入力 DC24V ON電圧15V以上 |
---|---|---|
選択8点(29通り) 選択した制御方式により点数の最大は異なります。 | ||
出力 | 固定2点①正転(MCS)、②停止・故障(トリップ) | 最大開閉容量AC250V 5A、DC24V 5A 許容連続通電電流1A |
選択5点(18通り) 選択した制御方式により点数の最大は異なります。 |
||
アナログ入力 | 1点(非絶縁)DC0~10V 入力インピーダンス10kΩ以上、許容入力電圧±DC40V |
|
アナログ出力 | 1点(絶縁)DC4~20mA 許容負荷300Ω以下、応答時間2秒以下 |
運転時間、正転運転回数、逆転運転回数、負荷電流最大値、負荷電流最小値
故障動作回数(外部トリップ回数、OL回数、SP回数、OCI回数など)プレアラーム回数、故障履歴など
