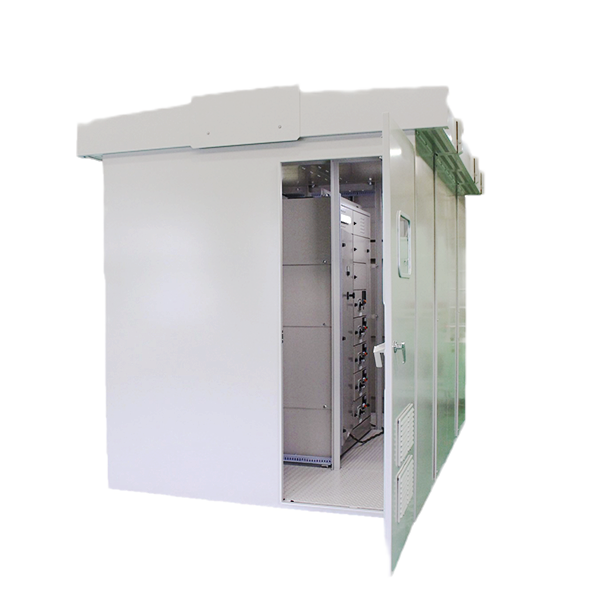

MCC-S

ワイド型屋外
コントロールセンタ

防塵・防水性能に関する保護等級のＩＰ５４を設定していますので塵や埃が多く、水はねの恐れのあるような厳しい設置環境においても、より安定した稼動を実現します。天候に左右されず メンテナンス、ケーブル接続などが行えるように作業スペースを確保しています。盤単位での増設が可能です。エアコン取付スペースを装備しています。

　　

特長

  • IP54を満足した設計
    防塵・防水性能に関する保護等級のＩＰ５４を設定しており、塵や埃が多く、水はねの恐れのあるような厳しい設置環境におきましても、より安定した稼動を実現いたします。 　 ※盤内環境に関しては、ページ下の「盤内イメージ」・「外形図」をご参照下さい。
  • 作業性を考慮した設計
    天候に左右されずメンテナンス、ケーブル接続などが行えるように作業スペースを確保しています。
  • 将来的な増設が可能
    設備の増設を行う場合、盤単位で増設が可能です。 ※増設される際は、端部の盤を増設面数分移動する必要があります。盤接続面に関しては、ページ下の「盤接続面」をご参照下さい。
  • エアコン取付スペースを装備
    エアコン取付スペースを確保しており、外気の状態に左右されず快適に盤内作業を行えます。 ※エアコンは製品に含まれておりません。

定格および仕様

標準仕様（屋外枠）


　
  • 外被保護構造
    IP54
  • 材質
    鋼板製（ウレタン系塗装）
    オプション：遮熱塗装（色：5Y7/1のみ）
  • 断熱材（天井、側面）
    グラスウール
  • 付帯装置
    内部蛍光灯オプション：LED照明対応可能
    チェッカープレート（底面）
  • 分電盤取付寸法
    320㎜×428㎜　※クーラー・照明電源用のためホーム分電盤の取付を想定しております
  • 備考
    将来増設可能　　分割納入（盤単位）　※本体（屋根枠含む）と基礎枠の分割納入も可能

MCC配置イメージ

MCC配置イメージ

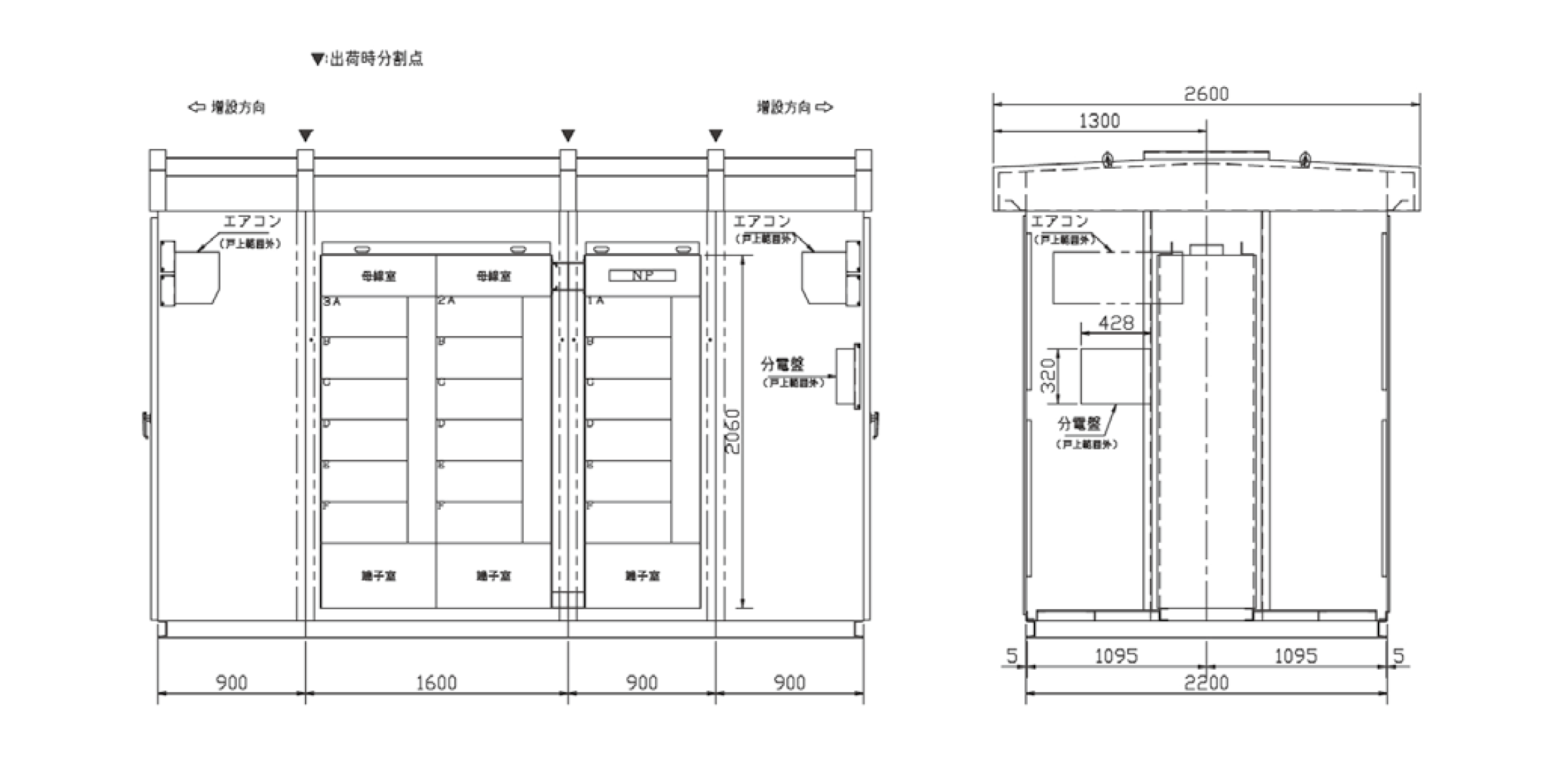

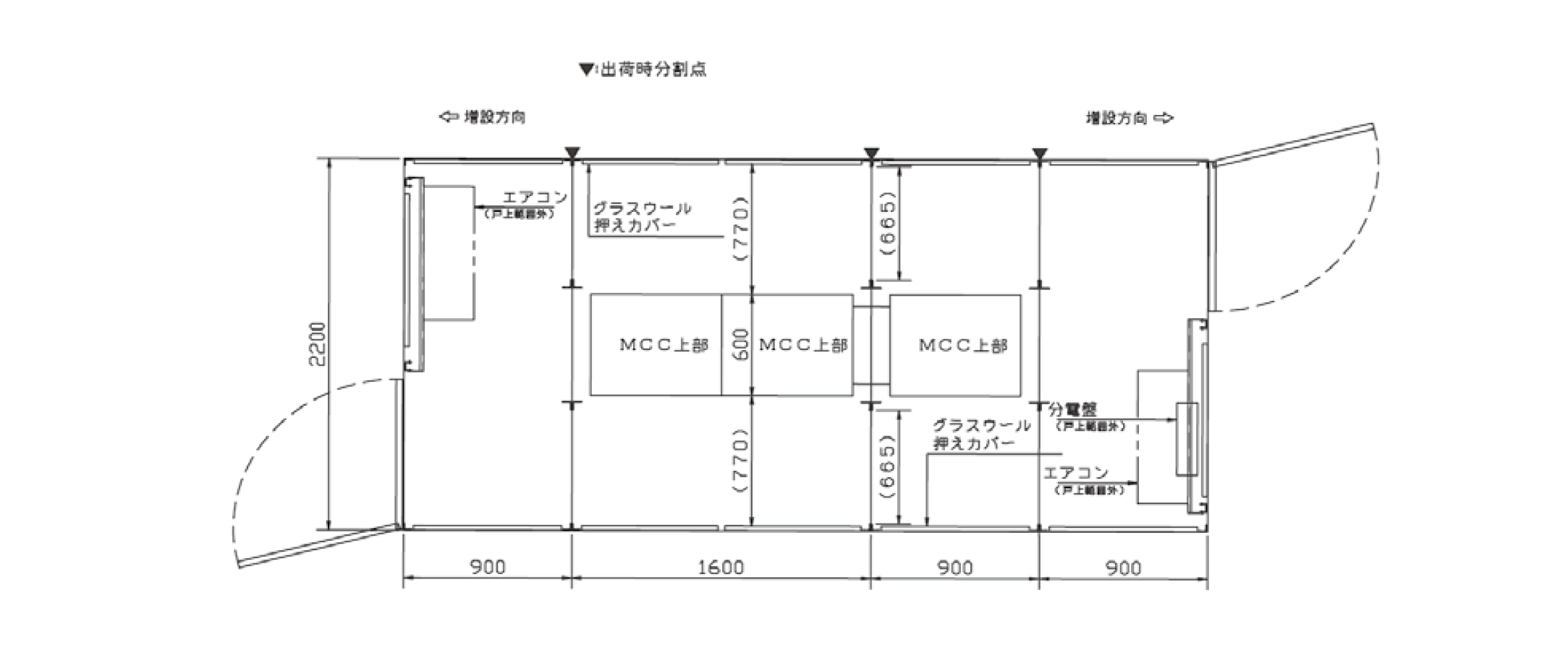

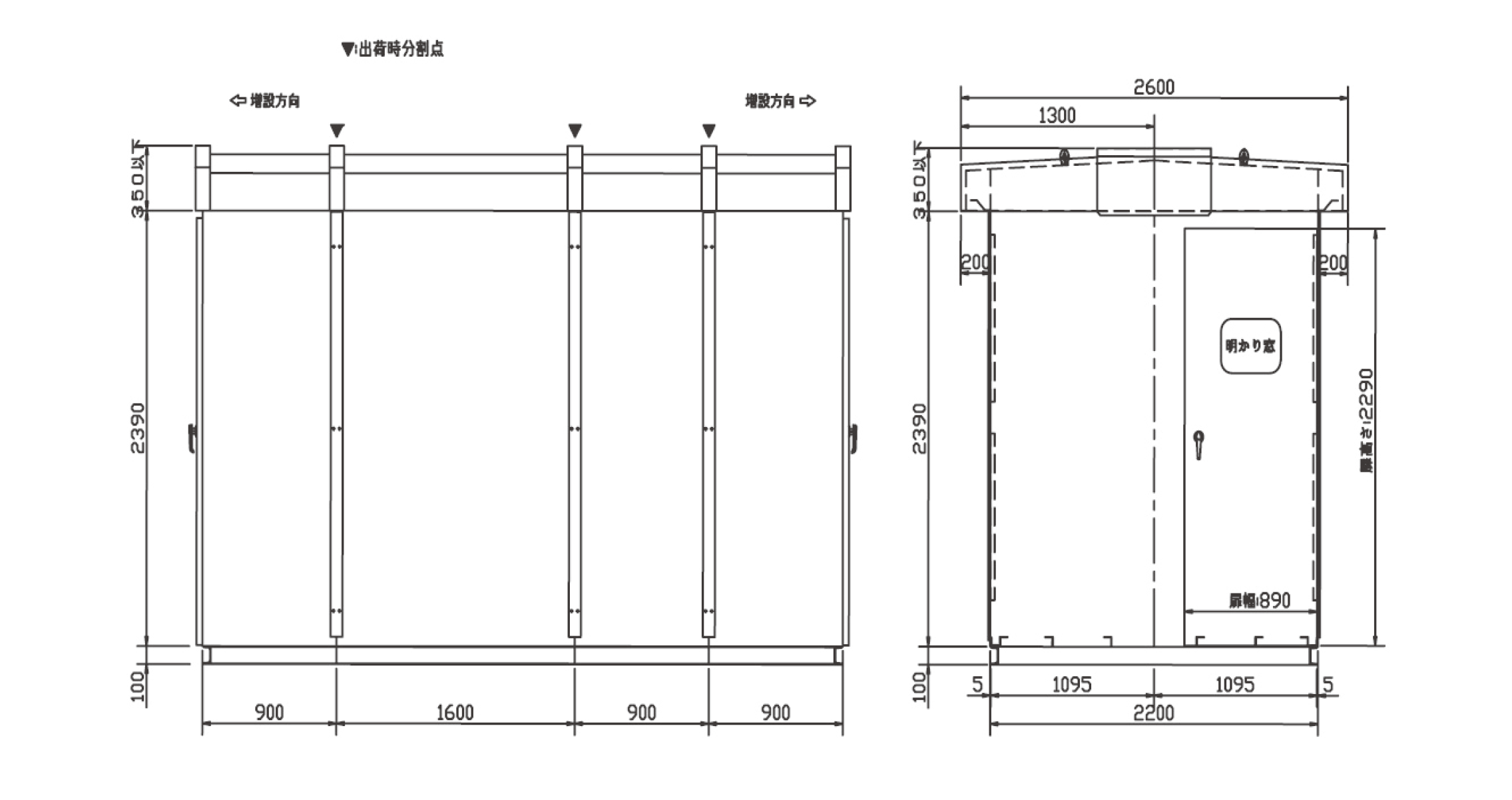

外形図ほか

　
　

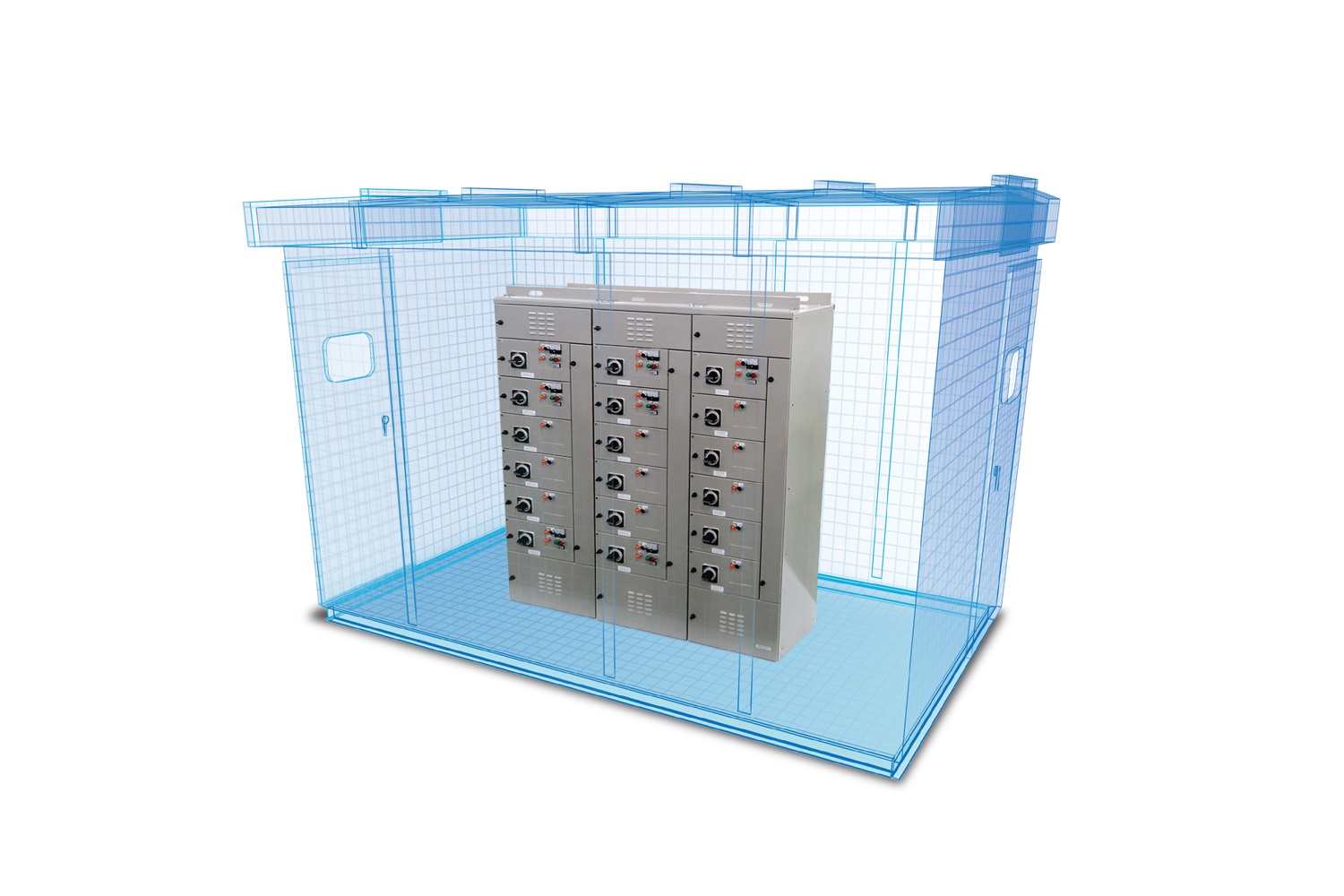

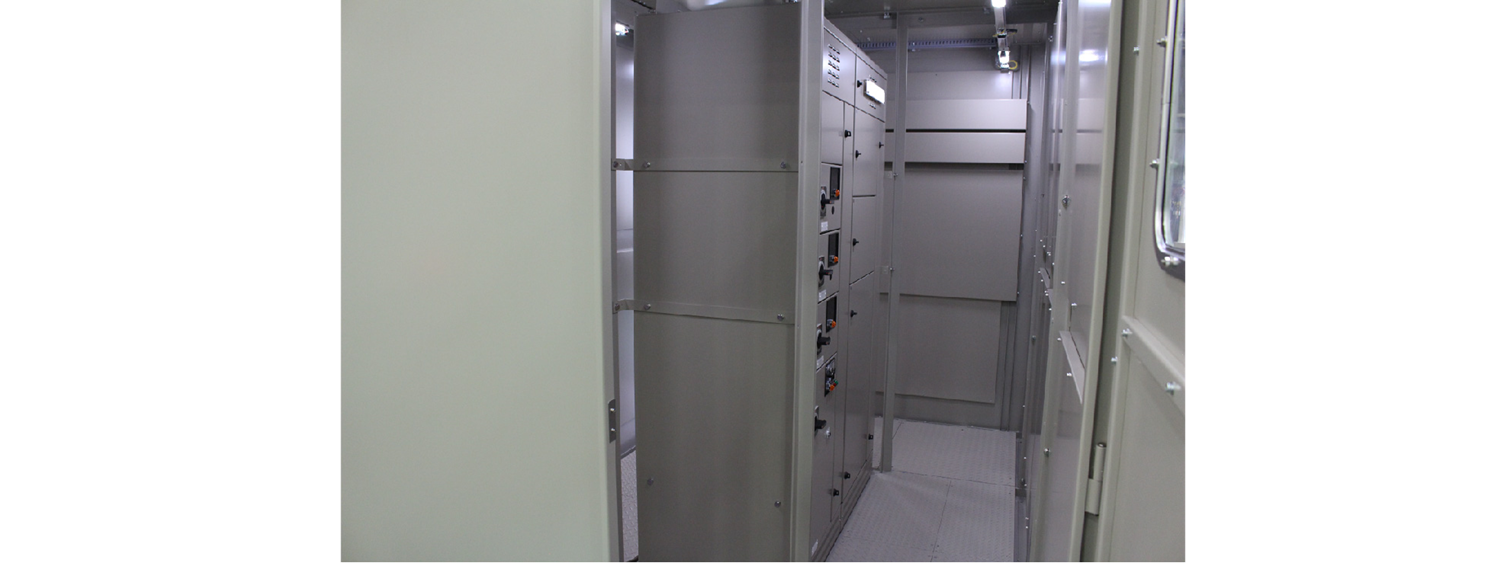

盤内イメージ

盤内イメージ

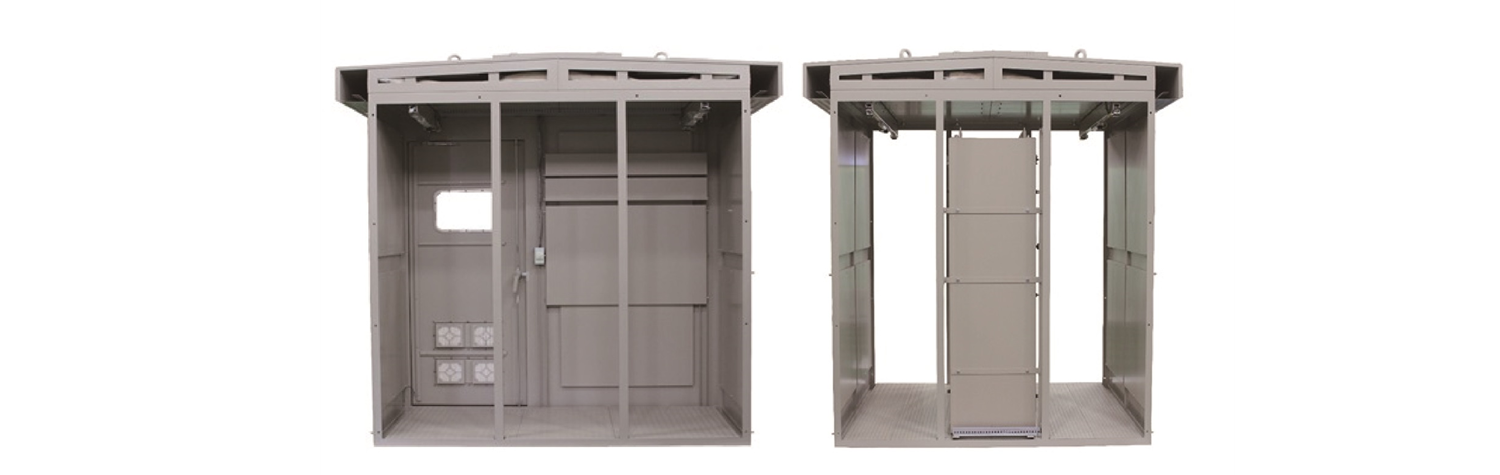

盤接続面

盤接続面

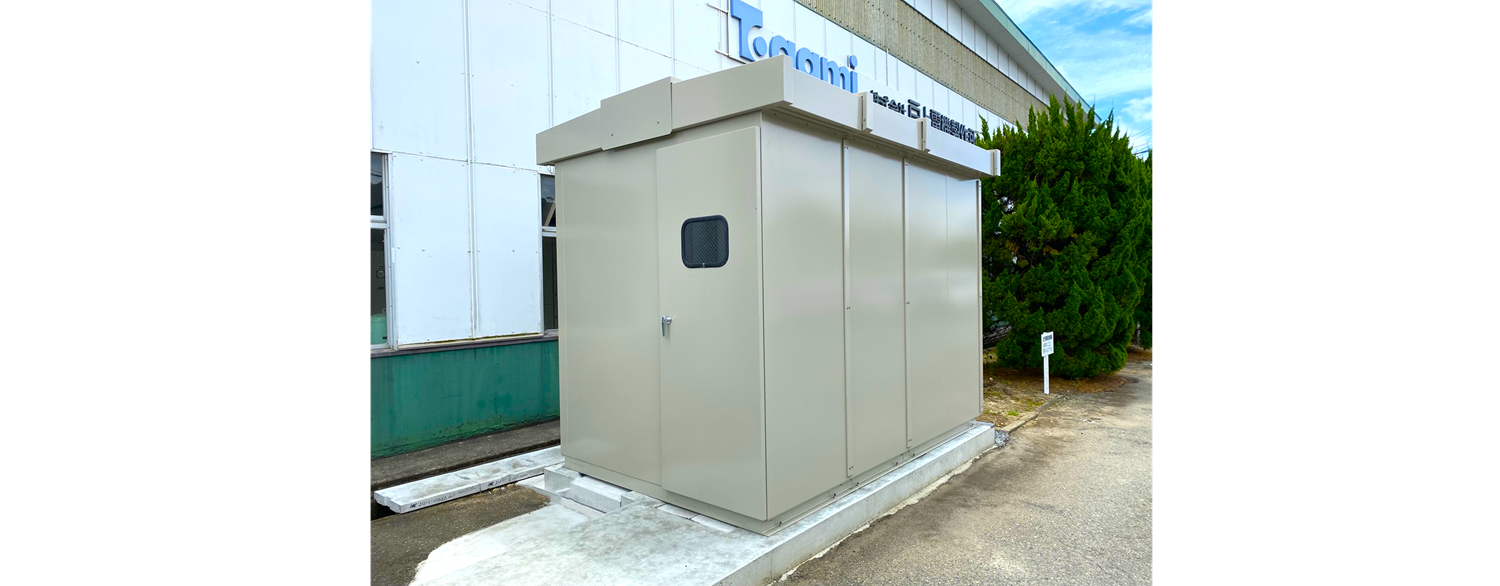

設置イメージ

設置イメージ

配線方式及び段積数

　　　
配線方式 B-C配線方式(標準) B-B配線方式 C-B配線方 C-C配線方式
内容 主回路：Cタイプ
制御回路：Bタイプ		 主回路：Bタイプ
制御回路：Bタイプ		 主回路：Bタイプ
制御回路：Cタイプ		 主回路：Cタイプ
制御回路：Cタイプ
段数(両面形) 前面　6段
後面　6段		 前面　7段
後面　7段		 前面　6段
後面　6段		 前面　6段
後面　6段

詳細については別途お問い合わせ下さい。
