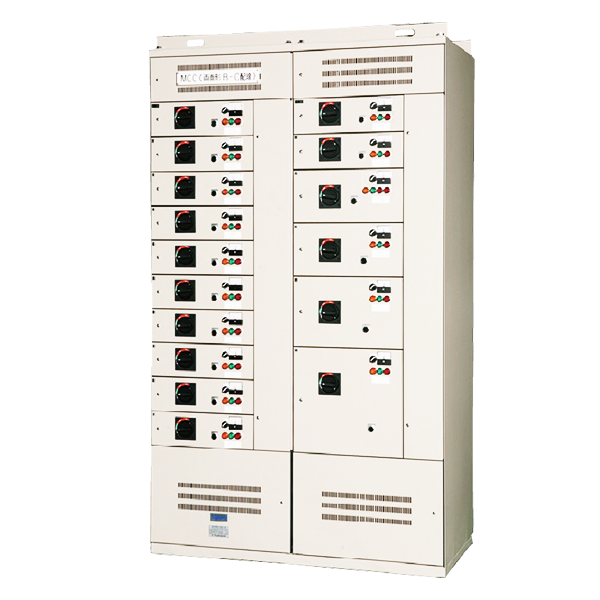

MCC-A

コントロールセンタ
E形

多段積による省スペース化と経済性を実現したコントロールセンタE形です。漏電警報付ブレーカの採用により、最小ユニットサイズは160mmとコンパクト且つ、部品点数を削減し、経済性を追求しました。

　　

特長

  • 漏電警報付ブレーカの採用により、最小ユニットサイズは160mmとコンパクトです。部品点数を削減し経済性を追求しました。
  • ユニットはクランクハンドルによる挿入・引出し方式としているため、容易かつ確実な操作が可能です。また、ユニット側案内ピンと枠側受け孔を2対装備することにより垂直母線とユニットの主回路接触部の接続信頼性を高めました。
  • 両面形は垂直母線を前後面独立形として、前後面のユニットの互換性も可能にしました。

種類

配線方式および段積数


配線方式 1面あたりのユニット収納数 盤寸法（㎜）
片面形 両面形 片面形 両面形
W D H W D H
B-B 12 24 700 450 2350 700 700 2350
B-C 10 20 700 450 2350 700 700 2350
C-B 10 20 700 450 2350 700 700 2350
C-C 10 20 600 450 2350 600 700 2350

※160㎜ユニットはモータ容量7.5kW（400V）まで製作可能です。

定格および仕様

　 仕様一覧
適用規格 JEM1195、IEC61439
周囲温度 ‐5℃～40℃
ユニット接続 主回路：自動連結　　制御回路：手動プラグ法方式
定格絶縁電圧 AC600V
定格使用電圧 主回路　200/220V　400/440V
制御回路　100/110V　200/220V
定格母線電流 水平母線　630・1000・1250・1600・2000A
垂直母線　500A
定格短時間電流 50ｋA（対称実効値）/0.5秒
定格遮断容量 50kA　at 440V

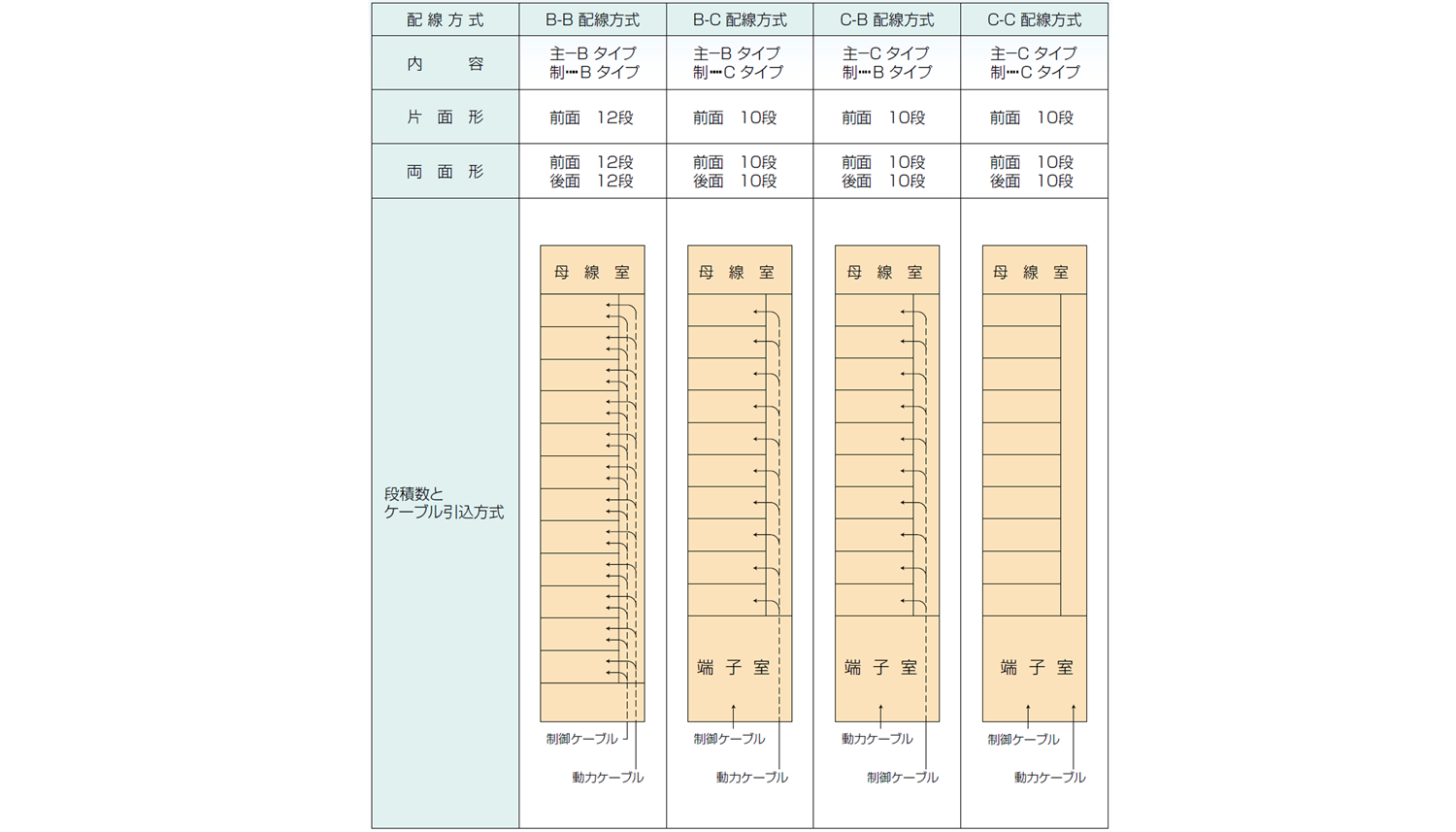

　 配線方式及び段積数
配線方式及び段数
　

外形図

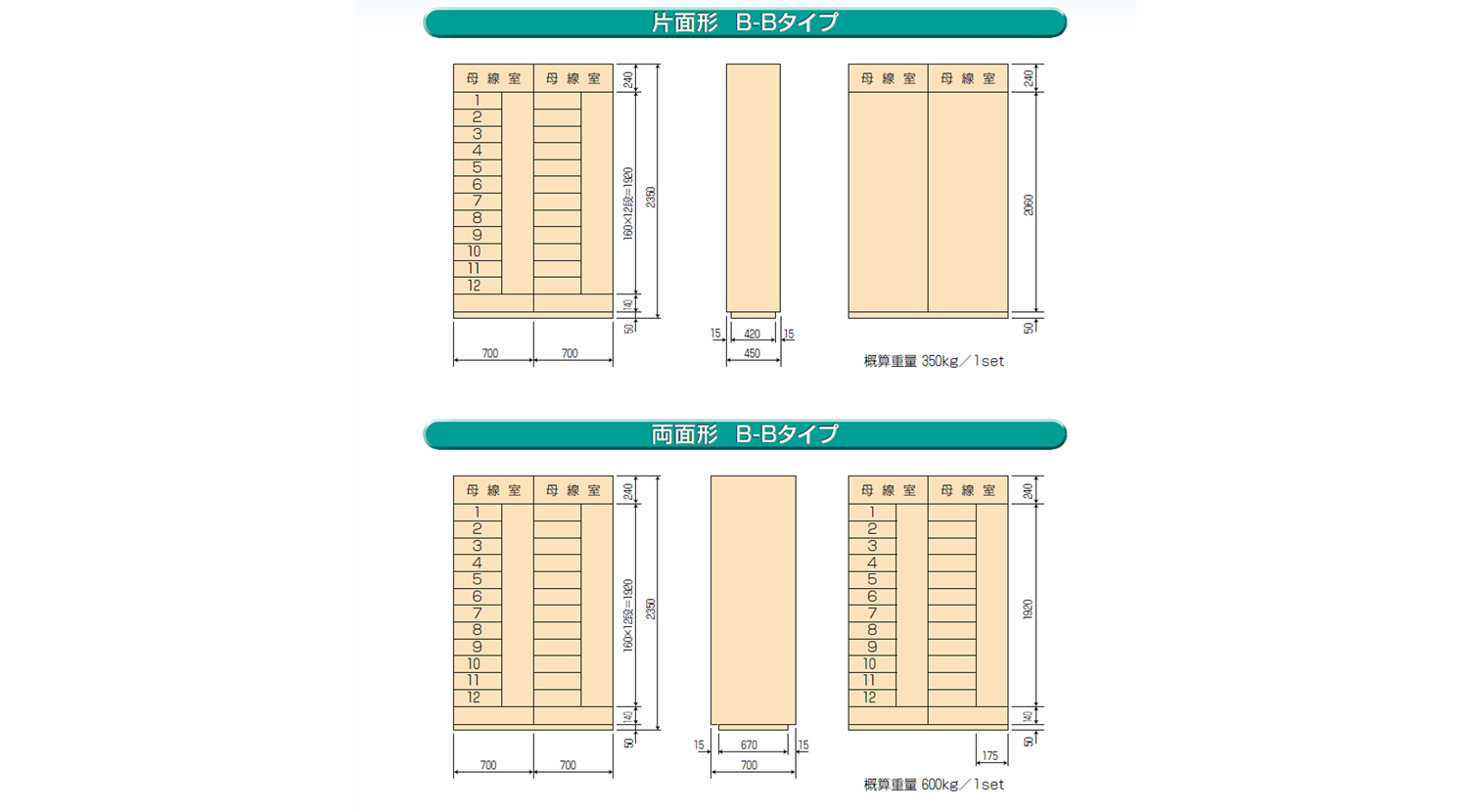

　 B-Bタイプ
B-B

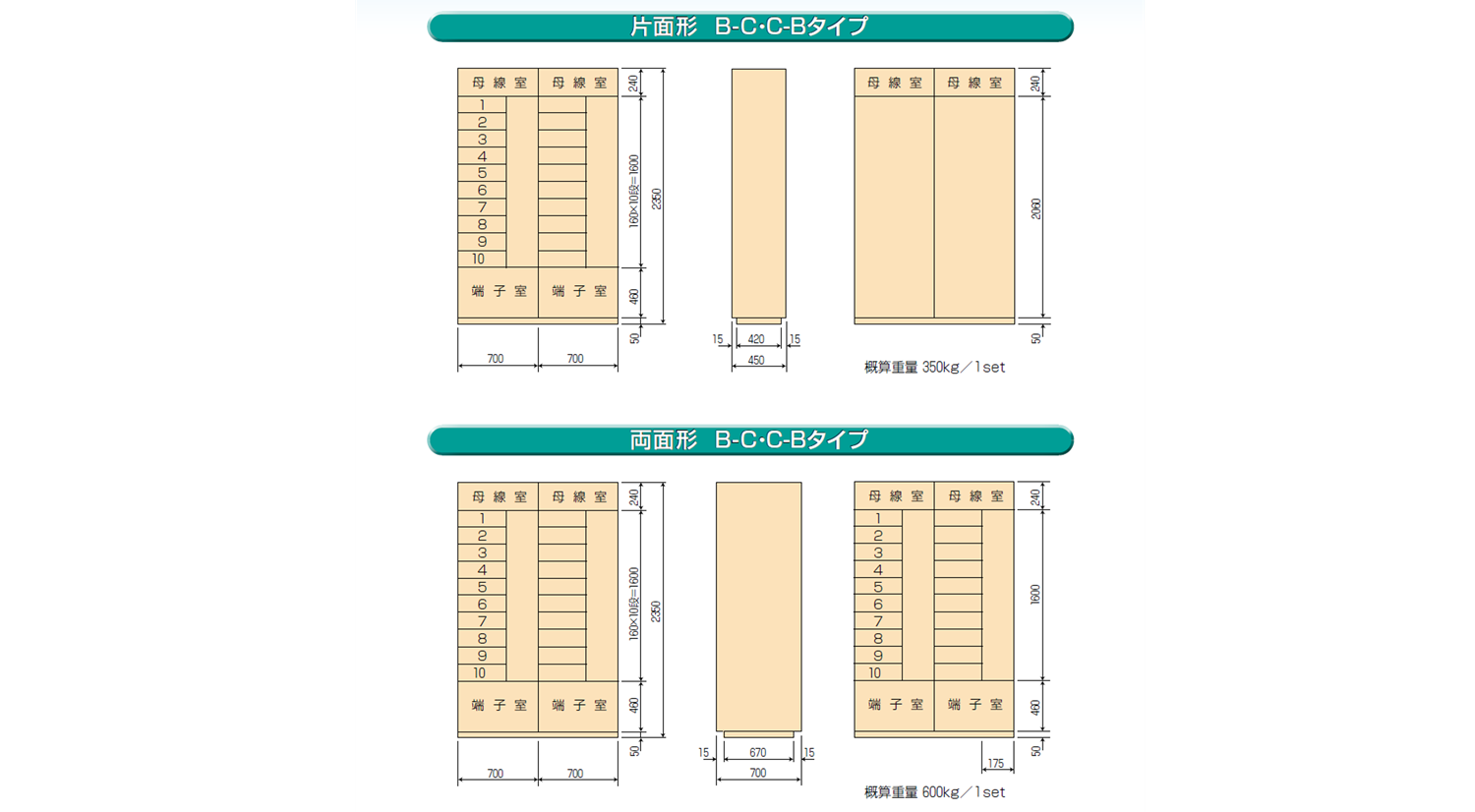

　 B-C・C-Bタイプ
B-C・C-B

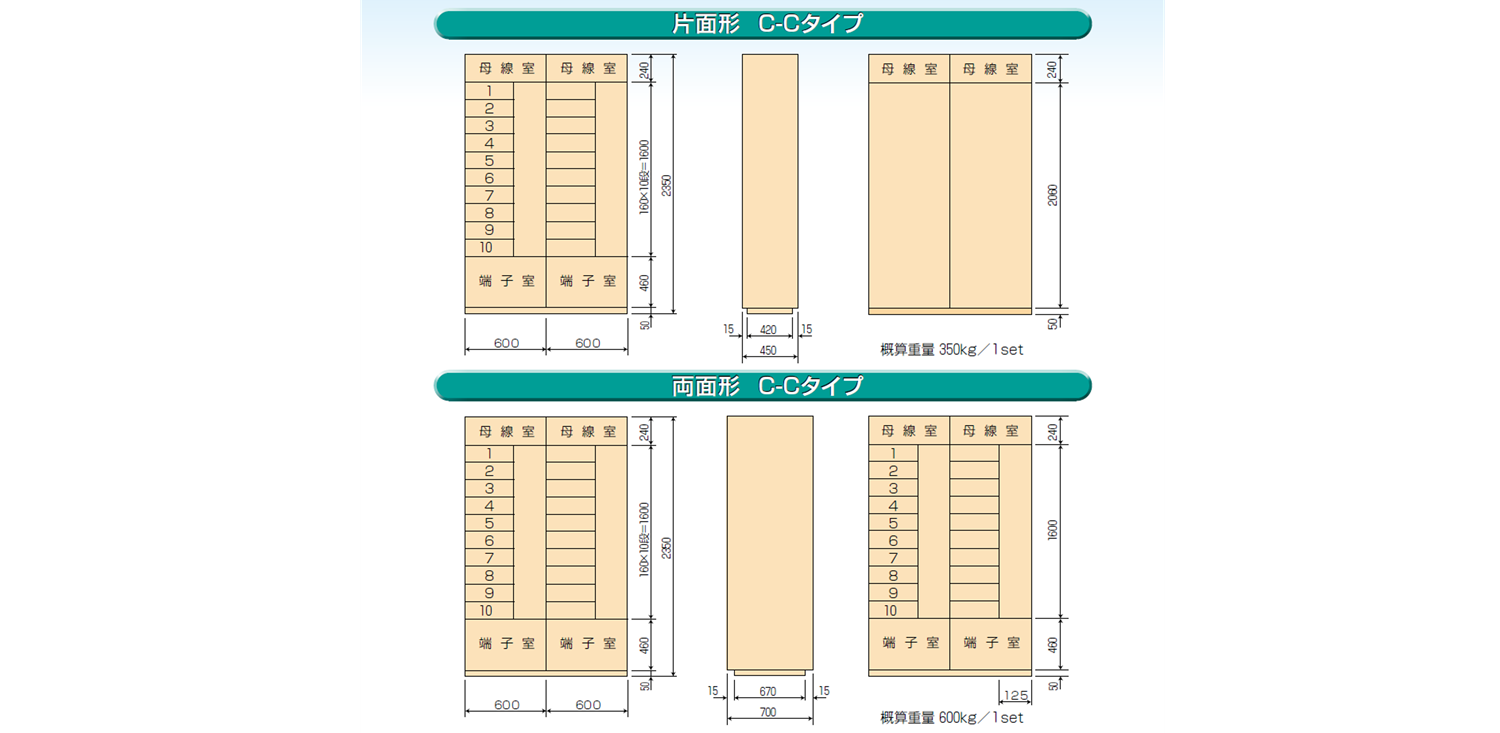

　 C-Cタイプ
C-C
　 ケーブル引込みダクト

ケーブル引込みダクト

詳細については別途お問合せ下さい。
