DGT-M2

DGT-M2

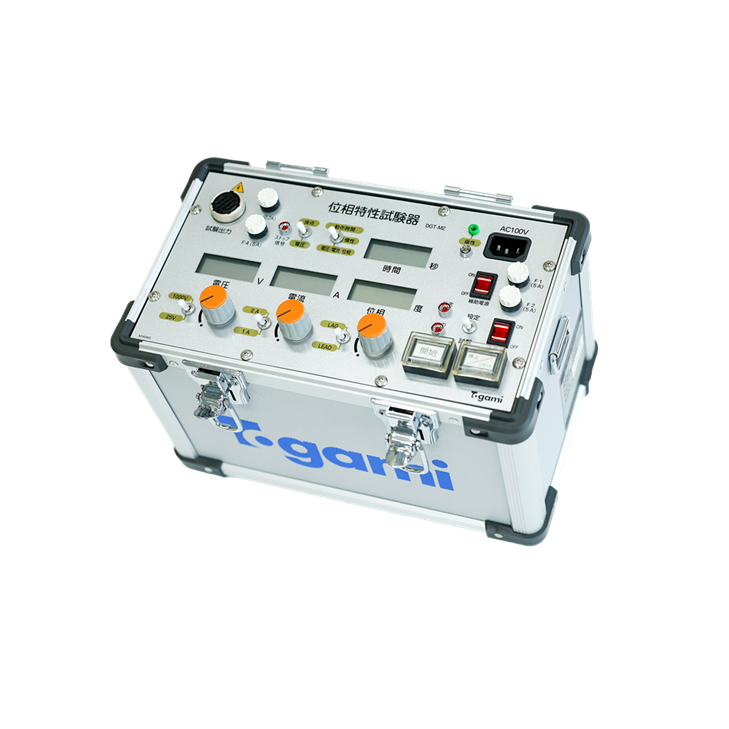

位相特性試験器
DGT-M2

停電点検時には軽量で持ち運びし易い試験器を求められます。本器はこのニーズに応えるべく、小型・軽量で操作性に優れた位相特性試験器です。

　　

特長

  • モード切換によりSOG制御装置を動作させずに試験電流が設定できます。
  • 小形・軽量(質量6.4kg)でショルダーベルトを付属しているため持ち運びに便利です。
  • 電圧、電流、位相、時間をデジタル表示します。
  • 発電機等の電源波形に影響されない出力波形無歪みのゼロクロス出力を採用しております。
  • 慣性特性試験が可能です。
  • 試験用コードの接続はコネクタ方式で、すべて色分けでわかりやすく、結線が簡単です。
  • 出力レンジ幅の拡大により各種試験が1レンジで可能です。
　　

定格および仕様

　 仕様一覧
　　　　　　　　　
適用試験項目 動作電流試験・動作電圧試験・位相特性試験・慣性特性試験・動作時間試験・活線連動試験
適用電源 商用電源 電源電圧範囲 AC90V～110V
電源周波数 47Hz～63Hz
保護 5Aヒューズ
エンジン発電機 電源電圧範囲 AC90V～110V
電源周波数 47Hz～63Hz
発電方式 正弦波インバータ・サイクロコンバータ
保護 5Aヒューズ
消費電力 最大出力状態 150VA
補助電源 出力電圧 電源電圧をそのまま出力
保護 5Aヒューズ
設定モード 外部出力電圧 未出力
外部出力電流(Kt-Lt間に通電) 最大75mA
外部出力時間 約0.5秒(出力ランプも瞬時点灯)
出力 周波数 50Hz・60Hz
※電源周波数47～53Hzの場合50Hz出力
※電源周波数57～63Hzの場合60Hz出力
※上記以外の電源周波数は50Hzまたは60Hzを手動選択
電圧 レンジ 25V・1000V
容量 10VA
総合ひずみ率 2％以下
保護 0.2Aヒューズ
電流 レンジ 1A・2A
定格出力時負荷抵抗 最大1Ω(1A・2Aレンジとも)
0.3A出力時負荷抵抗 最大10Ω(1A・2Aレンジとも)
総合ひずみ率 1％以下
保護 5Aヒューズ・内部保護回路
位相 レンジ LEAD・LAG
LEAD調整範囲 180度～0度
LAG調整範囲 -180度～0度
時間計 計測範囲 0～300秒
分解能 0～9.999秒 1ms
10～300秒 1秒
外形寸法 309mm(W)×184mm(D)×247mm(H)
質量 6.4kg
　 　　

Q&A

01
継電器単体でのテスト方法を教えて下さい。
警報接点を使用されている場合はac線またはBc線を外します。その後Vc線を外し絶縁処理して下さい。
02
方向性、無方向性どちらも測定可能ですか。
どちらも測定可能です。
03
旧型(DGT-M1)と現行品(DGT-M2)の違いは何ですか。
旧型では設定モードで出力をしていましたが、現行品では試験モードにしないと出力しません。また、旧型では電源周波数50/60Hzが別製品でしたが、現行品では本器主電源の周波数を識別し、50Hzまたは60Hzに自動設定されます。
　　

詳細

校正サービス


DGT-M2は精密級のメーターを搭載している試験器です。品質を維持する上で定期校正が必要となります。 校正サービスを有料にて承りますので、詳しくは最寄りの支店へお問い合せ下さい。

　　
